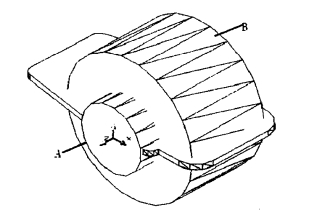

模型的主要外部轮廓由A、B、C三个回转体的表面构成，如图5.35所示。绘制的关键在于如何在三维空间中定位A、B、C三个对象。

图5.35　模型的主要外部轮廓的构成

绘制步骤：

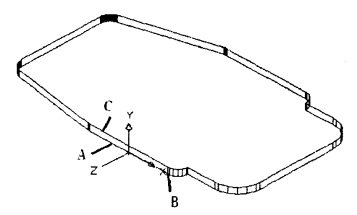

（1）建立新的UCS，坐标原点在棱边A的中点处。具体为点击按钮，通过三点方式建立新的坐标系，见图5.36。

图5.36　创建新的UCS

命令：_ucs

当前UCS名称：*世界*

输入选项

［新建（N）/移动（M）/正交（G）/上一个（P）/恢复（R）/保存（S）/删除（D）/应用（A）/？/世界（W）］

＜世界＞：_3

指定新原点＜0，0，0＞：_mid于　//捕捉直线A的中点

在正X轴范围上指定点＜35.7652，976.2780，0.0000＞：_endp于　//捕捉直线A的端点B

在UCS XY平面的正Y轴范围上指定点＜34.7652，977.2780，0.0000＞：_mid于　//捕捉直线C的中点

（2）绘制图5.35的圆柱体A、B。绘制结果如图5.37所示。

图5.37　绘制圆柱A、B

命令：_cylinder　//绘制圆柱A

当前线框密度：ISOLINES=20

指定圆柱体底面的中心点或［椭圆（E）］＜0，0，0＞：0，0，7

指定圆柱体底面的半径或［直径（D）］：95

指定圆柱体高度或［另一个圆心（C）］：-350

命令：_cylinder　//绘制圆柱B

当前线框密度：ISOLINES=20

指定圆柱体底面的中心点或［椭圆（E）］＜0，0，0＞：0，0，-53

指定圆柱体底面的半径或［直径（D）］：200

指定圆柱体高度或［另一个圆心（C）］：-230

（3）绘制图5.35的圆柱体C。绘制该圆柱体的关键是如何将圆柱体C在空间中定位。

方法一：将UCS的原点移到图5.37中圆柱体A的轴线中点，将UCS绕Y轴旋转90°，然后绘制圆柱体C。

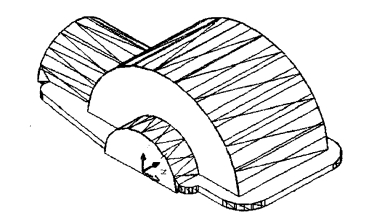

绘制结果如图5.38、图5.39所示。

图5.38　移动UCS坐标系

图5.39　绘制圆柱C

绘制步骤：

①移动UCS坐标系到图5.37中圆柱A的轴线中点并绕Y轴转动90°。注意空间关系。

命令：_ucs

当前UCS名称：*没有名称*

输入选项

［新建（N）/移动（M）/正交（G）/上一个（P）/恢复（R）/保存（S）/删除（D）/应用（A）/？/世界（W）］

＜世界＞：_o

指定新原点＜0，0，0＞：0，0，-168　//注意：Z方向不-175

命令：_ucs

当前UCS名称：*没有名称*

输入选项

［新建（N）/移动（M）/正交（G）/上一个（P）/恢复（R）/保存（S）/删除（D）/应用（A）/？/世界（W）］

＜世界＞：_y

指定绕Y轴的旋转角度＜90＞：

②绘制出圆柱体C。如图5.39所示。

命令：_cylinder　//绘制圆柱C

当前线框密度：ISOLINES=20

指定圆柱体底面的中心点或［椭圆（E）］＜0，0，0＞：

指定圆柱体底面的半径或［直径（D）］：95

指定圆柱体高度或［另一个圆心（C）］：-350

方法二：将UCS绕Y轴旋转90°，绘制出圆柱体后将圆柱体移动到指定的空间位置。

绘制步骤：

①在图5.37的基础上将UCS坐标系绕Y轴旋转90°（图5.40）

命令：_ucs

当前UCS名称：*没有名称*

输入选项(www.daowen.com)

［新建（N）/移动（M）/正交（G）/上一个（P）/恢复（R）/保存（S）/删除（D）/应用（A）/？/世界（W）］

＜世界＞：_y

指定绕Y轴的旋转角度＜90＞：

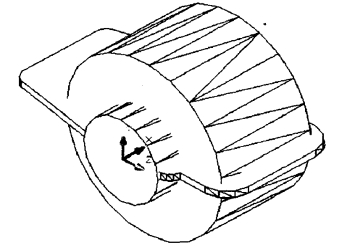

②绘制圆柱体C，如图5.41所示。

命令：_cylinder

当前线框密度：ISOLINES=20

指定圆柱体底面的中心点或［椭圆（E）］＜0，0，0＞：

指定圆柱体底面的半径或［直径（D）］：95

指定圆柱体高度或［另一个圆心（C）］：350

图5.40　旋转UCS坐标系

图5.41　绘制圆柱C

③移动圆柱体C到指定位置，如图5.39所示。

命令：_move

选择对象：找到1个

选择对象：

指定基点或位移：168，0，-350　//输入沿坐标轴移动的距离

指定位移的第二点或＜用第一点作位移＞：　//按回车键结束

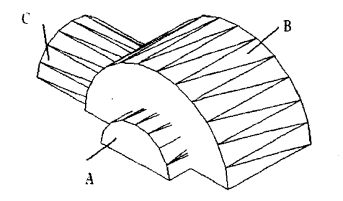

（4）用Slice命令将三个圆柱体剖分去掉一半，再用Union命令合并成一个实体，如图5.42所示。

图5.42　实体外轮廓

点击，屏幕提示：

命令：_slice

选择对象：找到1个

选择对象：找到1个，总计2个

选择对象：指定对角点：找到1个，总计3个

选择对象：

指定切面上的第一个点，依照［对象（O）/Z轴（Z）/视图（V）/XY平面（XY）/YZ平面（YZ）/ZX平面（ZX）/三点（3）］＜三点＞：zx

指定ZX平面上的点＜0，0，0＞：

在要保留的一侧指定点或［保留两侧（B）］：

（5）绘制外轮廓的细部结构，倒圆角及使圆柱体表面产生锥度。

绘制步骤：

①对图5.43的棱边D、E倒圆角，完成后如图5.44所示。

图5.43　实体外轮廓

图5.44　实体外轮廓

命令：_fillet

当前设置：模式=修剪，半径=0.0000

选择第一个对象或［多段线（P）/半径（R）/修剪（T）/多个（U）］：　//选择圆柱体C的棱边D

输入圆角半径＜0.0000＞：15

选择边或［链（C）/半径（R）］：　//选择圆柱体C的棱边E

选择边或［链（C）/半径（R）］：　//按回车键结束

已选定2个边用于圆角。

②对图5.43的圆柱A、B表面产生锥度。

点击，屏幕提示：

命令：_solidedit

实体编辑自动检查：SOLIDCHECK=1

输入实体编辑选项［面（F）/边（E）/体（B）/放弃（U）/退出（X）］＜退出＞：_face

输入面编辑选项

［拉伸（E）/移动（M）/旋转（R）/偏移（O）/倾斜（T）/删除（D）/复制（C）/着色（L）/放弃（U）/退出（X）］＜退出＞._taper

选择面或［放弃（U）/删除（R）］：找到一个面。　//选择图5.43的圆柱体A

选择面或［放弃（U）/删除（R）/全部（ALL）］：

指定基点：_cen于　//捕捉图5.43的圆柱体A的棱边F的圆心

指定沿倾斜轴的另一个点：_cen于　//捕捉图5.43的圆柱体A的棱边G的圆心

指定倾斜角度：-5

已开始实体校验。

已完成实体校验。

对图5.43的圆柱体B同样操作，完成后如图5.44所示。
