Fillet命令可以给实心体的棱边倒圆角，但在3D空间中的人机对话提示与在2D中有一些不同，用户不必事先设定倒角的半径值，AutoCAD会提示用户进行设定。

实例：对图5.29（a）所示图形的1、2、3、4边倒圆角。

绘制步骤：

（1）打开3D\fig5-12.dwg文件，如图5.29（a）所示。

（2）输入fillet命令，屏显：

命令：_fillet

当前设置：模式=修剪，半径=8.0000

选择第一个对象或［多段线（P）/半径（R）/修剪（T）/多个（U）］：　//选择棱边1

输入圆角半径＜8.0000＞：　//回车，设定棱边1的圆角半径为8

选择边或［链（C）/半径（R）］：r　//设定棱边2的圆角半径

输入圆角半径＜8.0000＞：15　//输入圆角半径

(www.daowen.com)

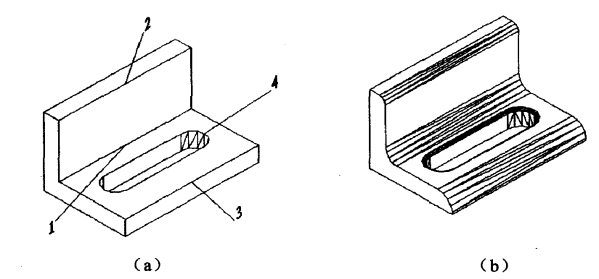

图5.29　3D倒圆角操作图例

选择边或［链（C）/半径（R）］：　//选择棱边2

选择边或［链（C）/半径（R）］：r　//设定棱边3的圆角半径

输入圆角半径＜15.0000＞：18　//输入圆角半径

选择边或［链（C）/半径（R）］：　//选择棱边3

选择边或［链（C）/半径（R）］：r　//设定棱边4的圆角半径

输入圆角半径＜18.0000＞：3　//输入圆角半径

选择边或［链（C）/半径（R）］：C　//使用“键（C）”选项。该选项的含义是：如果棱边是相切的关系，则选择其中一个边，所有这些棱边都被选中

选择边或［链（C）/半径（R）］：　//选择棱边4

选择边或［链（C）/半径（R）］：　//回车，结束

已选定7个边用于圆角。
