Align命令在3D建模中非常有用。通过这个命令，用户可以指定源对象与目标对象的对齐点，从而使源对象与目标对象的位置对齐。

选择对象：　//选择要移动的对象（源对象）

指定第一个源点：　//选择源对象上的一点，该点一般称为源点

指定第一个目标点：　//选择目标对象上的一点，该点一般称为目标点

指定第二个源点：　//选择第二个源点

指定第二个目标点：　//选择第二个目标点

指定第三个源点或＜继续＞：　//选择第三个源点

指定第三个目标点：　//选择第三个目标点

3D对齐命令的提示含义：

用户每定义一对对齐点，AutoCAD将画出一条连接两点的临时辅助线。在实际操作时，不一定要指定三点对齐方式。当提供不同数量的对齐点时，AutoCAD移动源对象的方式是不一样的。

（1）如仅指定一点对齐点，AutoCAD就把源对象由第一个源点移动到第一个目标点处。

（2）在指定两对对齐点后，当提示“指定第三个源点或＜继续＞：”时，按回车键，AutoCAD继续提示：

是否基于对齐点缩放对象？［是（Y）/否（N）］＜否＞：　//指定是否缩放源对象

（3）接受缺省选项，则AutoCAD移动源对象的位置后，将使第一对源点和目标点重合，并让两个源点的连线与两个目标点的连线也重合。

（4）选择“是”选项，AutoCAD除完成上述操作外，还将缩放源对象，此时，第一个目标点是缩放的基点，第一个源点与目标点间的距离是缩放的初始参考长度，第二个源点与目标点间的距离是新的参考长度，AutoCAD将根据这两个参考长度来缩放对象。

如用户指定三对对齐点，则在命令结束后，三个源点定义的平面将与三个目标点定义的平面重合在一起，并且第一个源点要移动到第一个目标点的位置。

实例：对图5.28（a），将B实体翻转后使实体A、B的孔对齐。

绘制步骤：(www.daowen.com)

（1）打开3D\fig5-11.dwg文件，如图5.28（a）所示。

（2）点取下拉菜单“修改”/3维操作/对齐，屏显：

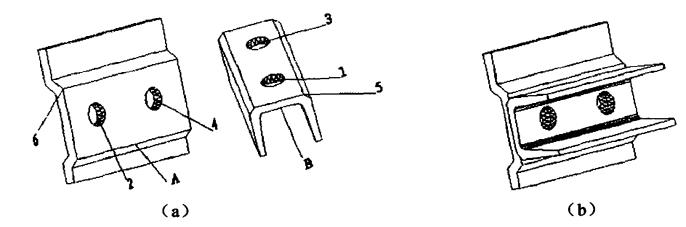

图5.28　对齐3D对象操作图例

命令：_align

选择对象：找到1个　//选择实体B

选择对象：　//按回车键，选择对象结束

指定第一个源点：_cen of　//捕捉第一源点圆1的圆心

指定第一个源点：_cen of　//捕捉第一目标点圆2的圆心

指定第二个源点：_cen of　//捕捉第二源点圆3的圆心

指定第二个目标点：_cen of　//捕捉第二目标点圆4的圆心

指定第三个源点或＜继续＞：_endp of　//捕捉第三源点5

指定第三个目标点：_endp of　//捕捉第三目标点6

消隐后结果如图5.28所示。

注意：

①本例在实际操作中要特别注意圆心的捕捉，圆1、2、3、4都要求捕捉上表面的圆心，否则做出的结果就不是图5.28（b）所示的图形。

②提示中带下画线的为捕捉提示。
