1.3D旋转命令各选项的含义

在进行3D旋转时,会得到如下提示:

指定轴上的第一个点或定义轴依据[对象(O)/最近的(L)/视图(V)/X轴(X)/Y轴(Y)/Z轴(Z)/两点(2)]:

各选项的含义如下:

(1)对象(O):AutoCAD将根据选择的对象来设置旋转轴。如果用户选择直线,则直线就是旋转轴,且旋转轴的正方向是从选择点开始沿着直线指向远离选择点的那一端。如选择了圆或圆弧,则旋转轴通过圆心并与圆或圆弧所在的平面垂直。

(2)最近的(L):将上一次使用3D旋转命令时定义的轴作为当前旋转轴。

(3)视图(V):旋转轴垂直于当前视区,并通过用户的选取点。

(4)X轴(X):旋转轴平行于X轴,并通过用户的选取点。

(5)Y轴(Y):旋转轴平行于Y轴,并通过用户的选取点。

(6)Z轴(Z):旋转轴平行于Z轴,并通过用户的选取点。

(7)两点(2):通过指定两点来设置旋转轴。

指定旋转角度或[参照(R)]:

在指定旋转轴后,会得到如下提示:

(1)指定旋转角度:输入旋转角度,角度正负由右手螺旋法则确定。

(2)参照(R):选择该选项,AutoCAD继续提示:“指定参照角<0>:”,此时输入参考角度或通过拾取两点指定参考角度,当AutoCAD继续提示:“指定新角度:”时,再输入新的参考角度或拾取另外两点指定新的参考角,新角度减去初始参考角就是实际的旋转角度。常用“R”选项将对象从最初位置旋转到与某一方向对齐的另一位置。

2.旋转角度正负的判断

旋转角度正负的判断由右手螺旋法则判断。(www.daowen.com)

在使用右手螺旋法则时要注意旋转轴的正方向。当旋转轴平行于坐标轴时,坐标轴的正向就是旋转轴的正向;如用户指定两点来确定旋转轴时,则轴的正方向是从第一个选取点指向第二个选取点。

实例:将图5.27(a)进行旋转。

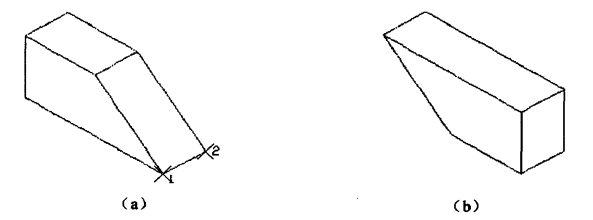

图5.27 旋转3D对象操作图例

绘制步骤:

(1)打开3D\fig5-10.dwg文件,如图5.27(a)所示。

(2)点取下拉菜单“修改”/“三维操作”/“三维旋转”,AutoCAD提示:

命令:rotate3d

当前正向角度:ANGDIR=逆时针ANGBASE=0

选择对象:找到1个 //选择要编辑的对象

选择对象: //Enter,选择对象结束

指定轴上的第一个点或定义轴依据[对象(O)/最近的(L)/视图(V)/X轴(X)/Y轴(Y)/Z轴(Z)/两点(2)]: //捕捉1点

指定轴上的第二点: //捕捉2点

指定旋转角度或[参照(R)]:180

消隐后结果如图5.27(b)所示。
