对于三维实体，可通过偏移面来改变实体及孔、槽等特征的大小。进行偏移操作时，用户可直接输入数值或拾取两点来指定偏移的距离，随后AutoCAD根据偏移距离沿表面法线方向移动面。用此命令可以改变圆孔、圆柱的直径。

输入偏移距离时要特别注意数值的正负。输入正的偏移距离，将使表面向其外法线方向移动，否则，被编辑的面将向相反方向移动。即输入正值，将使表面向使3D实体体积增加的方向偏移；输入负值，将使3D实体向体积减小的方向偏移，如图5.16和图5.17所示。

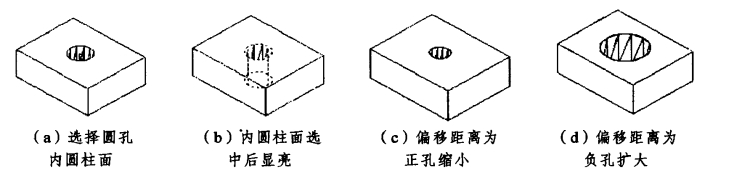

图5.16　偏移圆孔内圆柱面

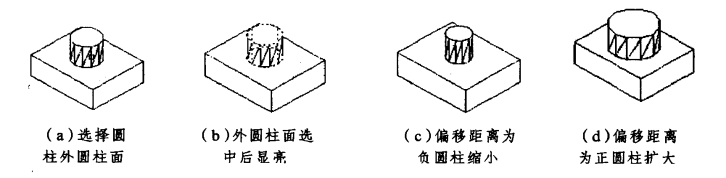

图5.17　偏移外圆柱面

实例：将图5.18中的圆孔内表面B向外偏移5个图形单位，面A向前偏移10个图形单位。

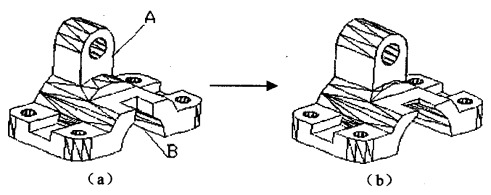

图5.18　3D实体的偏移面操作图例

绘制步骤：

（1）打开3D\fig5-4.dwg文件，如图5.18（a）所示。

（2）单击按钮，AutoCAD提示：

命令：_solidedit

实体编辑自动检查：SOLIDCHECK=1

输入实体编辑选项［面（F）/边（E）/体（B）/放弃（U）/退出（X）］＜退出＞：_face

输入面编辑选项

［拉伸（E）/移动（M）/旋转（R）/偏移（O）/倾斜（T）/删除（D）/复制（C）/着色（L）/放弃（U）/退出（X）］＜退出＞：_offset(www.daowen.com)

选择面或［放弃（U）/删除（R）］：找到一个面。　//选择面A

选择面或［放弃（U）/删除（R）/全部（ALL）］：　//Enter，结束选择

指定偏移距离：10　//输入偏移距离，正值，沿A面法线方向偏移

已开始实体校验。

已完成实体校验。

输入面编辑选项

［拉伸（E）/移动（M）/旋转（R）/偏移（O）/倾斜（T）/删除（D）/复制（C）/着色（L）/放弃（U）/退出（X）］＜退出＞：o　//选择偏移选项，继续进行面偏移操作

选择面或［放弃（U）/删除（R）］：找到一个面。　//选择B面

选择面或［放弃（U）/删除（R）/全部（ALL）］：　//Enter，结束选择

指定偏移距离：-5　//输入偏移距离，负值，沿B面反法线方向偏移

已开始实体校验。

已完成实体校验。

输入面编辑选项

［拉伸（E）/移动（M）/旋转（R）/偏移（O）/倾斜（T）/删除（D）/复制（C）/着色（L）/放弃（U）/退出（X）］＜退出＞：　//Enter，结束

消隐后结果如图5.18（b）所示。
