通过旋转实体的表面就可以改变面的倾斜角度，或将一些结构特征如孔、槽等旋转到新的方位。

选择旋转实体面后，AutoCAD提示设置旋转轴：

指定轴点或

［经过对象的轴（A）/视图（V）/X轴（X）/Y轴（Y）/Z轴（Z）］＜两点＞：

各选项含义如下：

（1）两点：指定两点来确定旋转轴，轴的正方向是由第一个选择点指向第二个选择点。

（2）经过对象的轴（A）：通过选取对象来定义选择轴，如表5.1所示。

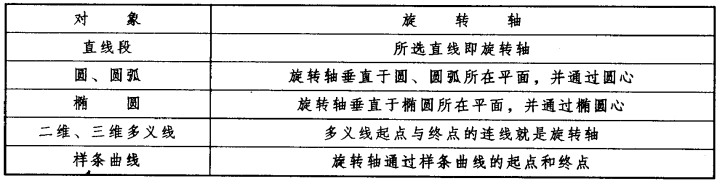

表5.1　旋转轴的定义

（3）视图（V）：旋转轴垂直于当前视区，并通过拾取点。

（4）X轴（X）/Y轴（Y）/Z轴（Z）：旋转轴平行于X、Y或Z轴，并通过拾取点。旋转轴的正向与坐标轴的正向一致。

在指定旋转轴后，会得到如下提示：

指定旋转角度或［参照（R）］：

（5）指定旋转角度：输入旋转角度，角度正负由右手螺旋法则确定。

（6）参照（R）：该选项允许用户指定旋转的起始参考角度和终止参考角度，这两个角度的差值就是实际的旋转角度。常用该选项将表面从当前位置旋转到另一指定的方位。

实例：对图5.15（a）的圆筒顶面绕点1、2构成的直线向下旋转30°。

图5.15　3D实体的面旋转操作图例(www.daowen.com)

绘制步骤：

（1）打开3D\fig5-3.dwg文件，如图5.15（a）所示。

（2）单击按钮，AutoCAD提示：

命令：_solidedit

实体编辑自动检查：SOLIDCHECK=1

输入实体编辑选项［面（F）/边（E）/体（B）/放弃（U）/退出（X）］＜退出＞：_face

输入面编辑选项［拉伸（E）/移动（M）/旋转（R）/偏移（O）/倾斜（T）/删除（D）/复制（C）/着色（L）/放弃（U）/退出（X）］＜退出＞：_rotate

选择面或［放弃（U）/删除（R）］：找到一个面。　//选择圆筒的上顶面

选择面或［放弃（U）/删除（R）/全部（ALL）］：　//Enter，选择结束

指定轴点或［经过对象的轴（A）/视图（V）/X轴（X）/Y轴（Y）/Z轴（Z）］＜两点＞：　//捕捉端点（或节点）1

在旋转轴上指定第二个点：　//捕捉端点（或节点）2

指定旋转角度或［参照（R）］：30　//输入旋转角度

已开始实体校验。

已完成实体校验。

输入面编辑选项［拉伸（E）/移动（M）/旋转（R）/偏移（O）/倾斜（T）/删除（D）/复制（C）/着色（L）/放弃（U）/退出（X）］＜退出＞：　//Enter，结束命令

消隐以后结果如图5.15（b）所示。
