通过移动面调整尺寸和特征位置的操作实例

时间:2023-11-04 理论教育 版权反馈
【摘要】:可以通过移动面来修改实体的尺寸或改变某些特征如孔、槽等的位置。用户可以通过对象捕捉或输入位移值来精确地调整面的位置,AutoCAD在移动面的过程中将保持面的法线方向不变。实例:对图5.13的两个面A、B进行移动,面A向下移动100个图形单位,将圆孔B移到长方体的正中间。图5.13实体面移动操作实例绘制步骤:打开3D\fig5-2.dwg文件,如图5.13所示。

通过移动面调整尺寸和特征位置的操作实例

可以通过移动面来修改实体的尺寸或改变某些特征如孔、槽等的位置。用户可以通过对象捕捉或输入位移值来精确地调整面的位置,AutoCAD在移动面的过程中将保持面的法线方向不变。

实例:对图5.13(a)的两个面A、B进行移动,面A向下移动100个图形单位,将圆孔B移到长方体的正中间。

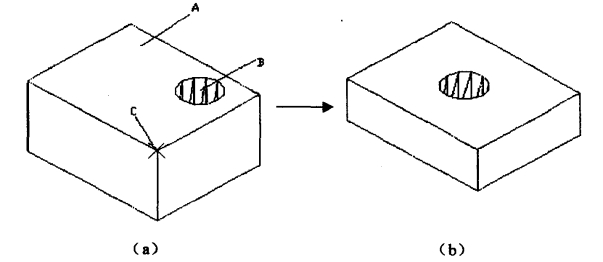

图5.13 实体面移动操作实例

绘制步骤:

(1)打开3D\fig5-2.dwg文件,如图5.13(a)所示。

(2)用Line命令在长方体的底面画一条对角线

(3)单击按钮,屏显:

命令:_solidedit

实体编辑自动检查:SOLIDCHECK=1

输入实体编辑选项[面(F)/边(E)/体(B)/放弃(U)/退出(X)]<退出>:_face

输入面编辑选项[拉伸(E)/移动(M)/旋转(R)/偏移(O)/倾斜(T)/删除(D)/复制(C)/着色(L)/放弃(U)/退出(X)]<退出>:_move

选择面或[放弃(U)/删除(R)]:找到一个面。 //选圆孔面B

选择面或[放弃(U)/删除(R)/全部(ALL)]: //Enter,结束选择

指定基点或位移: //打开对象捕捉,捕捉圆孔下底面上的圆心

指定位移的第二点: //打开对象捕捉,捕捉长方体下底面对角线的中点

已开始实体校验。

已完成实体校验。(www.daowen.com)

输入面编辑选项[拉伸(E)/移动(M)/旋转(R)/偏移(O)/倾斜(T)/删除(D)/复制(C)/着色(L)/放弃(U)/退出(X)]<退出>:m

选择面或[放弃(U)/删除(R)]:找到一个面。 //选长方体上顶面A

选择面或[放弃(U)/删除(R)/全部(ALL)]: //Enter,结束选择

指定基点或位移: //打开对象捕捉,捕捉长方体上顶面端点C

指定位移的第二点:@0,0,-100//顶面向下移动,沿Z轴负方向移动

已开始实体校验。

已完成实体校验。

输入面编辑选项[拉伸(E)/移动(M)/旋转(R)/偏移(O)/倾斜(T)/删除(D)/复制(C)/着色(L)/放弃(U)/退出(X)]<退出>: //Enter

实体编辑自动检查:SOLIDCHECK=1

输入实体编辑选项

[面(F)/边(E)/体(B)/放弃(U)/退出(X)]<退出>: //Enter,结束命令

消隐以后的结果如图5.13所示。

选择面操作注意事项:

(1)在选择面时,不消隐能更快地完成操作;光标放在面内单击鼠标左键,一个面被选中;光标压在棱线上两个相邻面被选中,如图5.14所示。

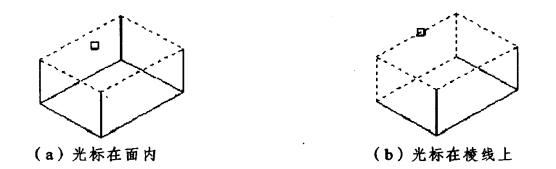

图5.14 选择被操作的面

(2)面的选择时,当不方便操作时,应局部放大,用鼠标直接选取面内的点,尽量不选取棱边。
