AutoCAD可以根据指定的距离拉伸实体的面或将面沿某条路径进行拉伸。拉伸时，当输入拉伸距离时，面是沿着其法线方向移动，还可输入锥角，形成锥形实体；当指定拉伸路径时，AutoCAD形成拉伸实体的方式会根据不同性质的路径（如直线、多义线、圆弧、样条曲线等）而各有特点。

单击按钮（注意是“实体编辑”工具条上的），AutoCAD系统提示：

选择面或［放弃（U）/删除（R）］：　//选择要拉伸的面

选择面或［放弃（U）/删除（R）/全部（ALL）］：

当使用“删除（R）”时，系统提示：

删除面或［放弃（U）/添加（A）/全部（ALL）］：　//选择要去除的面

删除与添加选项含义：

①删除：从选择集中去掉某一个面。

②添加：把实体面加入选择集中。

选择要编辑的面后，就可以设置拉伸的距离或路径。AutoCAD提示：

指定拉伸高度或［路径（P）］：　//指定拉伸距离或路径

①指定拉伸高度：输入拉伸距离及锥角来拉伸面。

对每个面，规定其外法线方向是正向，当输入的拉伸距离是正值时，面将沿其外法线移动，否则将向相反方向移动。在指定拉伸距离后，AutoCAD会提示“指定拉伸的倾斜角度＜0＞：”，要求输入锥角，若输入正的锥角值，则将使面向实体内部锥化，否则将向实体外部锥化。

②路径（P）：沿着一条指定的路径拉伸实体表面。

拉伸路径可以是直线、多义线、圆弧、样条曲线等，作为拉伸路径的对象不能与要拉伸的平面共面，也应避免路径曲线的某些局部区域有较高的曲率，否则，可能使新形成的实体在路径曲率较高处出现自相交的情况，从而导致拉伸失败。

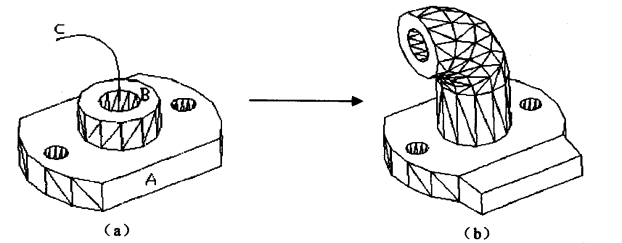

实例：对图5.12（a），先将面B沿路径C拉伸，然后将面A拉伸20个图形单位，锥角为5°，结果如图5.12（b）所示。

绘制步骤：

（1）打开3 D\fig5-1.dwg文件，如图5.12（a）所示。

（2）单击按钮，屏显：

命令：_solidedit(www.daowen.com)

实体编辑自动检查：SOLIDCHECK=1

输入实体编辑选项［面（F）/边（E）/体（B）/放弃（U）/退出（X）］＜退出＞：_face输入面编辑选项［拉伸（E）/移动（M）/旋转（R）/偏移（O）/倾斜（T）/删除（D）/复制（C）/着色（L）/放弃（U）/退出（X）］＜退出＞：_extrude

选择面或［放弃（U）/删除（R）］：找到一个面。　//选择面B

选择面或［放弃（U）/删除（R）/全部（ALL）］：　//Enter，结束选择

指定拉伸高度或［路径（P）］：p//使用“路径”选项

选择拉伸路径：//选择路径C

已开始实体校验。

已完成实体校验。

输入面编辑选项［拉伸（E）/移动（M）/旋转（R）/偏移（O）/倾斜（T）/删除（D）/复制（C）/着色（L）/放弃（U）/退出（X）］＜退出＞：e　//使用“拉伸”选项

进行实体面的拉伸选择面或［放弃（U）/删除（R）］：找到一个面。　//选择面A

选择面或［放弃（U）/删除（R）/全部（ALL）］：　//Enter，结束选择

指定拉伸高度或［路径（P）］：20　//输入拉伸高度

指定拉伸的倾斜角度＜0＞：5　//输入锥角

已开始实体校验。

已完成实体校验。

输入面编辑选项［拉伸（E）/移动（M）/旋转（R）/偏移（O）/倾斜（T）/删除（D）/复制（C）/着色（L）/放弃（U）/退出（X）］＜退出＞：　//Enter，结束命令

消隐后结果如图5.12（b）所示。

图5.12　拉伸三维实体的面操作图例
