与剖视图不同,无剖切面线用Bhatch命令给剖面图填充剖面线

通过实体工具条的按钮(Section)可以生成3D实体的剖面图,这里要注意剖面图与剖视图(图4.34(c))不同,剖面图是剖切面后面的线不会画出(图4.34(b))。剖面图生成后,可以用Bhatch命令给剖面图填充剖面线。使用Bhatch命令时,剖面图必须平行于当前UCS的XY平面,否则选取边界的操作无效。当剖面图平行于XY平面但不在XY坐标面上时,剖面线仍填充在XY坐标面上,为了使剖面线正确填充在剖面图上,使用Bhatch命令之前,应改变当前UCS,使其XY坐标面与剖面图所在平面一致(图4.34(d))。

在AutoCAD中执行剖切(Section)命令如下:

单击按钮,屏显:

命令:_section

选择对象: //选择要提取剖面图的3D实体

选择对象: //可以选择多个对象,空回车结束选择

指定截面上的第一个点,依照[对象(O)/Z轴(Z)/视图(V)/XY平面(XY)/YZ平面(YZ)/ZX平面(ZX)/三点(3)]<三点>: //定义剖切面(www.daowen.com)

Section命令定义剖切面的方法与Slice命令定义切割面的方法相同,这里不再赘述。提取得到的剖面图与3D实体重合,可以用Move命令将其移出3D实体(图4.35)。

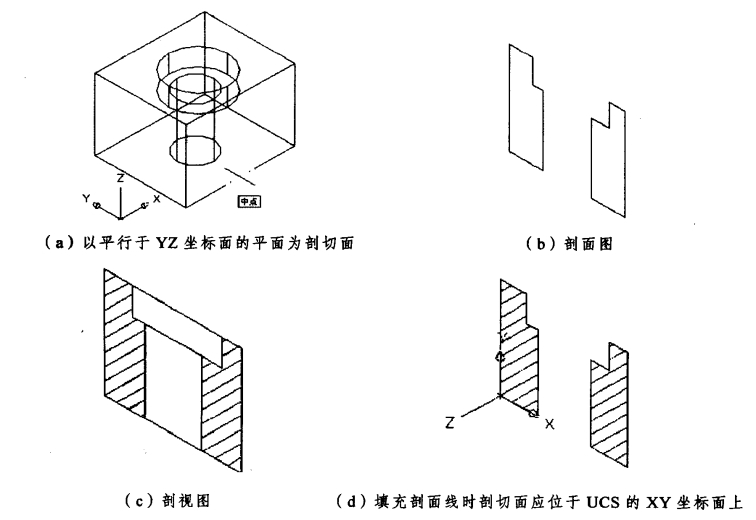

图4.34 剖视图与剖面图

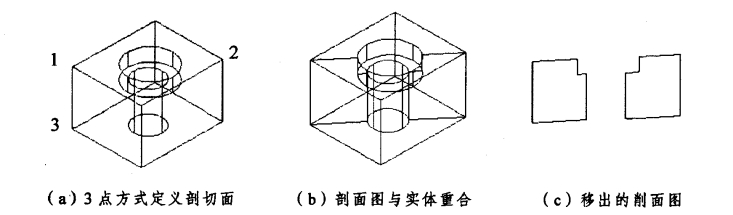

图4.35 提取剖面图
