实例一：画图4.26所示的形体。

分析：该形体可看成是用图4.27所示的实体，用前后对称的平面CDF切割后生成的。

绘制步骤：

（1）创建图4.27所示的实体。

图4.26　剖切形体例图

图4.27　形体分析例图

（2）用3点（图4.27所示C、D、F）方式指定剖切平面。单击按钮，屏显：

命令：_slice

选择对象：找到1个　//单击有孔的长方体

选择对象：　//按回车键或鼠标右键，表示选择结束

指定切面上的第一个点，依照［对象（O）/Z轴（Z）/视图（V）/XY平面（XY）/YZ平面（YZ）/ZX平面（ZX）/三点（3）］＜三点＞：＜对象捕捉开＞//利用对象捕捉（端点），捕捉长方体上顶面顶点C点

指定平面上的第二个点：　//利用对象捕捉（端点），捕捉长方体上顶面的顶点D点

指定平面上的第三个点：　//利用对象捕捉（端点），捕捉长方体下底面的顶点F点

在要保留的一侧指定点或［保留两侧（B）］：　//A点

为了用立体图表达机件的内部形状，用平面将立体剖开，剖开以后的形体称为剖切或切割实体。为了能同时表达机件的内部形状和外部形状，应当用两个相互垂直的平面剖切立体图。剖切面应当通过回转体的轴线或对称面，不应当通过任意位置进行剖切。

创建这种实体有以下两种画法：

①先画出完整的立体图，再用剖切命令将其剖开，剖切以后保留全部或只保留一部分，最后画上剖面符号。

应当注意，当剖切面通过机件的肋板或薄板壁等结构的纵向对称面时，这些结构不画剖面符号，而用实线将它与相邻零件的邻接部分分开。

②用旋转命令生成实体，在执行旋转命令时，指定270°或180°的旋转角，再画上剖面线。

实例二：绘制图4.28所示的剖视图。

绘制步骤：

（1）打开3D\4-1.dwg文件（图4.29）。

图4.28　剖切图(www.daowen.com)

图4.29　用于绘制剖视图的立体

（2）将立体沿对称面ABE剖开，并将剖切形成的立体全部保留。

单击按钮，屏显：

命令：_slice

选择对象：找到1个　//选择立体

选择对象：　//按回车键或鼠标右键，表示选择结束

指定切面上的第一个点，依照［对象（O）/Z轴（Z）/视图（V）/XY平面（XY）/YZ平面（YZ）/ZX平面（ZX）/三点（3）］＜三点＞：//捕捉中点A，作为剖切面的第一点

指定平面上的第二个点：　//捕捉中点B，作为剖切面的第二点

指定平面上的第三个点：　//捕捉圆心E，作为剖切面的第三点

（3）将剖切面ABE前面的立体沿对称面CDE剖切，保留右半部分。并将两次剖切后的实体合并为一个实体，经消隐后如图4.30所示。

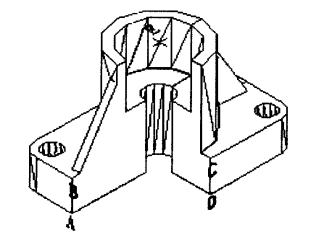

图4.30　两次剖切后的立体

（4）由于沿肋板纵向对称面剖切，肋板不画剖面线，因而要用实线将它与相邻零件部分的分界部分分开。现绘制肋板与相邻零件部分的分界线。

具体操作命令为：先将UCS坐标系移到ABE所在平面（原点在A点），打开正交方式，然后用捕捉端点方式绘制直线，将多余部分修剪掉即可，如图4.31所示。

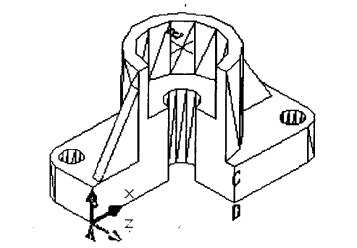

图4.31　绘制肋板与相邻零件部分的分界线

（5）画剖面线。在AutoCAD中，剖面线只能在XY平面内绘制。因此，要画某一个面的剖面线，必须先将UCS坐标系移到该面上，并保证XY面在该面上。

绘制剖面线的方法与平面绘图的剖面线绘制方法一样。

注意：AutoCAD用一个虚线框表示每一次单击选中的区域，如图4.32所示。如果单击一次不能选中整个截面，应当从截面的一端开始单击选择，直到虚线框覆盖整个截面，再按回车键结束选择。

绘制好的ABE剖面的剖面线如图4.33所示。

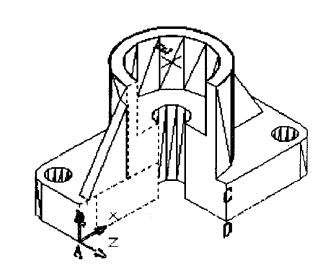

图4.32　选择绘剖面线的面区域

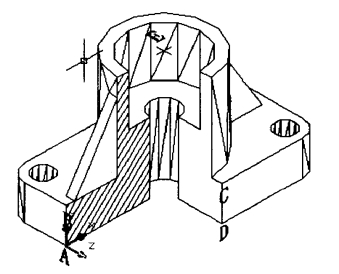

图4.33　绘制ABE剖面的剖面线
