实例一:绘制如图4.14所示的直柱体。

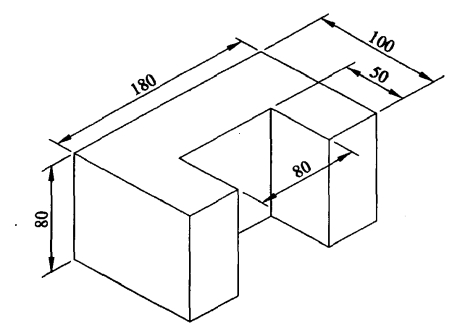

图4.14 直柱体
绘制步骤:
(1)用Line命令绘制如图4.15所示的端面,具体尺寸如图4.14所示。
(2)生成面域。单击绘图工具条上的按钮,屏显:
图4.15 端面图形
命令:_region
选择对象:指定对角点:找到8个 //用窗口方式选择所画端面。可用“W”方式或自动方式进行选择
选择对象: //输入回车键或单击鼠标右键,表示选择结束
(3)执行拉伸命令,生成柱体。单击按钮(注意是实体工具条中的),屏显:
命令:_extrude
当前线框密度:ISOLINES=4
选择对象:找到1个 //单击生成的面域
选择对象: //输入回车键或单击鼠标右键,表示选择结束
指定拉伸高度或[路径(P)]:80 //输入拉伸高度,正数是沿Z轴正向拉伸,负数沿Z轴方向拉伸
指定拉伸的倾斜角度<0>: //输入回车键,拉伸时侧面不倾斜,否则生成棱台
消隐后生成的图形如图4.14所示。
实例二:绘制图4.16所示四棱台,拔模斜度为15°。

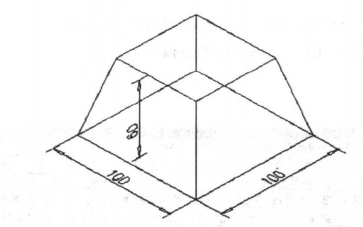

图4.16 四棱台
绘制步骤:
(1)单击绘制如图4.17所示的端面,具体尺寸如图4.16所示。

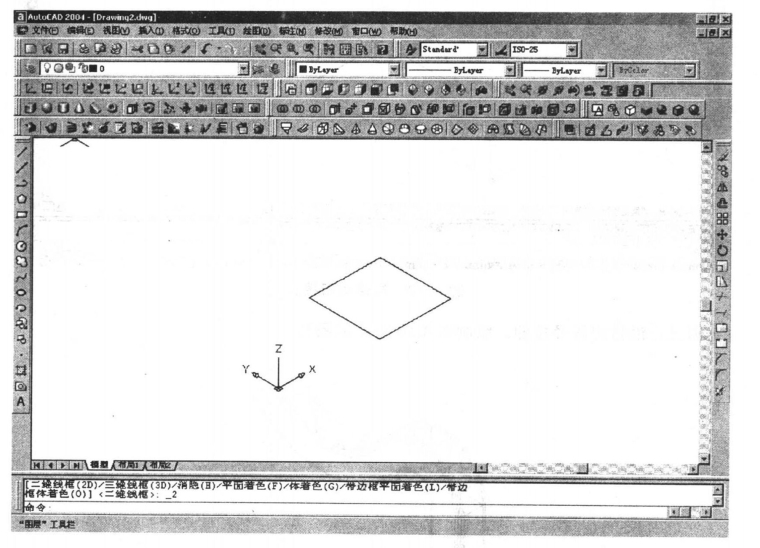

图4.17 绘制端面
(2)执行拉伸命令,生成柱体。单击按钮,屏显:
命令:_extrude
当前线框密度:ISOLINES=4(www.daowen.com)
选择对象:找到1个
选择对象:
指定拉伸高度或[路径(P)]:60 //输入四棱台的高度
指定拉伸的倾斜角度<0>:15 //输入侧面倾角
结果如图4.18所示。

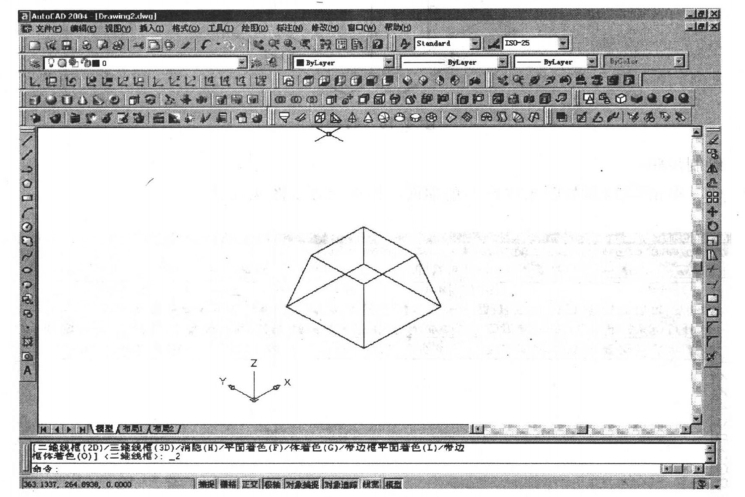

图4.18 拉伸的四棱台
实例三:沿指定路径拉伸。绘制图4.19所示的图形。
图4.19 沿指定路径拉伸例图
绘制步骤:
(1)绘制拉伸路径:单击图标按钮,建立用户坐标系,单击图标改变观察方向,单击绘制拉伸路径如图4.20所示。

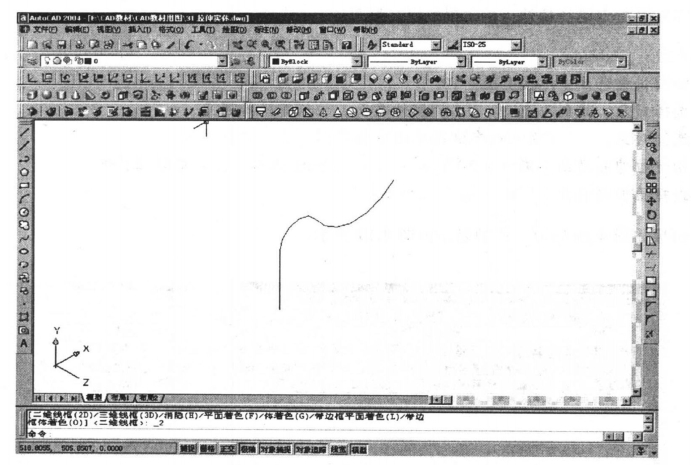

图4.20 绘制拉伸路径
(2)绘制拉伸截面:单击图标让UCS坐标系回到世界坐标系,单击绘制圆角矩形,如图4.21所示。注意绘制的圆角矩形不能过大,否则导致拉伸操作不成功。

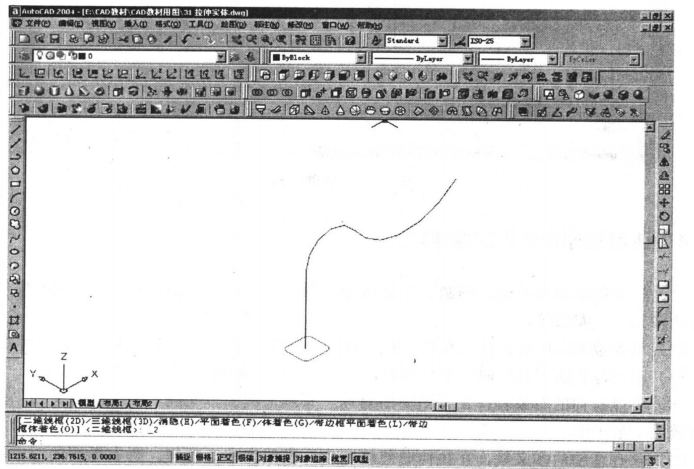

图4.21 绘制拉伸截面
(3)沿指定路径拉伸:单击按钮,屏显:
命令:_extrude
当前线框密度:ISOLINES=10
选择对象:找到1个 //选择拉伸截面,该例中选择圆角
选择对象: //输入回车键或单击鼠标右键,表示选择结束
指定拉伸高度或[路径(P)]:p //调用Path选项,沿指定路径拉伸
选择拉伸路径或[倾斜角]: //结束
结果如图4.22所示,消隐以后如图4.19所示。

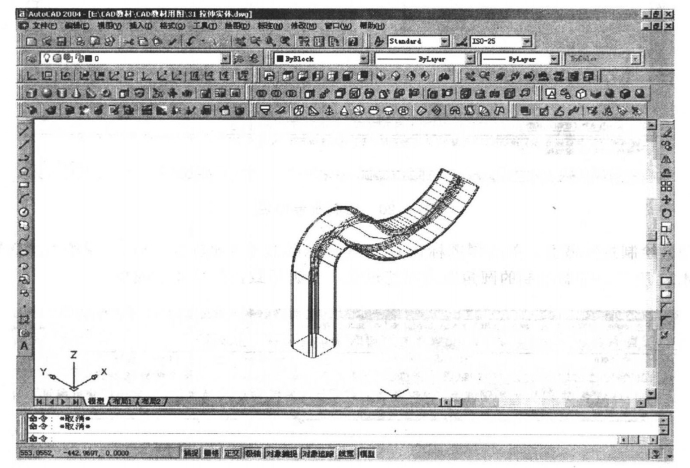

图4.22 拉伸结果
