建立用户坐标系的原理与作用和数学中的坐标变换相同。UCS工具条如图3.1所示。

图3.1　UCS工具条

激活UCS命令的方法如下：

●下拉菜单：工具→UCS

●工具栏：标准→UCS

●命令：UCS

激活该命令后系统提示：

输入选项［新建（N）/移动（M）/正交（G）/上一个（P）/恢复（R）/保存（S）/删除（D）/应用（A）/？/世界（W）］＜世界＞：

各选项的含义如下：

1.新建（N）

创建新的UCS，执行该选项后，系统提示：

指定UCS的原点或［Z轴（ZA）/三点（3）/对象（OB）/面（F）/视图（V）/X/Y/Z］＜0，0，0＞：

此时可选择不同的选择项来确定UCS的创建方法：

（1）指定新UCS的原点：通过移动坐标系的原点来创建新的坐标系。

（2）Z轴（ZA）：通过指定新坐标系的原点和Z轴正方向上的一点来创建UCS，新UCS的X、Y轴保持不变。

（3）三点（3）：通过指定三点创建新的用户坐标系，这三个点分别是UCS的原点、X轴正方向的点和Y坐标值为正的XOY平面上的一点。

（4）对象（OB）：根据选择的对象创建新UCS，表3.1列出了根据所选对象创建UCS的方法。

（5）面（F）：根据三维实体上的平面创建UCS。执行该选择项后，系统提示在面内选择一个点或单击面的边界，则该面亮显，新的UCS位于所选择的平面上，其中的X轴与该面上离所选点最近的一个边对齐。同时系统提示：

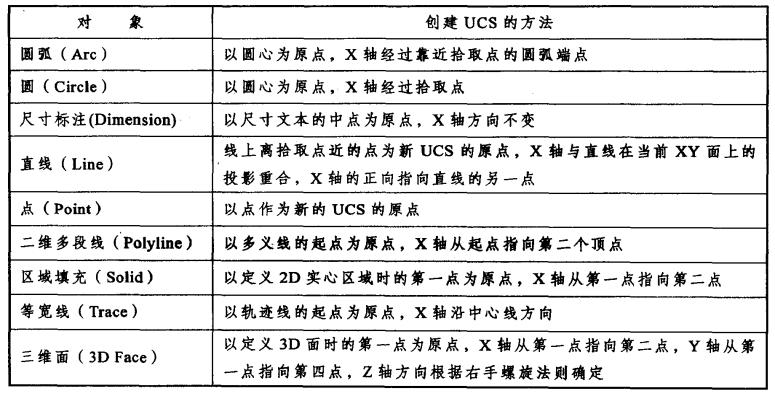

表3.1　针对对象创建UCS的方法

输入选项［下一个（N）/X轴反向（X）/Y轴反向（Y）］＜接受＞：

根据上述选项用户可以确定新的UCS。其中各选择项的功能如下：

①下一个（N）：将选择面的临近面或选择边所在面的反面设为新UCS所在的平面。

②X轴反向（X）：改变Y轴的正向。(www.daowen.com)

③Y轴反向（Y）：改变X轴的正向。

④＜接受＞：表示接受新的UCS。

注意：“面（F）”选项只适用于三维实体上的面，不适用于二维图形。

（6）视图（V）：新UCS的XOY平面与当前视图平面平行，原点为原坐标系的原点。

（7）X/Y/Z：将原UCS绕X/Y/Z轴旋转指定的角度。

2.移动（M）

通过改变当前UCS的原点或在Z轴方向上移动一段距离来重新生成UCS，新的X轴、Y轴方向保持不变。其中Z轴方向上的移动称为Z向深度。

3.正交（G）

使用正交形式可以创建“俯视（T）”“仰视（B）”“主视（F）”、“后视（BA）”、“左视（L）”和“右视（R）”多种形式的正交图。

4.上一个（P）

退回到前一个坐标系，最多可返回10次。

5.恢复（R）

恢复已保存的UCS。

6.保存（S）

将当前的UCS命名保存。

7.删除（D）

从已经保存的UCS中删除指定的UCS。

8.应用（A）

当其他视口中保存有UCS时，确定是将当前UCS应用于指定视口，还是应用于所有视口。

9.？

列出已经命名保存的UCS。

10.世界（W）

将当前坐标系设置为世界坐标系WCS。
