1.国外软件

（1）AutoCAD。Autodesk公司推出的AutoCAD软件是众多CAD软件中最为流行和普及的CAD支撑软件，其应用几乎涉及所有设计领域，越来越多的设计人员选择AutoCAD作为设计工具，目前已推出多个版本。同时AutoCAD为各种应用软件（如MDT、THCAD等）的开发提供了一个开放式的软件平台，交互设计能力强。

使用AutoCAD可以进行二维设计、三维设计、装配图设计和彩色效果图设计。目前，国内各设计院所应用最多的是利用AutoCAD或在此基础上开发的二维工程图纸的绘制工作，基本上代替了传统的手工绘图及图纸文档的管理工作，使设计周期大大缩短，设计质量得到很大的提高，设计图纸的绘制十分方便。

另外，由于AutoCAD是一个开放式的软件平台，提供了很多开发工具，同时它提供了与高级语言、工程数据库的接口，这就为用户结合自身产品特点对其进行二次开发创造了有利条件。

（2）MDT。MDT（Mechanical Desktop）是Autodesk公司机械设计产品家庭的新成员，它是在AutoCAD基础上开发的新的软件平台，包括了AutoCAD的全部功能。MDT是一个将高级三维建模功能和二维绘图融于一体的集成软件包，提供了上百万个参数化的二维和三维标准件、孔和型材库。MDT执行最新版的IGES和相关标准，使用户可以保留以前由其他CAD系统所做的设计数据。

（3）Inventor。Autodesk Inventor的问世是三维机械设计CAD技术革命性的创新，它是一种基于特征的实体建模工具，功能强大且易于使用，使实体建模技术达到一个新的水平。无论是三维建模、信息管理，还是技术支持，Autodesk Inventor都达到了登峰造极的地步，它给那些希望在三维环境中进行机构设计的技术人员提供帮助。Autodesk Inventor有如下特点：

●方便、快捷的草图工具；

●简单而强大的零件/特征建模能力；

●可以在部件装配环境中设计零件；

●健全的工程图管理能力；

●利用设计元素可以方便用户抽取、储存和重复使用零件特征；

●用于对设计进行注释的电子记事本；

●简洁、有效的文档管理能力；

●嵌入式的支持工人指导用户完成设计（设计支持系统）。

（4）Pro/E。Pro/E是美国PTC公司（Parametric Technology Corporation）推出的CAD/CAM/CAE软件，其总体设计思想体现了MDA（Mechanical Design Automation）软件的最新发展方向，PTC也因此成为全球CAD/CAM/CAE领域最具代表性的著名软件公司。Pro/E所体现出的单一数据库、参数化、基于特征、全相关及工程数据库再利用等为MDA领域的新业界标准，它能将设计到生产的全过程集合在一起，让所有的用户同时对同一产品展开设计制造工作，很好地支持了并行工程。

Pro/E由多个应用程序模块组成，每个应用程序都有它独立的功能，其文件有不同的扩展名，用户只能以该类文件所属的应用程序打开文件。基本模块有以下5种：(www.daowen.com)

●Sketch 2D模块，绘制特征剖面的2D图素，文件名为［*.sec］。

●Part用于建构零件组，具有参数化定义各尺寸的性质，一个Part图档只可有一个零件，文件名为［*.prt］。

●Assembly处理零件的组装问题，其图档可具有多个Parts，文件名为［*.asm］。

●Drawing由现有的Part或Assembly图档产生工程图，并可标注尺寸且具有驱动功能，文件名［*.Drw］。

●Surface以纯参数性质的方式建立表面模型，文件名为［*.Prt］。

当前，PTC发布的最新版Pro/E野火版3.0在曲面、模型、分析和建模等功能方面有了很大的提高。

（5）UG软件。UG（UNIGRAPHIC）软件是美国麦道飞机公司开发的CAD/CAM一体化软件，可以支持不同的硬件平台。它由CAD、CAE、仿真、质量保证、开发工具、软件接口、CAM及钣金加工等部分组成，是高度集成化的CAD/CAM/CAE系统，该软件已广泛应用于机械、模具、汽车及航空领域的设计与制造。

（6）CATIA。CATIA系统是法国达索（Dassault）飞机公司研发的三维几何造型功能很强的交互式CAD/CAM软件，它具有统一的用户界面、数据管理以及兼容的数据库和应用程序接口。能进行工程绘图、数控加工编程、计算分析等，能方便地实现二维元素与三维元素之间的转换，具有平面或空间机构运动学方面的模拟及分析功能。美国波音飞机公司的波音777飞机便是采用该系统设计出来的。

（7）I-DEAS。I-DEAS是美国SDRC（Structural Dynamics Research Corporation）公司的产品。该公司1993年开始推出的新一代机械设计自动化软件I-DEAS Master Series，以其高度一体化、功能强大、易学易用等特点而著称。另外，该版本还增强了复杂零件设计、有限元建模和耐用性分析等模块的功能，数控加工功能也非常强大。在我国，I-DEAS软件的使用相当广泛，是三维实体机械设计自动化应用的主导软件。

（8）MasterCAM。MasterCAM是美国CNC软件公司在20世纪80年代初开发的在计算机上运行的机械CAD/CAM一体化软件系统，目前已推出多个版本。它特别适用于具有复杂外形及各种空间曲面结构的零件，具有平面二维图形绘制功能及三维曲面及实体造型的绘制功能，并能根据加工条件生成数控加工代码与仿真。该软件已被广泛地应用到各企业中。

（9）EUCLID。EUCLID软件是法国MATRA公司的产品，是由法国国家中心为英法联合研制的协和超音速客机而开发的软件。该软件具有统一的面向对象的分布式数据库，在三维实体、复杂曲面、二维图形及有限元分析模型间不需作任何数据的转换工作。由于数据是彼此引用，而不是简单的复制，所以用户在进行部分设计时，其他相关数据会自行更新。该软件主要在SGI、DEC、SUN和HP工作站上运行。

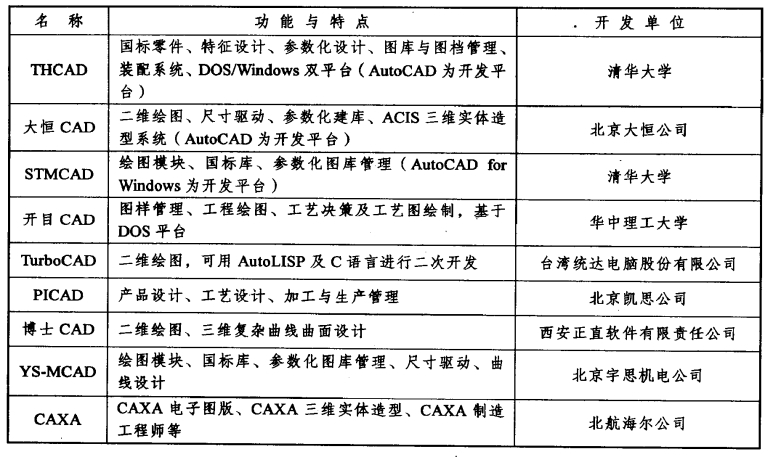

2.国内CAD应用软件简介（表2.1）

表2.1　国内常见CAD应用软件
