默认:几何专家有系统默认的特征类型和线的角度。标准的特征默认是线。当几何专家默认为线时,就会自动输入角度值,如90°/270°或0°/180°。这个角度将取决于线条最后的参数输入。有时一条直线不是一个合适的特征选项,在这种情况下系统会默认特征为一个圆弧。这种情况只发生在之前的特征是一条没有约束的线。几何专家这条线的尺寸对应之前和之后的特征详细定义。没有约束的特征不会绘制在屏幕上,直到系统指定包含了所必需的参数信息。
点选择:尽管几何专家包含了所有的技术信息,但是它还是不能在一个连接的位置判断出正确交点。当有两个或更多有效的交点时,系统将会弹出点选择对话框让用户去选择正确的交点。用户选择了正确的交点后,几何专家将建立几何连接外形,并继续下一行的特征定义。
半约束点(终止点):有时候,一个特征只有一个位置(任一水平或垂直)被要求定义,这种情况被称为半约束位置。当几何专家能从半约束位置计算出另一表格中的信息时,那么半约束位置是有效的。
当半约束位置有效时,那这一行将会以黄色高亮显示,允许用户在这一行中输入参数信息。如果半约束位置无效,那么这一行将会以黑色显示,提示这一行需要添加哪些参数信息才能使这个位置变得有效。如果一行输入不完整的参数,将弹出错误提示。
Half Line Point(射线点):一个射线点是有效的,只能建立任一水平线(角度值=0°或180°)或垂直线(角度值=90°或270°)。如果建立一条水平线,在Y方位上必须给定一个有效的射线点;如果建立一条垂直线,则在X方位上必须给定一个有效的射线点。
Half End Point(半终点):如果这条线没有被其他的特征完全定义,那么只有半终点是有效的。给定一条水平或垂直线的半终点与其他线条参数信息相同,系统能计算出另一半的终点。如果半终点是在0°/180°或90°/270°情况下的线条,这个半终点功能适用于一射线点,尽管这条连接线会被建立,但这个半终点将不会绘制出来。
Half Center Point(半中心点):当一个圆有一个半径值并且与之前的特征图形相切时,这个半中心点是有效的(之前一定要有一个特征图形)。给定一个半径值以及一个水平位置和垂直位置的相交处作为一个中心点,系统能计算出另一半相切的中心点。
插入和删除行:选择【编辑】→【插入列】命令(Alt+I)在几何专家中插入一个空白的特征行。如果可能的话,当新的一个行中被定义了正确的参数信息,那么系统将会重新计算当前已经建立好的特征外形,并变更成当前修改过的特征图形。(www.daowen.com)
选择【编辑】→【删除列】命令(Alt+K)可以删除已经在几何专家中建立好的特征行,系统同时会重新计算这个几何专家列表中定义的几何图形。
圆弧与倒圆角:圆弧和倒圆角都是通过一个半径值来定义一个圆,但两者并不相同。一个倒圆角外形是通过一个圆弧半径和两个特征之间的交点来产生一个倒圆角,这个圆角建立在与两个特征相切的位置时,同时相切于这两个特征外形。因此这个倒圆角完全取决于这两个特征。这表明系统能使用倒圆角功能来计算在随后的特征行中的参数定义。所以倒角功能是不能用来单独建立一个特征的。
一个圆弧也可以建立两个特征之间的连接,这两个特征可以相交也可以不相交。当一个圆弧特征被定义好并进入下一个特征的定义时,这个圆弧可以作为一个几何图形被建立在工作区域中。
在处理半约束的线(参数信息有限的线)时,指定详细的相切位置是非常有用的。几何专家假设这半约束的线会与之前的特征相切。在多数情况下,这已经完全可以满足用户的需求,但有时一条半约束的线要与之前的圆相交并且与之前的圆相切,这时需要终止与之前的特征相切。
就以之前的特征相切而论,如果在一个圆与半约束线之间定义一个半径值,那么这个圆弧(相当于倒圆角)必须用来考虑相切计算的结果。这条线将被产生相切于两条圆弧(倒圆和下一个圆弧),倒圆不能使用在这个例子中,因为倒圆被系统忽略直到相交完成,正确的相交离开圆弧不能产生。如果没有倒圆,一个半径为0的圆弧将产生。它将允许系统绘制与前面的圆相切的线,在与前一特征相交处绘制一个尖点,如图2-64所示。

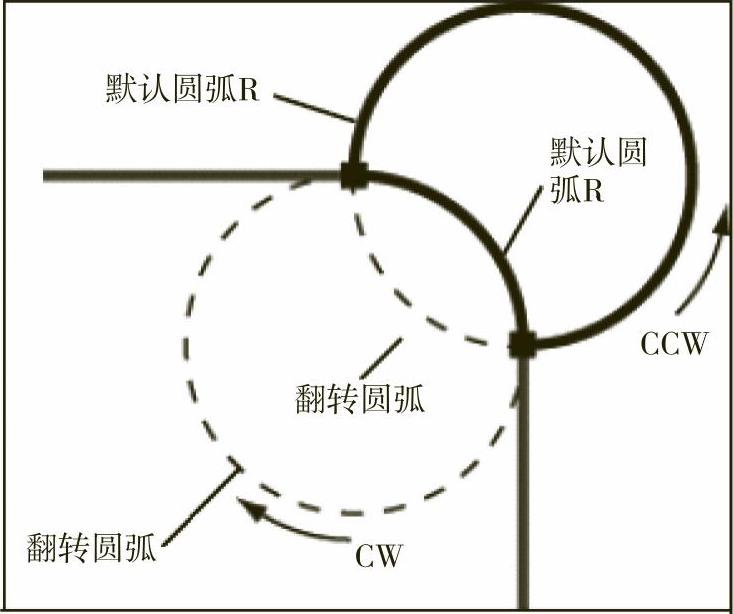

图2-64 绘制圆角
