实体解析子功能面板包括了四种功能。

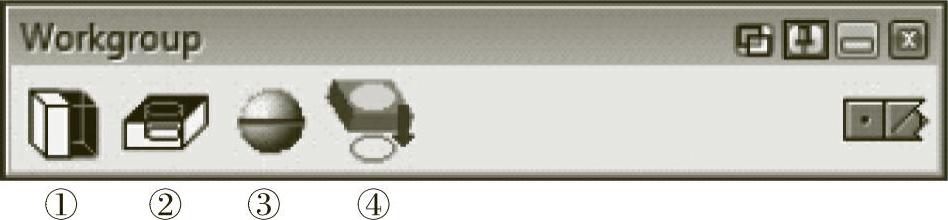

图形解析：这个功能是从实体或曲面的边界提取一个几何图形特征。可以选择单个面或边界。如果要从实体或面上抽取几何图形，那么一定要开启选边／选面方式。如果被选择的是一个封闭或连接的轮廓线，抽取出来的外形会自动建立连接。选择了边界或面之后单击“执行”按钮将从图形中抽取出几何图形，如图2-53所示。

通常，这个功能将抽取选择的边界作为Splines曲线或曲线。然而，如果发生Spline曲线边界能转换成线或圆可以在指定的公差范围内，抽取的几何图形产生线或圆。几何图形抽取对话框允许用户指定一个公差值，将用来确定被选择的边界在一个指定的公差范围内抽取曲线转换成线和圆。一个大的公差值将把更多的Splines曲线转换成线和圆。当一个合适的公差被定义时，将保持工件模型的实体性质。当公差设定为0时，抽取的几何图形将明确指定这是条线或一个圆。

圆孔解析：这个功能是用来从一个实体或曲面的孔上抽取一个圆。这个功能在钻孔时很有用处。创建一个钻孔操作，必须选择点或圆特征。这个功能允许用户在一个模型现有的孔上抽取一个圆作为钻孔操作的对象特征。

在什么情况下使用这个功能，当任一实体或曲面被选择时和系统将扫描被选择的特征自动寻找特征上的所有孔。一个圆孔的侧壁必须与当前CS坐标系相垂直。另外，一个边缘孔上的圆环必须是一个圆或Spline曲线，一定不能是Polyline（线的截面近似与圆）连续线。当圆孔解析被执行时，产生的几何图形将全部是圆。任何边缘孔是Splines曲线时，可以指定一个公差范围来将抽取处理的图形转换成圆。不在指定公差范围内的图素将不会产生圆。被选择的图形将在特征孔的底部产生圆，这样可以让钻孔操作更容易地指定最深的位置。

分模线：这个功能是从一个实体或曲面上创建一条分模线。分模线在面的曲面法线与当前的坐标系统平行但不是在边缘上的地方产生。在面上的唯一的点上正常转变和通过平行于这个CS坐标系。这个功能在很多形状中不能使用，比如立方体。一个立方体的曲面法线有无限个点与CS坐标系平行。如果要在立方体上得到分界线可以使用其他的方法，如图2-54所示。

图2-53 轮廓线操作

1—实体边界图形解析 2—圆孔解析 3—分模线 4—轮廓线

(www.daowen.com)

图2-54 分模线

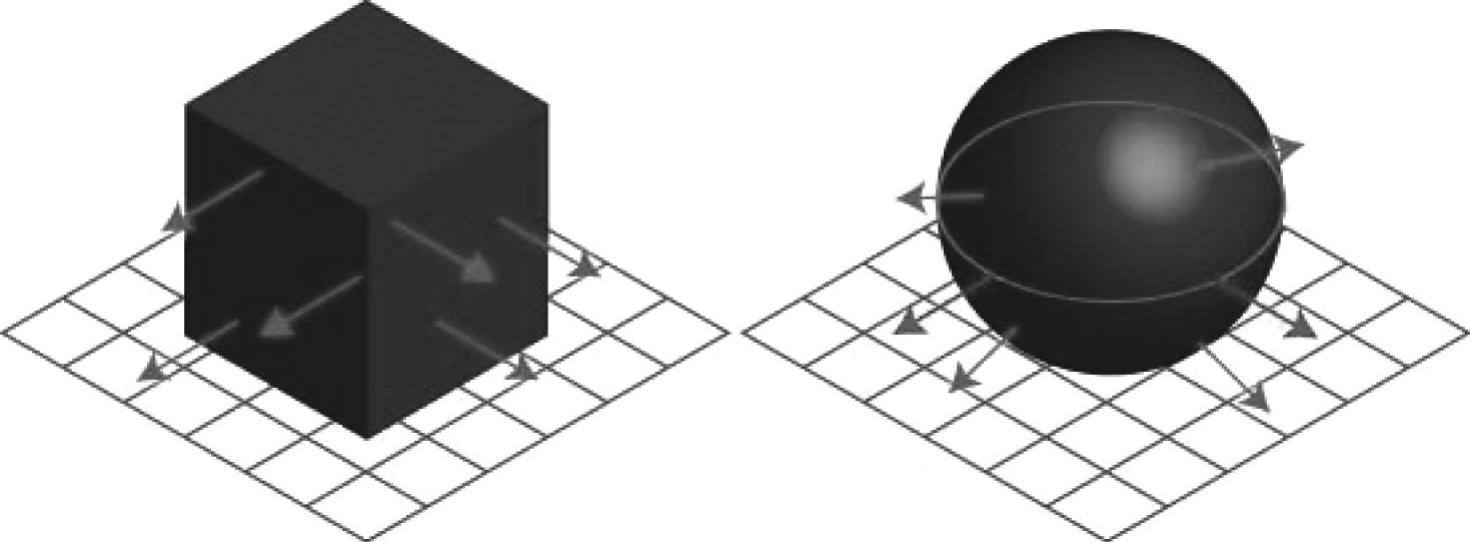

显示立方体上正常平行曲面法线，和一个球体上的唯一的一个与CS坐标系平行的法线（红色箭头）像之前所说的那样，这个功能能用来帮助用户建立一条分模线来把曲面或实体从分模线位置上分开。通常模型分开成两部分，两个型腔和型心。这分开的两部分必须沿着分模线相配合和完全封闭的曲面来产生需要的模型。由于简单的模型，这条分模线往往是简单的平面通过这个部件的中间。不过，一条平的分模线将不会在更复杂的情况下使用。

在使用这个功能之前，你的模型应该完全适用于这个功能，包括任何增加的绘制的角度。使用这个功能，分模线将创建在选择的所有曲面和实体上。分模线功能使用在当前的坐标系的深度轴上，这个模型将在这个轴的方向被分开。分模线是一条曲线，曲面法线矢量与坐标系（或绘制的轴垂直）相平行在每个点。这个分模线功能建立的几何图形将用来建立分模线曲面。

利用分模线画一个分模曲面的最好的方法是使用一条直线通过分模线作一个扫描曲面出来。分模曲面建立后，可以利用这个曲面来分割这个部件，如图2-55所示。

图2-55 绘制分模面

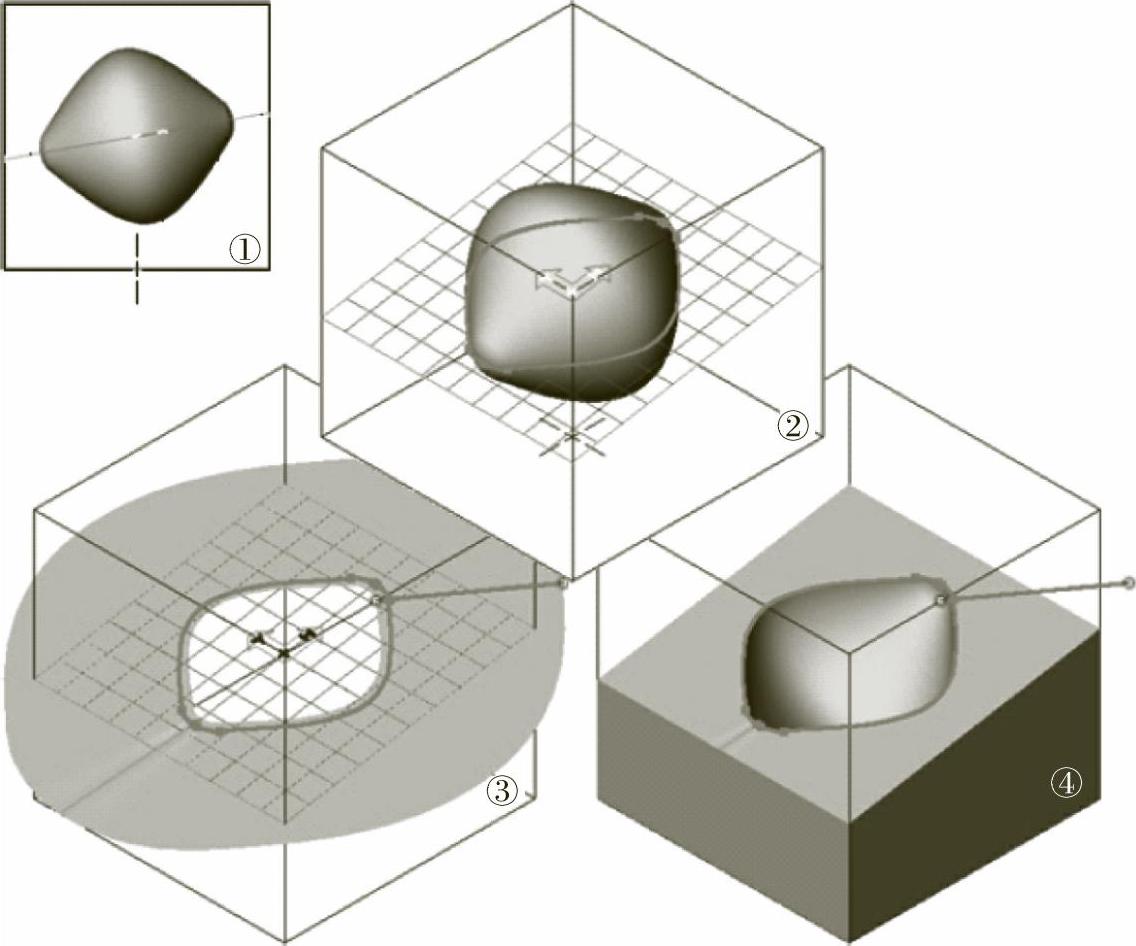

1—原点方式 2—创建几何分模线 3—一个使用几何分模线作为引导线的扫描曲面 4—使用扫描面来建立一个模型

轮廓线：这个功能是通过选择单个或多个实体或曲面来建立一个几何轮廓线。这个几何轮廓线是建立在当前坐标系的0深度上。这个功能对得到一个实体或曲面的轮廓外形线非常有用，如图2-56所示。
