大多数的连接都是由软件自动计算的。若在屏幕上选有两个图素时，选择几何建构面板上的点连接按钮（也可以单击鼠标右键选择“连接／取消连接”选项），软件就会自动在两个图素的交点或切点上建立一个连接。不能自动建立连接时，就会在两个图素的交点或切点上建立一个普通的点。一旦一个图素上有两个连接时，就会被视为已完整连接，必须在原来的外形上打断一个连接才能加入另一个连接。

如果在两个黄色图素的交点或切点上已存在一个普通的点，这个点就可以转换成一个连接点。这个功能可由几何建构面板上的“连接／取消连接”按钮来完成，按住Shift键选取点及两个与此相交的图素，就可以将此点变成一个连接点。这些必须是唯一被选取的项目。接着在“连接／取消连接”按钮上单击，这个点就会变成一个蓝色小方块。若这些图素中的一个（或两个）已经与其他的特征连接，这个图素就会变成蓝色并会被修剪，如图2-2所示。

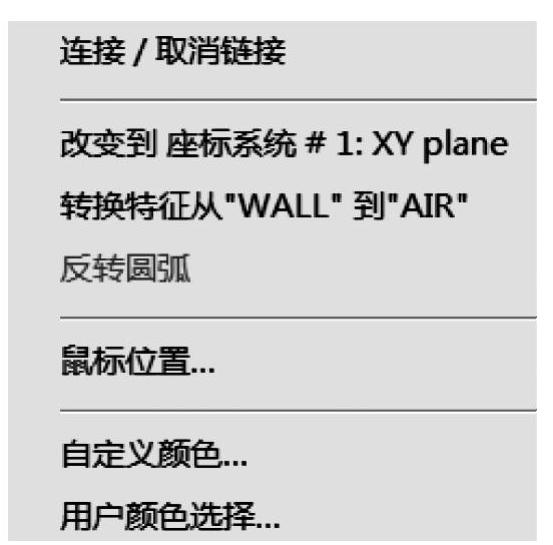

图2-2 右键菜单选项

下面将列出四个原因，解释为何有时“连接／取消连接”按钮不能执行连接的动作功能。

•其中一个图素上已经有两个连接约束。

•这个点不是这两个图素真正的切点或交点。(www.daowen.com)

•在大多数的事例中，是选择了太多或太少的几何图形。

•有多个图素在被选择的范围之内。

多个图素被选择的最好方法就是将【视图】→【标签】选项开启。若所有的号码都清楚可见，这个位置就只有一个图素；若这些号码看起来很混乱，就是有相重叠的图素，然后可以试着将所有重叠图素删除。若不小心将最后一个图素删除，可以使用【编辑】→【取消】（Ctrl＋Z）功能，恢复最后一个动作步骤。

开放外形：修剪外形的最后一个图素时，需要在要修剪外形之处建立一个点。这个图素必须是黄色的，选取点和图素后单击“连接／取消连接”按钮，这个点就会变成一个黄色小方块。若这个图素上已有一个连接或终止点，图素就会变成蓝色并被修剪。

圆弧：在连接圆时，将会使用圆中最短的一边并将其余边修剪掉。若要用圆中较大的部分，可以在圆修剪完之后再选取这个圆，并使用【修改】菜单中的反向圆弧。
