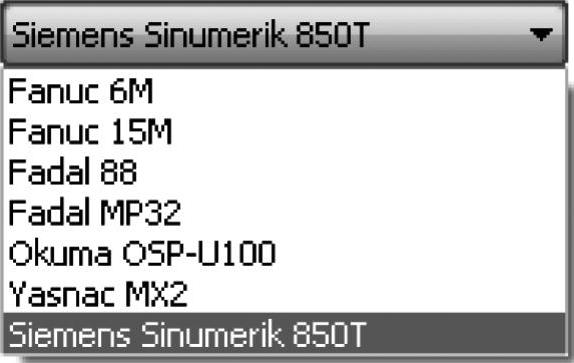

当用户进入系统时需要使用对话框，它包含文本框、按钮、复选框和下拉菜单等。对话框可以在工作区移动，可以通过双击标题栏卷起。

可移动对话框：大多数对话框可以在屏幕上移动。对话框的顶部是标题栏，它显示对话框的名称。拖拽标题栏可以移动对话框，单击右上角的按钮可以关闭对话框。双击标题栏可以卷起对话框，当光标停留在对话框时，它才展开；再次双击可以恢复它的正常尺寸。这个功能可以保持界面整洁和增加工作区的大小。

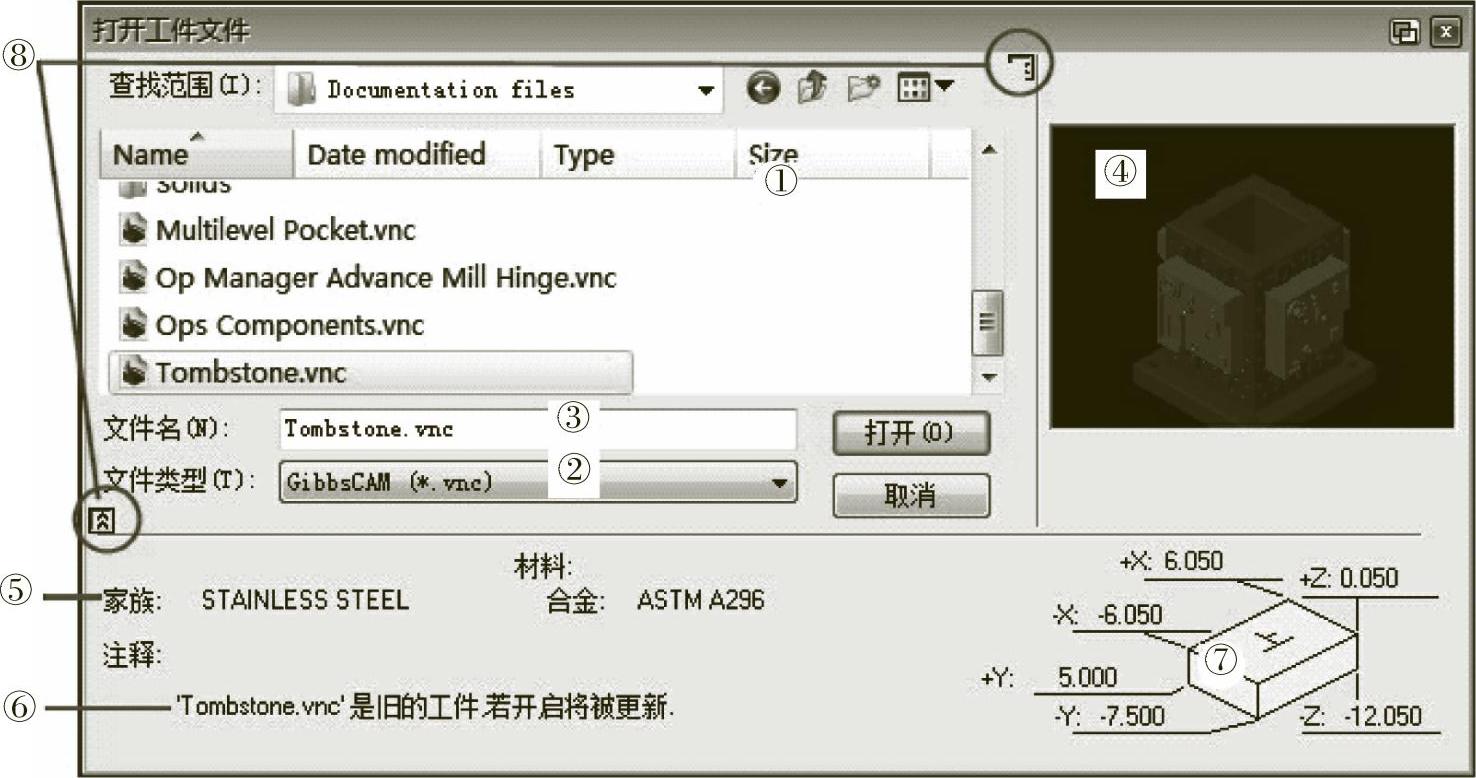

打开对话框：用来寻找、预览和打开文件。可通过文件菜单或单击文件控制对话框中的“打开”按钮显示。当你选择了一个VNC档案时，该工件将会提供它的预览和尺寸等信息。下面的例子显示一个铣床工件和车床工件的信息，如图1-22所示。

图1-22 对话框

1—工件文件夹 2—打开文件类型 3—打开文件名 4—工件预览 5—材料信息 6—工件注释 7—工件尺寸 8—显示／隐藏箭头

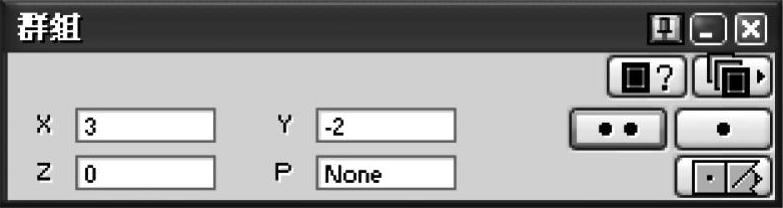

几何图素对话框：用于在绘制几何特征时输入图素信息。所有的几何图素对话框顶部有当前工作群组名和选择对话框，包括实体、曲面和坐标系统，如图1-23所示。

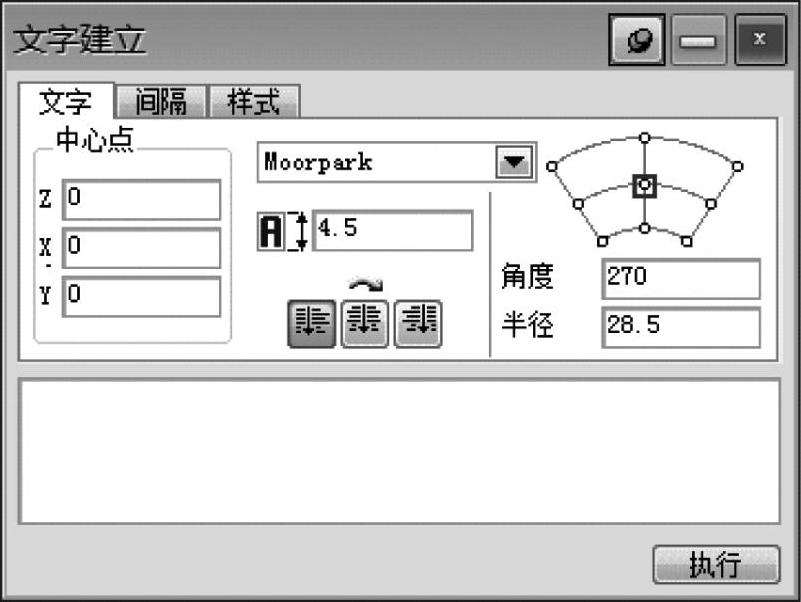

文字建立对话框：包含【文字】、【间距】和【文字流】选项卡。单击选项卡进入相关窗口。底部有文字输入区和“执行”按钮，如图1-24所示。

图1-23 几何图素对话框

图1-24 文字建立对话框

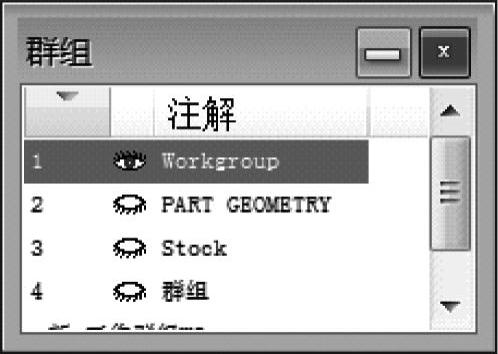

工作群组选择对话框：工作群组选择对话框用来选择、切换、显示和产生新的工作群组。当前工作群组始终是高亮的，双击眼睛图标可以切换该工作群组中的图素在屏幕上的显示／隐藏。除当前工作群组外，其他工作群组中的几何图素为灰色，且不可选择，这些群组被称为背景工作群组。按住Shift键可以选择连续的多个群组，按住Ctrl键可以选择多个非连续的群组，如图1-25所示。

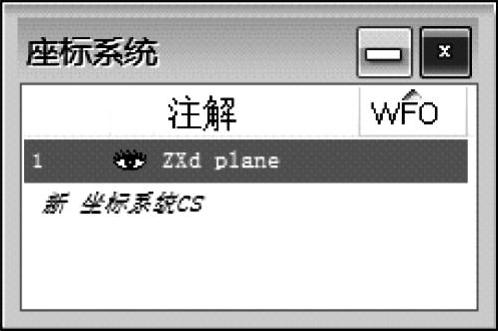

坐标系统选择对话框：当前坐标系统总是高亮显示的。双击眼睛图标可以切换该坐标系统的标记的显示／隐藏。坐标系统的标记在绘图区内显示为红色，且可以被选中。按住Shift键可以选择连续的多个眼睛图标，如图1-26所示。

图1-25 工作群组选择对话框

图1-26 坐标系统选择对话框

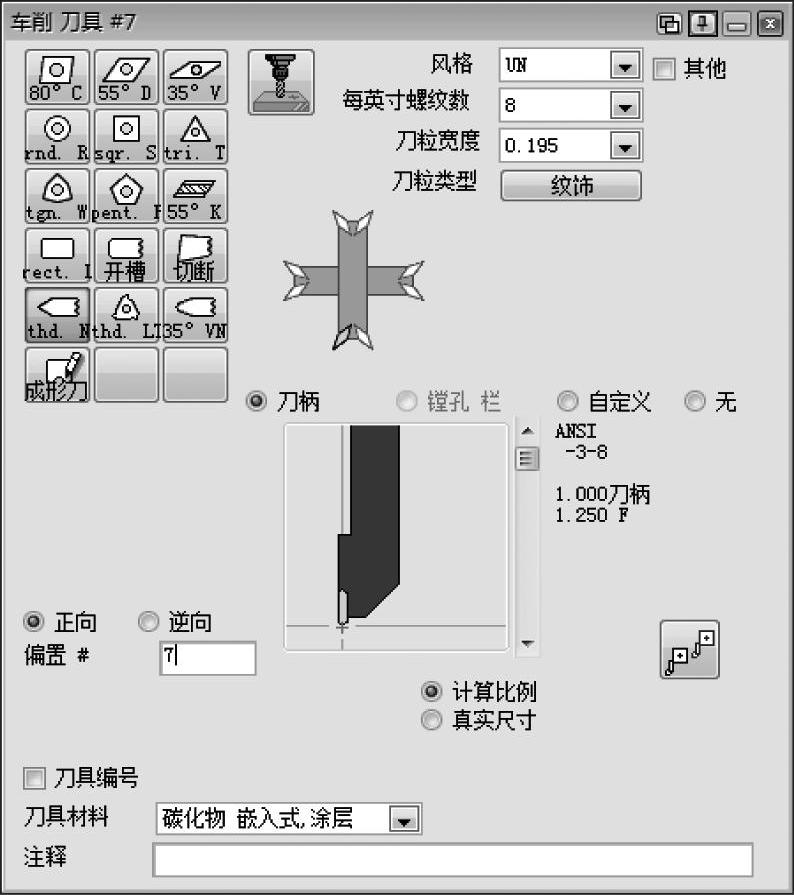

刀具对话框：用来定义加工当前工件的刀具。每个刀具对话框有一个当前刀具类型的图标（根据机床的类型确定可用的刀具类型，例如车铣加工中心可以定义车刀和铣刀）。另外，有一个大的选择刀具类型的图框和指定刀具尺寸的文本框，它的尺寸不会随着输入尺寸的变化而改变，如图1-27所示。

图1-27 刀具对话框

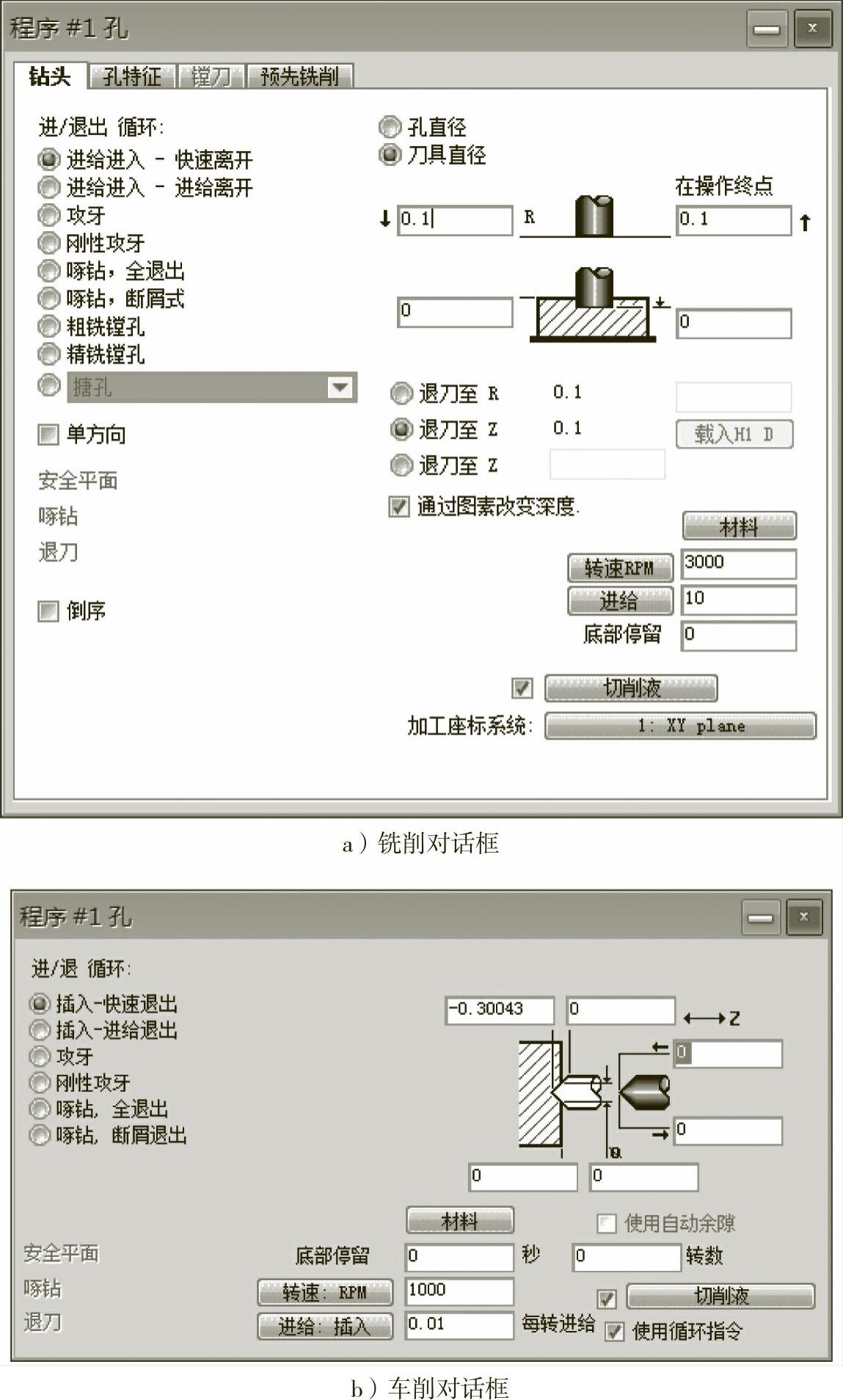

工艺对话框：用来定义生成的刀具路径的相关参数。当一个加工策略和一把刀具被拖放进同一个工艺项目下时，该对话框自动打开。对话框的改变取决于多个条件。该对话框如图1-28所示。

图1-28 工艺对话框(www.daowen.com)

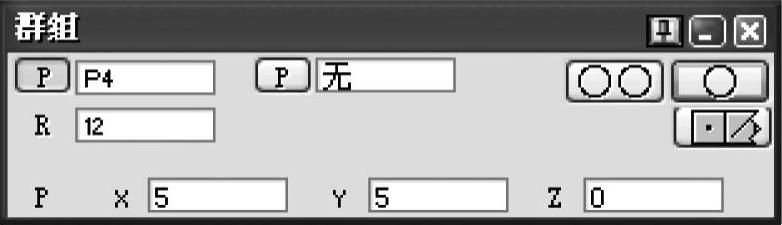

文本对话框：文本对话框供用户输入文本。当单击文本对话框时，有一个闪烁的光标提示输入文本。移动光标单击下一个文本框，可以轻松地切换填写下一个文本框。在文本框中，双击可以选中其中的全部文本（高亮），新输入的文本将替换掉当前所有内容。如果需要选中文本框中的部分文本，按住鼠标左键在需要的文本上拖拽即可。数值文本可以识别十进制的逗号和小数点数值。从一个文本框切换到另一个，可以使用鼠标单击下一个，或者使用Tab键快速切换。使用Tab键可以切换到下一个文本框，并使文本框的文本高亮成为选中编辑状态。按下保持Tab键，可以一直切换到需要的文本框，如图1-29所示。

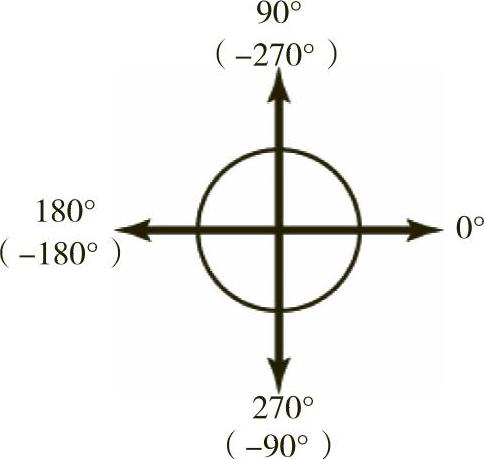

文本框中的文本可以被复制、剪切和粘贴等，可以使用快捷键Ctrl＋C、Ctrl＋X和Ctrl＋V，或者使用【编辑】菜单中的相应命令。请注意输入的数值是基于标准笛卡儿坐标系统的，允许输入负值，如图1-30所示。

图1-29 文本对话框示例

图1-30 坐标示例

计算功能：所有的数值输入框都支持一些标准的运算功能，如加、减、乘、除（如你按“M”键，系统会自动乘以25.4，这是英制转公制的好办法）。按下“＝”键或“Tab”键会计算出最终的数值。

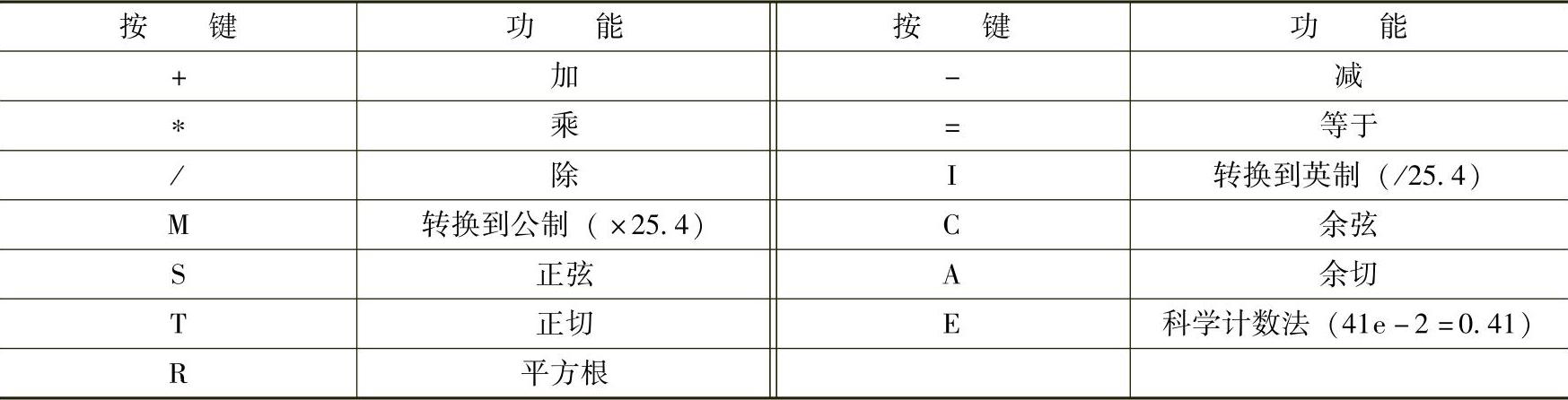

表1-2列出了各按键对应的计算功能。

表1-2 计算功能

单选框：单选框有两个或更多选项。当一个选项被选中（开）后，其他选项不可选（关）。被选中的选项显示为黑色的圆点，如图1-31所示。

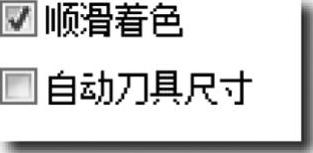

复选框：为每一个选项提供。在一个复选框中单击可以选择或取消选择该选项，当复选框内有一个黑色对号时为选中，如图1-32所示。

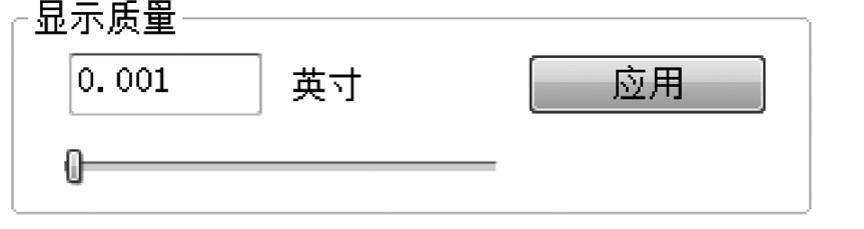

滑动条：当指定值没有被严格要求时，可能会使用滑动条，它是在一些对话过程中使用的一个界面项目。用户可键入数值或使用滑动条。例如，在显示选项对话框或者在属性对话框里定义弦高度，用户可以控制图素的显示效果：把滑块移到左侧使用较小的值，移到右侧使用较大的值。当滑块被移动时，数值随着运动更新。在弦高度中，滑动条数值范围从0.0001 in到0.1 in（英制）或者从0.001mm到3mm（公制），如图1-33所示。
