如何更快地使用上下文菜单命令进行列表操作

在系统中有三种列表,包括刀具列表、工艺列表和操作列表,分别用来描述刀具、工艺和操作路径。列表的位置不可移动,一个列表允许有多个项目。通过单击列表顶部或底部的箭头可以卷动列表,每单击一次向上或向下移动一个项目,列表可以通过按住箭头或鼠标拖拽快速卷动。当快速卷动时,列表每次卷动6个项目;当快速卷动时,箭头变成红色,如图1-17所示。

在项目之间的三角空隙下,按下Shift键并双击,将产生一个空白的项目位置;在一个空白的项目上,按下Shift键并双击,将删除该项目。为了更迅速地使用列表,可以使用上下文菜单命令。

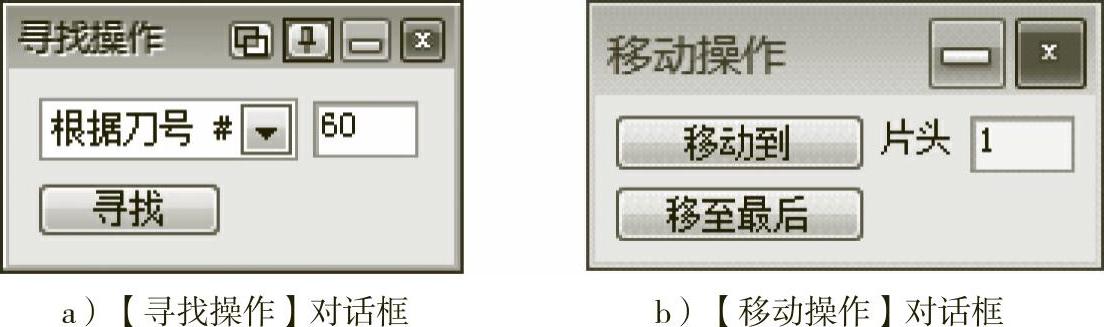

在列表的任意箭头处单击右键,将弹出寻找菜单;右击一个项目也会弹出一个菜单,包括寻找和移动等对话框,如图1-18所示。


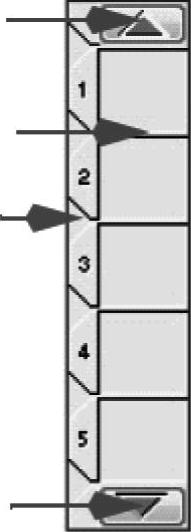

图1-17 列表


图1-18 操作对话框

1.刀具列表

刀具列表提供定义切削工件的刀具。双击一个空白的项目,将产生一个刀具并弹出刀具定义对话框,它包含刀具类型、尺寸和材质等信息。每次只可以显示一个刀具的窗口。

刀具项目显示刀具的类型和尺寸,它随着刀具的定义及时改变。刀具列表允许同时包含铣刀和车刀,每种刀具拥有唯一的图片,帮助用户快速识别。

刀具列表通过顶层面板进入,它最多允许一个图档中有999把刀具,刀具列表不要求是连续的,在它们之间允许有空的项目。

单击任何工件的刀具列表选择操作列表时,可以使用鼠标滚轮卷动列表。使用Ctrl+鼠标滚轮可以每次滚动多个项目。在之后的工艺和操作中也可以使用同样的方法。

刀具列表中的刀具可以通过默认工件自动产生,如图1-19所示。

2.工艺列表(www.daowen.com)

工艺列表用来定义刀具路径和产生操作。一个工艺项目需要两个要素:刀具列表中的单一刀具和加工面板中的一个加工策略。当这两个要素被拖放进同一个工艺项目时,一个工艺产生。安全平面值、切削深度、进给率和其他项目都在工艺对话框中定义。通常需要选择几何图素或实体等,然后在加工面板下单击“进行”按钮产生操作(刀具路径)。刀具路径生成后,一个或多个操作将产生在操作列表下。一旦操作已经产生,工艺项目可以删除,因为相关的信息已经储存在操作中。

请注意:在一个列表下可以同时定义多个工艺计划。它将使用相同的图素或曲面等生成一组操作。例如,可以将钻孔、镗孔和攻牙用在同一操作(因为它们可以共用图素圆心点);可以用预钻孔、粗加工和轮廓精加工同样的图素或实体等;在一个列表下可以结合使用多种工艺,但是最多不可以超过99个项目。工艺列表不要求是连续的,在它们之间允许有空的项目,如图1-20所示。

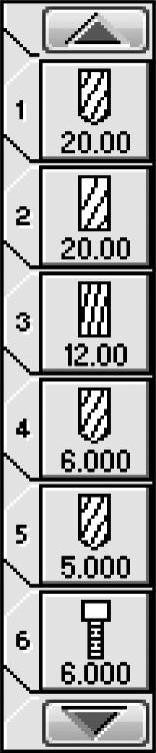

图1-19 刀具列表

3.操作列表

操作列表通过工艺和刀具产生。操作储存了刀具路径(刀具的切削运动)和工艺信息。一个工艺最少产生一个操作,多个工艺将产生多个操作。软件允许使用操作列表产生最后传输到CNC机床的程序。

一个工件中最多允许16000个操作。操作列表不要求是连续的,在它们之间允许有空的项目。

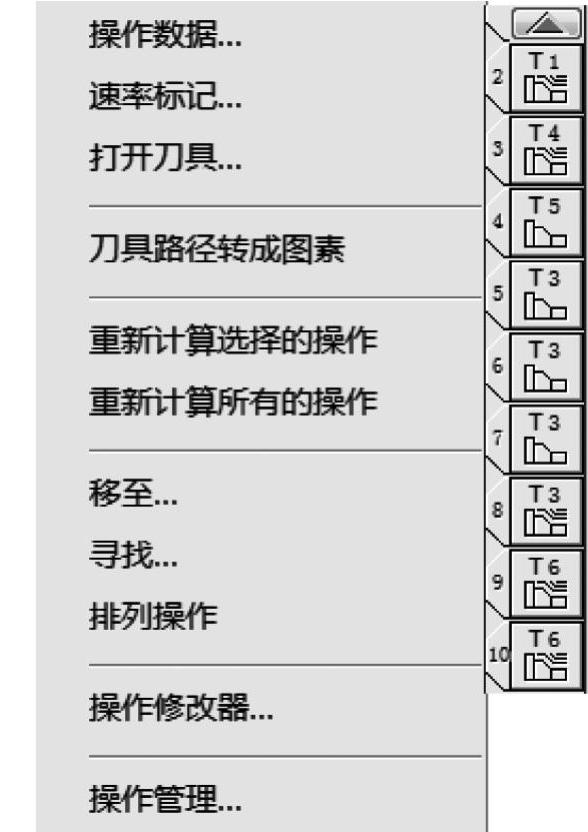

操作列表拥有比其他列表更大的上下文菜单(右键菜单),菜单包含多个可以应用在操作或路径中的命令,“寻找”和“移动”命令通常也包含在内。操作列表如图1-21所示。

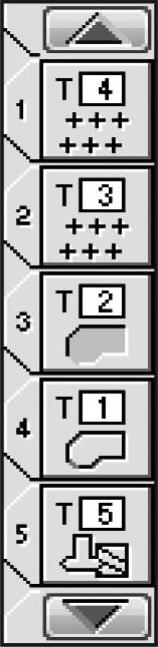

图1-20 工艺列表


图1-21 操作列表
