绘图区几乎充满整个当前窗口。当双重箭头出现时，可以通过拖拽改变窗口的尺寸。所有的几何图素、刀具路径和渲染效果都在绘图窗口中显示。工作区包含在绘图区内，工作区的尺寸通过文档对话框设定，并显示默认毛坯的状态。工作区可以使用视图控制面板或快捷键移动和重定位。

面板是一组按钮项目或可弹出项目。在系统中，有几种不同的基本面板。在顶层面板中，有视图控制、加工、模拟仿真和图素绘制等面板。

1.主面板

主面板由一组按钮组成，这些按钮可以开（按下）和关（释放）。单击一次按钮打开它，可以进入相关的对话框或面板，再单击一次关闭它，将隐藏它的对话框或子面板。顶层面板是无法移动的，它提供进入系统的功能、面板和对话框。

顶层面板的显示取决于当前的界面层别。当层别1有7个按钮（包括右边的进入精灵功能的滑动钮）时，层别2有16个按钮。有些菜单在两个界面层别中都会出现，如文件、图素、刀具、加工、视图、仿真和后处理，如图1-12所示。

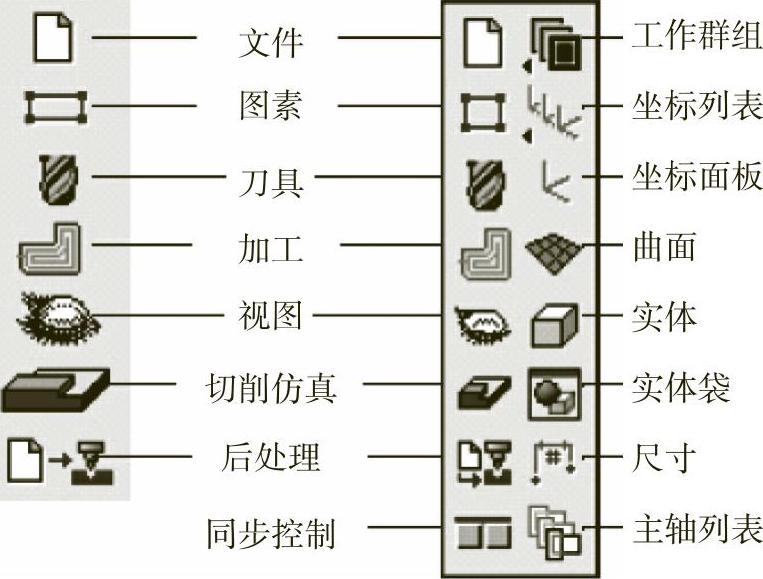

图1-12 主面板

2.视图控制面板

视图控制面板如图1-13所示，它可以让用户很容易改变当前零件的显示视角。按钮可使用户快速进入标准视图、重绘和取消放大等。中间的轨迹球允许你动态地旋转工件的显示视角。当光标位于球上时，变成手形，它允许旋转拖动它，中间黑色的矩形轮廓线表示出工件的方位，T字符号表示工件的顶部。视图控制不会影响工件的实际尺寸。

当得到想要的视图后，随即释放按钮，工件将重绘在新的视图中。轨迹球有4个围绕在矩形轮廓周围的箭头（定位在12点钟、3点钟、6点钟和9点钟方向），它们叫做坐标轴柄。拖动坐标轴柄可改变单一轴视角，即绕每个轴的垂直、水平和环绕方向，它们的移动基于当前视图。轨迹球可通过拖拽边界移动。

双击它的外围圆环，视图控制面板会折叠成一个矩形块，让你可以使用更大的绘图区域；如果需要展开，再次双击它。

右键单击或Alt＋单击顶视图、原始视图、等角视图、前视图或侧视图时，零件的视图将会反转方向。另外，毛坯和图素的显示将在屏幕上实时重绘。用鼠标右键拖拽轨迹球，毛坯和图素会动态显示在工作区的旋转动作。

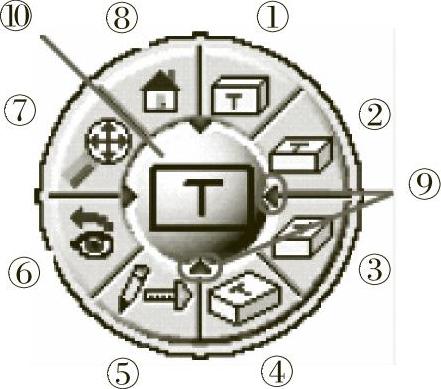

图1-13 视图控制面板(www.daowen.com)

1—顶视图 2—前视图 3—右视图 4—等角视图 5—重绘 6—前一视图 7—全屏显示 8—原始视图 9—坐标轴柄 10—轨迹球

3.绘图面板

绘图面板为一组相关功能面板。当一个按钮按下时，它保持被按下的状态，并且弹出子面板或几何专家表格。绘图面板可以定位在屏幕的任何位置，甚至工作区以外。通过拖拽标题栏可以移动它。屏幕显示几个绘图面板取决于用户安装的模块和许可，主要的绘制面板是几何图素面板，另外还有实体、曲面、坐标系统和尺寸标注等附加面板，这四个面板只会出现在界面层别2中，如图1-14所示。

4.加工面板

该面板有工艺项目及其对应的按钮，可以通过拖拽放在工艺栏中产生加工操作。加工面板可以移动到屏幕的任意位置，如图1-15所示。

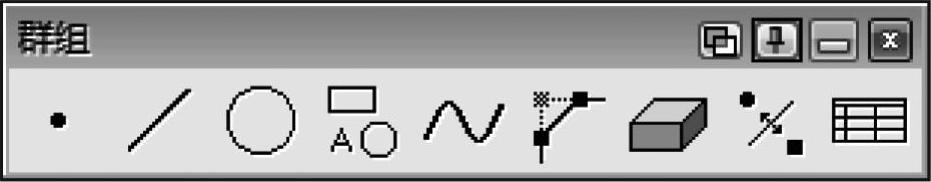

图1-14 绘图面板

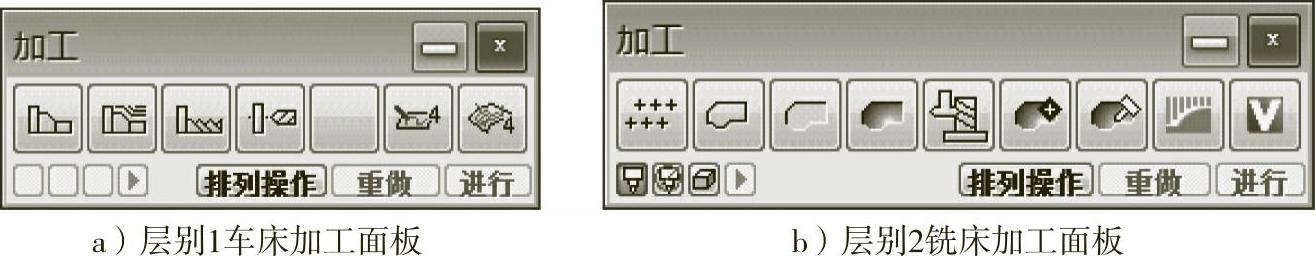

图1-15 加工面板

5.仿真面板

它提供切削仿真的控制条，允许控制模拟的速度、刀具路径的仿真和刀具的显示，如图1-16所示。

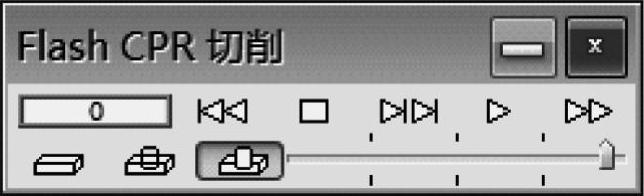

图1-16 仿真面板
