Proteus提供了ENC28J60以太网接口模型，它具备以下的仿真功能：

●SPI接口。

●8KB的内部RAM。

●通用、MAC、MII和PHY寄存器。

●网络封包的发送和接收。

●DMA操作（计算校验和，内存拷贝）。

●包接收过滤（单播、多播、广播、Magic Packet、模式匹配、Hash表、校验和）。

●省电模式。

●LED输出。

●中断逻辑。

●复位逻辑。

限制：

●内置的自检控制器没有模型。

在使用该模型前，需要安装网络封包截取软件WinPcap，可以从WinPcap的官方网络免费下载使用。

在使用ENC28J60发送和接收数据包前，必须先进行初始化设置。一些配置选项需要根据应用情况进行修改。通常应在复位后立即完成初始化任务，并且不再更改。在初始化过程中，需要配置一些MAC寄存器。这些寄存器只需配置一次，而编程的顺序并不重要。根据不同的应用，还需要对3个PHY模块寄存器中进行配置。

在接收数据包前，必须对接收缓冲器进行初始化。使用大量数据并经常交换数据包的应用，需要把大部分存储空间分配为接收缓冲器。需要保存已发数据或有一些数据包需要发送的应用，应分配较少的接收存储空间，所有未被用作接收缓冲器的存储空间都作为发送缓冲器。要发送的数据应写入未使用的空间。但在发送完一个数据包后，硬件会在存储器中数据包最后一个字节后写入一个7B的状态向量。因此，主控制器应在接收缓冲器的开始和每个包之间预留至少7B，不需要对发送缓冲器进行特定的初始化。

下面的例子中移植了Microchip提供的一种TCP/IP协议栈，该协议栈服务于标准的、基于TCP/IP的应用程序（HTTP服务器或邮件客户机等）。

Microchip TCP/IP协议栈为多层结构，如图5-19所示。每层的实现代码唯一个独立的源程序文件，而服务和应用程序接口（API）则通过头文件或包含文件定义。与TCP/IP参考模型不同的是，Microchip TCP/IP协议栈中各个层之间可以直接访问，而不需要逐层访问。关于一个层是否绕过相邻模块来获得所需的服务，主要根据服务开销的大小来决定。另外还添加了两个新模块：StackTask和ARPTask，StackTask用于管理协议栈及其所有模块的操作，而ARPTask用于管理地址解析协议（ARP）层的服务。

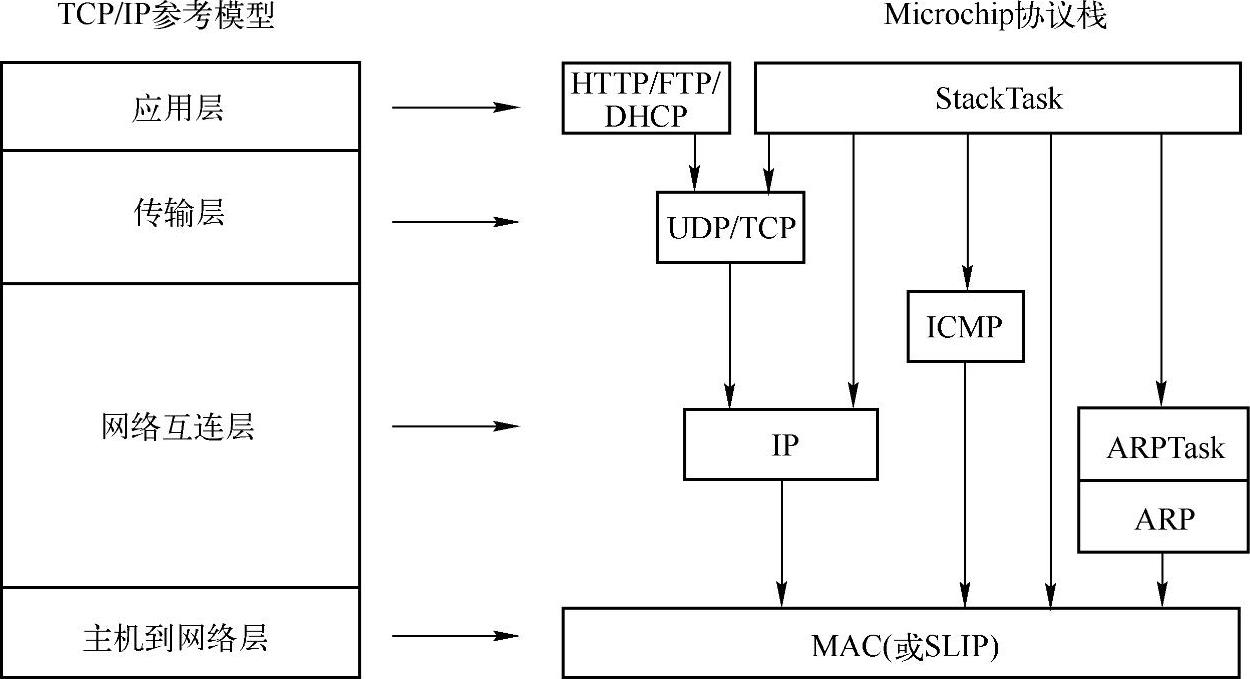

图5-19 Microchip TCP/IP协议栈的多层结构

TCP/IP协议栈的某些层必须能异步执行某些定时操作。为了能满足这个要求，并与使用其服务的主应用程序保持相对独立，Microchip TCP/IP协议栈使用了一种称为“协同式多任务处理”技术。在协同式多任务处理系统中，同时存在多个任务，每个任务执行完自己的作业后交回控制权，这样下个任务才能够执行作业。新增加的StackTask和ARPTask都是协同式任务。

Microchip TCP/IP协议栈被设计为独立于任何操作系统，它可实现自己的协同式多任务处理，因此它可以独立使用而不必依赖其他操作系统。但是，使用Microchip TCP/IP协议栈的应用程序自身必须使用协同式多任务处理方法。需要注意的是，Microchip TCP/IP协议栈没有提供一般TCP/IP协议栈中的全部模块，但是在需要时可以将它们作为单独的任务或模块来实现。

另外，本例中还采用了Microchip公司提供的MPFS文件系统，这是一个基于ROM的简单文件系统，适合于小型嵌入式环境。Microchip公司提供了一个命令行应用工具：MPFS.exe，用于将网页转换为MPFS文件系统映像，该映像可以是bin格式，可以直接用来更新服务器的页面，也可以是C语言文件格式，需要与服务器源程序一起重新进行编译。

MPFS命令格式为MPFS.exe.\Webpages MPFSimg.c/c

如果希望更新网页内容，则需要进行如下操作：

1）把生成的文件"MPFSimg.c"放到IAR项目的INC目录下。

2）将#include"..\Include\Compiler.h"改为#include"Compiler.h"。

3）将MPFS_Start[]数组中的最后一组数据{0x04，0xffffff，...}改为{0x04，MPFS_END，...}。

4）重新编译整个项目。

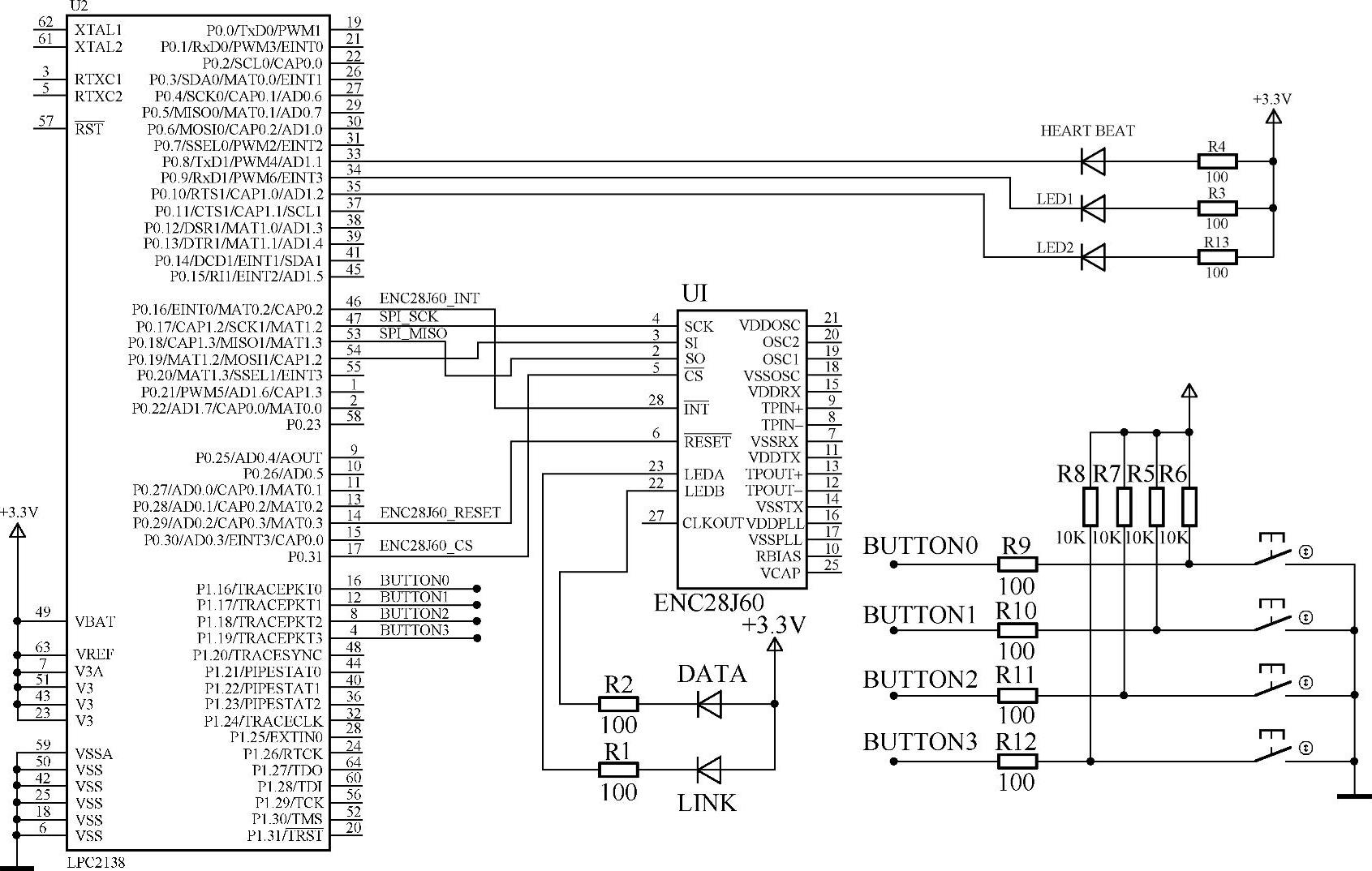

例5-7图5-20所示为LPC2138与ENC28J60的接口应用电路。LPC2138通过SPI1（即SSP）与ENC28J60接口，P0.16、P0.17、P0.18、P0.19、P0.29和P0.31分别连接ENC28J60的INT、SCK、SI、SO、RESET和CS端。本例虚拟了一个HTTP服务器，它的IP地址是192.168.0.128，可以通过任何一款网页浏览器进行访问。启动运行之前，先将计算机的IP地址设置为192.168.0.100，在图5-19所示电路中运行Proteus仿真程序，然后启动IE浏览器，在地址栏输入192.168.0.128，即可访问虚拟HTTP服务器，如图5-21所示。

图5-20 LPC2138与ENC28J60的接口应用电路

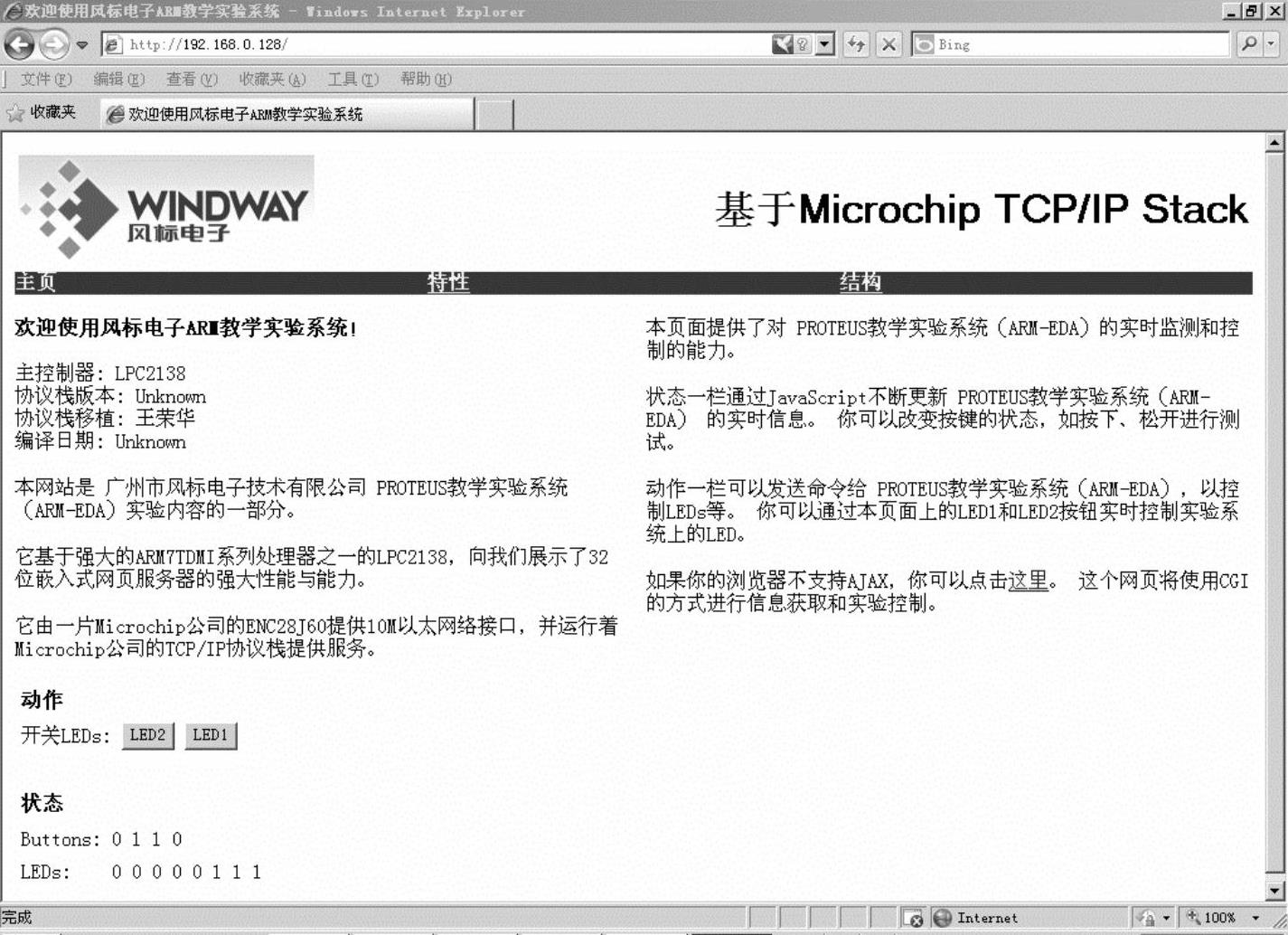

图5-21 虚拟HTTP服务器网页

在IE浏览器中，可以通过超链接对Proteus仿真电路进行控制，单击网页上的LED1和LED2按钮，可以点亮或关闭仿真电路中的发光二极管，仿真电路中4个按键的状态也会反映到IE浏览器的网页上来。

本例最好使用两台电脑联网进行实验，在一台电脑上可能会遇到无法访问的问题。

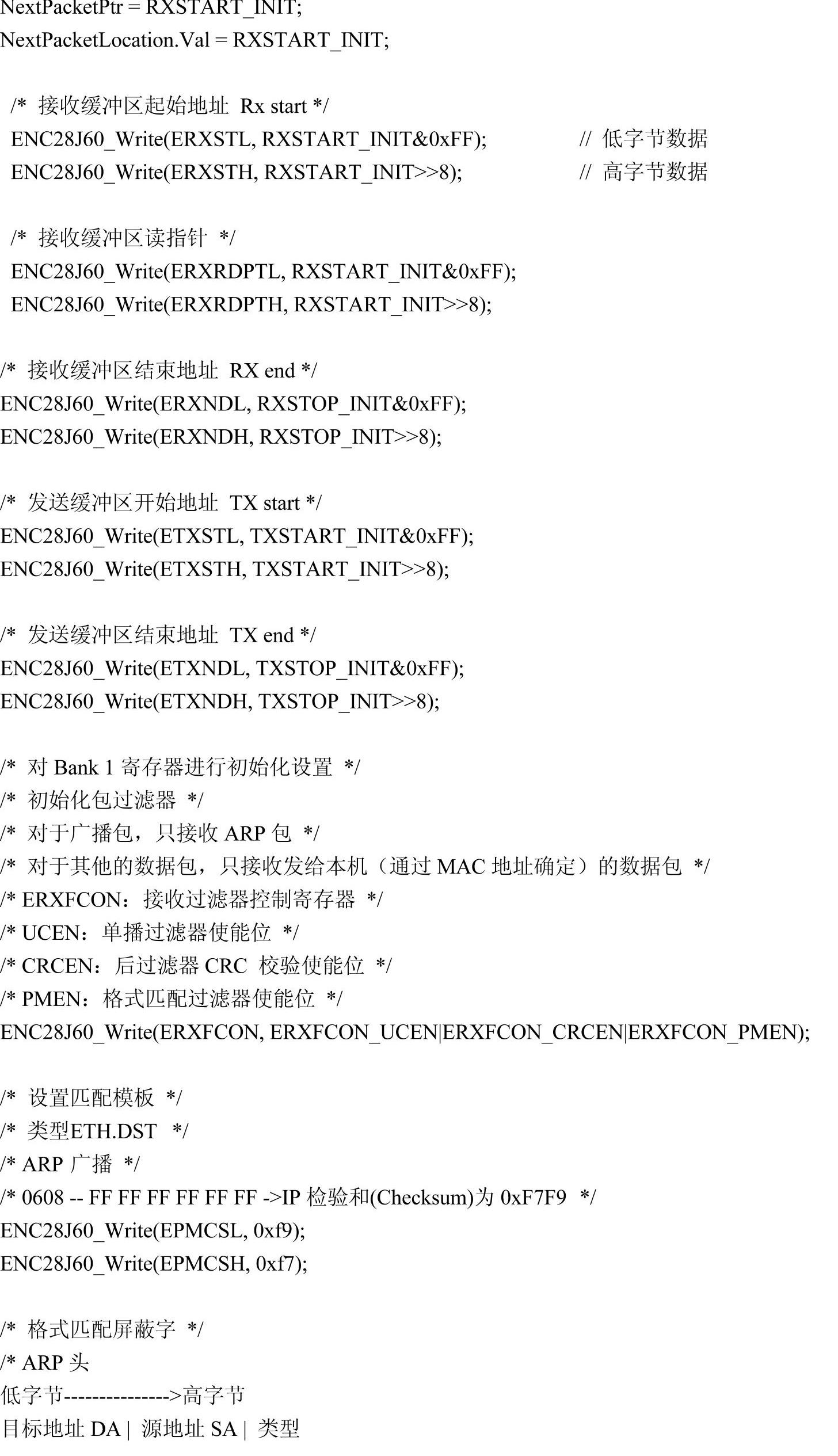

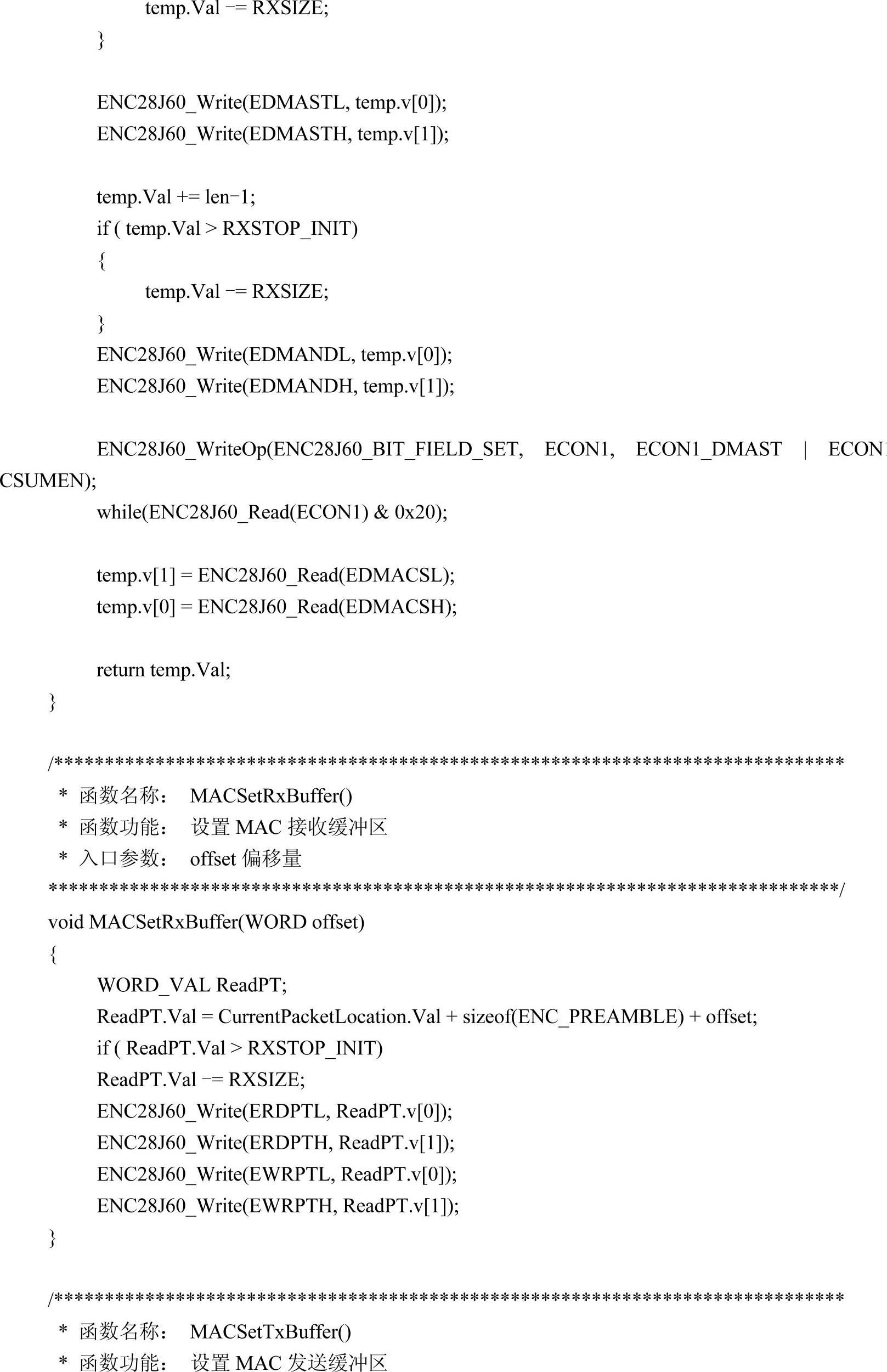

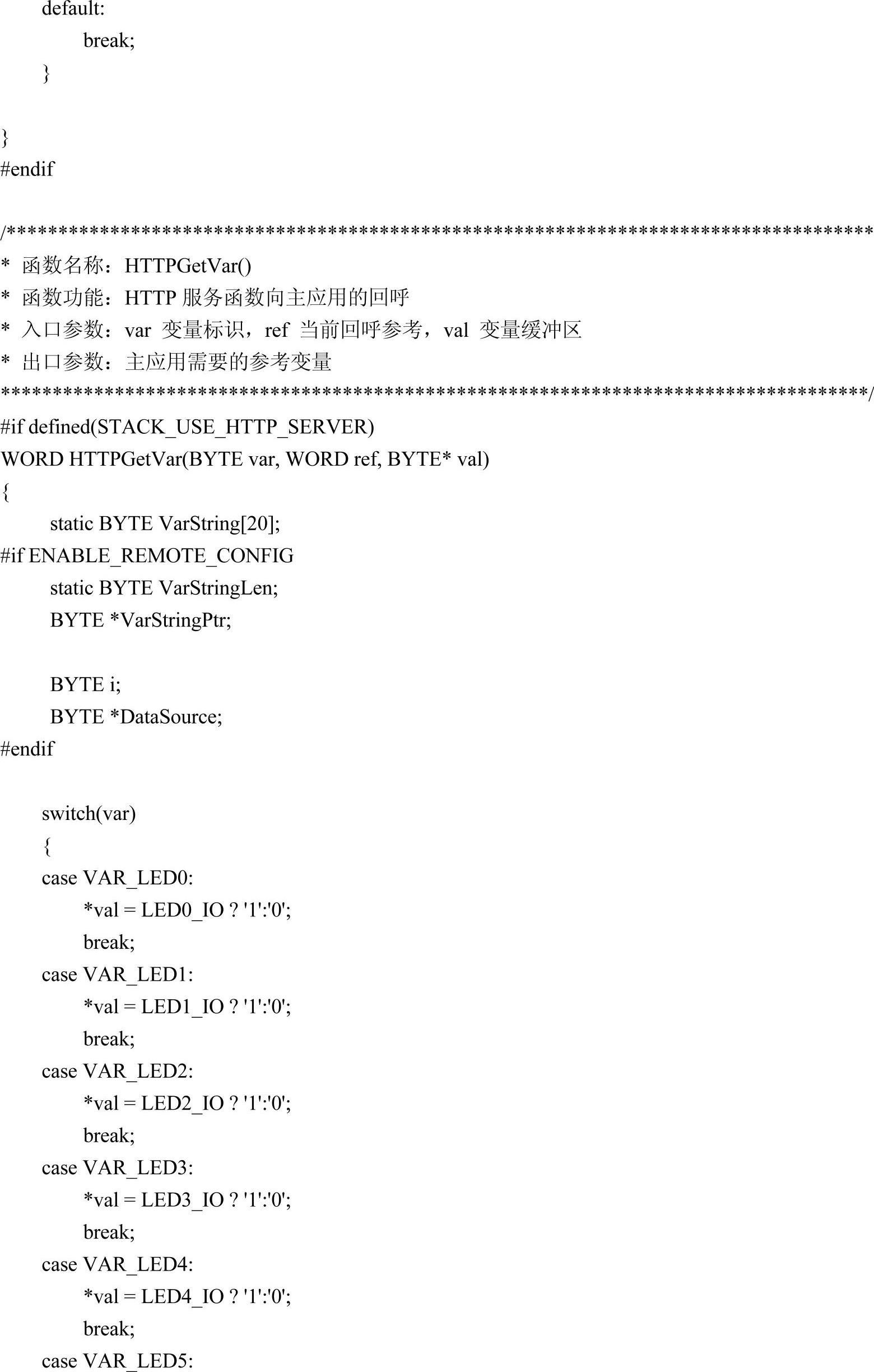

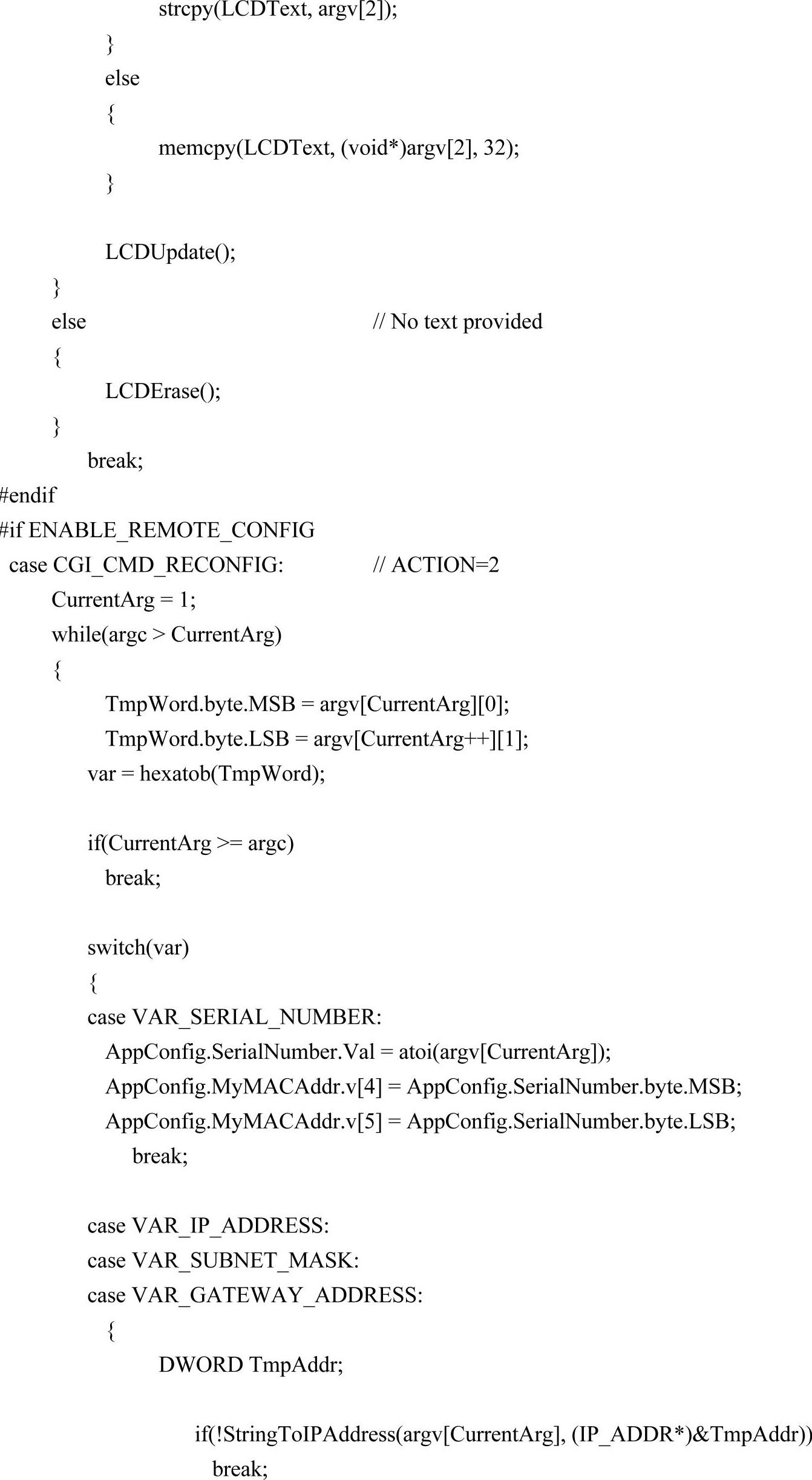

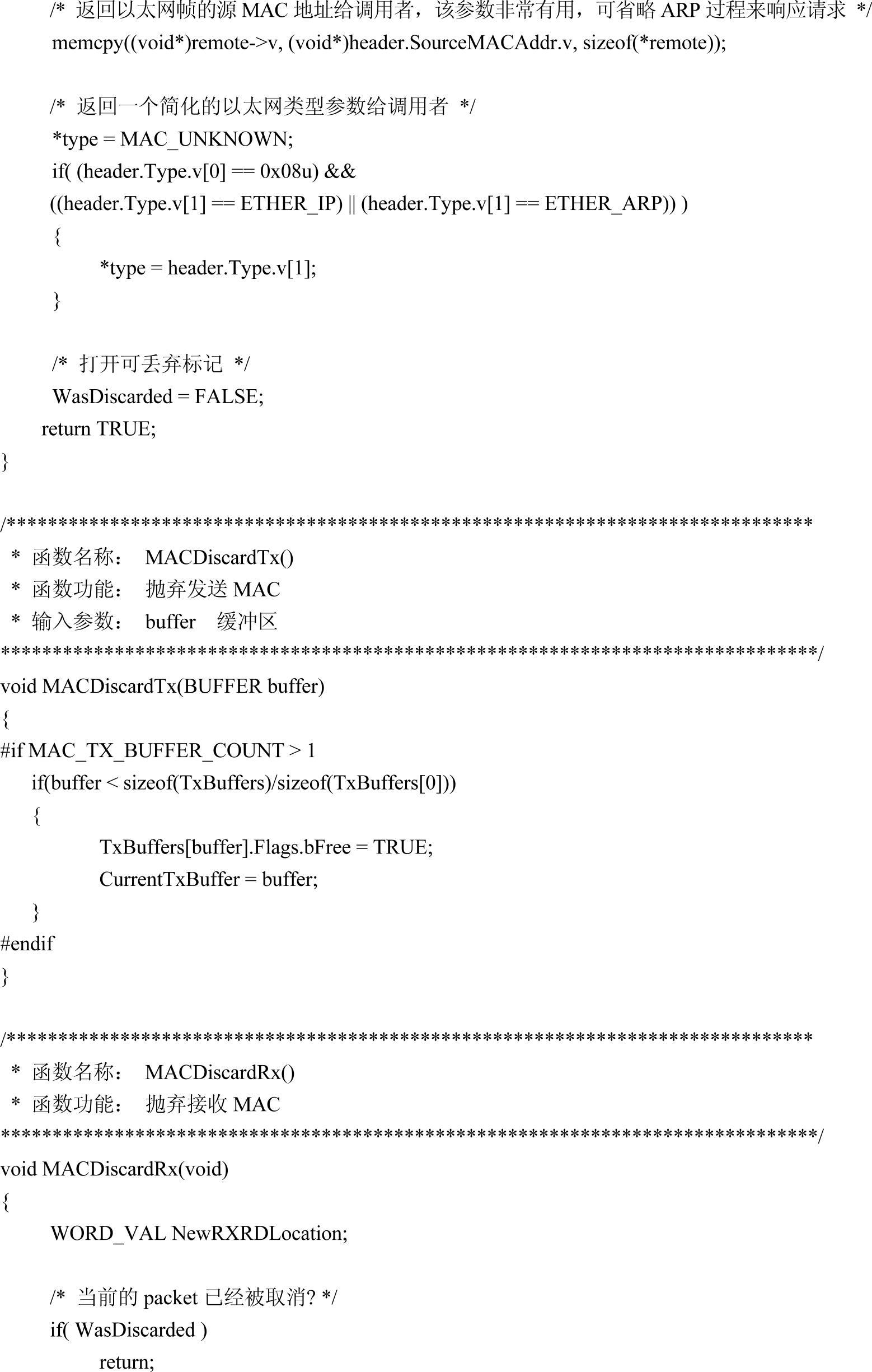

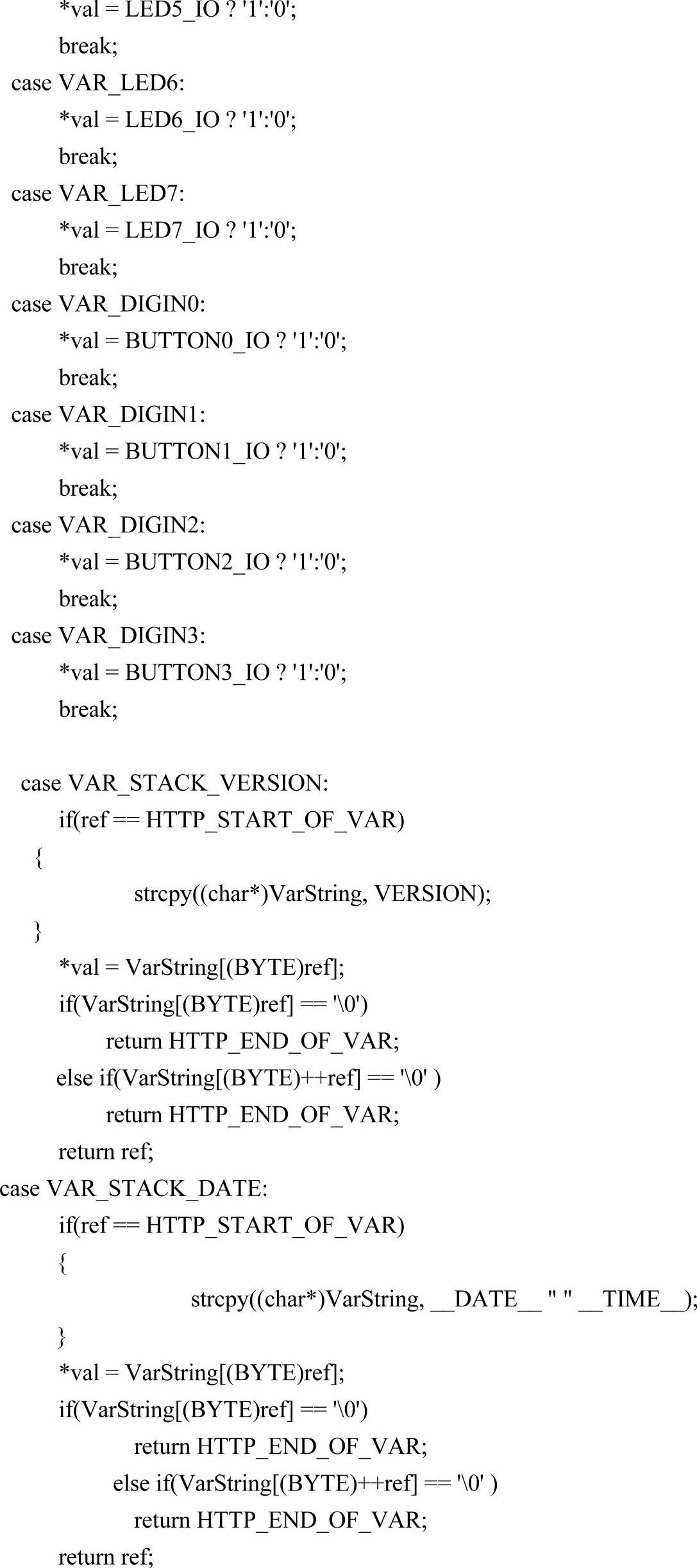

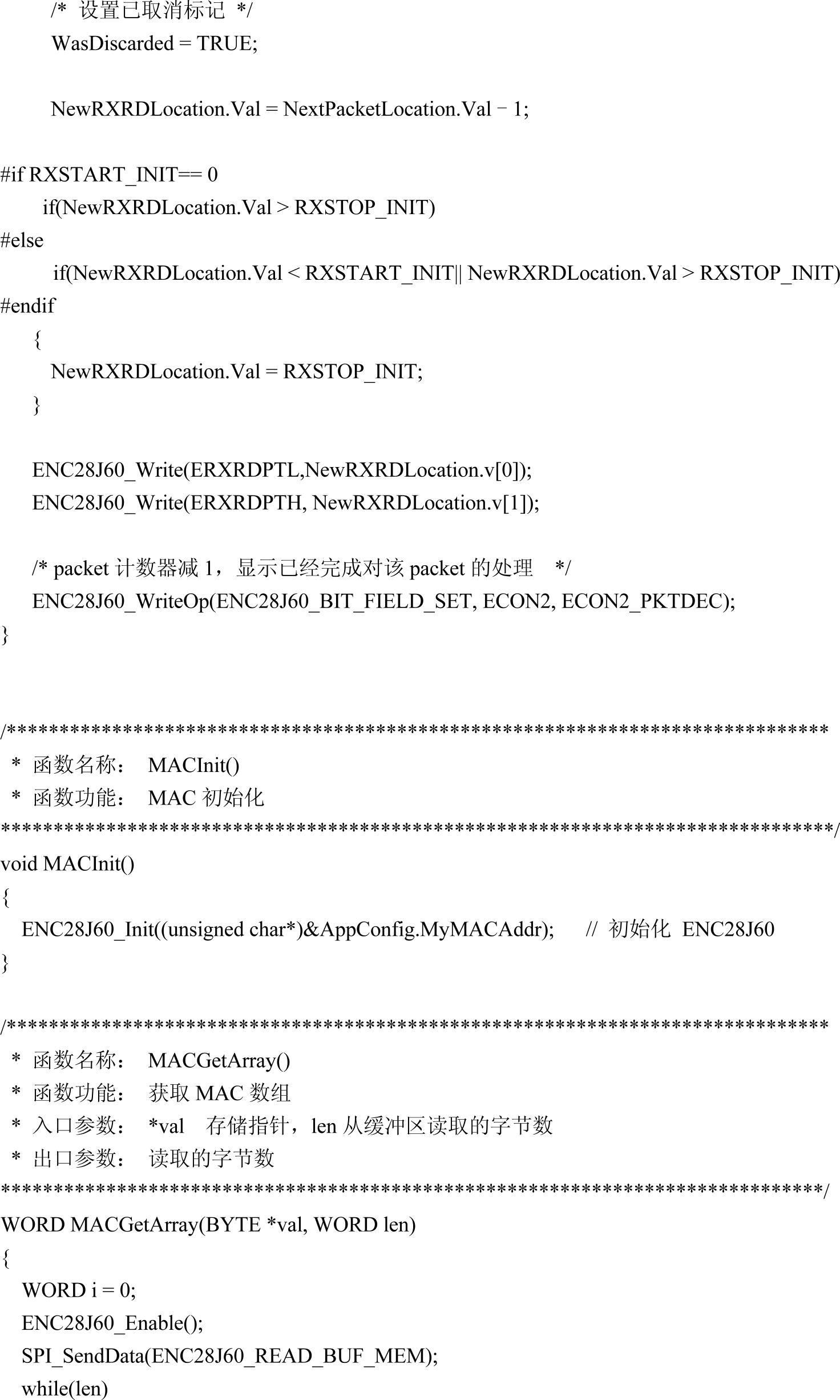

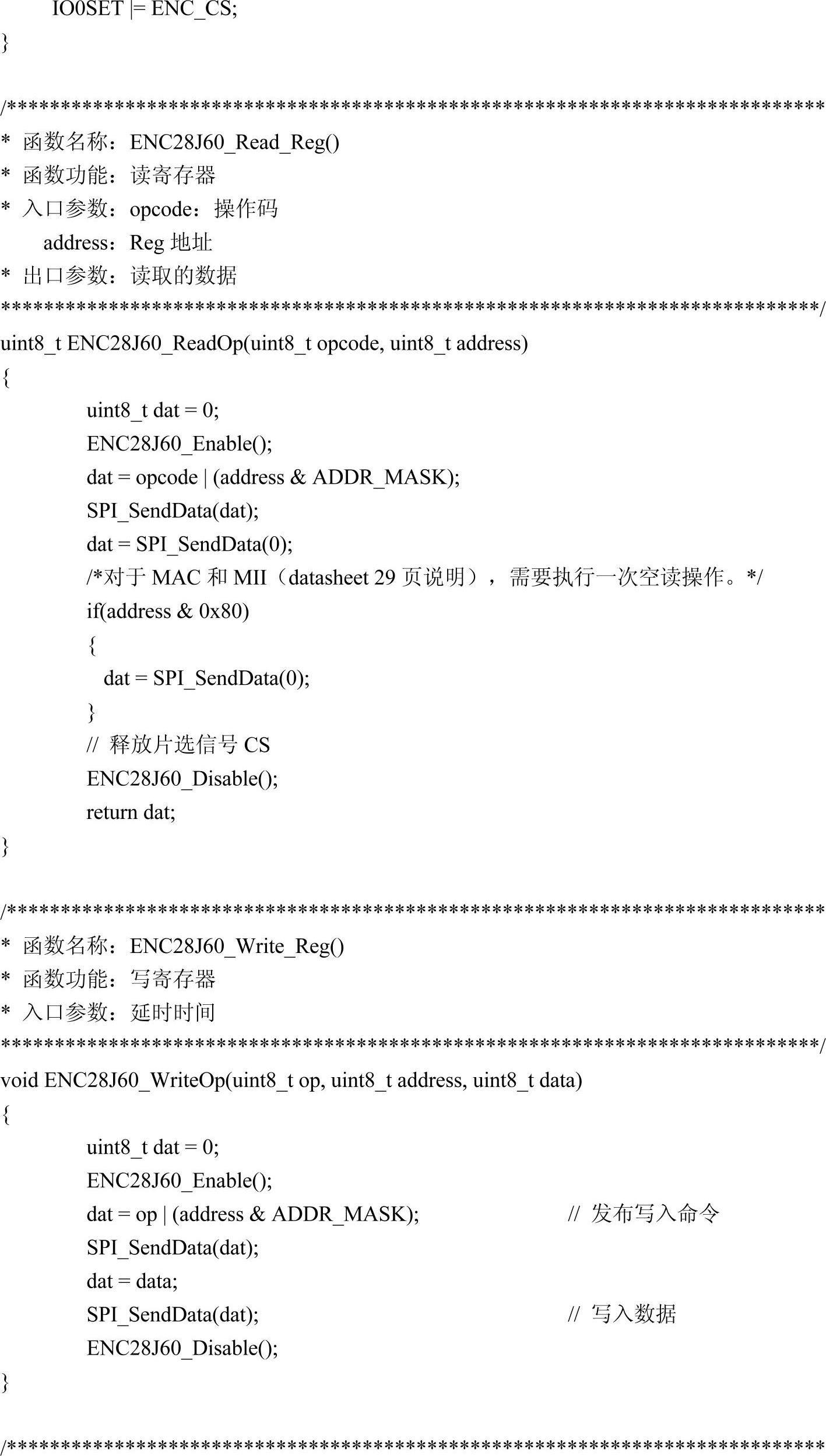

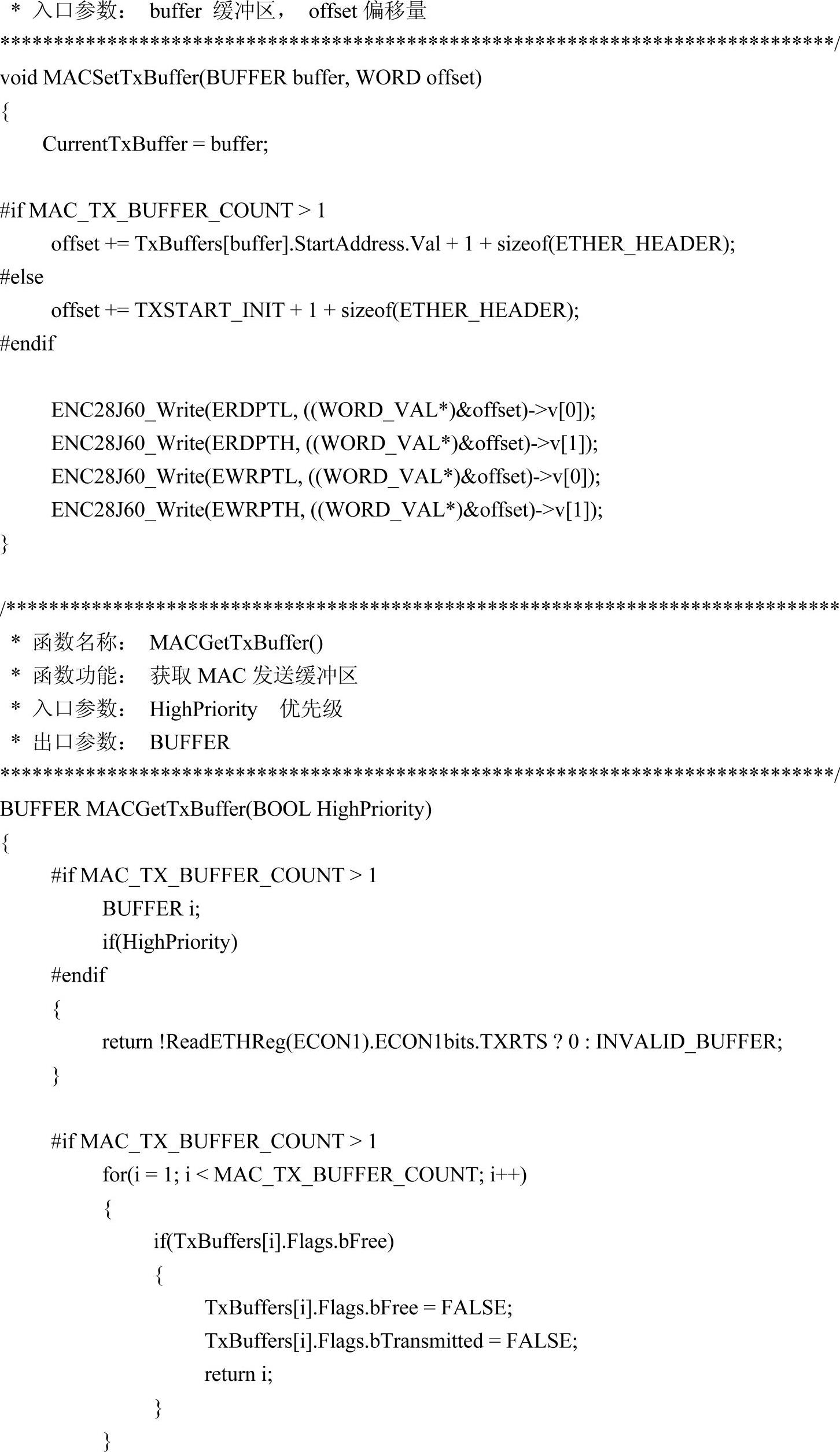

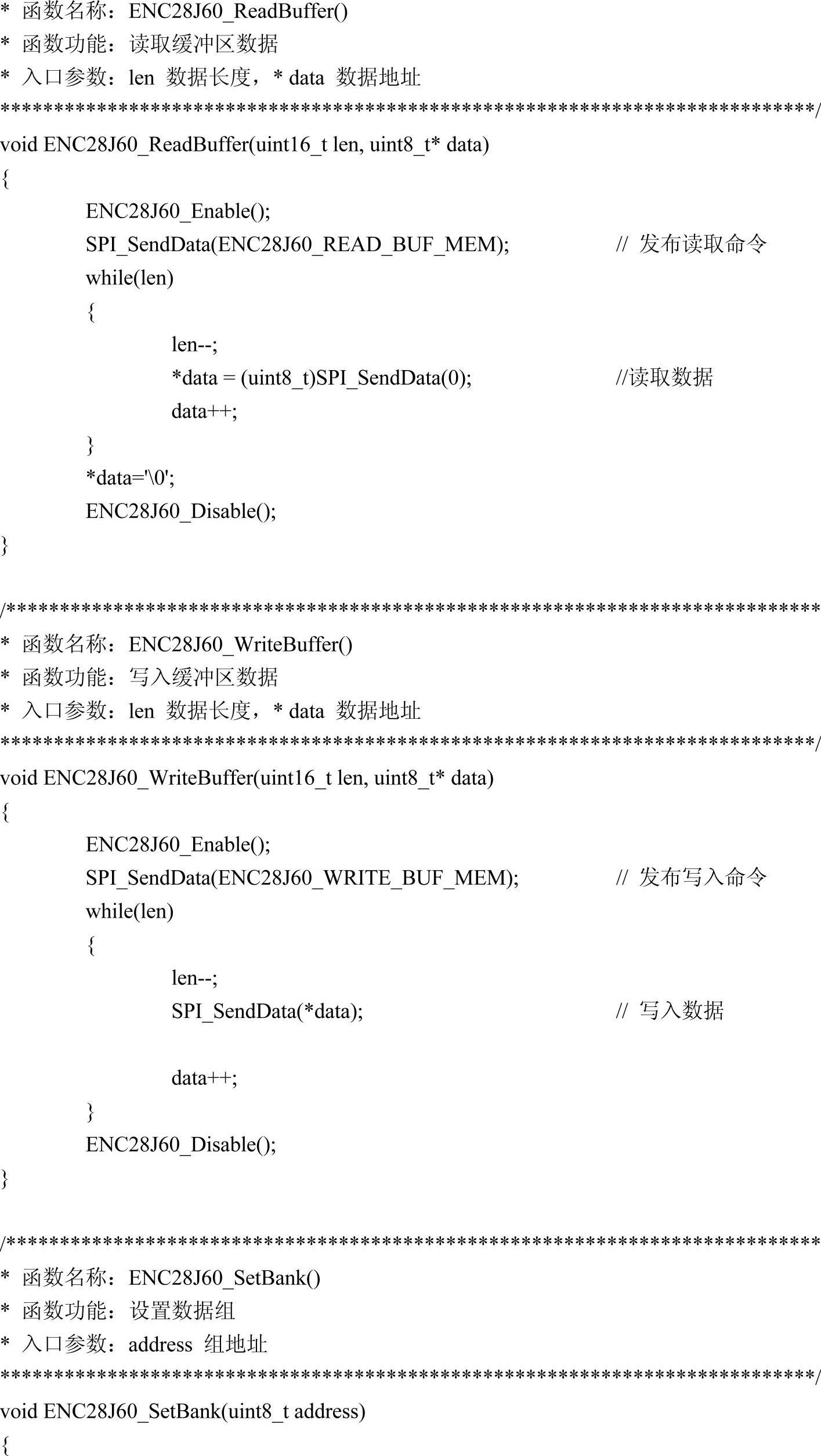

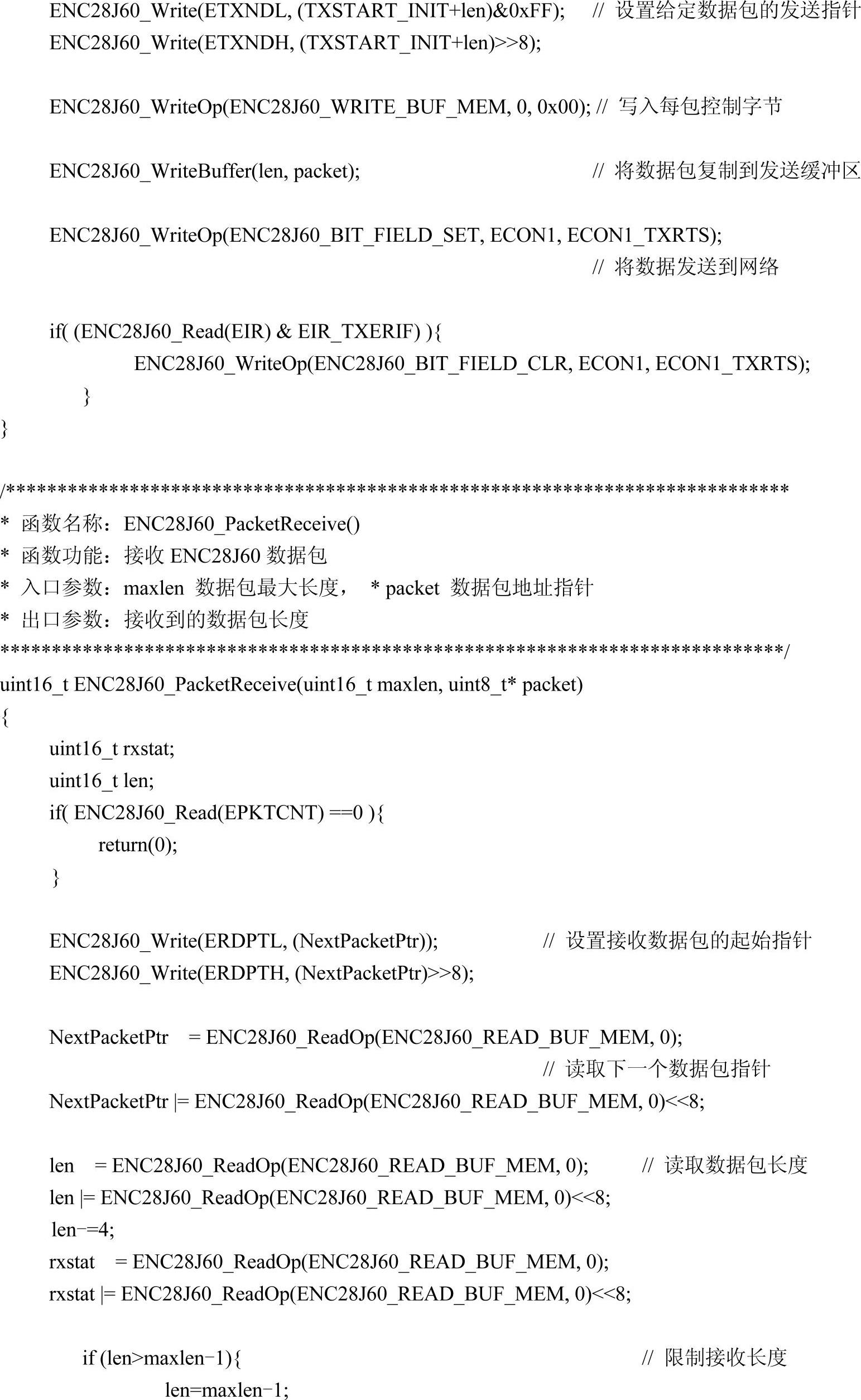

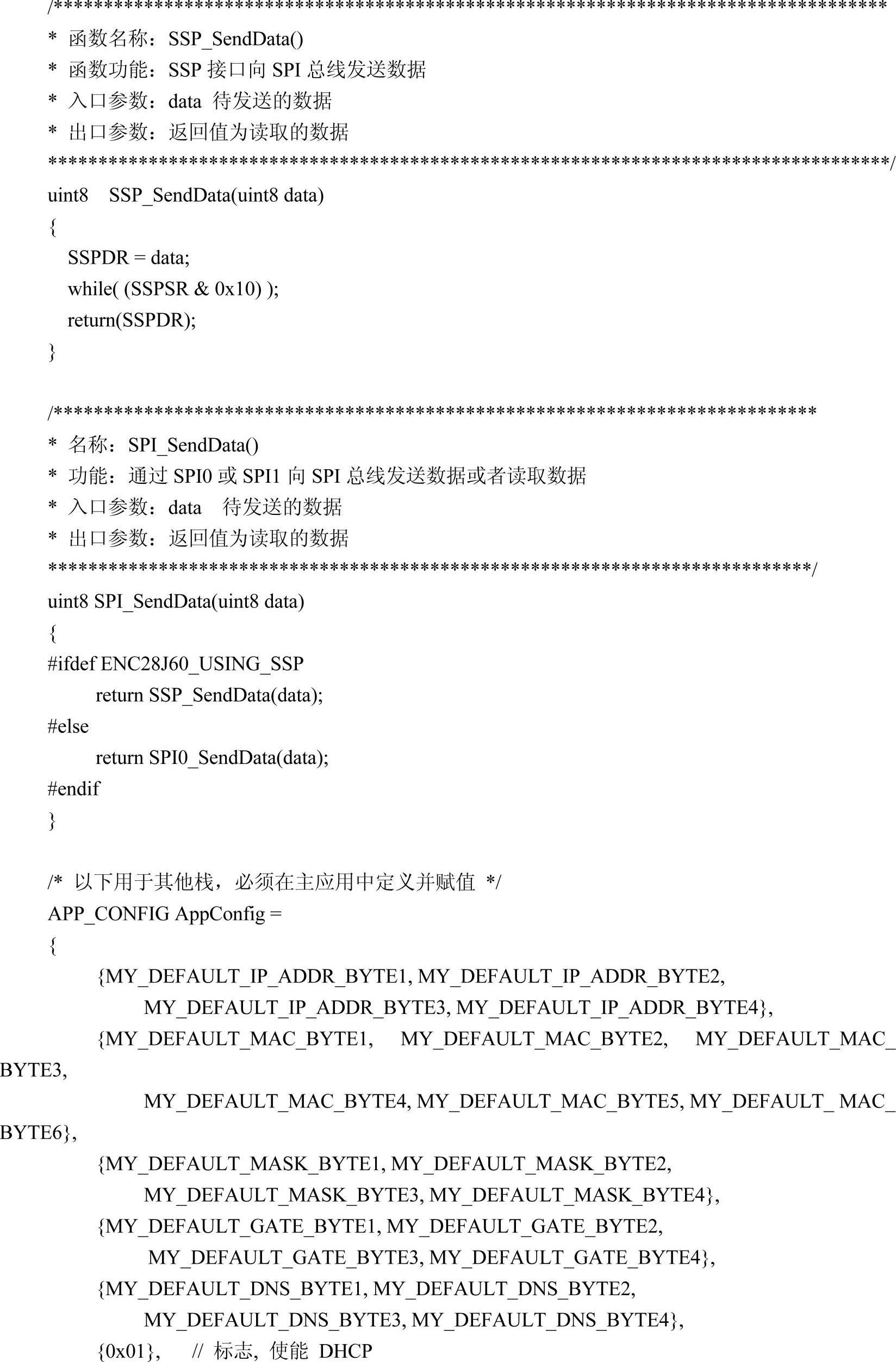

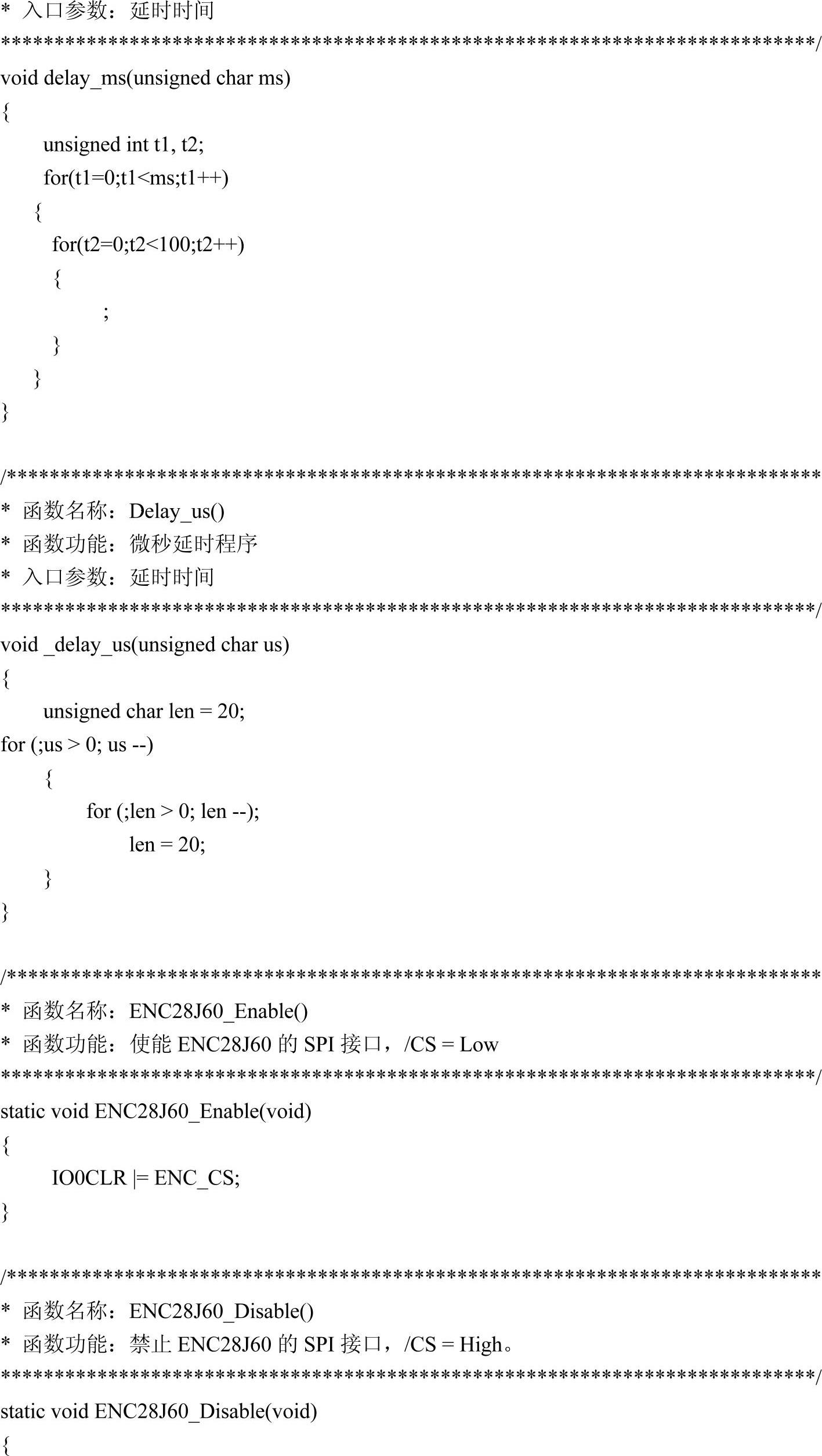

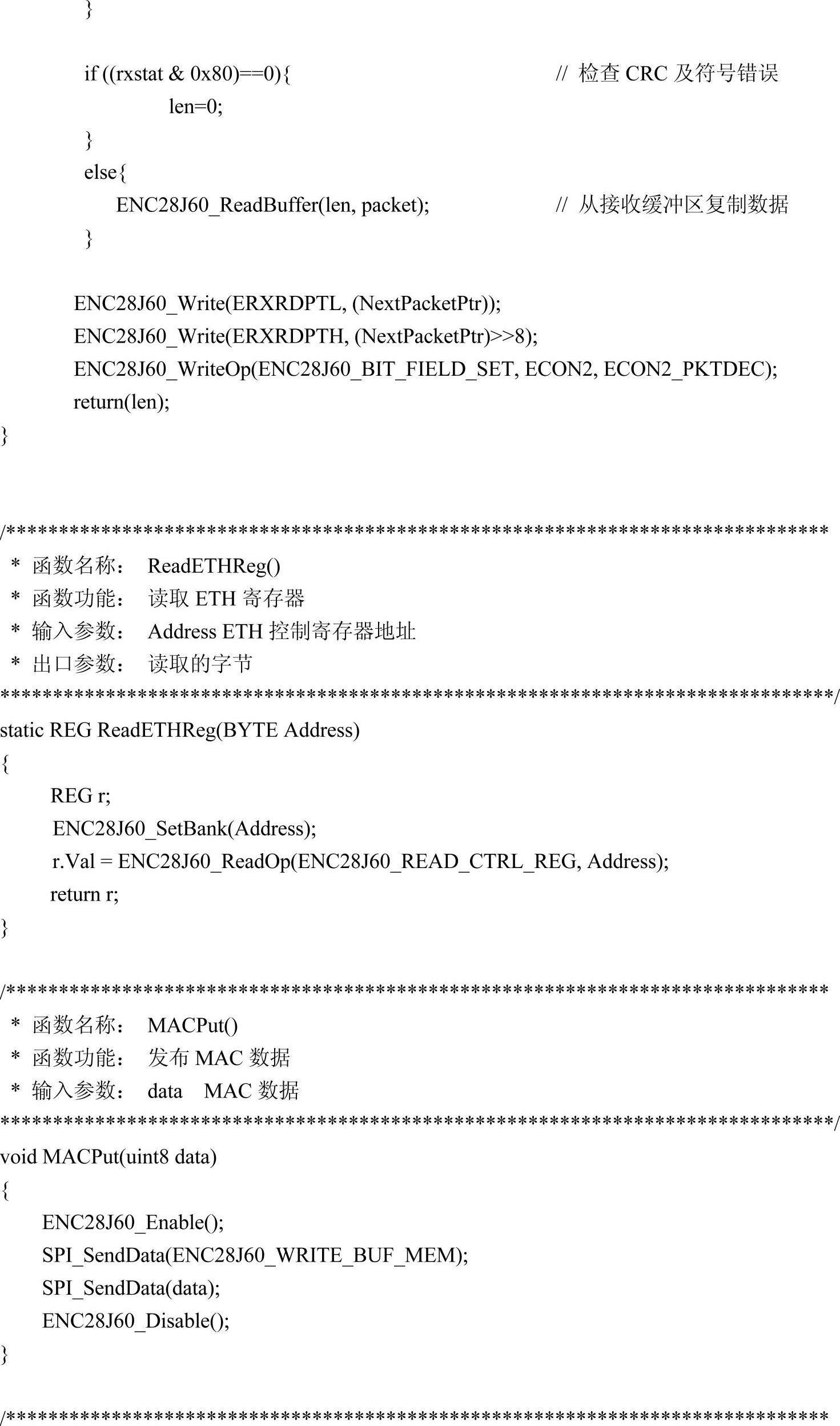

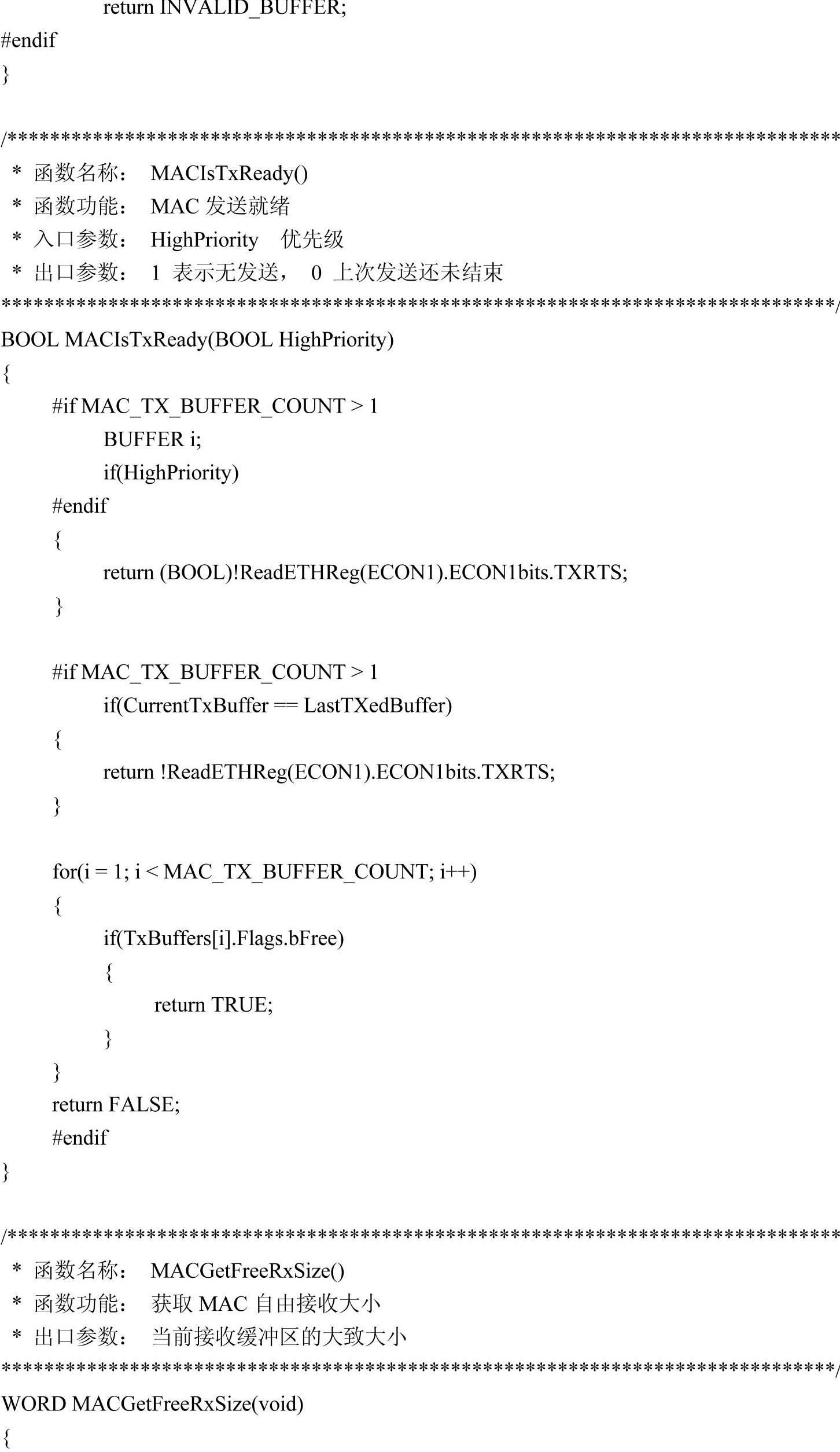

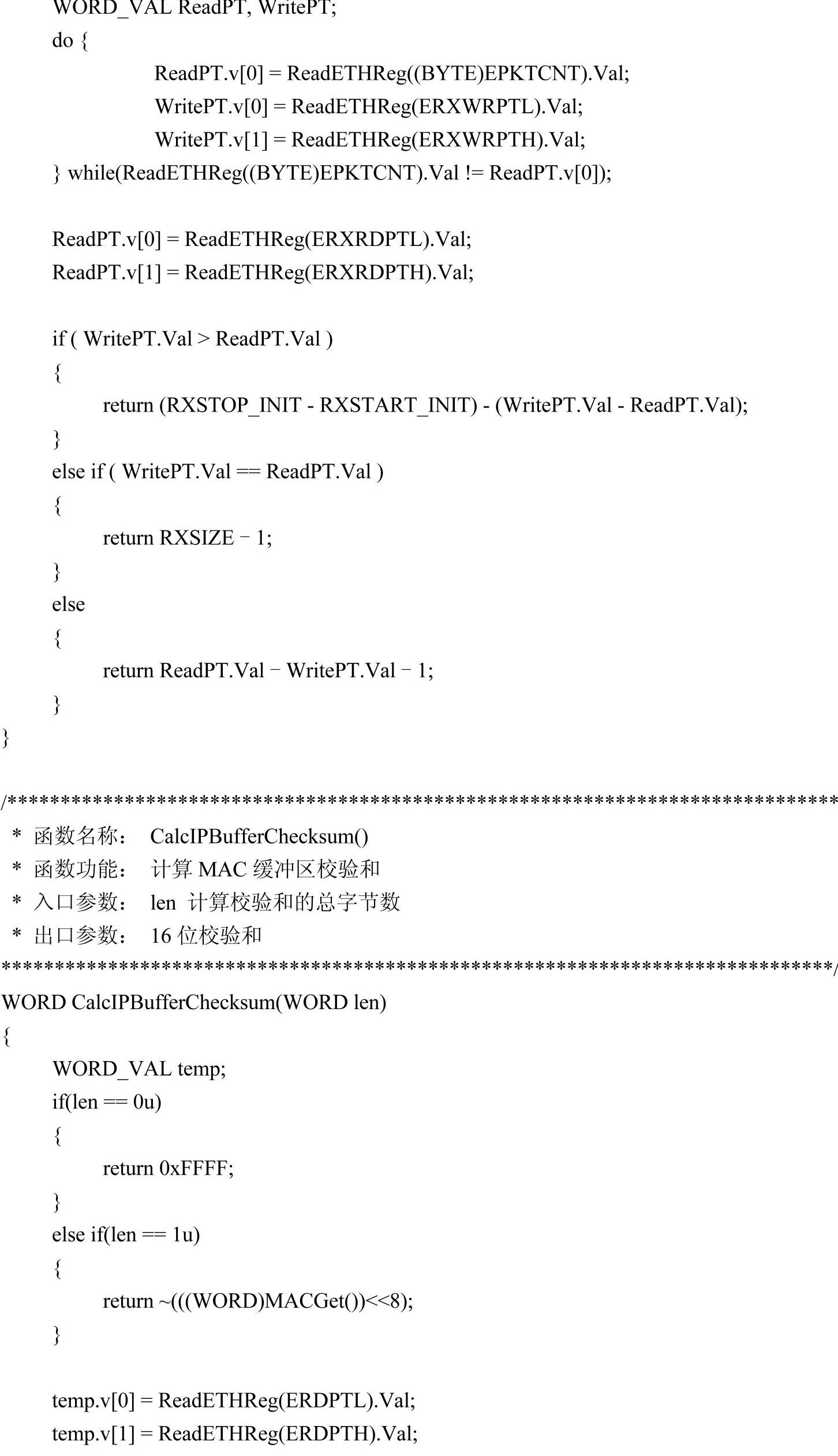

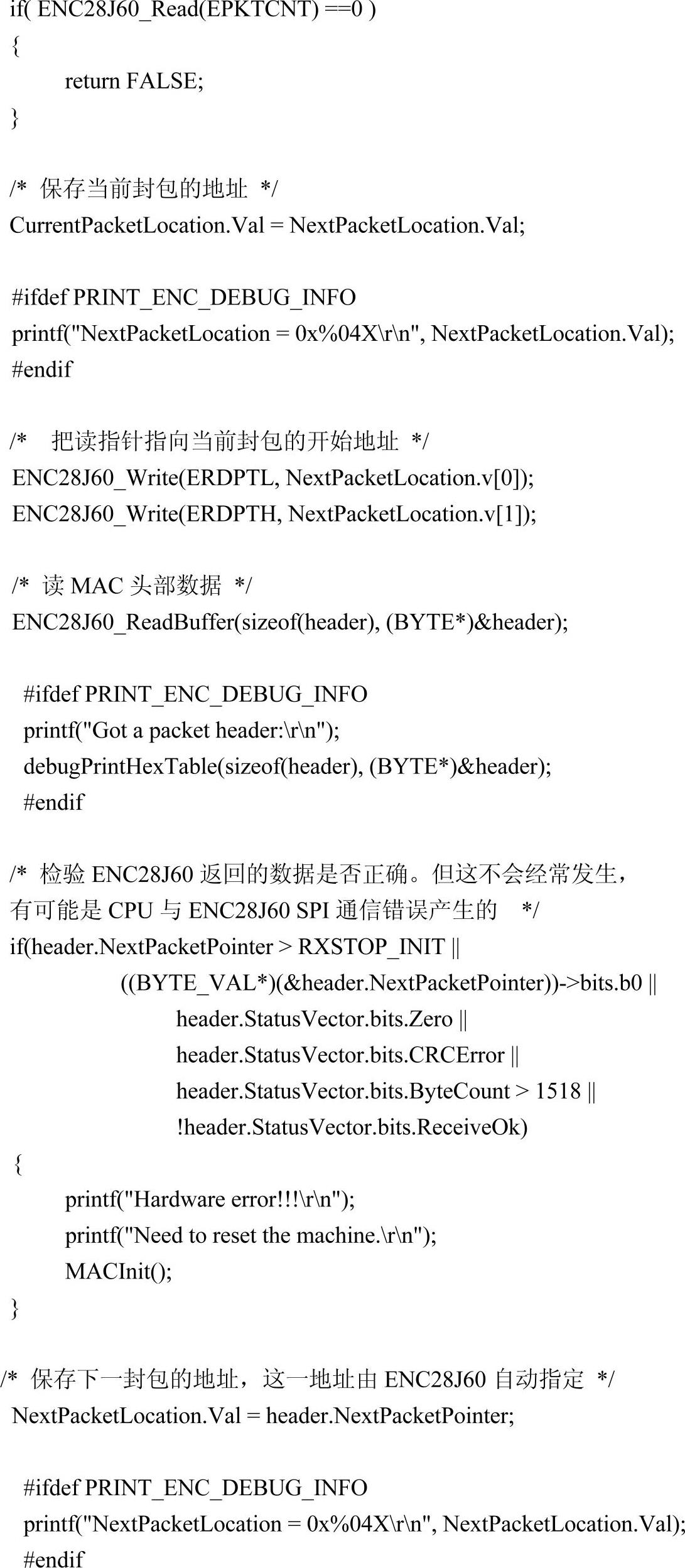

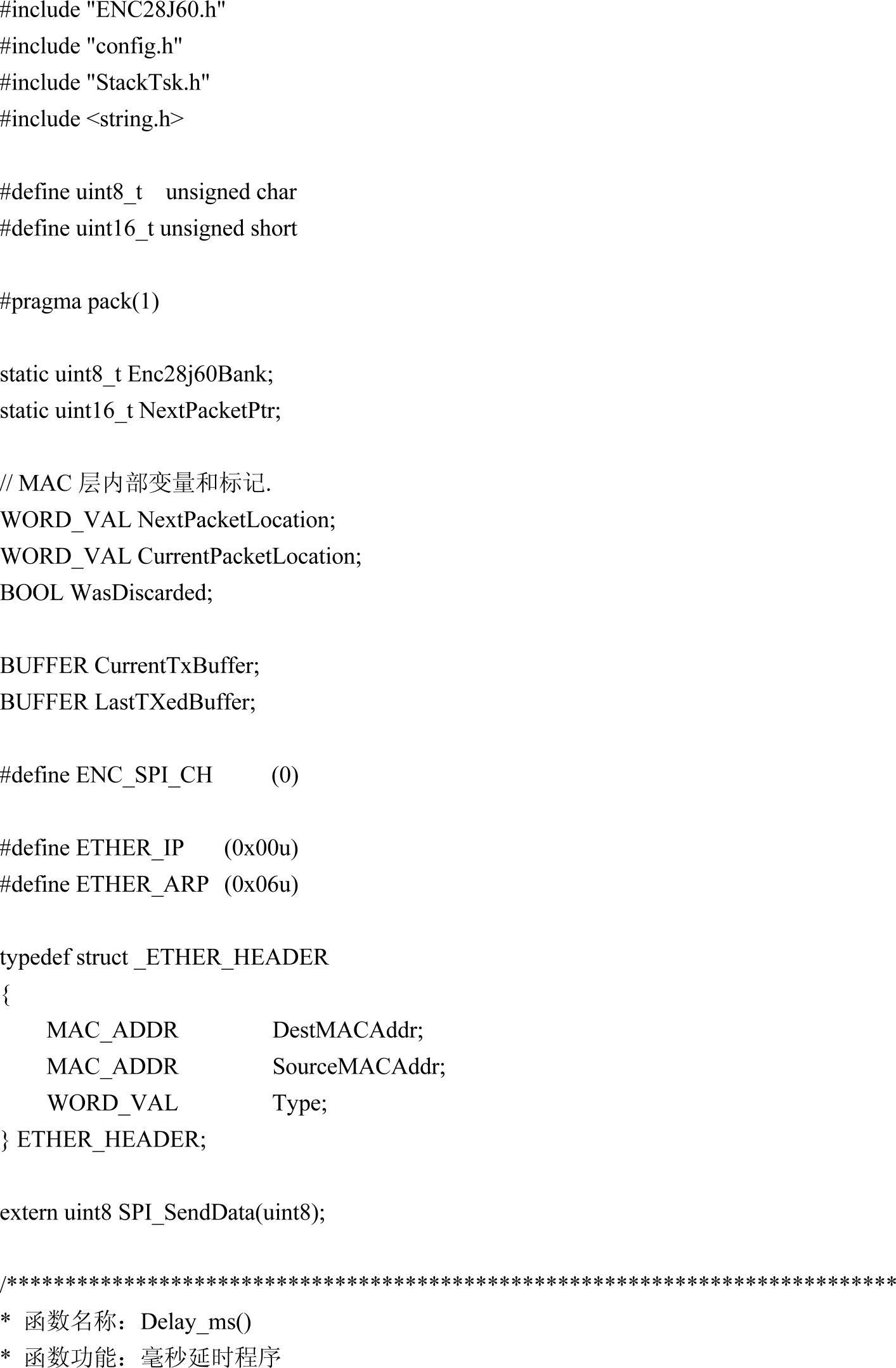

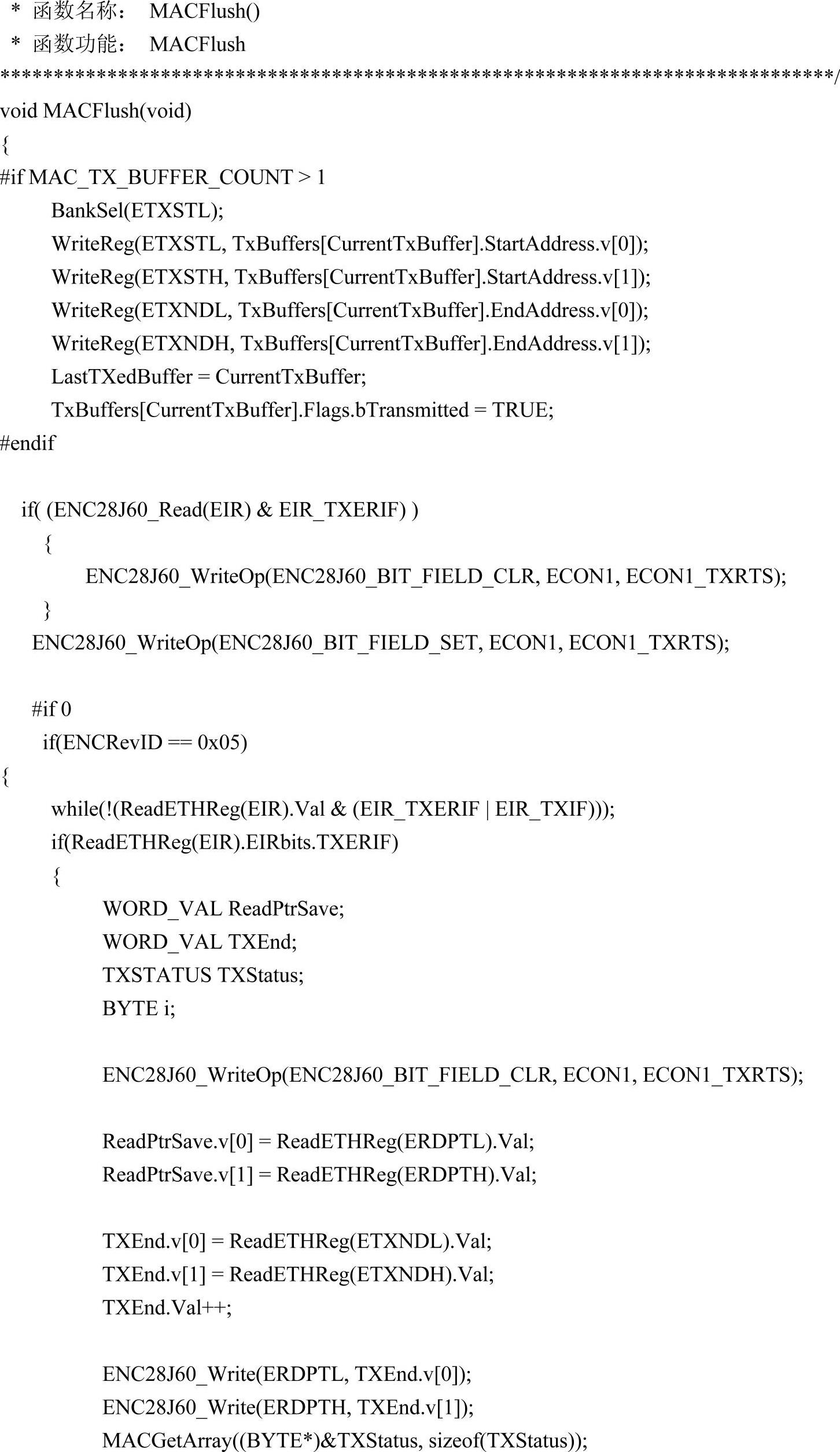

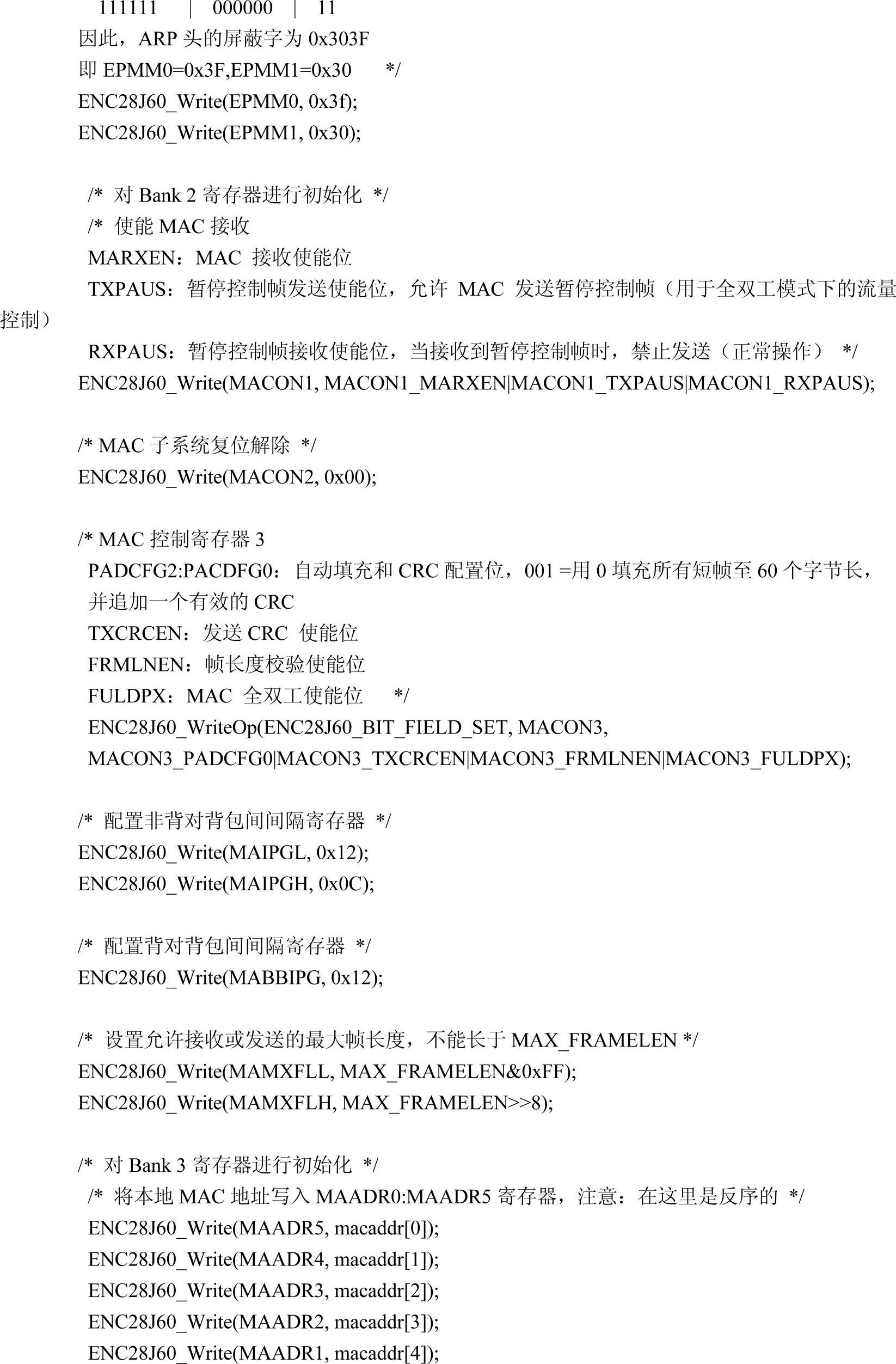

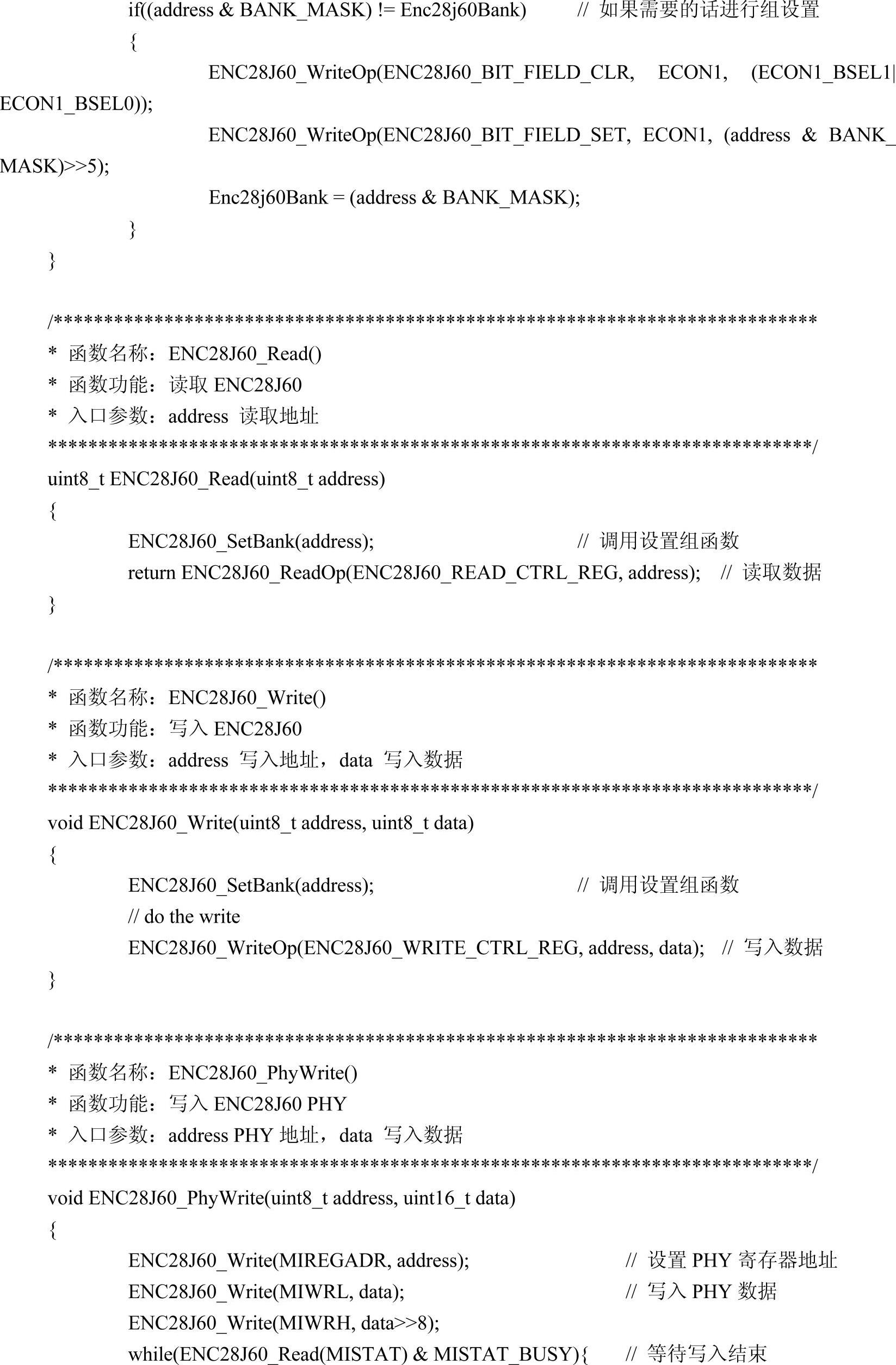

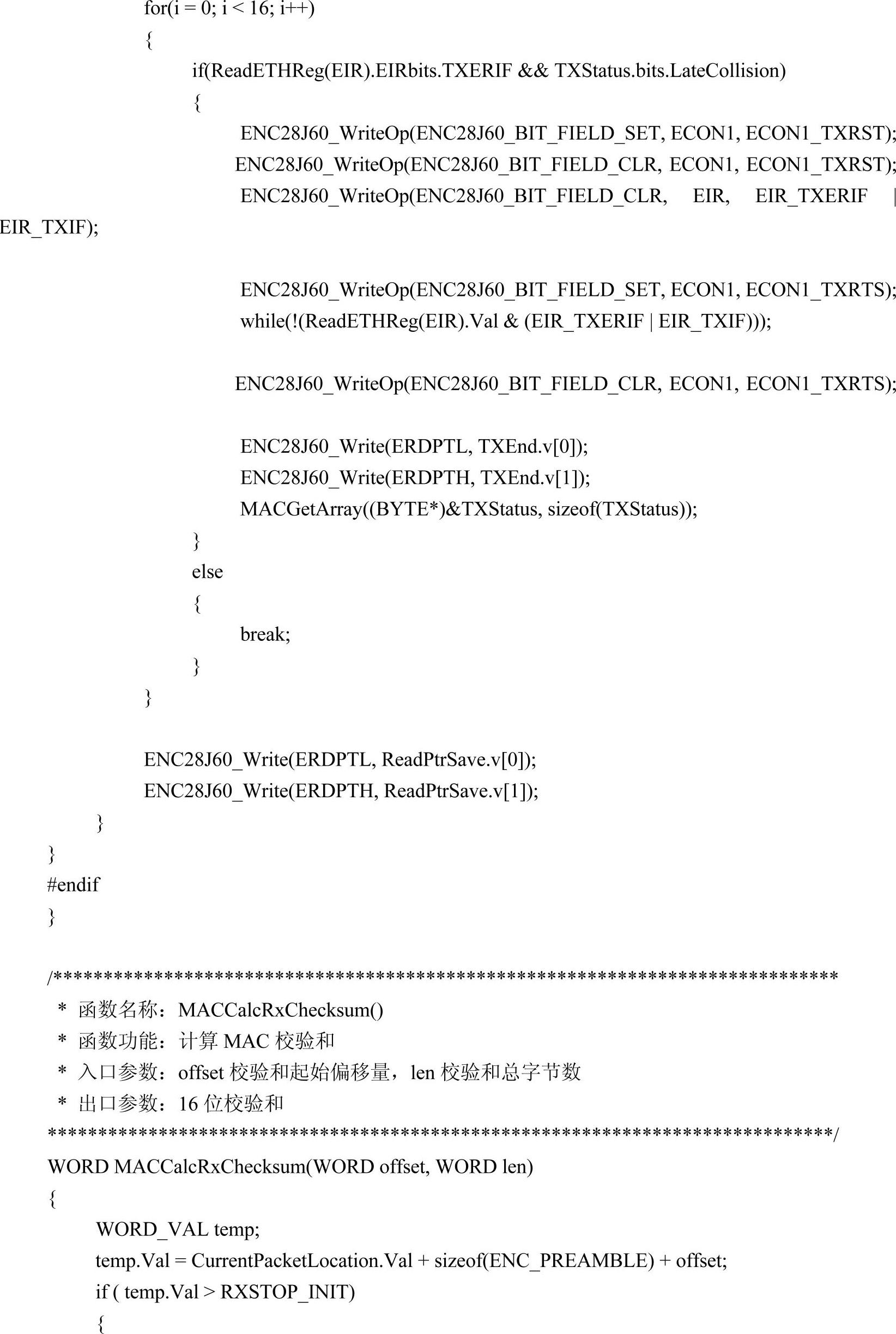

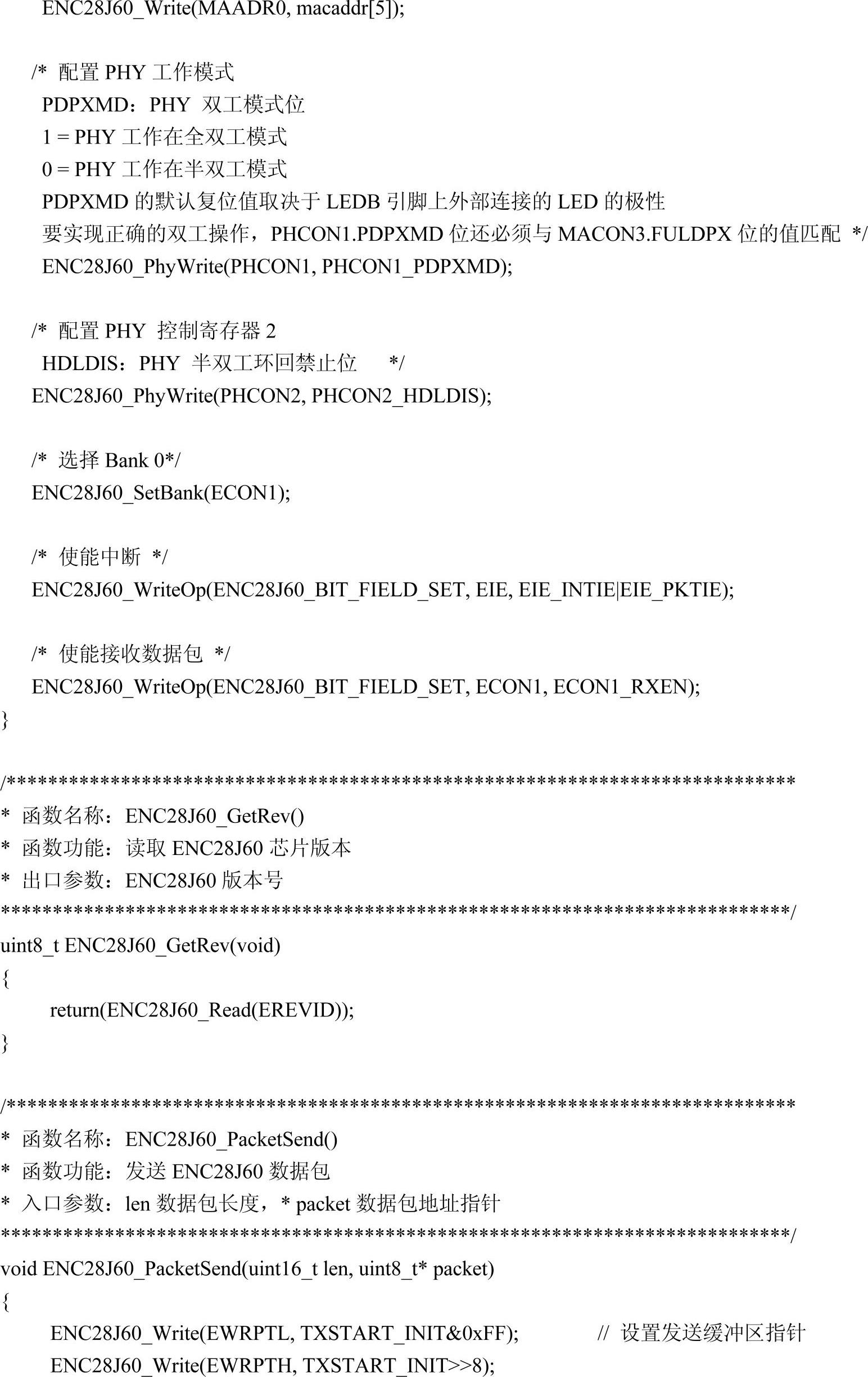

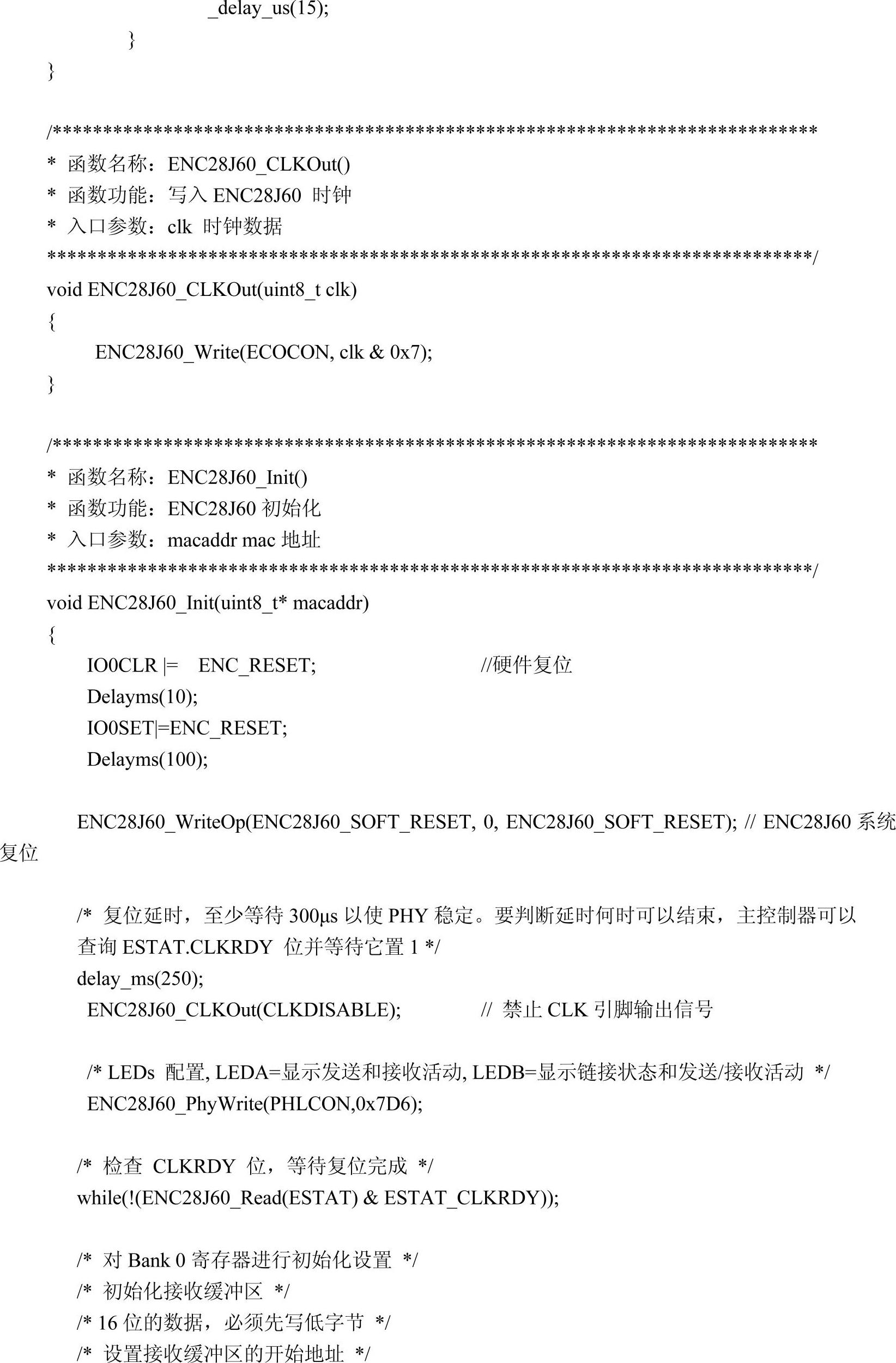

本例中ENC28J60的驱动程序包括在ENC28J60.C模块中，具体如下：

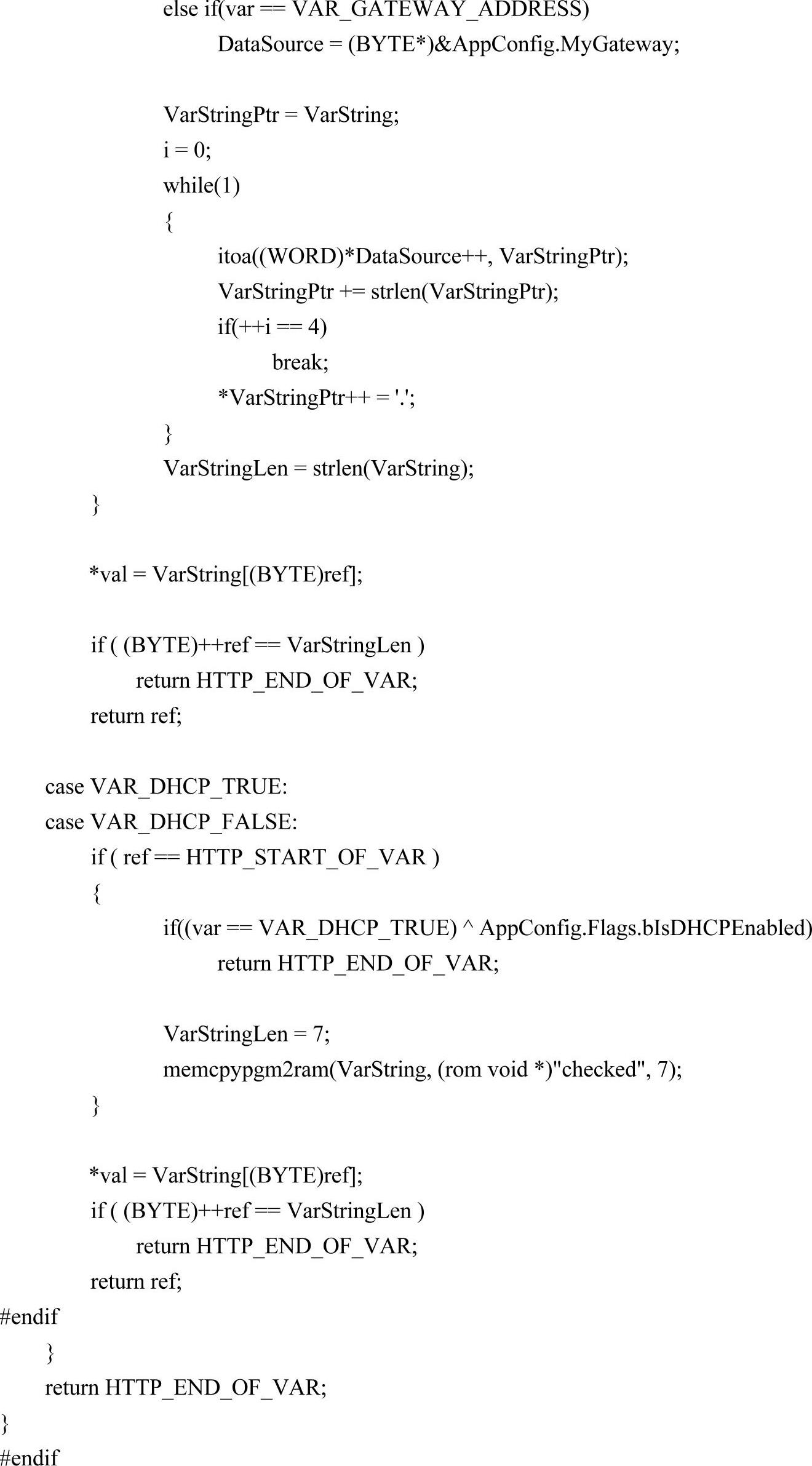

(www.daowen.com)

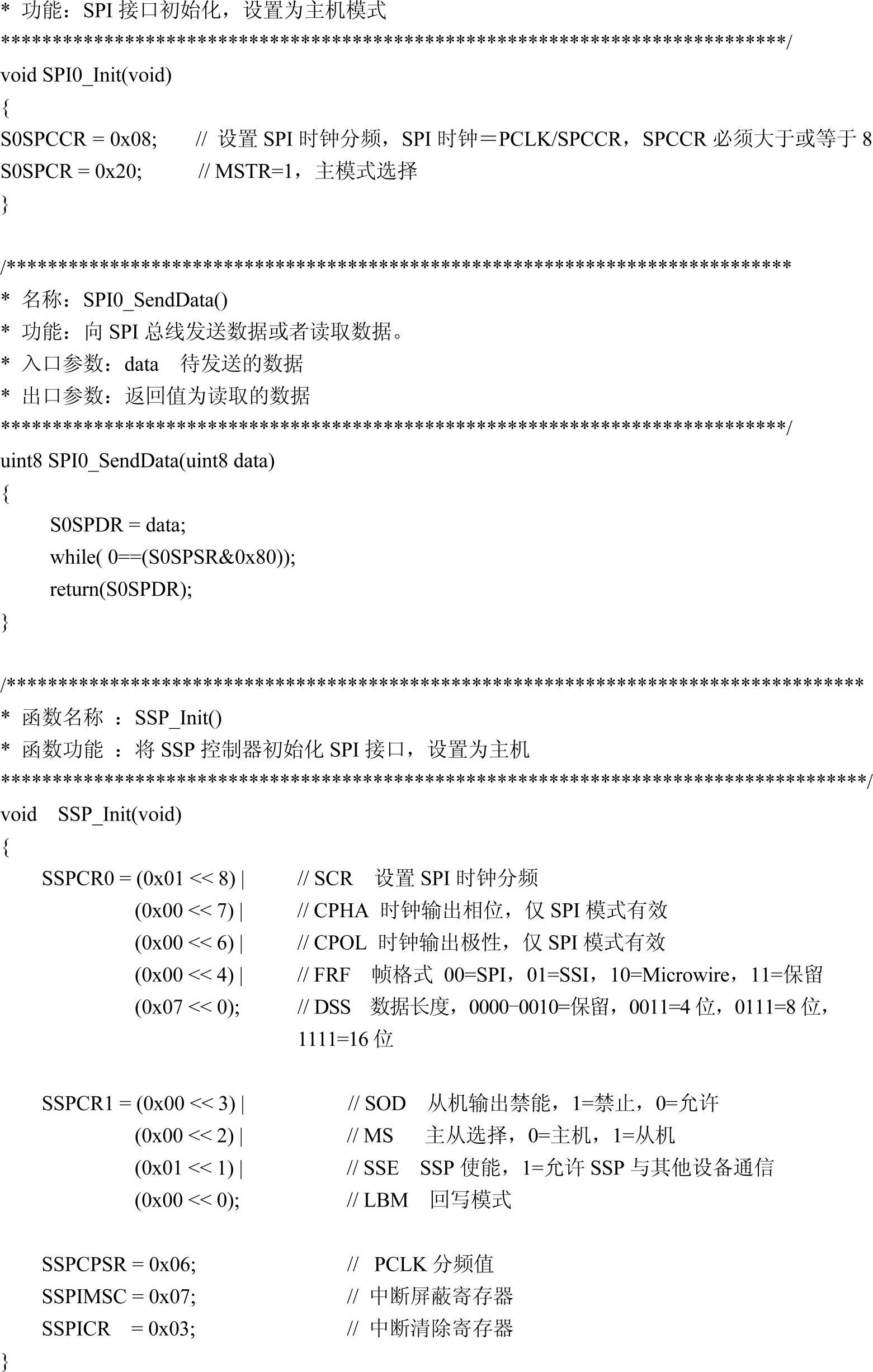

进入主程序后首先进行引脚配置，规定ENC28J60的片选、复位等端口信号，完成SPI1初始化，以及ENC28J60芯片的初始化，并实现HTTP服务器功能。

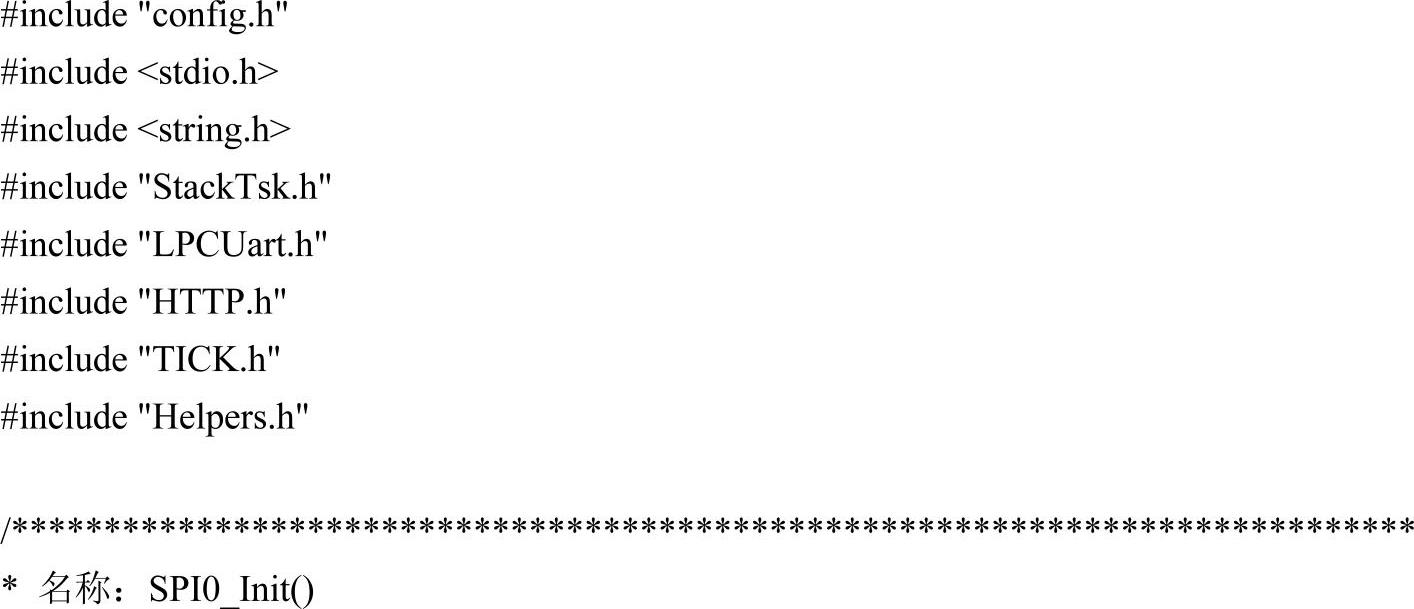

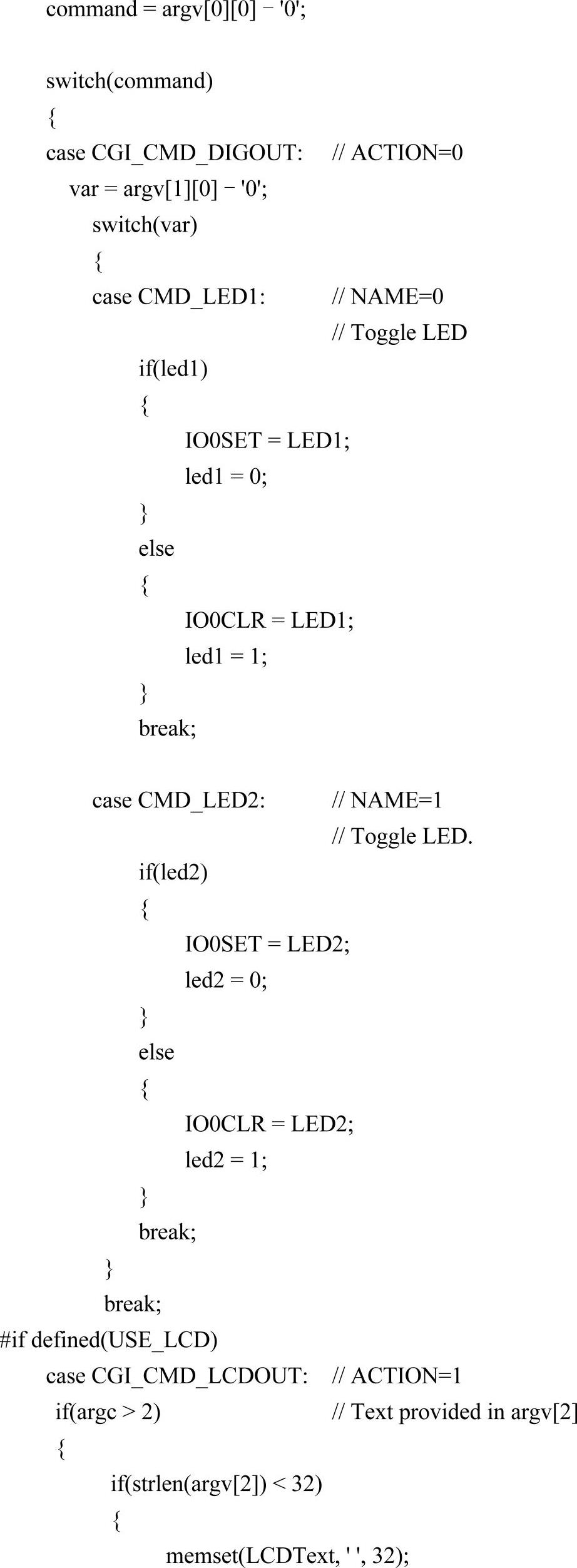

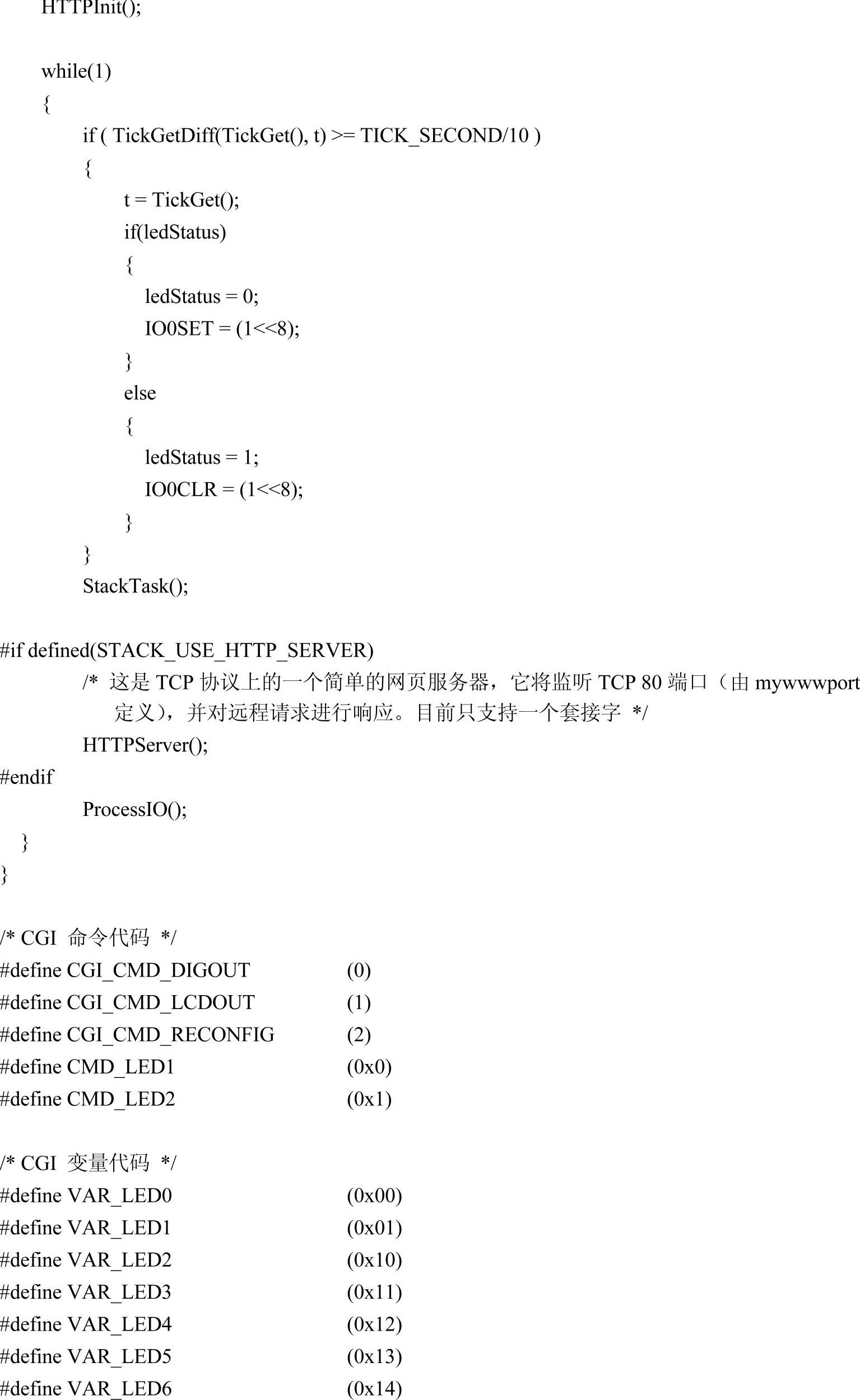

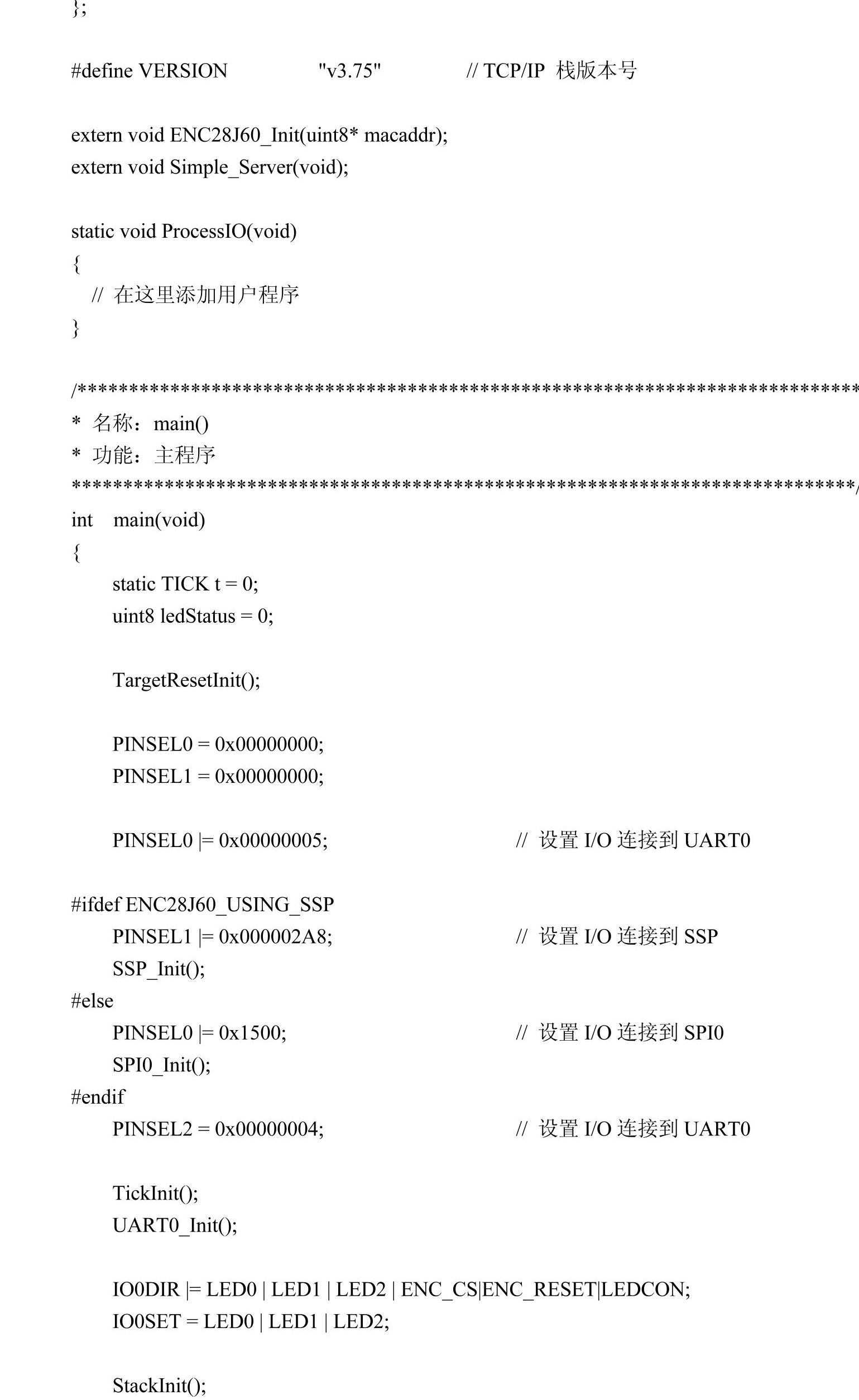

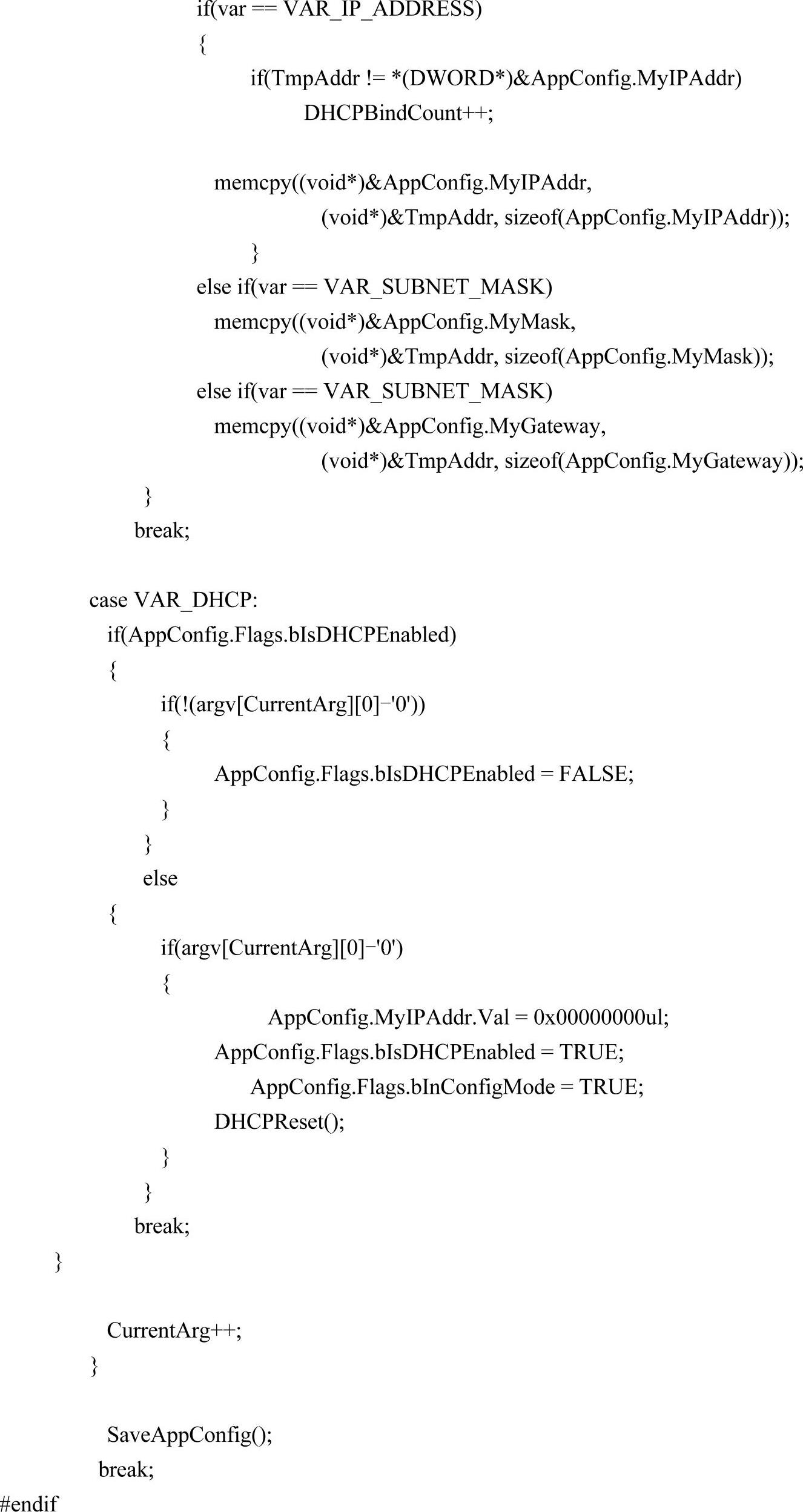

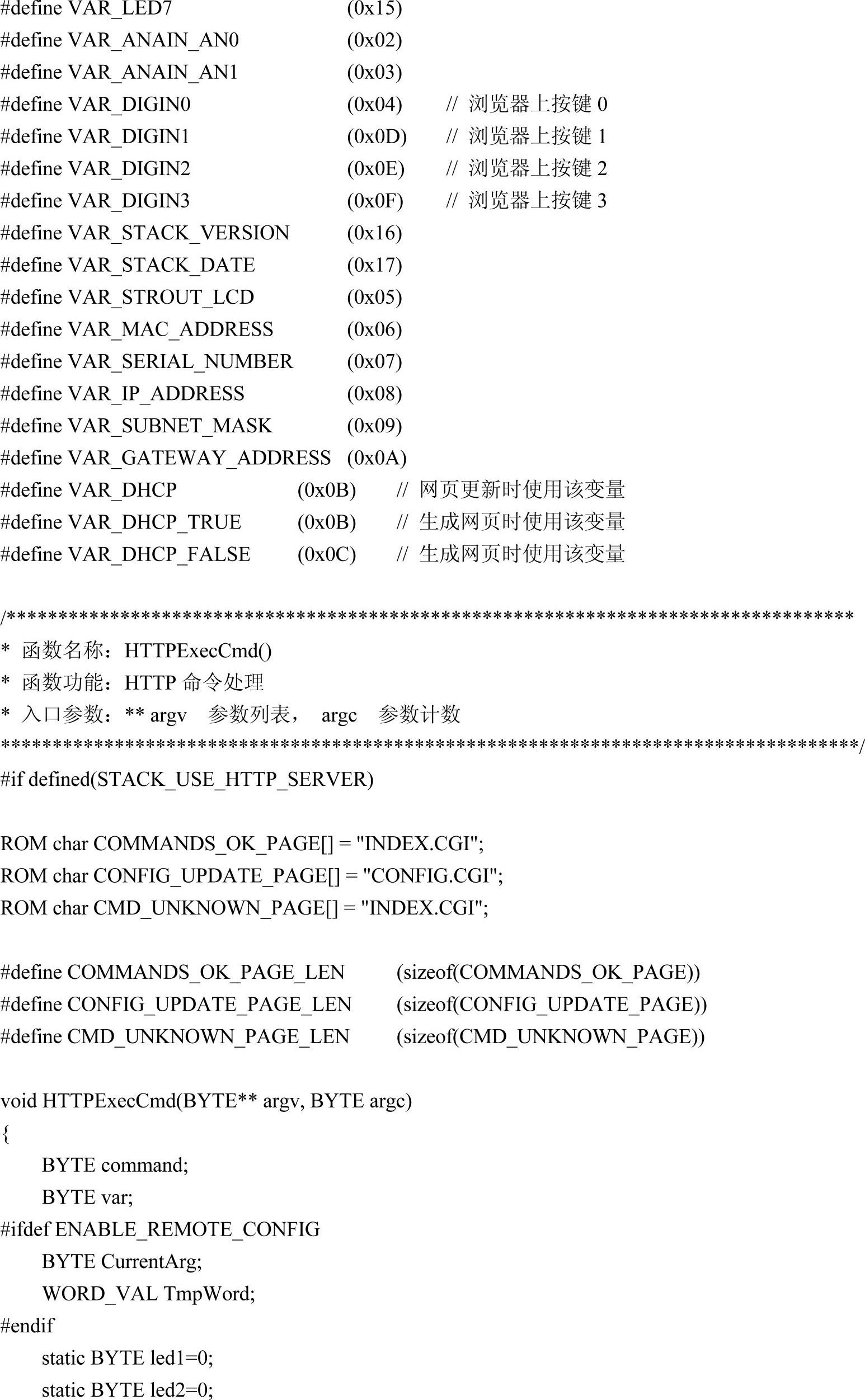

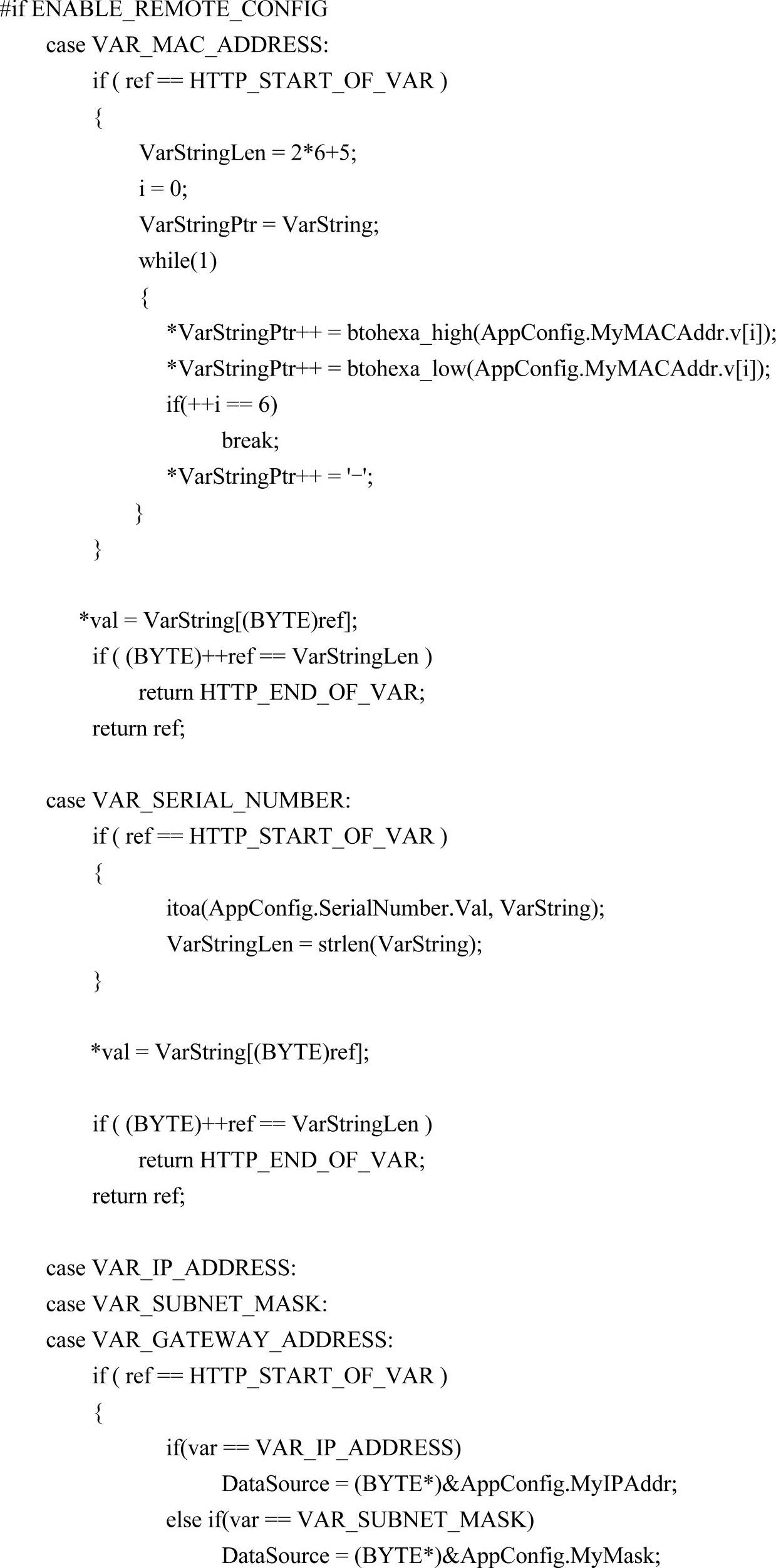

主程序文件main.c列表如下：

本例中还包括其他一些程序模块，限于篇幅，这里不再列出，读者可以从本书附带的光盘中找到这些模块程序。
