ENC28J60是Microchip Technology（美国微芯科技公司）推出的带SPI接口的独立以太网控制器。ENC28J60符合IEEE802.3的全部规范，采用了一系列数据包过滤机制以对传输数据包进行限制。它还提供了一个内部DMA模块，以实现快速数据吞吐和硬件支持的IP校验和计算。与主CPU的通信通过两个中断引脚和SPI实现，数据传输速率高达10Mbit/s。两个专用引脚用于连接LED，进行网络活动状态指示。ENC28J60应用电路十分简单，要将CPU连接到速率为10Mbit/s的以太网，只需ENC28J60、两个脉冲变压器和一些无源元件即可。

ENC28J60由以下主要功能模块组成：

●SPI接口，充当主CPU与ENC28J60之间通信通道。

●控制寄存器，用于控制和监视ENC28J60。

●双端口RAM缓冲器，用于接收和发送数据包。

●判优器，当DMA、发送和接收模块发出请求时，对RAM缓冲器的访问进行控制。

●总线接口，对通过SPI接收的数据和命令进行解析。

●介质访问控制器MAC模块，实现符合IEEE802.3标准的MAC逻辑。

●物理层PHY模块，对双绞线上的模拟数据进行编码和译码。

该器件还包括其他支持模块，诸如振荡器、片内稳压器、电平变换器（提供可以接受5V电压的I/O引脚）和系统控制逻辑。

ENC28J60采用28脚封装，封装形式有SPDIP、SOIC、SSOP及QFN，图5-18所示为其引脚排列，引脚功能如表5-17所列。

(www.daowen.com)

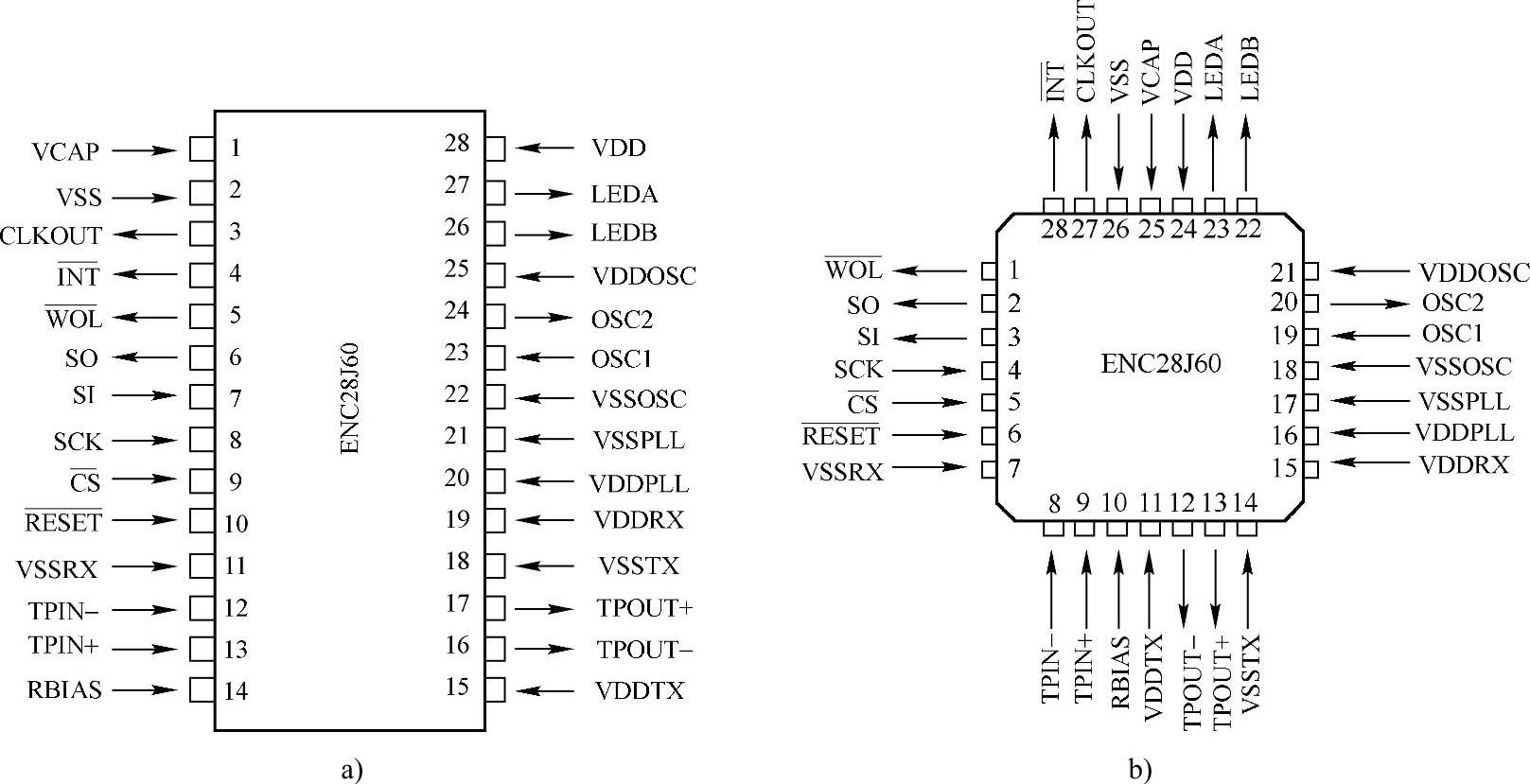

图5-18 ENC28J60引脚排列

a）28脚SPDIP、SOIC、SSOP封装 b）28脚QFN封装

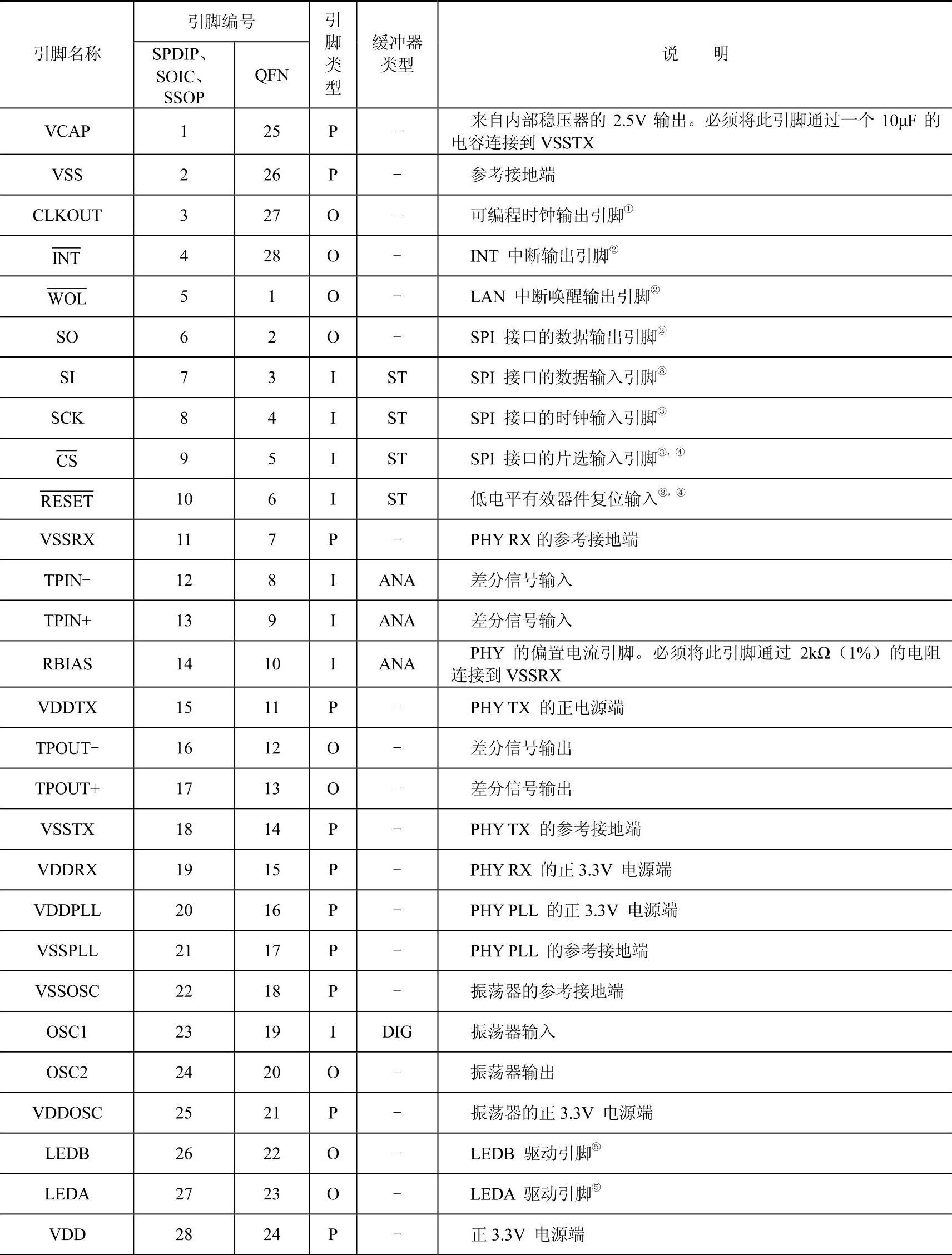

表5-17 ENC28J60引脚说明

表中：I=输入，O=输出，P=电源，DIG=数字输入，ANA=模拟信号输入，ST=施密特触发器

①引脚最大的电流驱动能力为8mA。

②引脚最大的电流驱动能力为4mA。

③引脚可以接受5V的电压。

④引脚有一个连接到VDD的内部弱上拉电路。

⑤引脚最大的电流驱动能力为12mA。
