内置T6963C控制器的LCD模块是目前较为常用且品种较多的一类点阵图形液晶显示模块，T6963C是日本东芝公司的产品，它最大的特点是具有硬件初始值设置功能，其初始化工作在加电时就已经基本完成，软件操作的主要精力可以全部用于显示画面的设计上。T6963C内置有128种5×8点阵的ASCII字符发生器CGROM，并允许在显示存储器内开辟一个用户自定义的8×8点阵字模库CGRAM。T6963C可以管理64KB的显示存储器，它可以把显示存储器分成文本显示区、图形显示区以及自定义字符库区等。

图5-5所示为内置T6963C驱动器的点阵图形液晶显示模块引脚排列，引脚功能如表5-9所列。

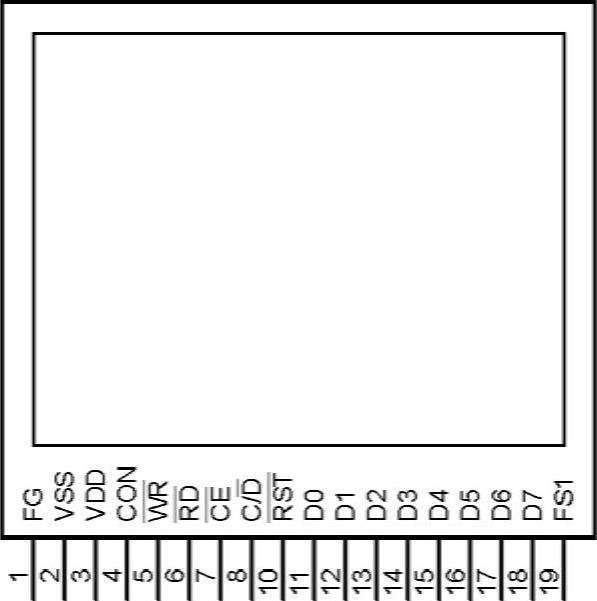

图5-5 内置T6963C的点阵图型液晶显示模块引脚排列

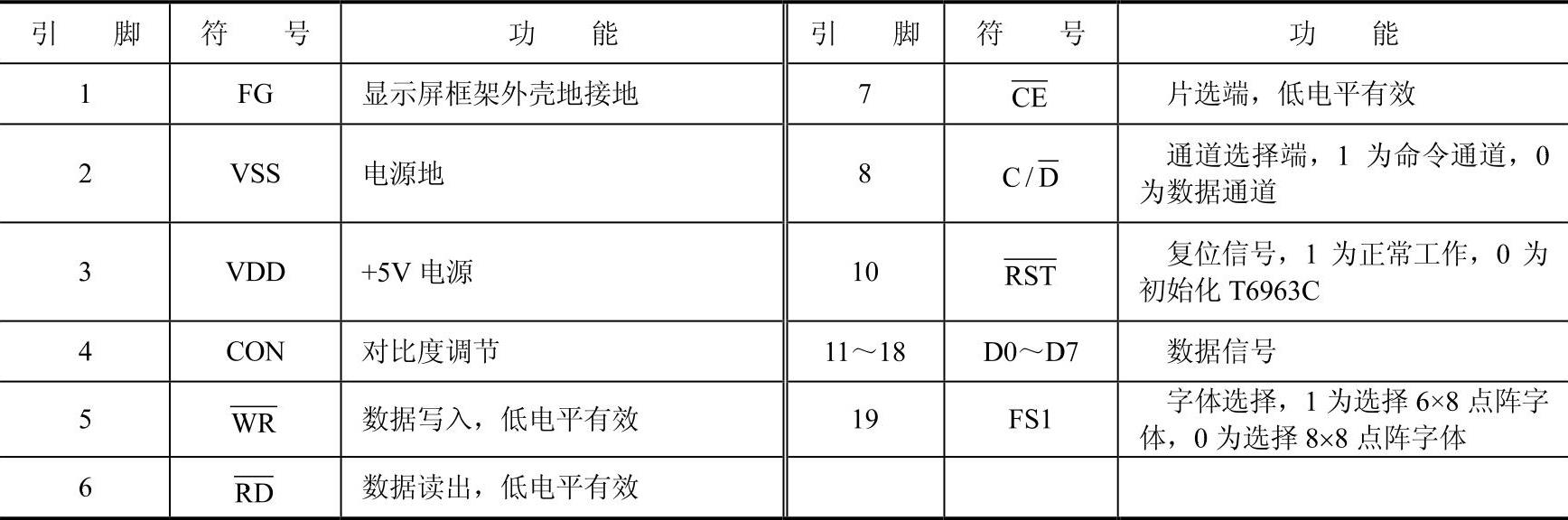

表5-9 内置T6963C的点阵图型液晶显示模块的引脚功能

T6963C提供两种命令形式：带参数命令和无参数命令。

带参数命令中的参数需要在命令编码之前输入，格式如下：

无参数命令只要给出命令编码即可。表5-10列出了T6963C的全部命令编码。

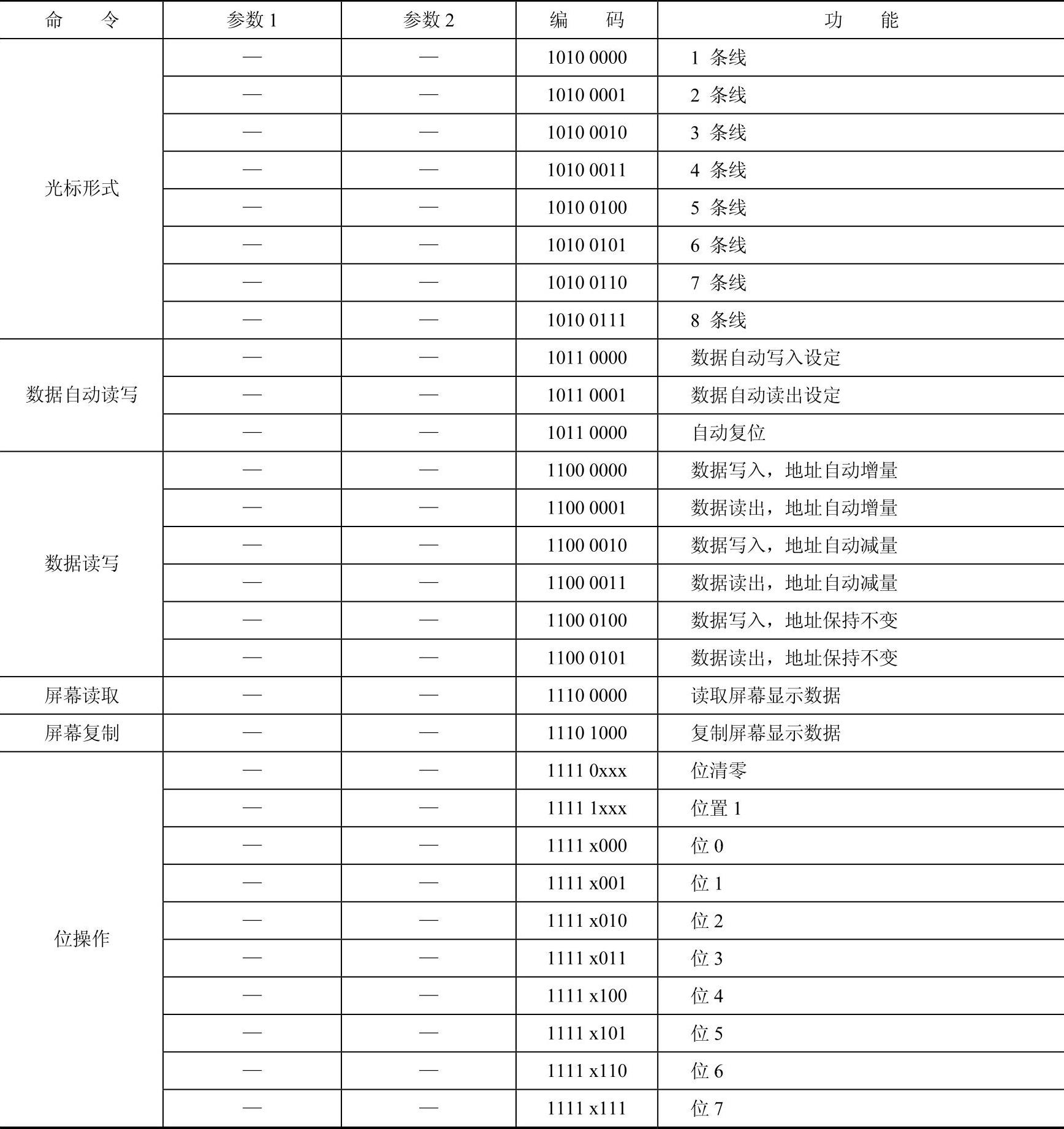

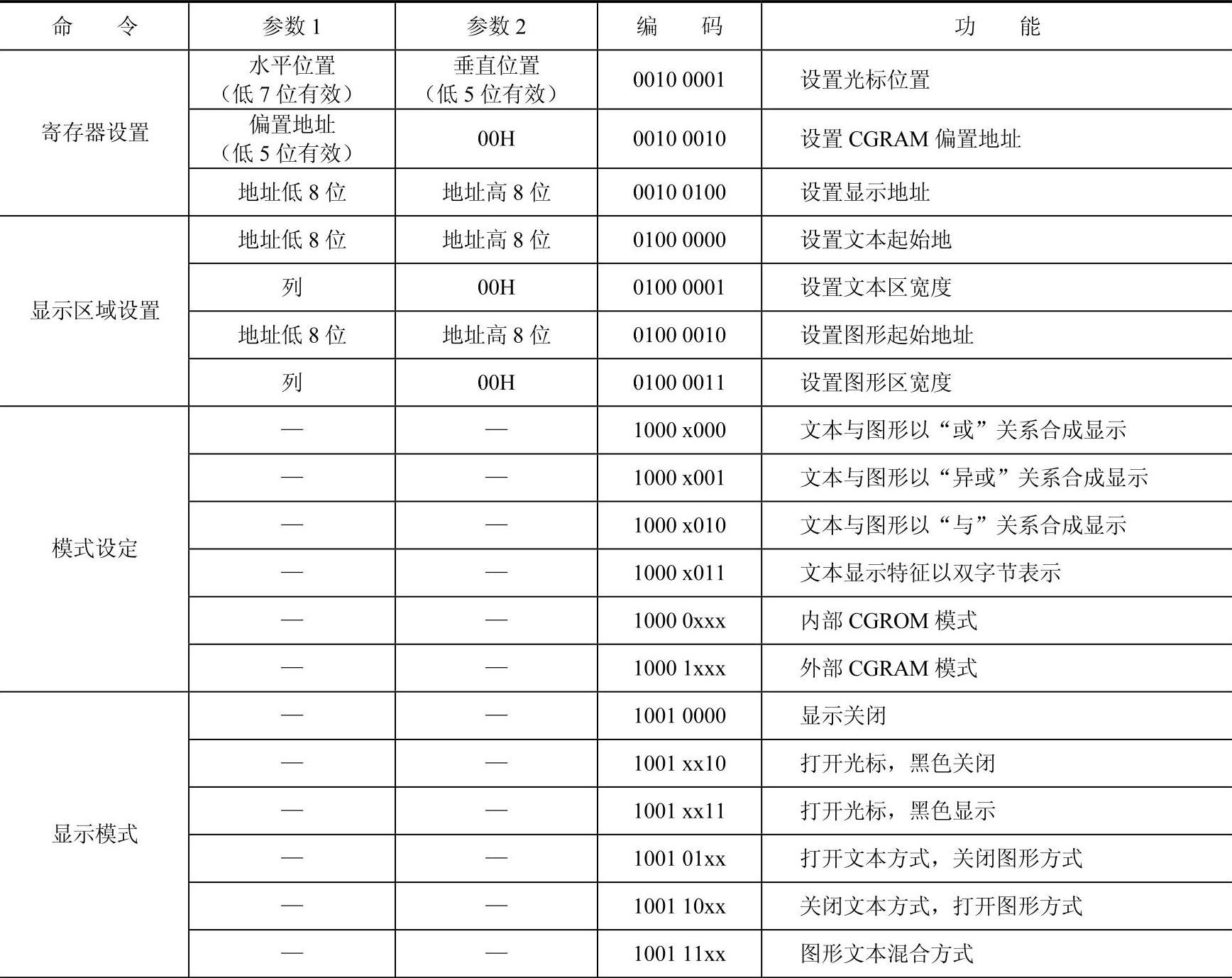

表5-10 T6963C的命令编码

（续）

注：表中参数栏的“—”表示无参数。

T6963C提供一个状态字，格式如下：

其中各位的含义如下：

S0：命令读写状态，S0=1为准备好，S0=0为忙。

S1：数据读写状态，S1=1为准备好，S1=0为忙。

S2：数据自动读状态，S2=1为准备好，S2=0为忙。(www.daowen.com)

S3：数据自动写状态，S3=1为准备好，S3=0为忙。

S4：未用。

S5：控制器运行检测可能性，S5=1为可能，S5=0为不能。

S6：屏幕读取/屏幕复制出错状态，S6=1为出错，S6=0为正确。

S7：闪烁状态检测，S7=1为显示，S6=0为关闭。

这些标识位各有各的应用场合，并非同时有效。CPU在写命令一次读写数据时，S0和S1要同时有效，即“准备好”状态。当CPU采用自动读写功能时，S2或S3将取代S0和S1作为忙标志。S6是考察T6963C屏幕读取和屏幕复制命令执行情况的标志位。S5和S7表示控制器内部的运行状态，T6963C应用时不会使用它们。对T6963C进行每一次软件操作之前，都要判读忙标志，只有在不忙（即“准备好”）状态下，CPU对T6963C的操作才有效。

图5-6 LPC2138与T6963C点阵图型液晶显示模块的接口电路

例5-3 图5-6所示为LPC2138与T6983C图型液晶显示模块的一种接口电路。液晶显示模块的FS1、、、、和信号分别由LPC2138的P0.8、P0.9、P0.10、P0.11、P0.12和P0.13控制，P0.0～P0.7用作显示模块的8位数据线。

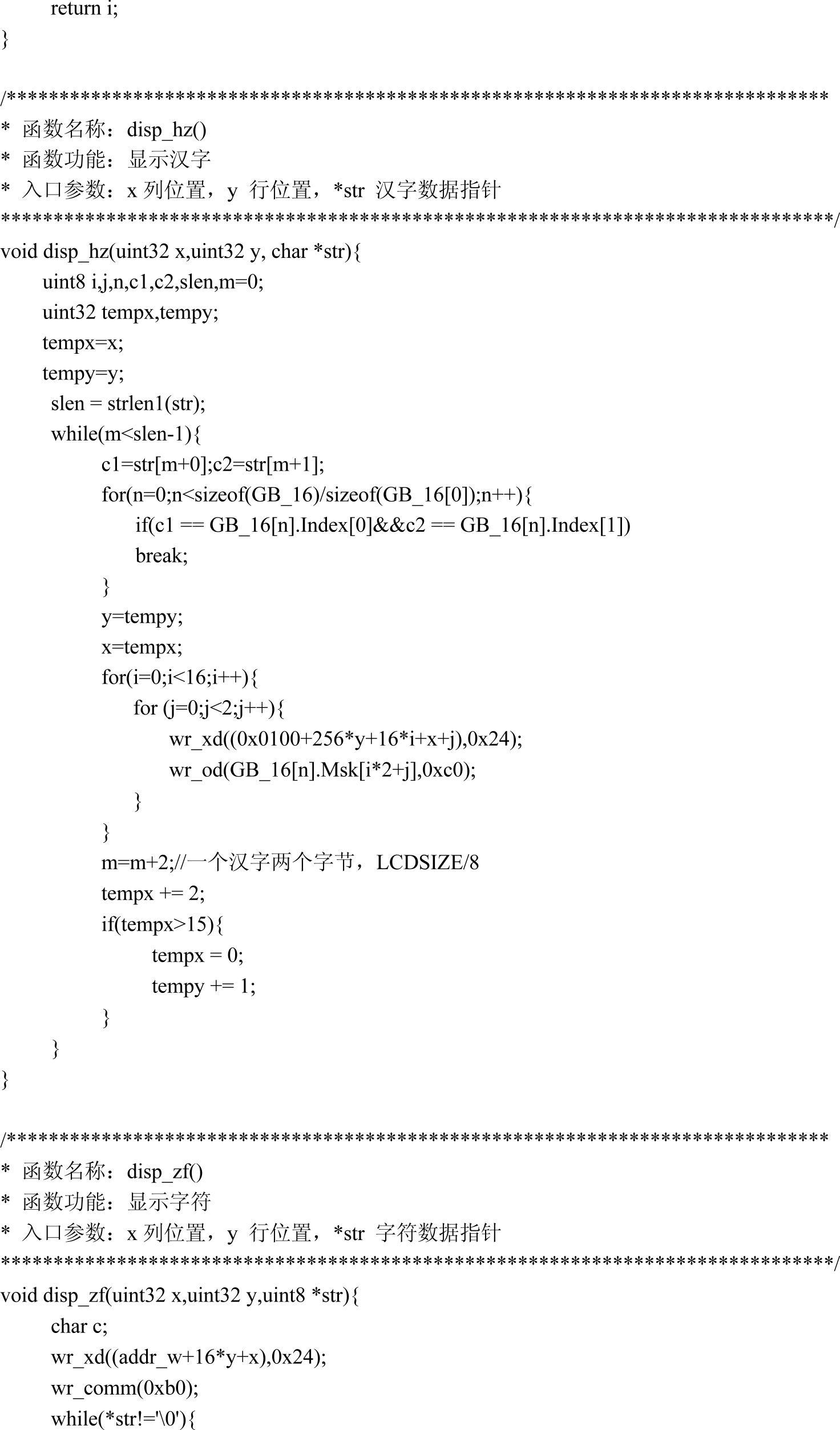

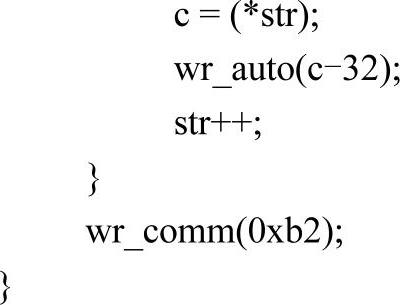

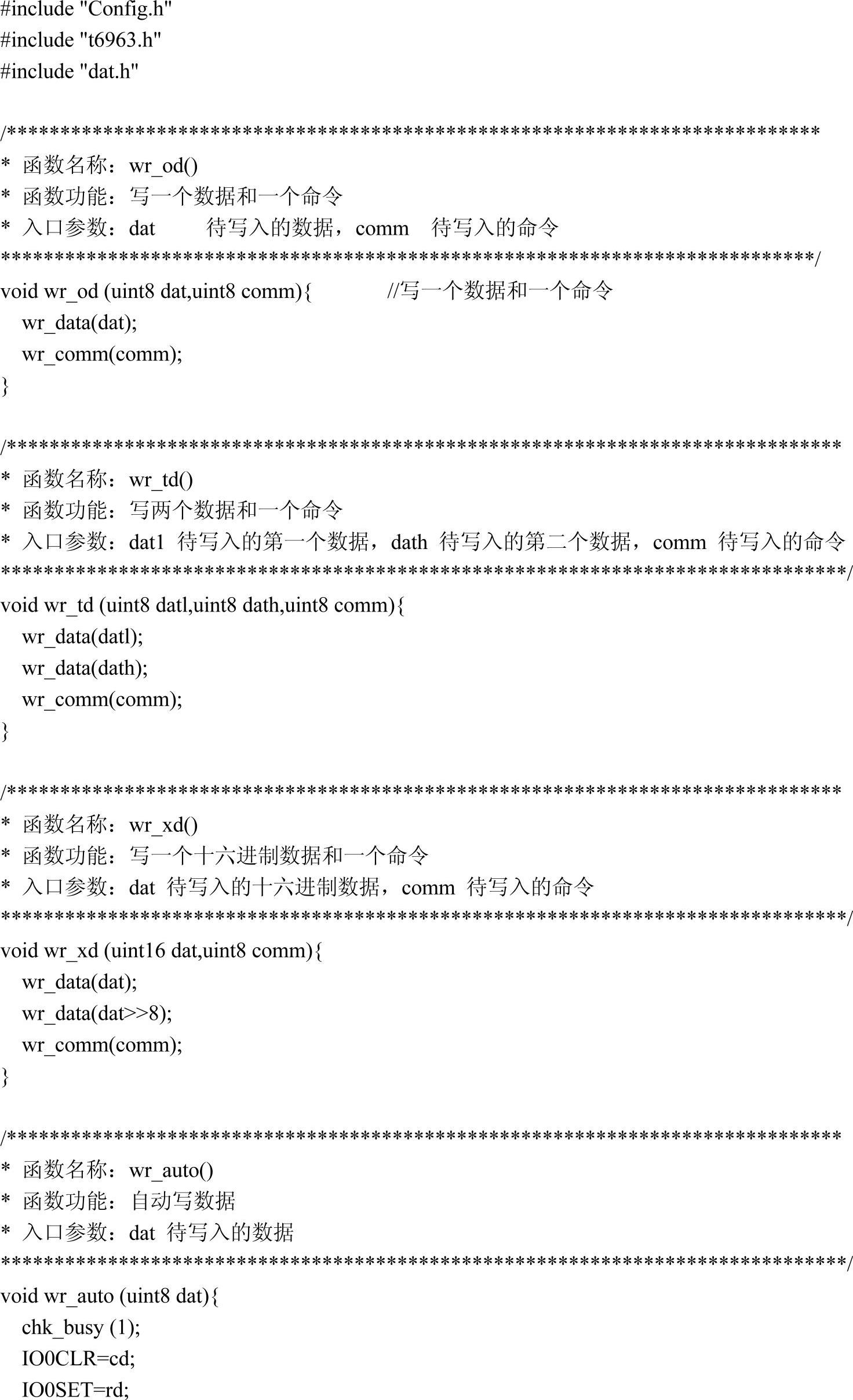

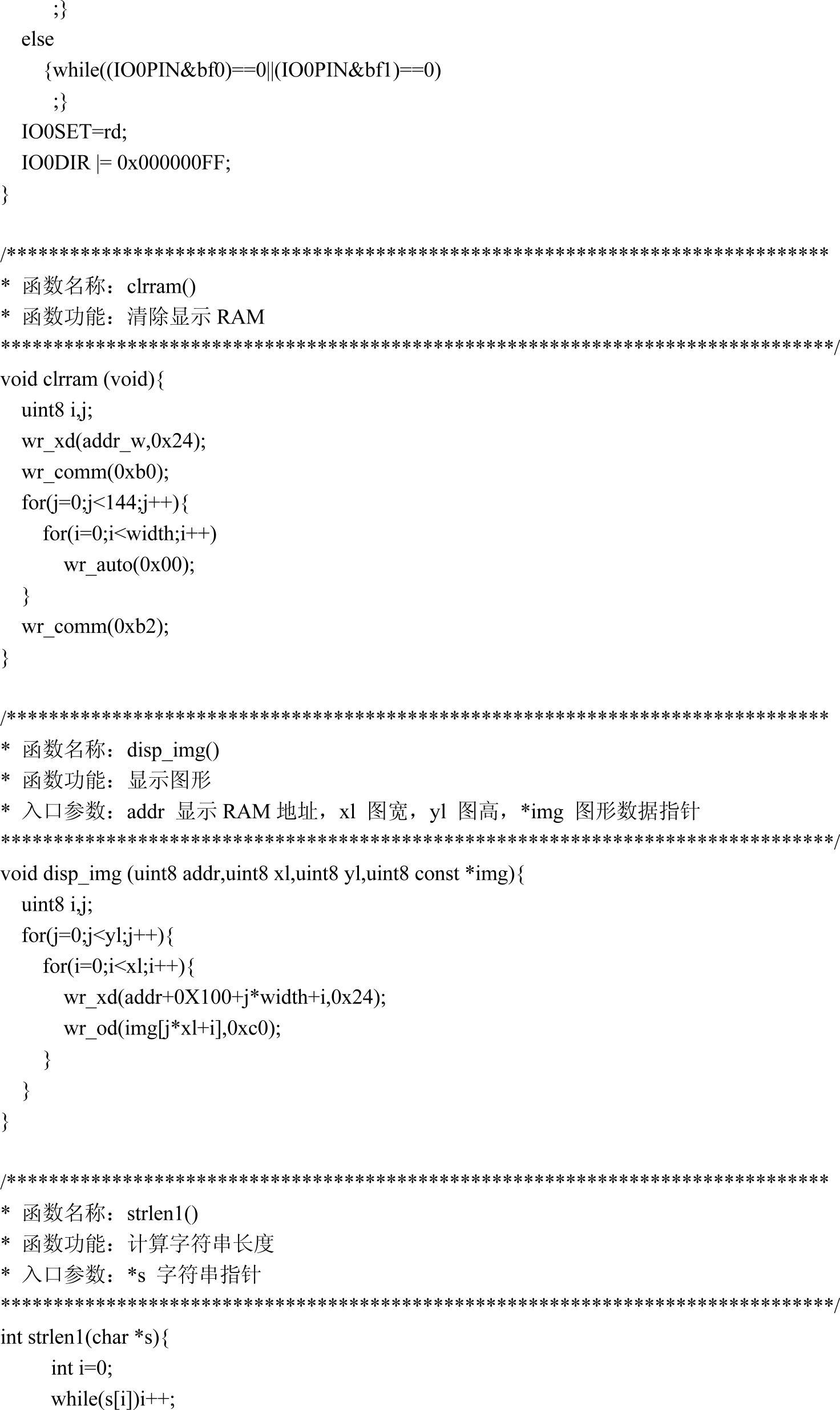

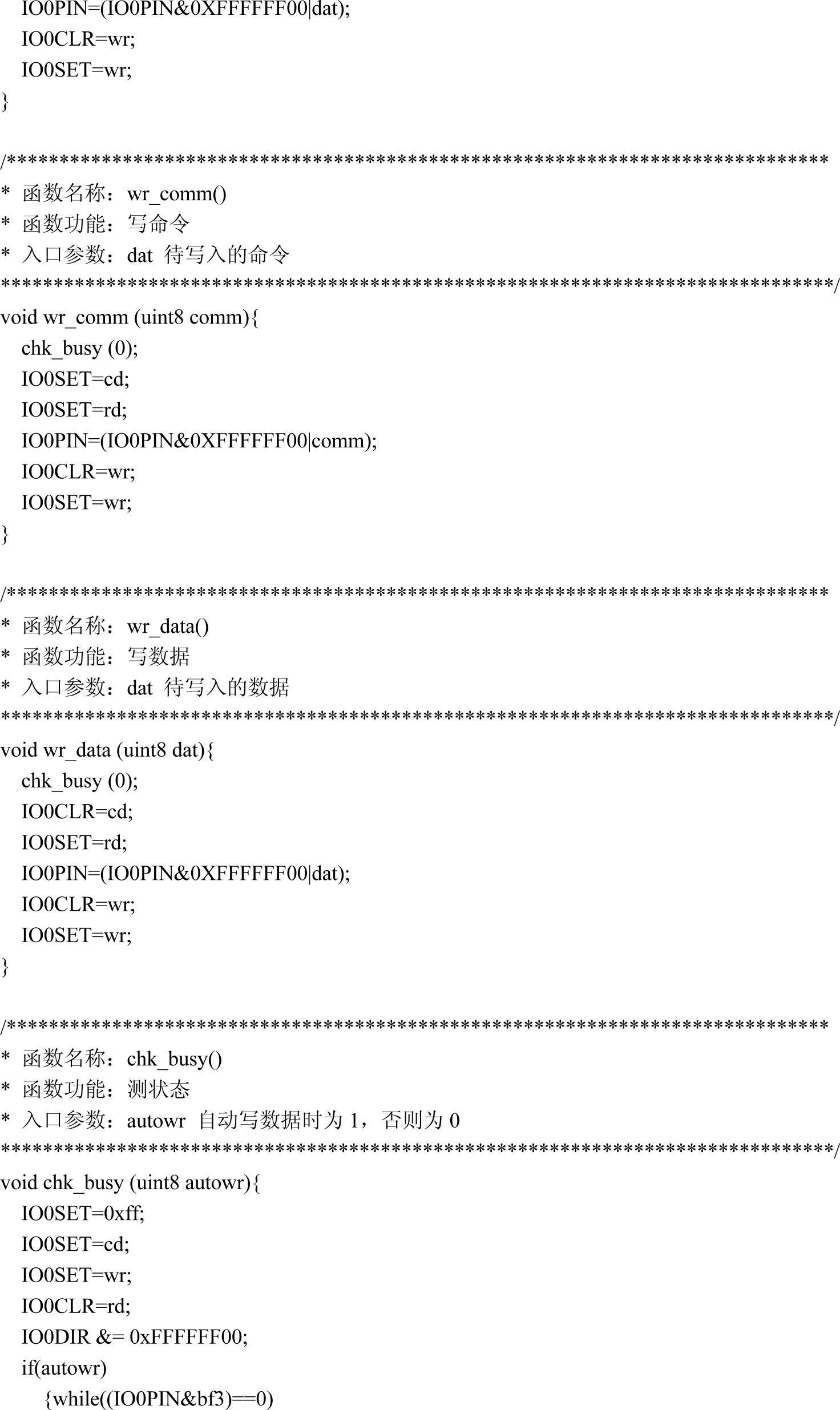

本例的液晶显示驱动程序包括在T6963.C模块中，具体如下：

进入主程序后首先进行引脚配置，接着调用液晶模块初始化子程序，初始化内容包括设置文本显示区首地址、图形显示区首地址、文本显示区宽度、图形显示区宽度、CGRAM偏置地址，然后启用文本和图形。初始化完成之后进行清屏，最后分别调用图形显示子程序、汉字显示子程序以及字符显示子程序，完成整个屏幕的显示。

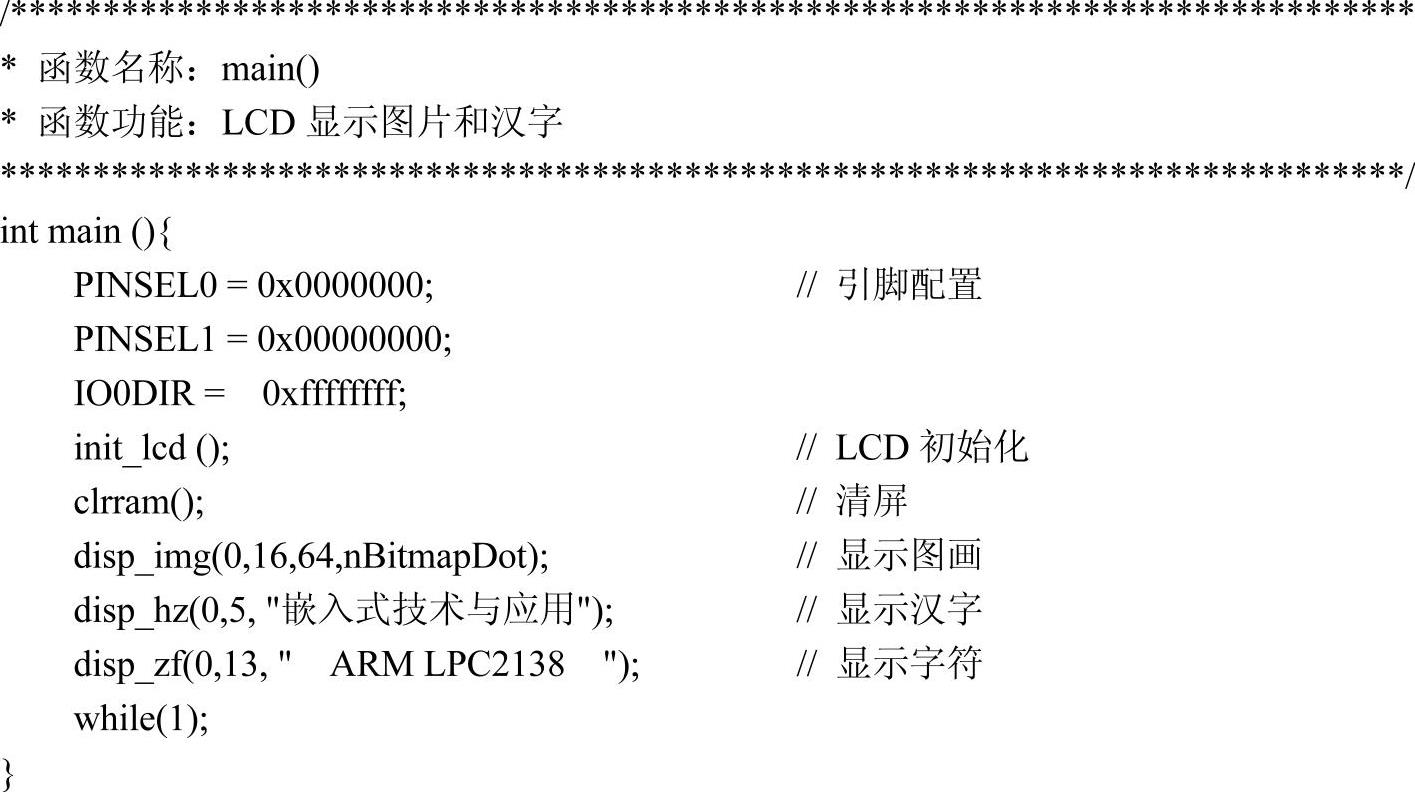

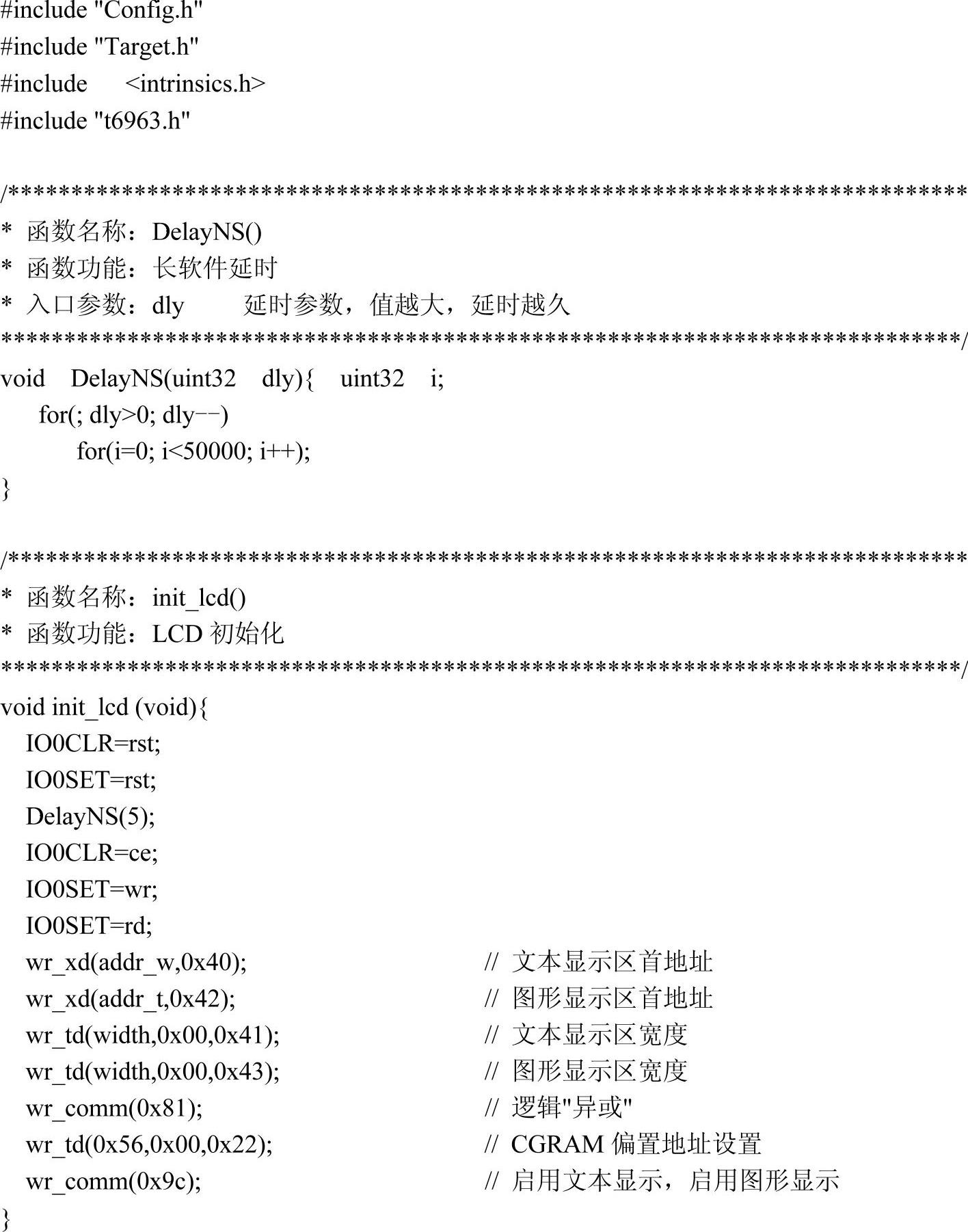

主程序文件main.c如下：
