看门狗的基本使用方法如下：

●在WDTC寄存器中设置看门狗定时器的固定装载值。

●在WDMOD寄存器中设置模式。

●通过向WDFEED寄存器顺序写入0xAA和0x55，启动看门狗。

●在看门狗向下溢出之前应当再次喂狗以防止发生复位/中断。

当看门狗计数器向下溢出时，程序计数器将从0x00000000开始重新计数，和外部复位一样。可以通过检查看门狗超时标志（WDTOF），来确定看门狗是否产生复位条件。WDTOF标志必须由软件清零。

1.设置看门狗模式

2.设置看门狗定时常数

3.喂狗操作

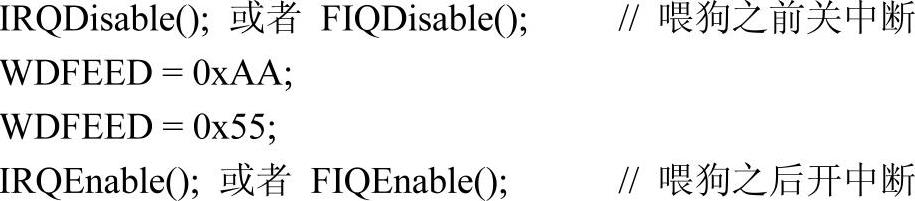

4.喂狗之前关中断

(www.daowen.com)

例4-21 利用看门狗溢出复位。程序设定看门狗溢出产生复位，正常情况下，LED1闪烁，并周期性喂狗，防止看门狗溢出。如果KEY1键长时间按下时喂狗周期被打断，超过WDTC设定时间，看门狗将会溢出并产生复位。发生WDT复位后，程序判断看门狗溢出标志WDTOF是否已经被清除，若没有被清除，则LED2闪烁报警，并等待软件清除WDTOF；若在此期间KEY2键被按下，则清除WDTOF，程序又回到正常情况。Proteus仿真电路如图4-31所示。

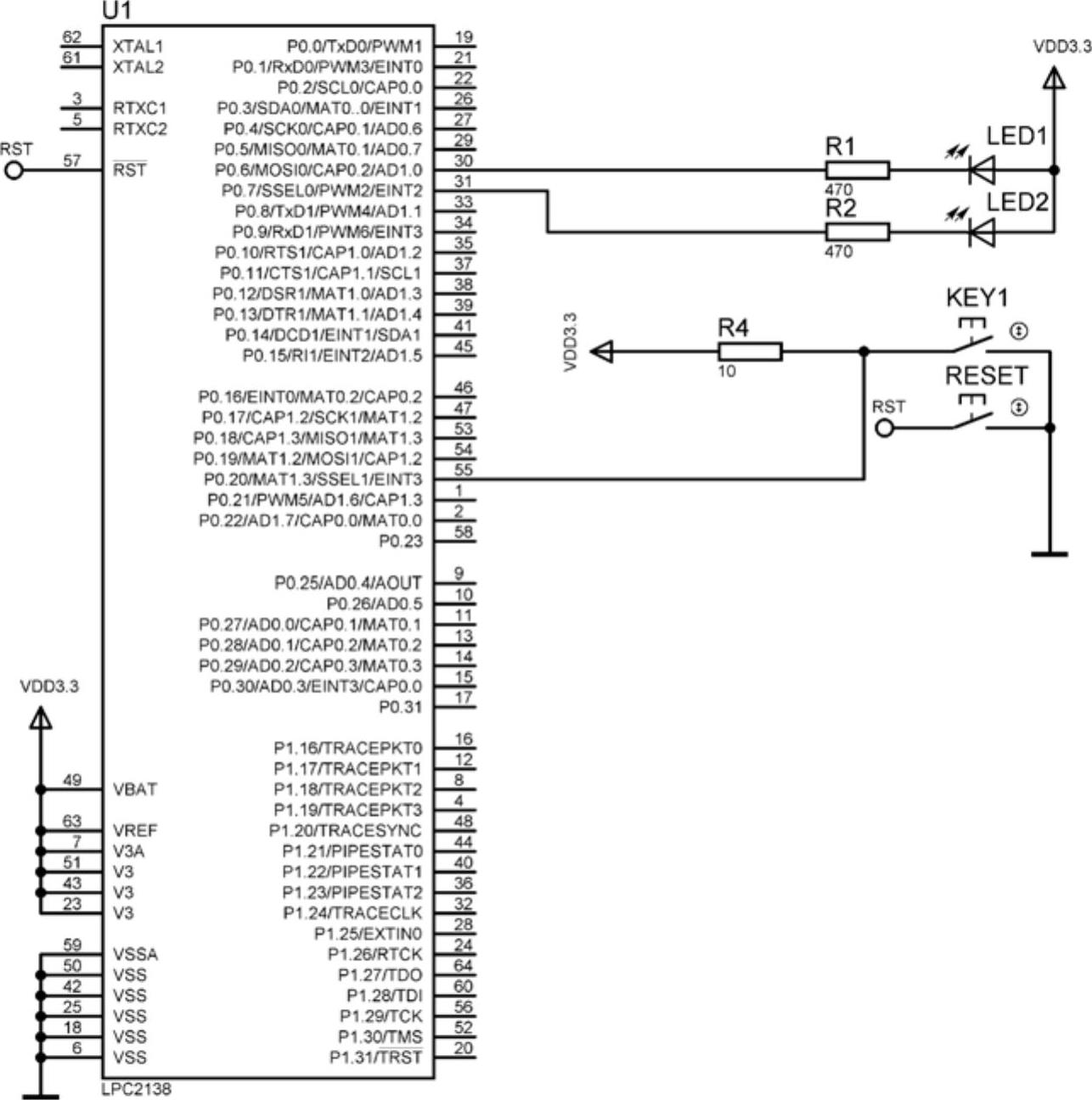

图4-31 看门狗溢出产生复位的Proteus仿真电路

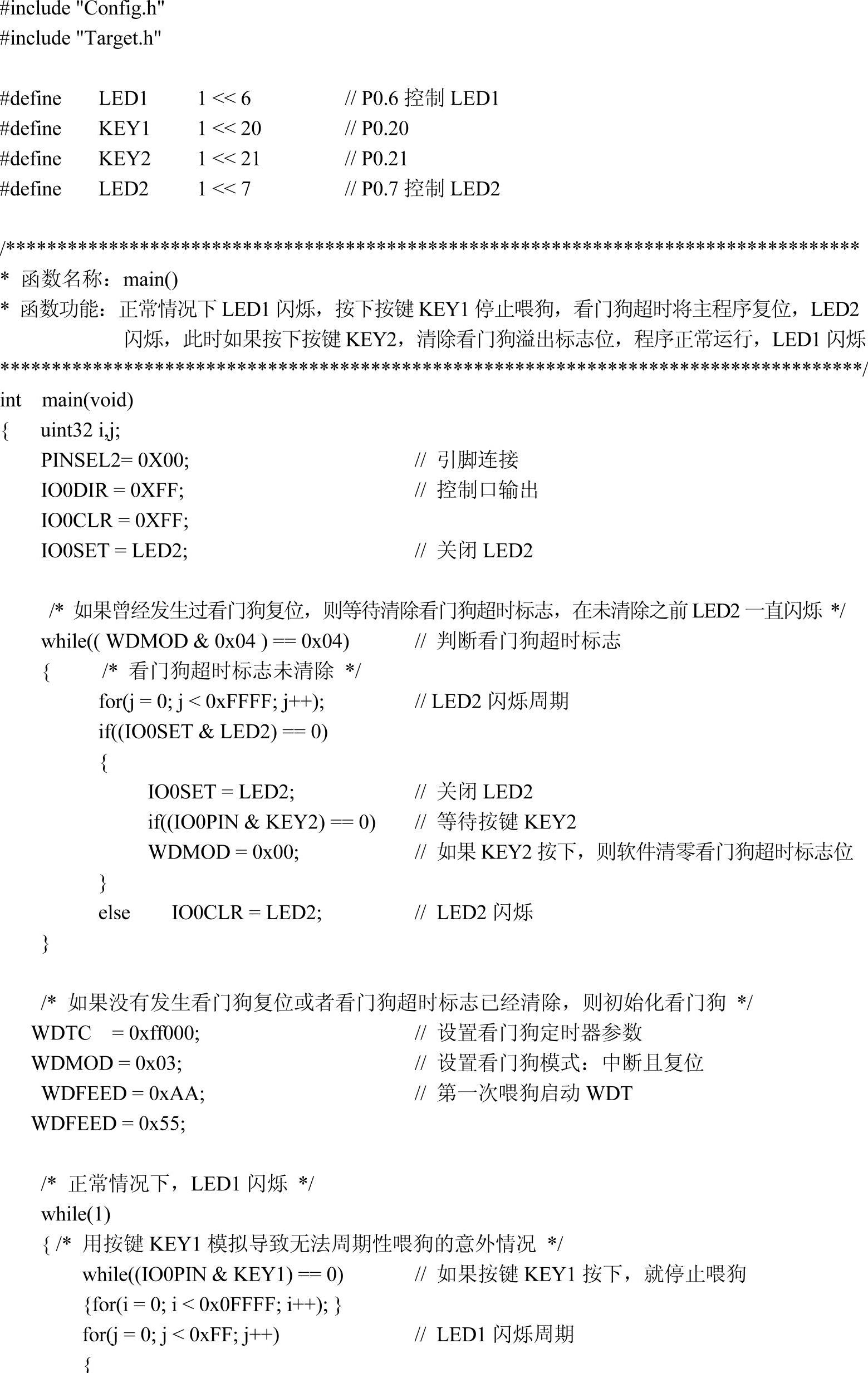

主程序文件main.c如下：

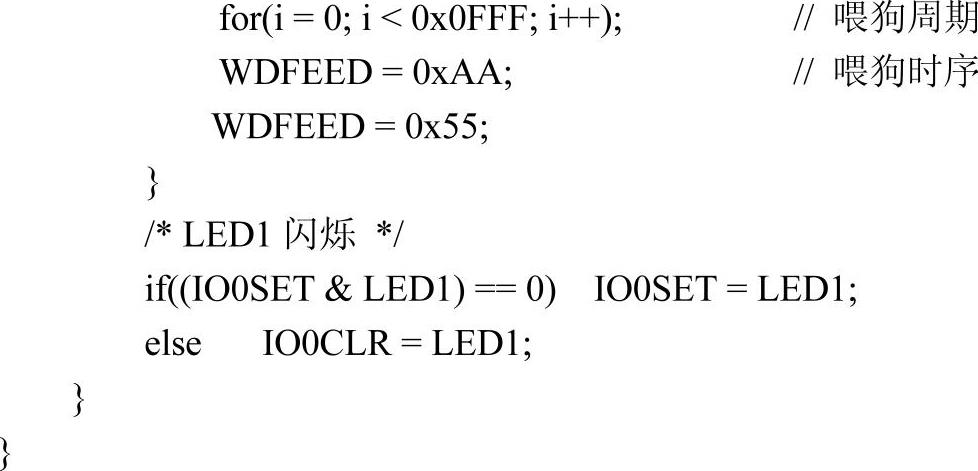

例4-22 看门狗使能后，需要在规定周期内重新喂狗，否则会产生看门狗溢出。看门狗溢出可产生中断或者复位，本例利用看门狗溢出产生中断。确定看门狗溢出时间值，并且设定WDMOD为溢出产生中断。程序正常运行的时候，LED1闪烁，如果长时间按下KEY1键，喂狗周期将被人为延长，当时间超过WDTC所设定的周期，将触发WDT溢出中断，点亮LED2报警。看门狗一旦出现溢出，其产生的中断标志位WDINT将不能被软件清除，而只能通过复位清除，因此看门狗产生中断后就不能再次产生中断，除非重新复位芯片。Proteus仿真电路如图4-32所示。

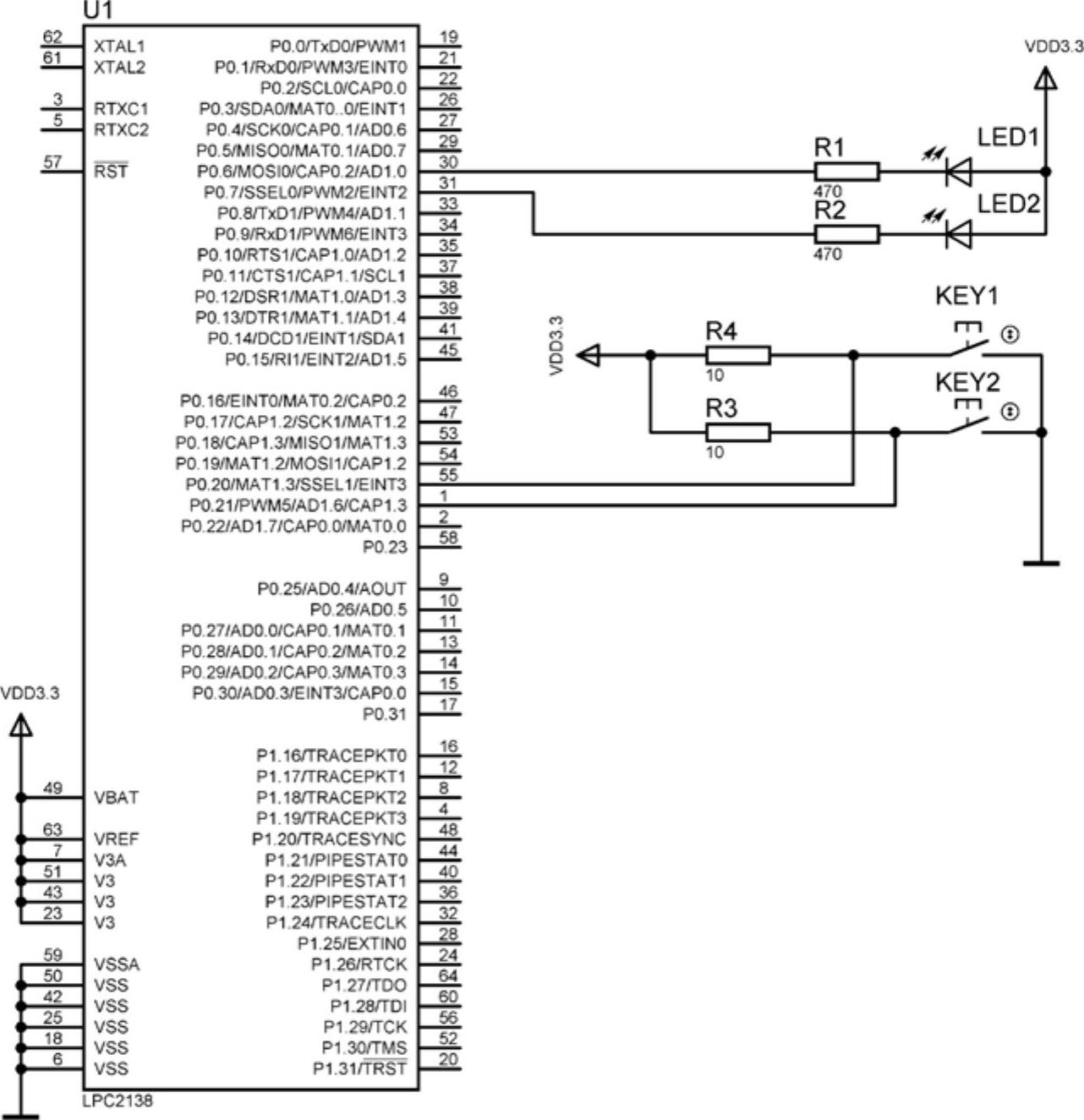

图4-32 看门狗溢出产生中断的Proteus仿真电路

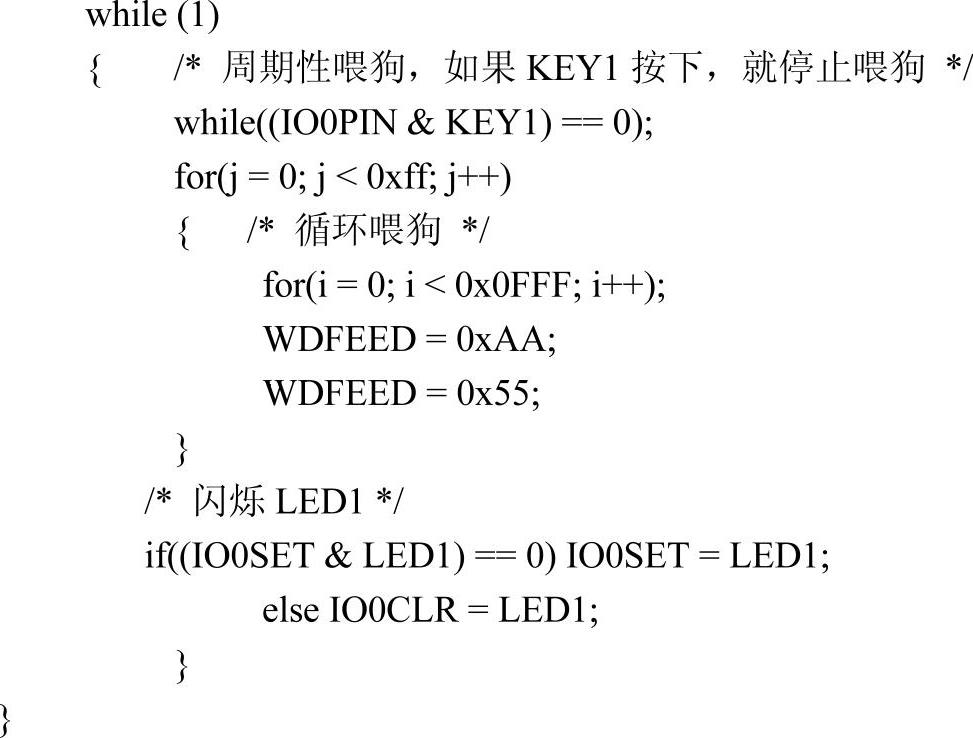

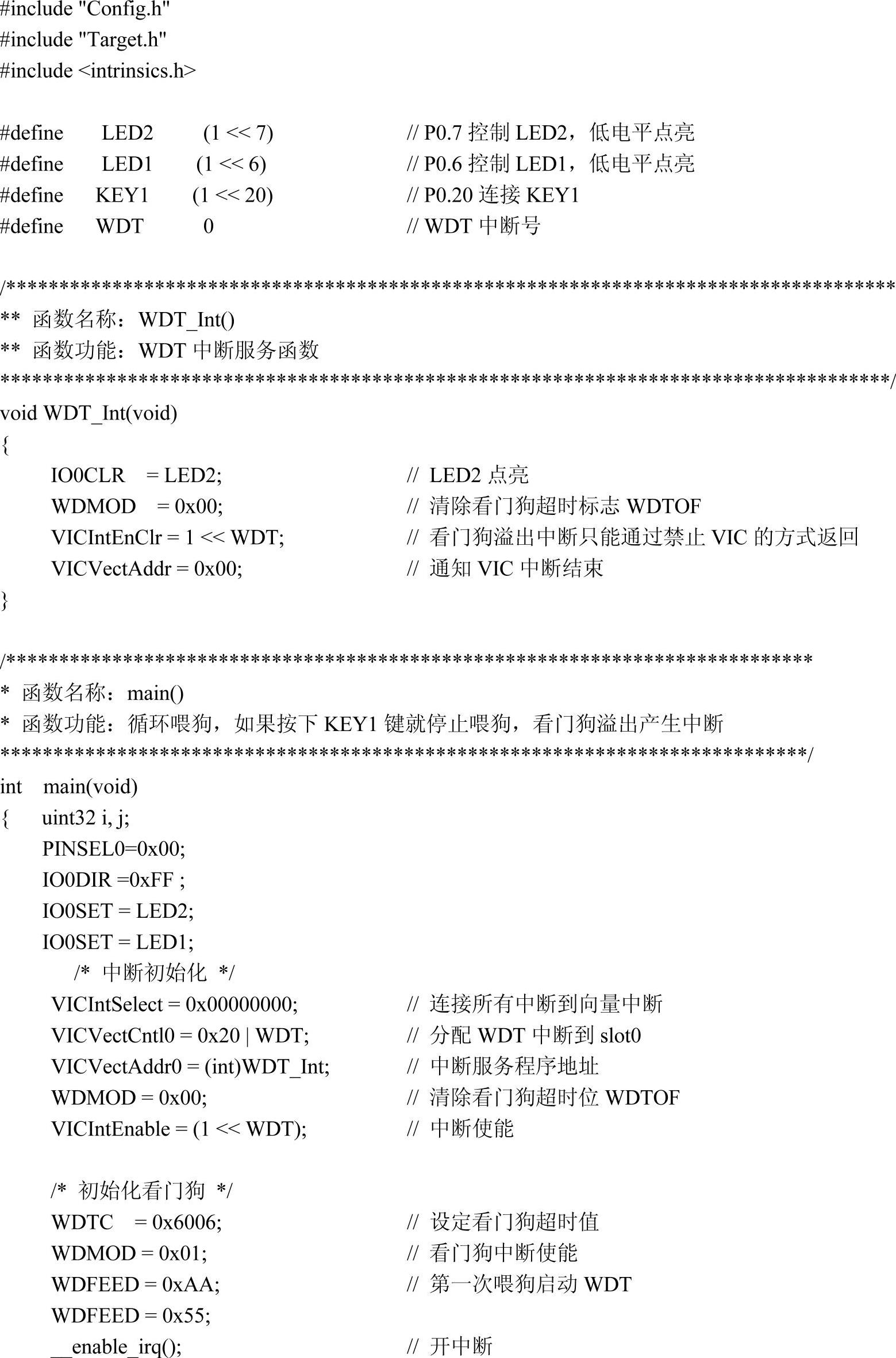

主程序文件main.c如下：
