通过设置时钟控制寄存器（CCR）可以选择RTC的计数时钟源，可由独立的32.769kHz振荡器提供或由Fpclk的分频信号提供。当使用Fpclk作为时钟源时，它的基准时钟分频器允许调节任何频率高于65.536kHz的外设时钟源产生一个32.768kHz的基准时钟，实现准确的计时操作。

RTC的寄存器框图如图4-29所示。实时时钟CTC计数器是一个15位的计数器，它位于秒计数器之前，CTC每秒计数32768个时钟；当有CTC秒进位时，完整时间寄存器（CTME0～CTMIE2）、RTC时间寄存器（SEC、MIN等）将会更新；RTC的中断有两种，一种是增量中断，由CIIR进行控制；另一种为报警中断，由AMR寄存器和各报警时间寄存器控制，如ALSEC、ALMIN等；报警位置寄存器ILR用来产生相应的中断标志；RTC时钟控制寄存器CCR用于使能实时时钟，CTC复位控制等。其中，用于表示“日”的日期寄存器有两个，分别为DOY和DOM，DOY表示为一年中的第几日，值为1～365（闰年为366）；而DOM则为一月中的第几日，值为1～28/29/30/31，一般日期计数使用DOM即可。

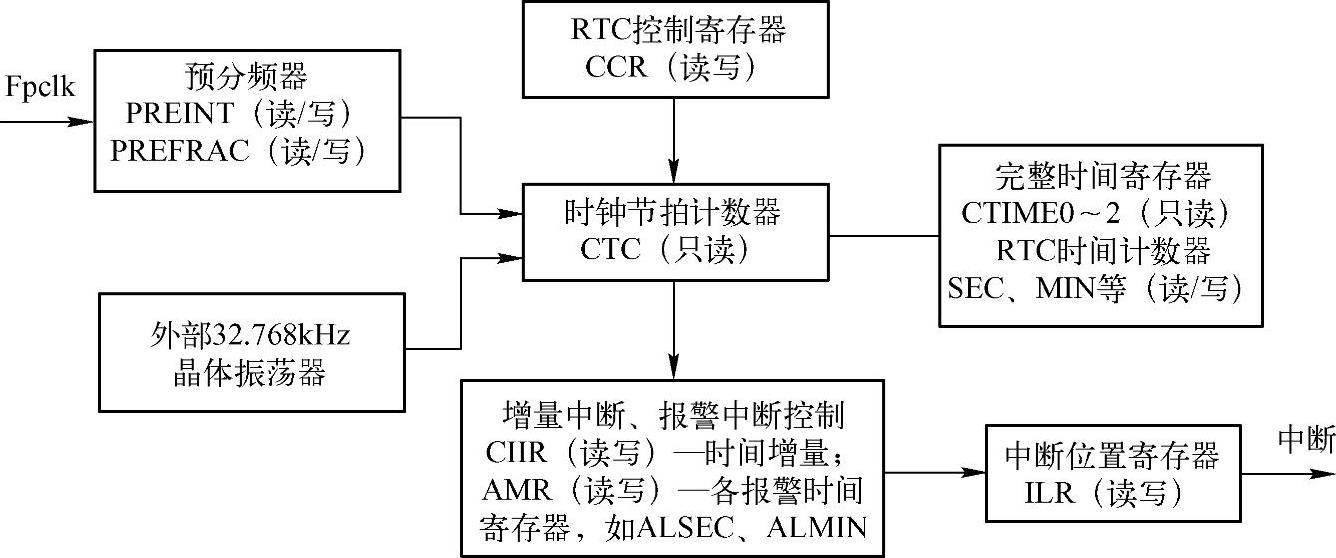

图4-29 RTC的寄存器功能框图

RTC的基本操作方法如下：

●选择时钟源（CCR寄存器）。

●设置RTC基准时钟分频器（PREINT、PREFRAC）（根据上一步选择执行此步操作）。

●初始化RTC时钟值，如YEAR、MONTH、DOM等。

●报警中断设置，如CIIR、AMR等。

●启动RTC，即CCR的CLKEN位置位。

●读取完整时间寄存器值，或等待中断。

使用RTC时，VBAT引脚必须连接到V3引脚，或者连到一个独立的电源（如外部电池），否则VBAT应该接地。VBAT断电时，LPC2138不能保存RTC的状态，如果时钟源丢失、中断或改变，RTC也无法维持时间计数。RTC可以使用两个时钟源（VPB时钟Fpclk或来自RTCX1～2引脚的32kHz信号），如果将RTCX1～2引脚的32kHz信号作为时钟源，RTC可以完全独立工作，与VPB时钟无关。因此，在要使用RTC且对功耗敏感的应用中（如电池供电设备），可通过使用RTCX1～2引脚的32kHz信号和清除PCONP功率控制寄存器中PCRTC位来降低功耗。

1.设置RTC时钟

2.设置RTC使用独立振荡器

(www.daowen.com)

3.设置秒增量中断

4.设置RTC时间

5.读取RTC时间

例4-20 利用RTC实现万年历，通过SPI接口上的74HC595驱动4位LED数码管，能够显示出年、月、日、星期以及时间。利用按键中断控制显示状态，在年、月+日、时+分、秒+星期这4个状态之间反复切换，每按一次按键，显示状态切换一次。Proteus仿真电路如图4-30所示。

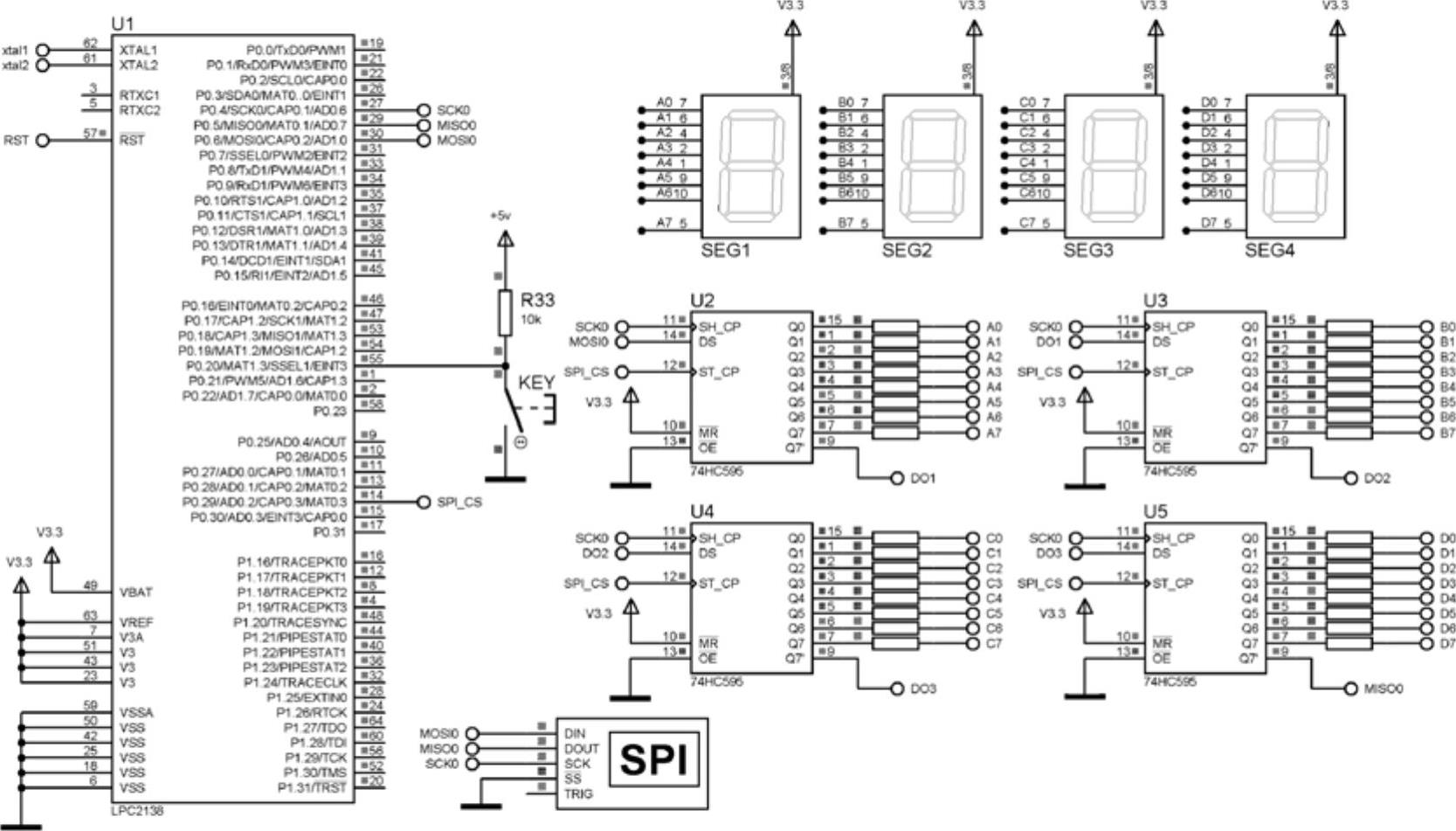

图4-30 利用RTC实现万年历的Proteus仿真电路

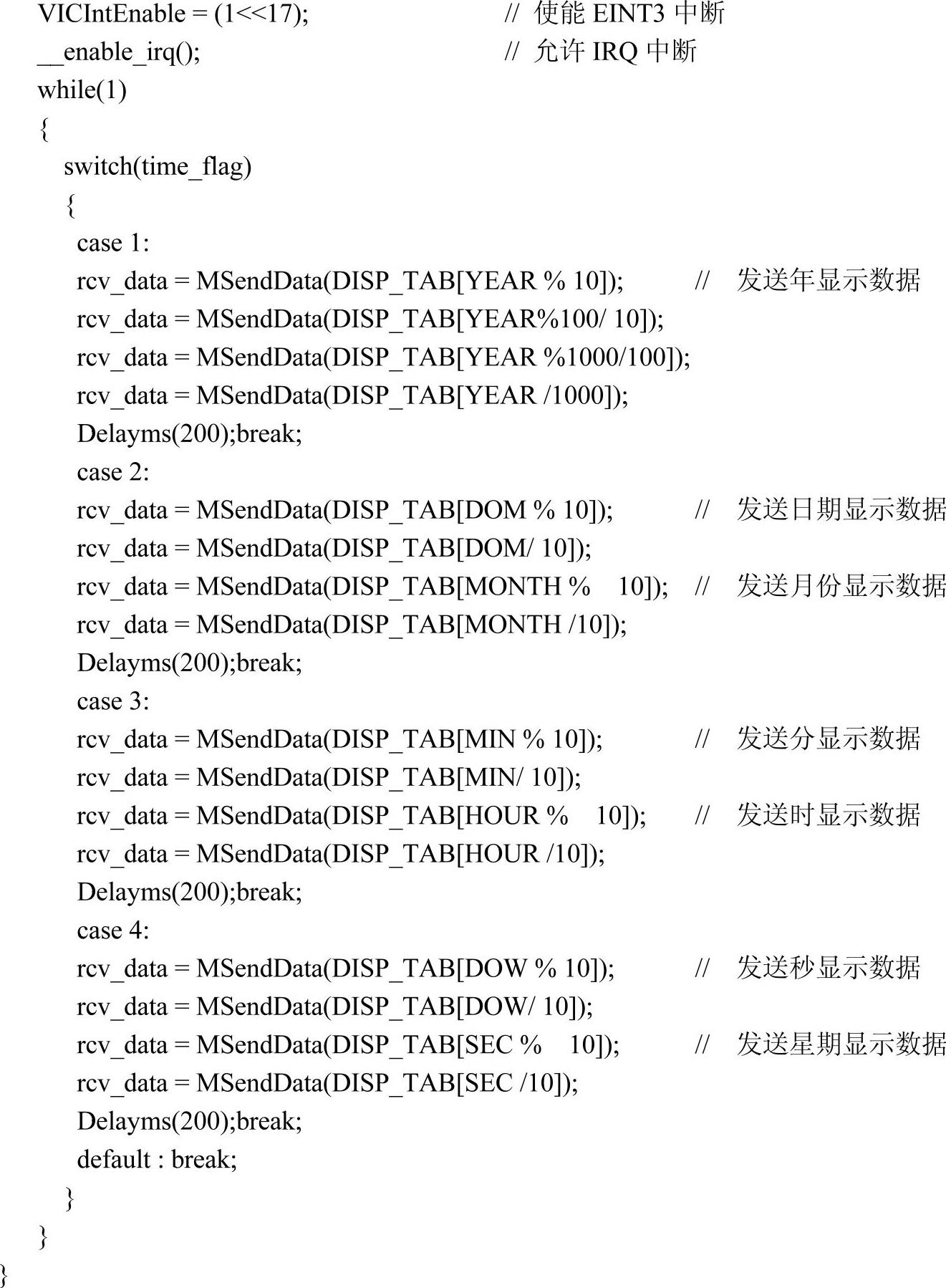

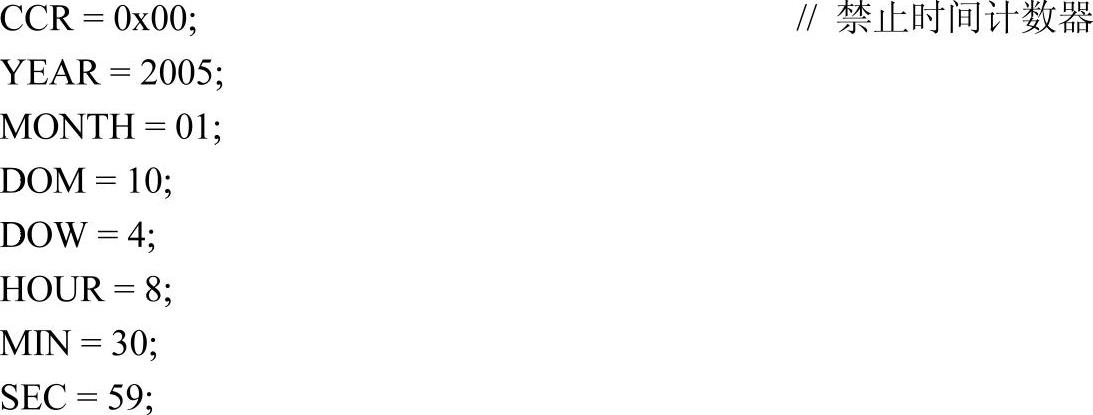

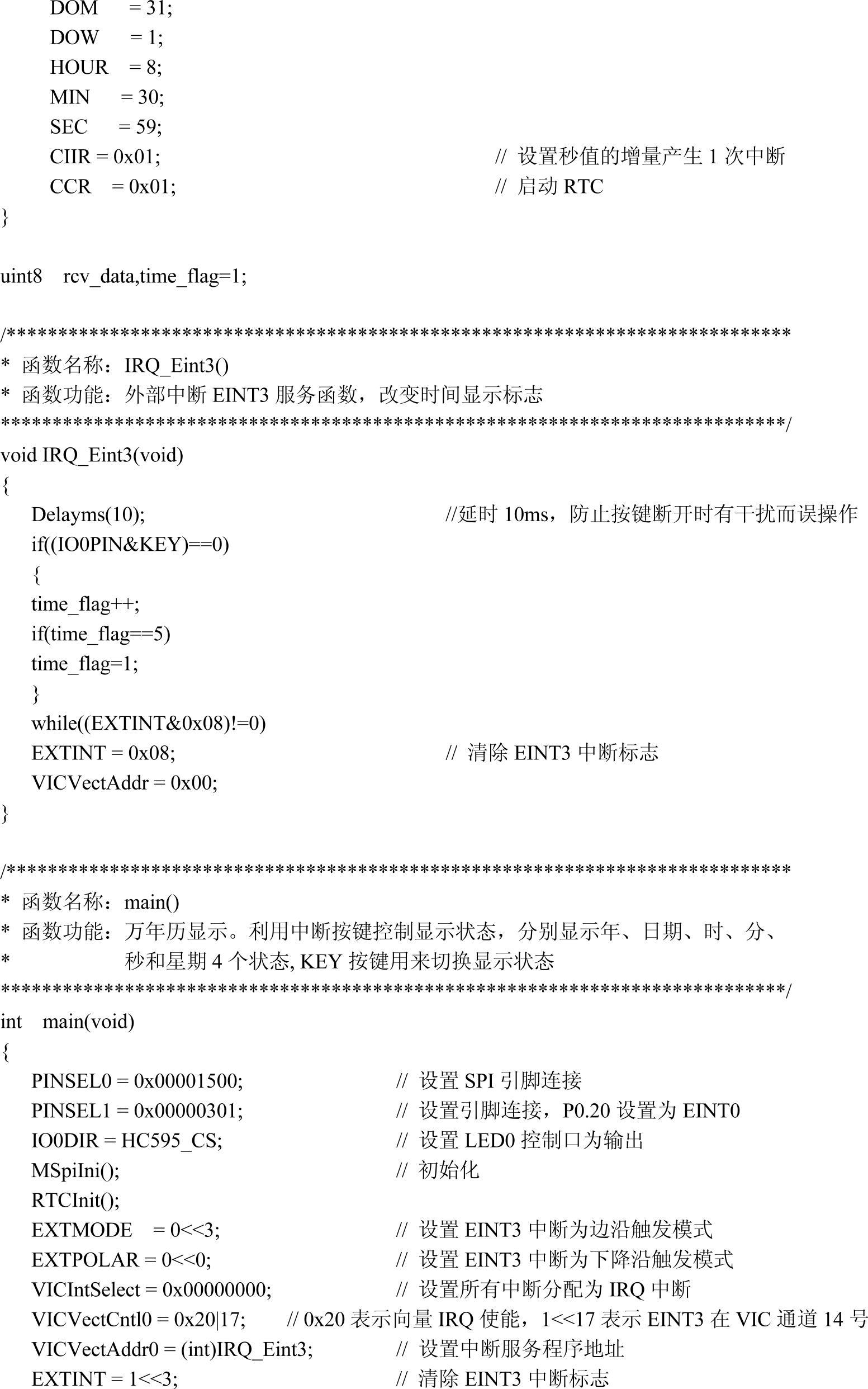

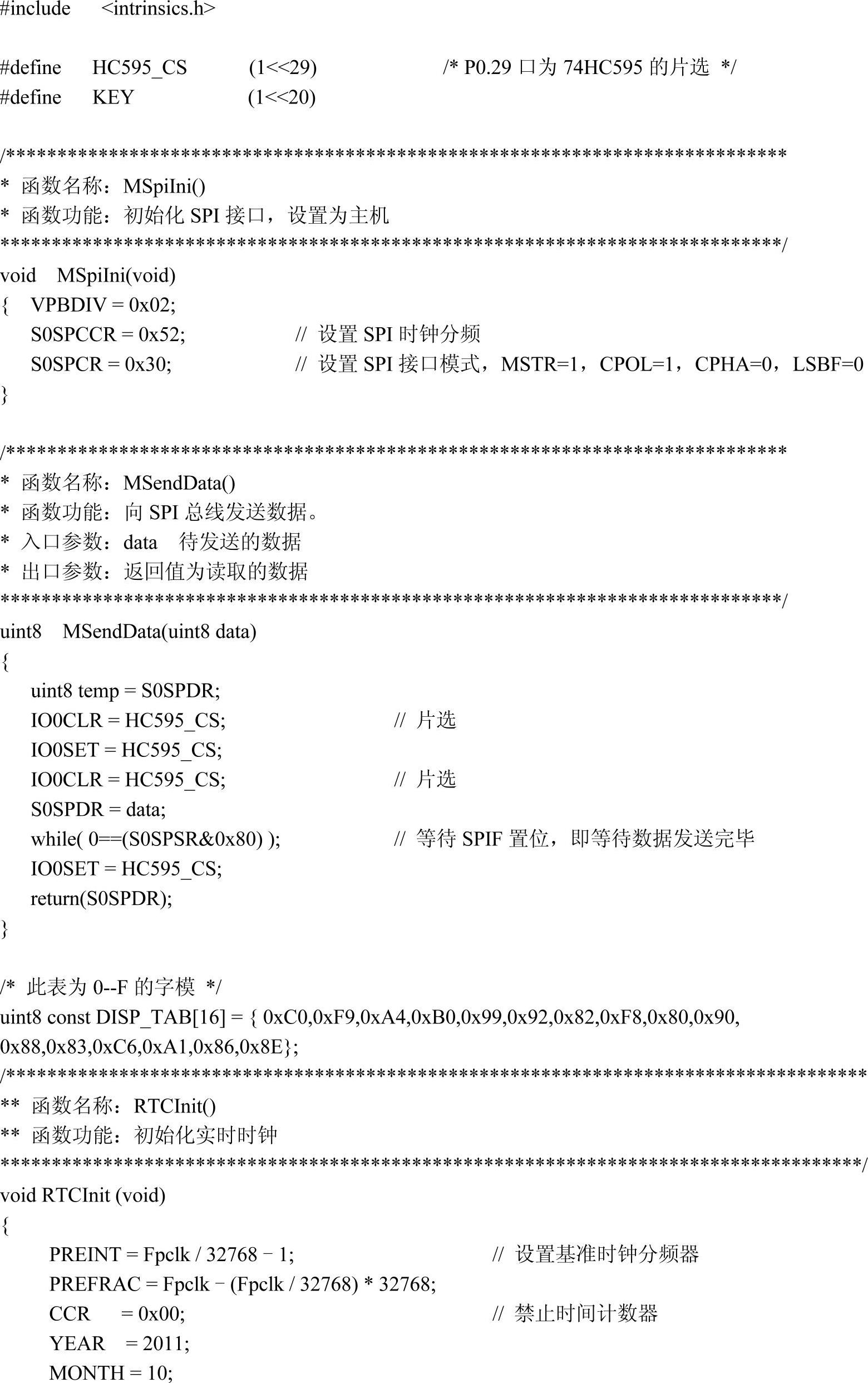

主程序文件main.c如下：
