LPC2138脉宽调制器PWM的基本操作方法如下：

●连接PWM功能引脚输出，即设置PINSEL0、PINSEL1。

●设置PWM定时器的时钟分频值（PWMPR），得到所要的定时器时钟。

●设置比较匹配控制（PWMMCR），并设置相应的比较值（PWMMRx）。

●设置PWM输出方式并允许PWM输出（PWMPCR）及锁存使能控制（PWMLER）。

●设置PWMTCR，启动定时器，使能PWM。

●如果运行过程中需要更改比较值，更改之后要设置锁存使能。

使用双边沿PWM输出时，建议使用PWM2、PWM4、PWM6；使用单边PWM输出时，在PWM周期开始时为高电平，匹配后为低电平，使用PWMMR0作为PWM周期控制，PWMMRx作为占空比控制。

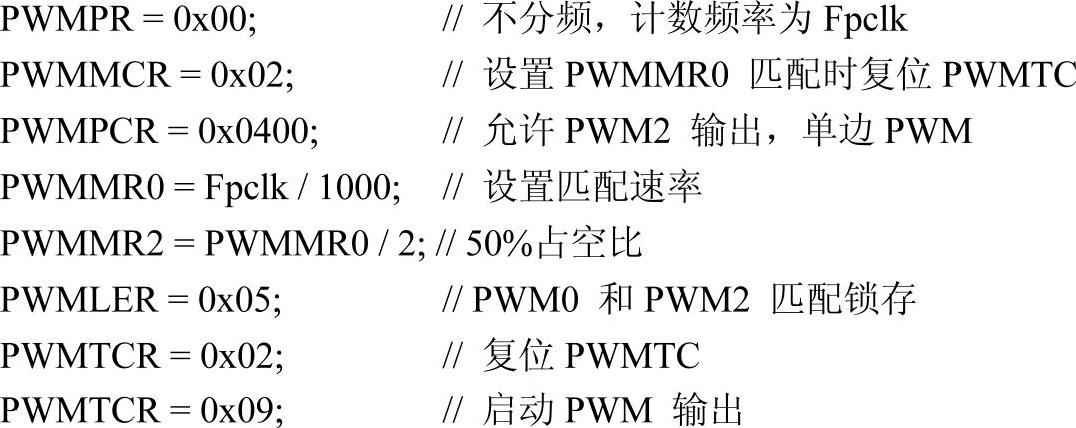

1.单边沿PWM设置

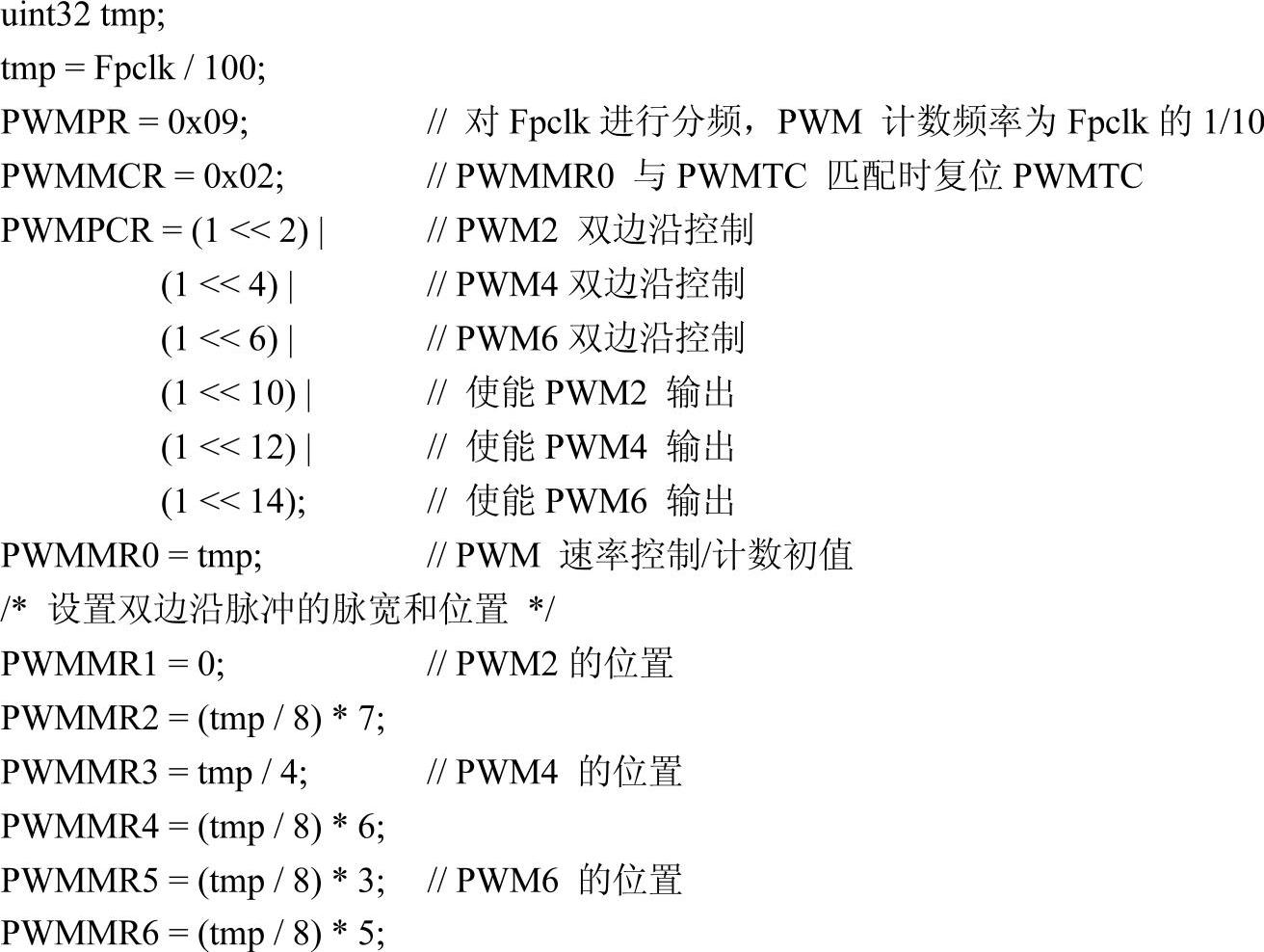

2.双边沿PWM设置

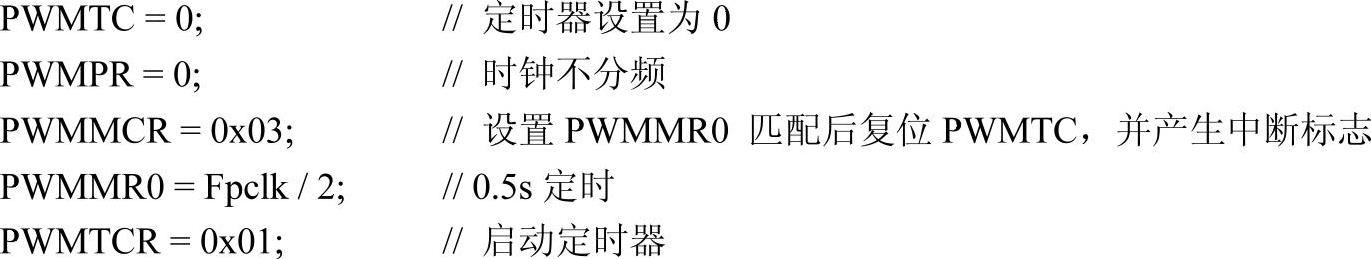

3.PWM作为定时器

4.更新PWM输出频率

例4-13 利用PWM作32位定时器。虽然LPC2138具有两个标准的32位定时器，但是在某些特定场合，可能仍不能满足实际的需要，此时，如果不需要使用PWM功能，则可以将其作为32位定时器使用。Proteus仿真电路如图4-24所示。

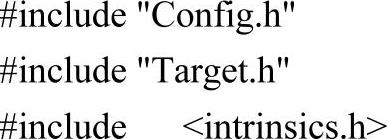

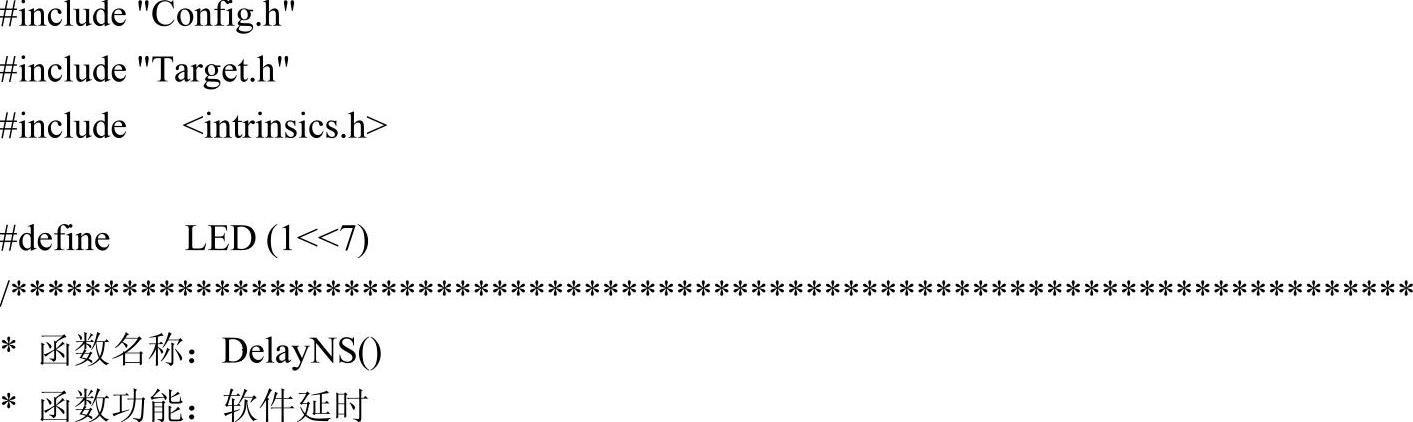

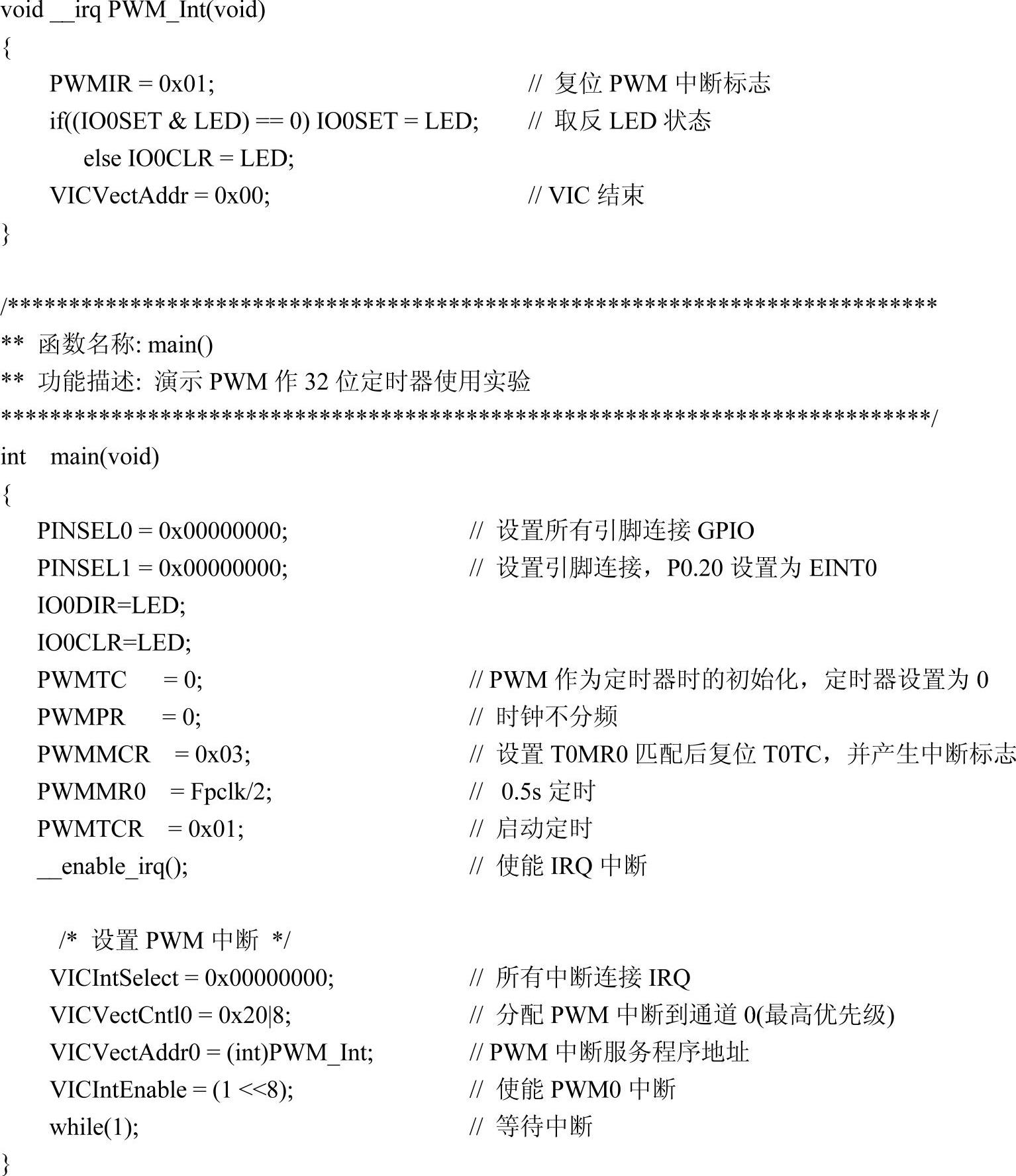

主程序文件main.c如下：

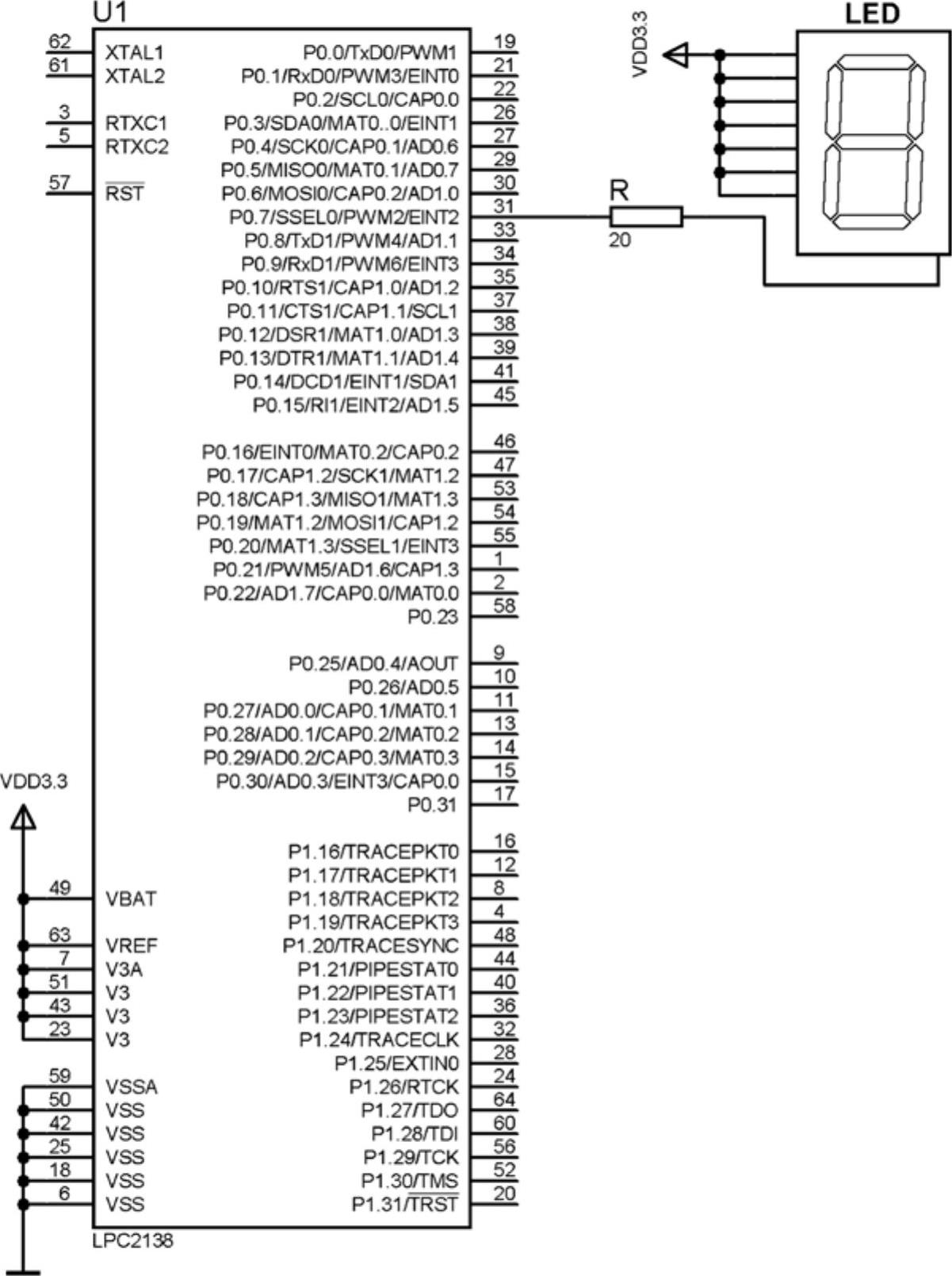

图4-24 利用PWM作32位定时器的Proteus仿真电路

(www.daowen.com)

读者可以将本例的代码与前面例4-10（定时器匹配中断方式）的代码进行比较，可以发现，两者有很多相似之处，说明将PWM用作32位定时器的操作和普通定时器操作方法一样。

例4-14 利用PWM输出占空比可调节的方波波形。Proteus仿真电路如图4-25所示，每按一次按键KEY，输出波形的占空比就会发生一次改变。

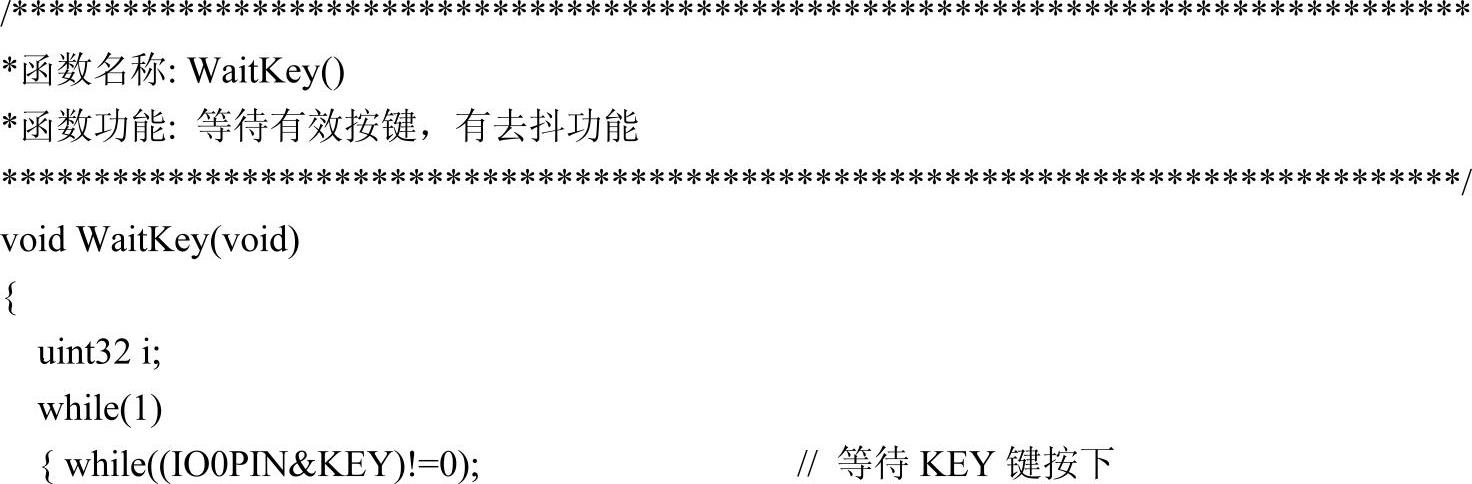

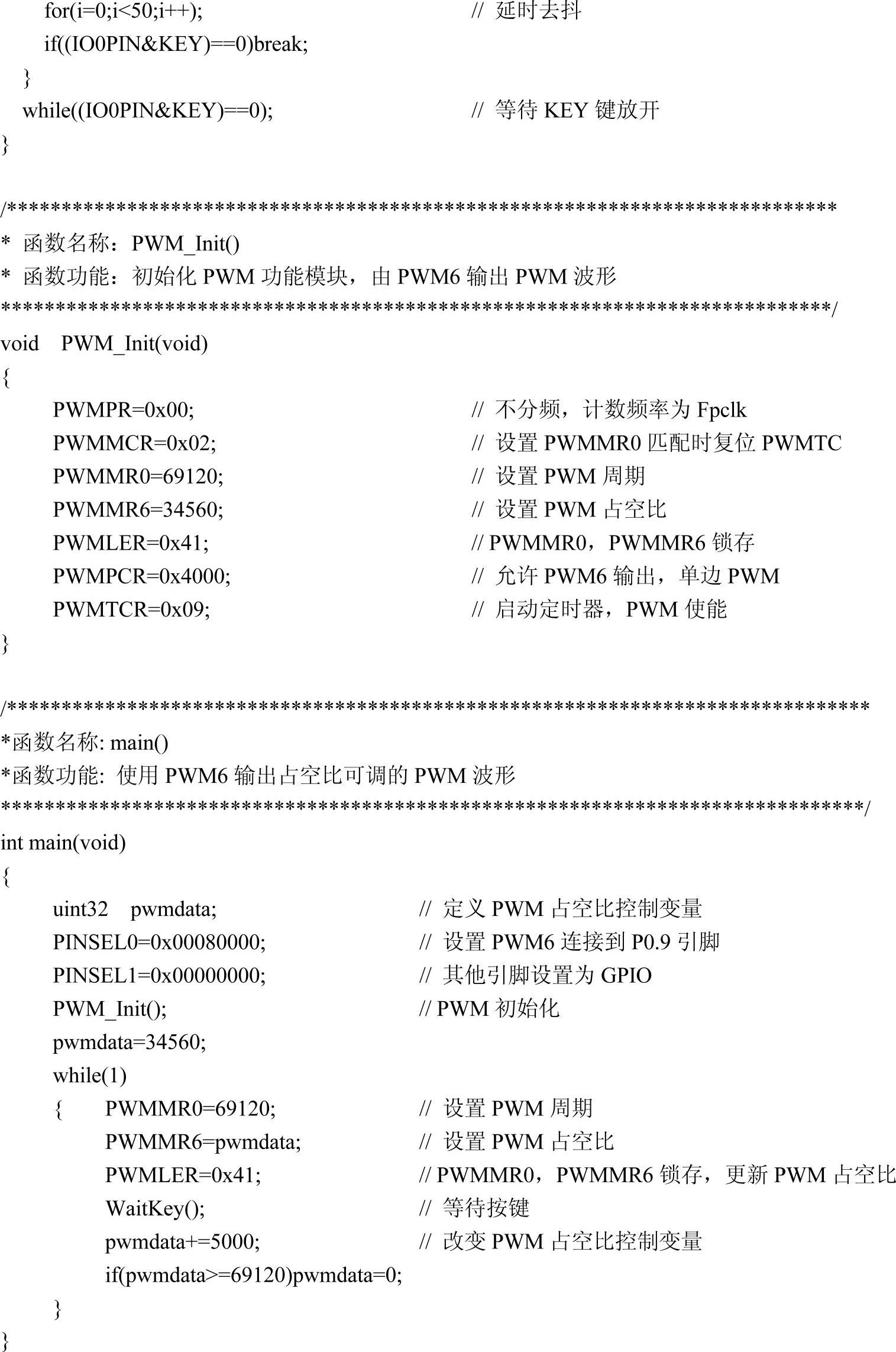

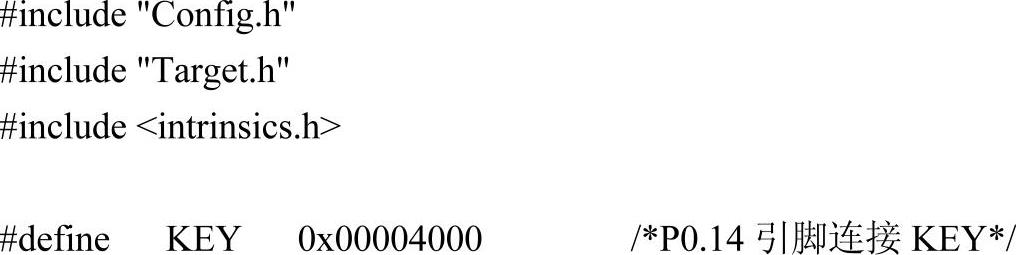

主程序文件main.c如下：

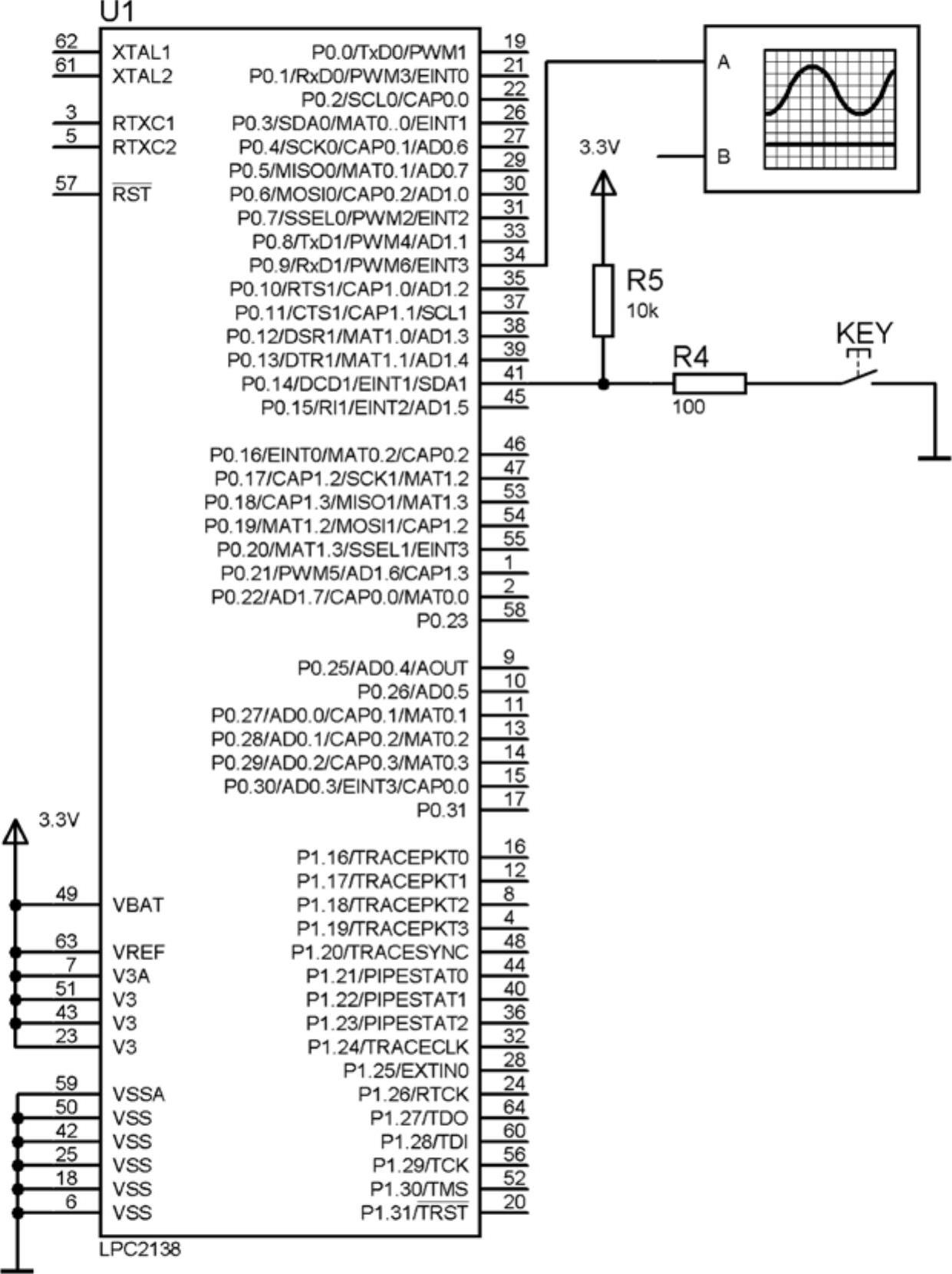

图4-25 利用PWM输出占空比可调波形的Proteus仿真电路

例4-15 利用PWM实现音乐输出。通过改变PWMMR0的值，可以改变PWM输出频率。本例设定PWM输出单边沿PWM方波，控制蜂鸣器发声，改变PWM的频率，蜂鸣器发出不同频率的声音，实现音乐输出。Proteus仿真电路如图4-26所示。

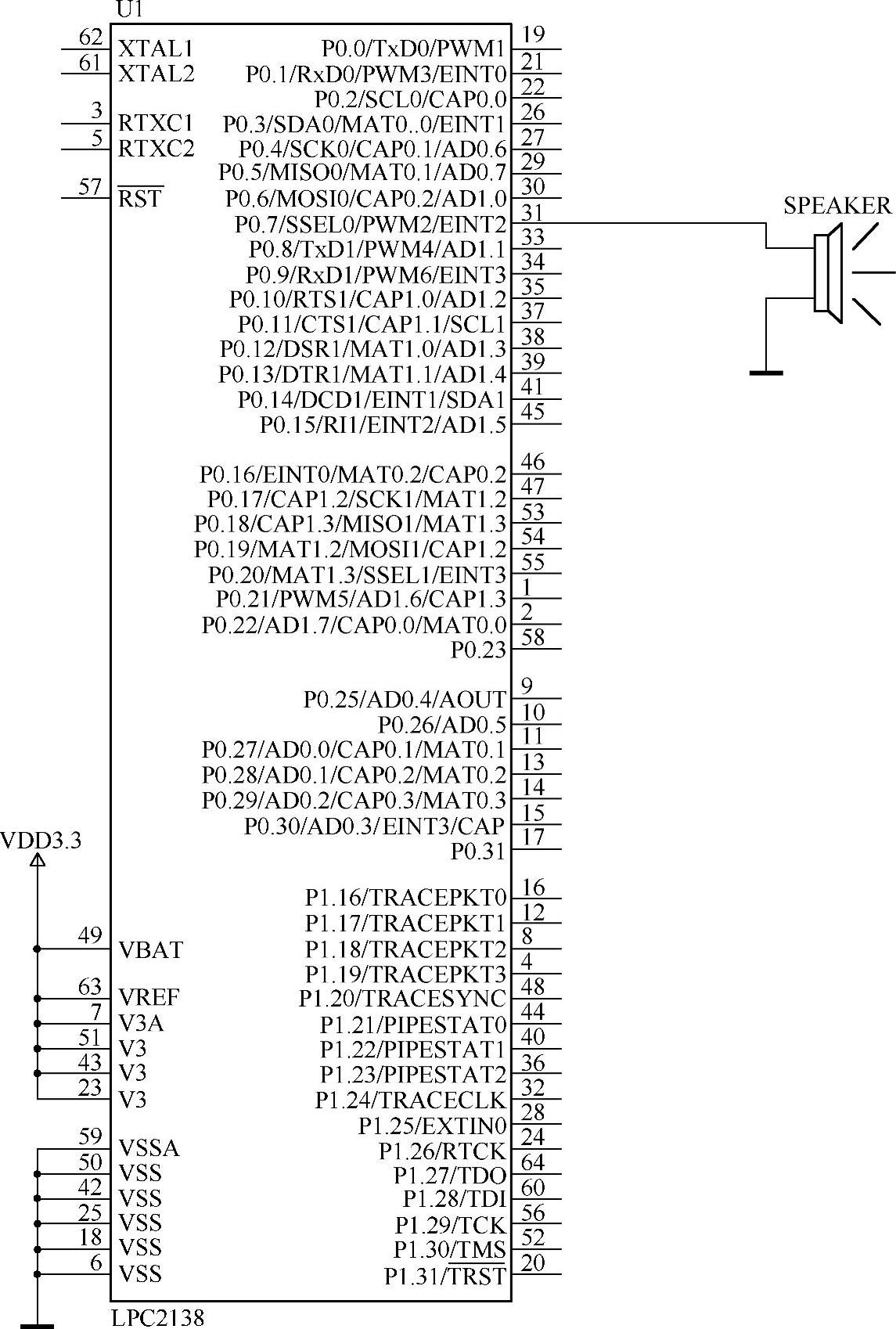

图4-26 利用PWM实现音乐输出的Proteus仿真电路

将乐曲简谱和节拍数各自存放于不同数组中，依次从简谱数组中得到相应频率后装入PWMMR0中，然后进行锁存，用以改变PWM输出频率，并从节拍数组中获得相应的延时参数，两者配合得到音乐输出。

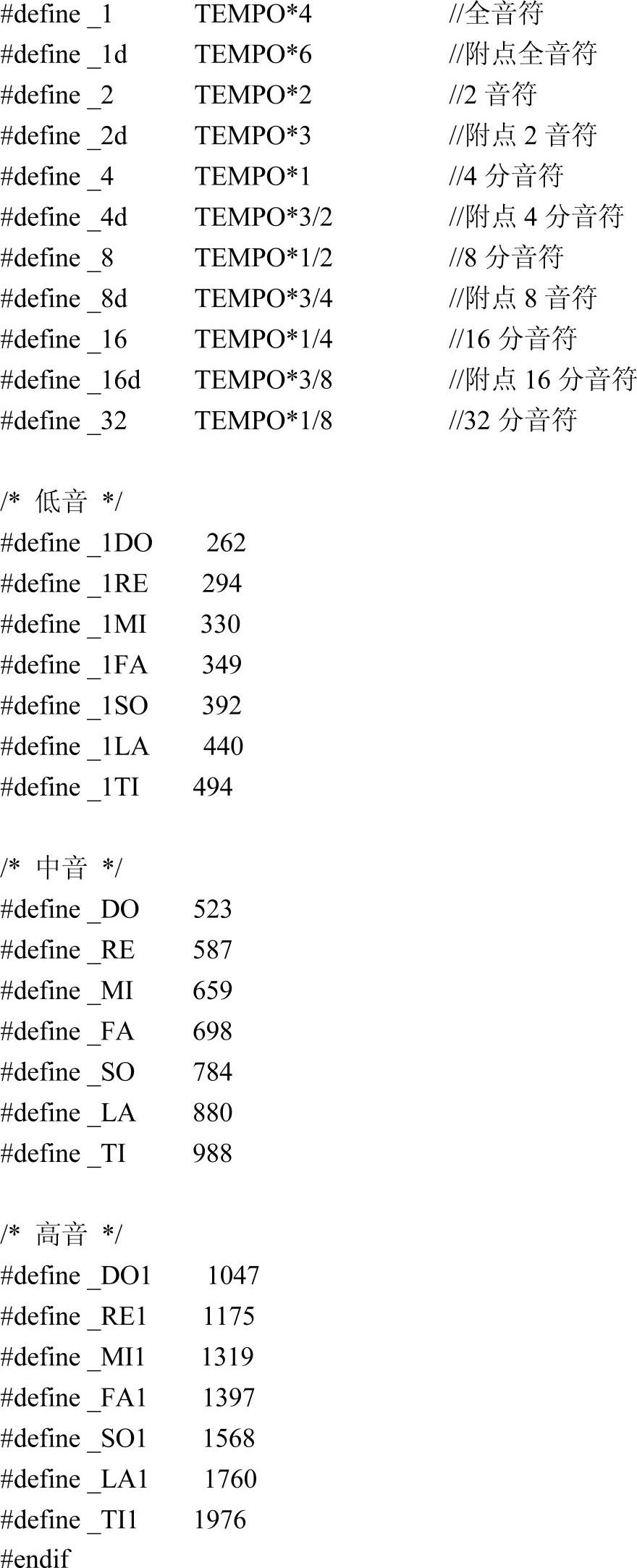

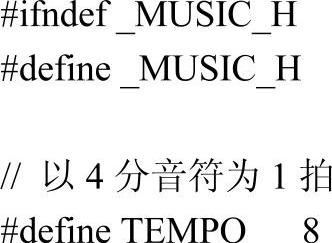

乐曲简谱和节拍头文件music.h如下：

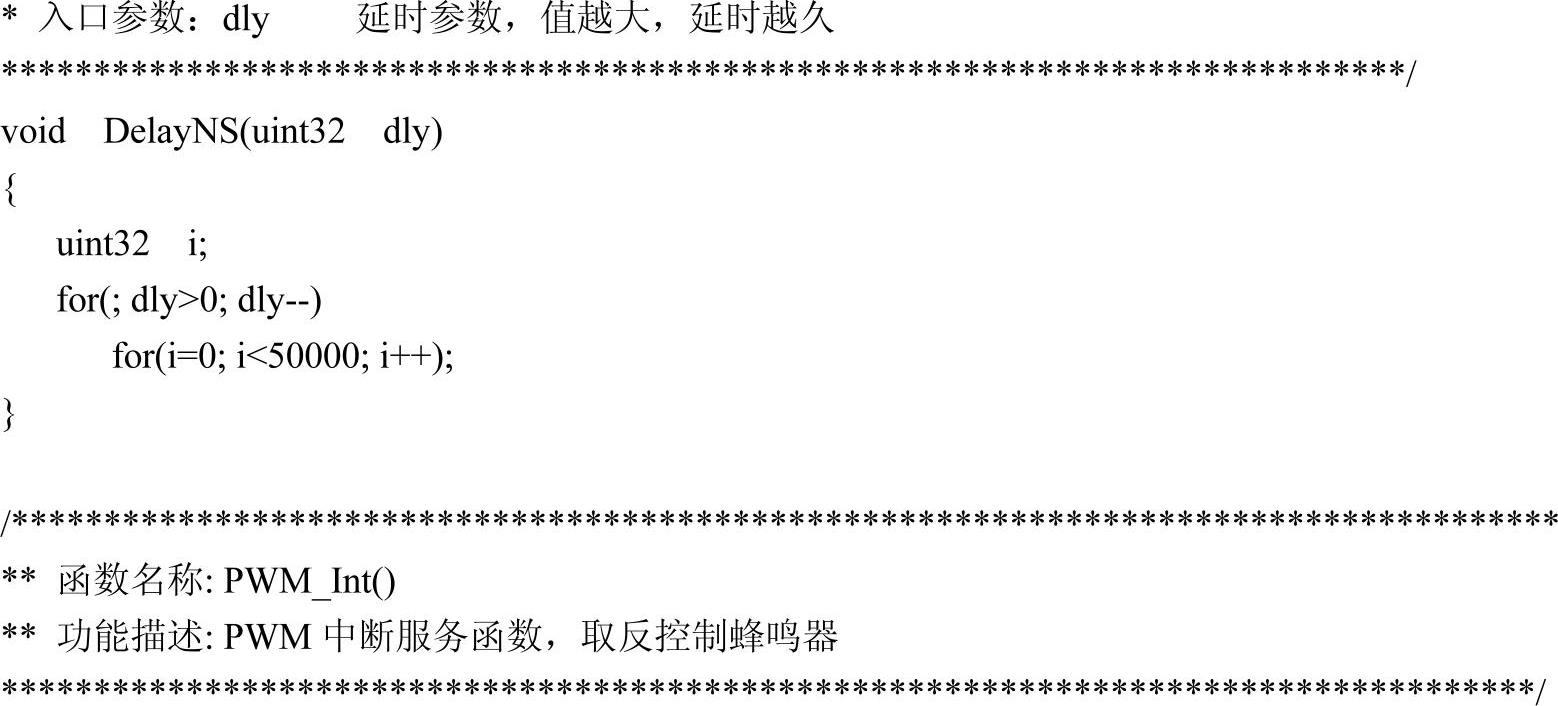

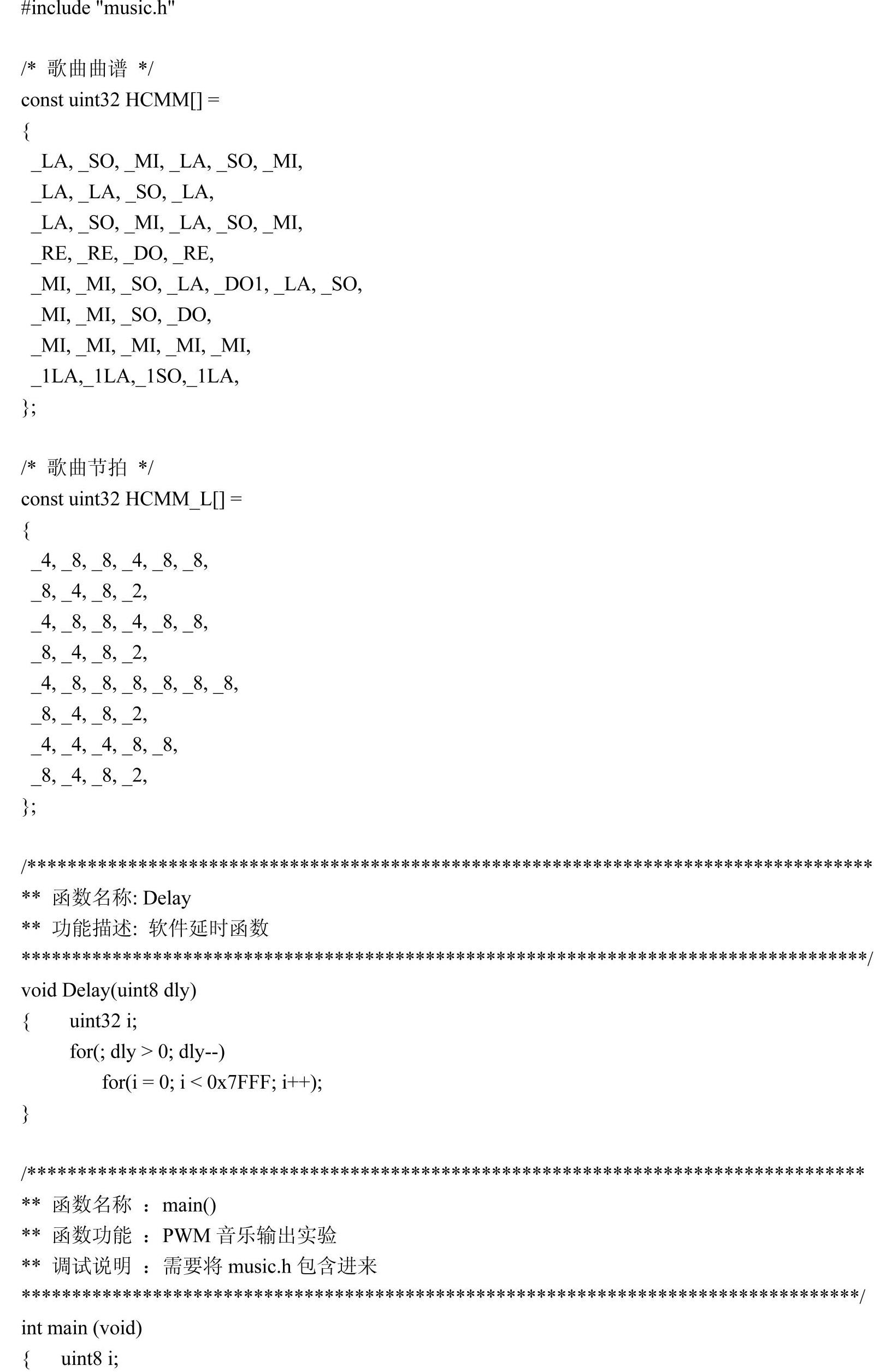

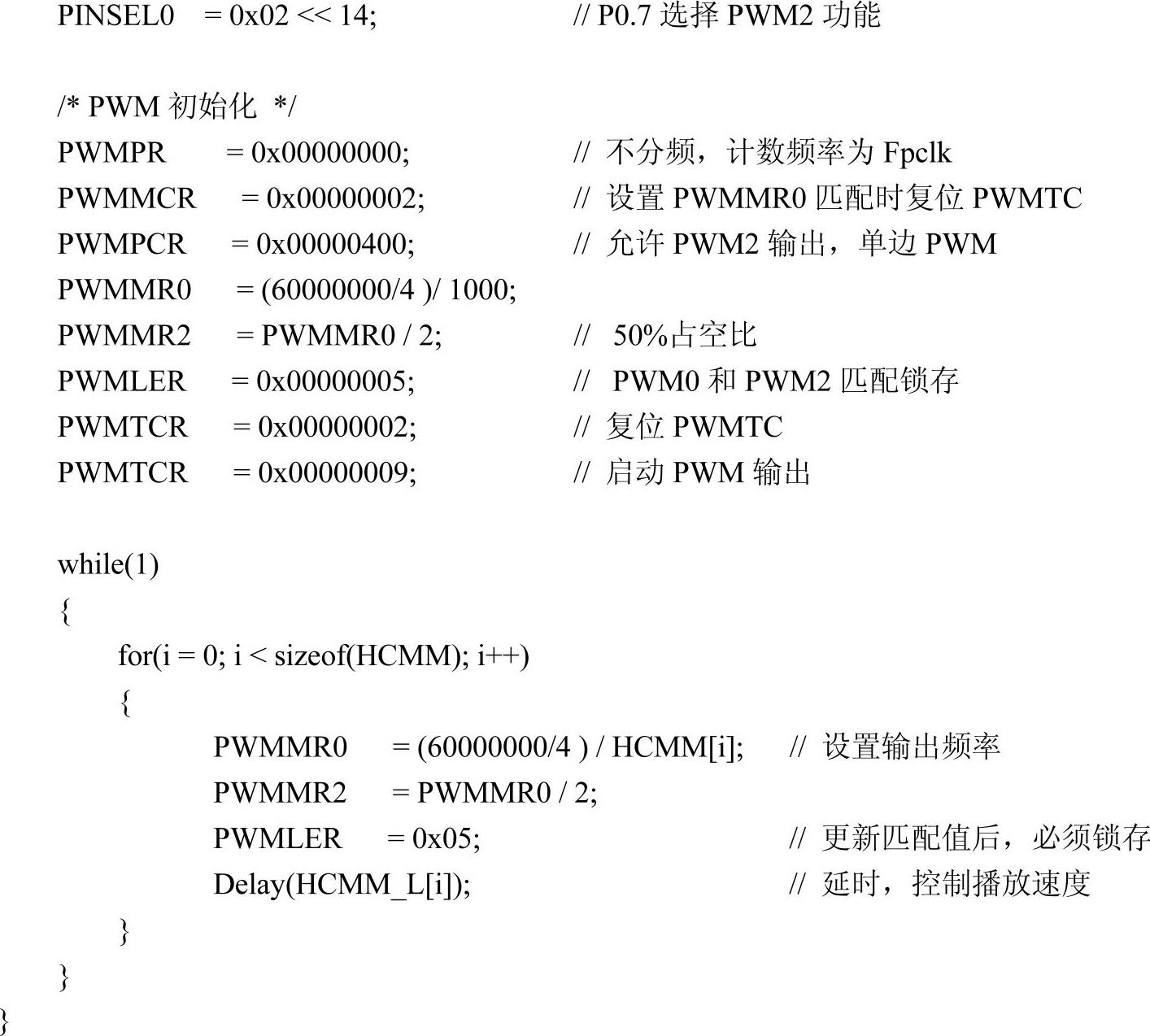

主程序文件main.c如下：
