LPC2138内部两个定时器/计数器均采用相同的寄存器进行控制，分别介绍如下（其中x表示0或1）。

1.中断寄存器TxIR

TxIR寄存器包含用于匹配中断和捕获中断的8个标志位。如果有中断产生，对应位将置位，否则为0。向对应位写入1将复位中断，写入0无效。TxIR寄存器功能如表4-41所列。

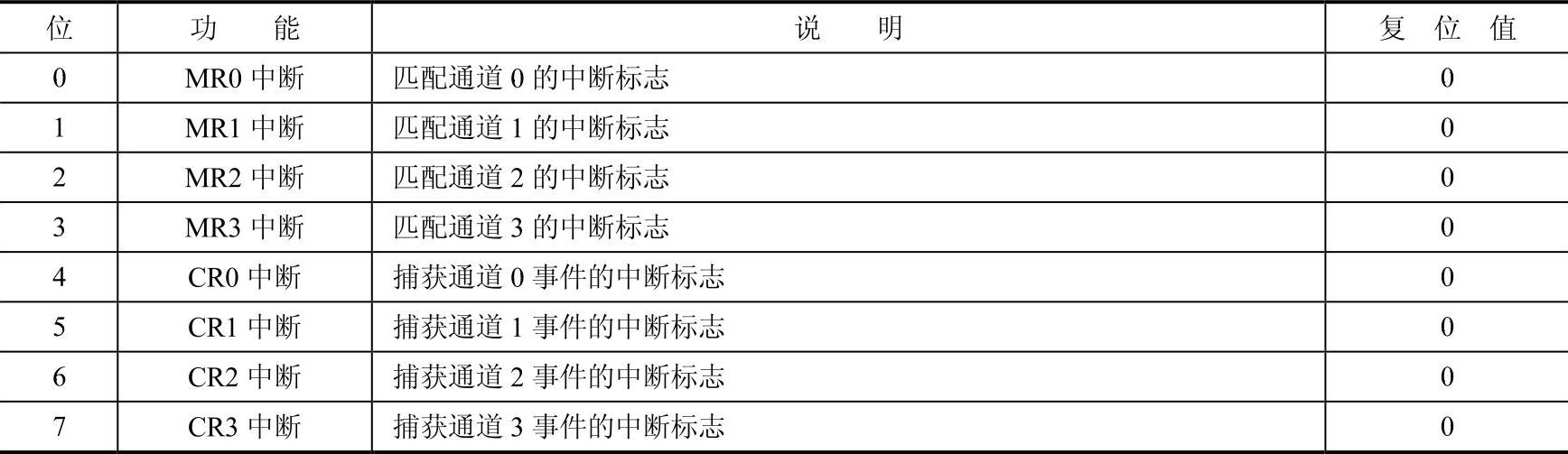

表4-41 TxIR寄存器功能

2.计数控制寄存器TxCTCR

TxCTCR寄存器用于选择定时器或计数器模式，以及用于计数的引脚和信号边沿，其功能如表4-42所列。

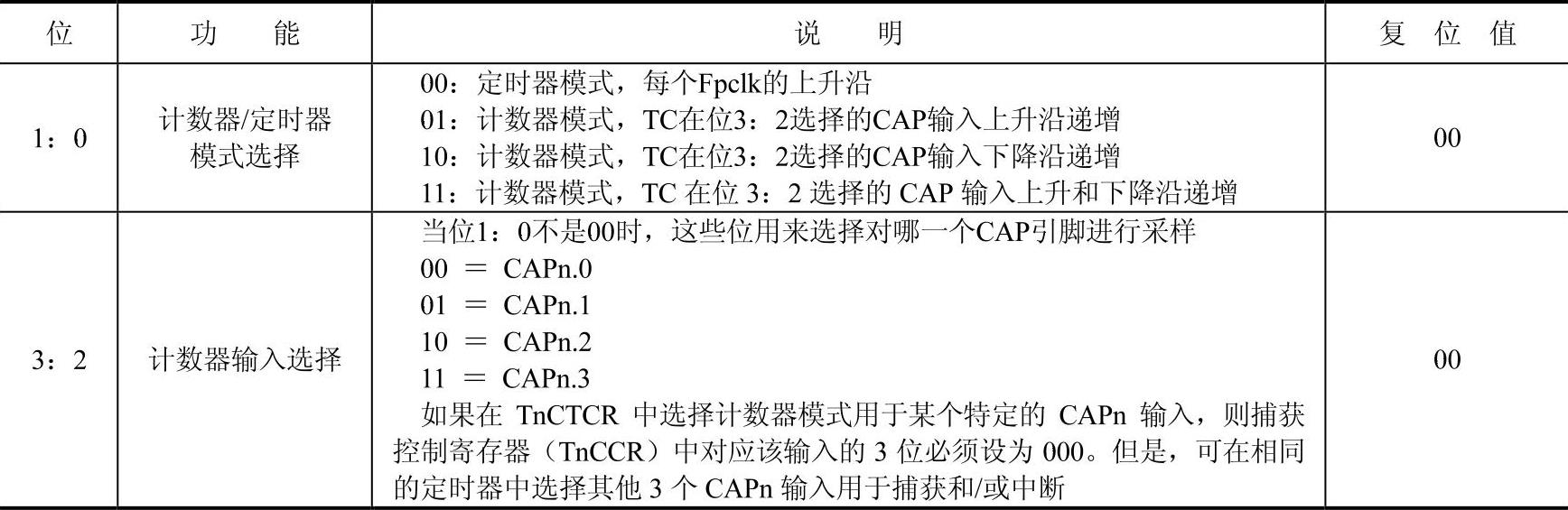

表4-42 TxCTCR寄存器功能

3.定时器控制寄存器TxTCR

TxTCR寄存器用于控制定时器的操作，其功能如表4-43所列。

表4-43 TxTCR寄存器功能

4.定时器计数器TxTC

TxTC为32位的定时器计数器。当预分频计数器到达计数的上限时，TC加1。如果TC在到达计数上限之前没有被复位，它将一直计数到0xFFFFFFFF，然后翻转到0x00000000。该事件不会产生中断。如果需要，可用匹配寄存器检测溢出。

5.预分频寄存器TxPR

TxPR为32位的预分频寄存器，用于指定预分频计数器的最大值。分频后的时钟计数频率计算公式如下：

时钟计数频率=Fpclk/（PR+1）

例如当PR=0时，定时器计数器每个Fpclk周期加1，当PR=1时，定时器计数器每2个Fpclk周期加1。

6.预分频计数器TxPC

TxPC使用某个常量来控制Fpclk的分频，这样可以实现控制定时器分辨率与定时器溢出时间之间的关系。预分频计数器PC每个Fpclk周期加1，当其到达预分频寄存器PR中保存的值时，定时器计数器TC加1，预分频计数器PC在下个Fpclk周期复位。

7.匹配寄存器MR0～MR3

匹配寄存器的值将连续地与定时器计数值相比较，当两个值相等时自动触发相应操作（产生中断、复位定时器计数器或停止定时器），具体执行什么操作由MCR寄存器控制。

8.配控制寄存器TxMCR

TxMCR寄存器用于控制在发生匹配时所执行的操作，其功能如表4-44所列。(www.daowen.com)

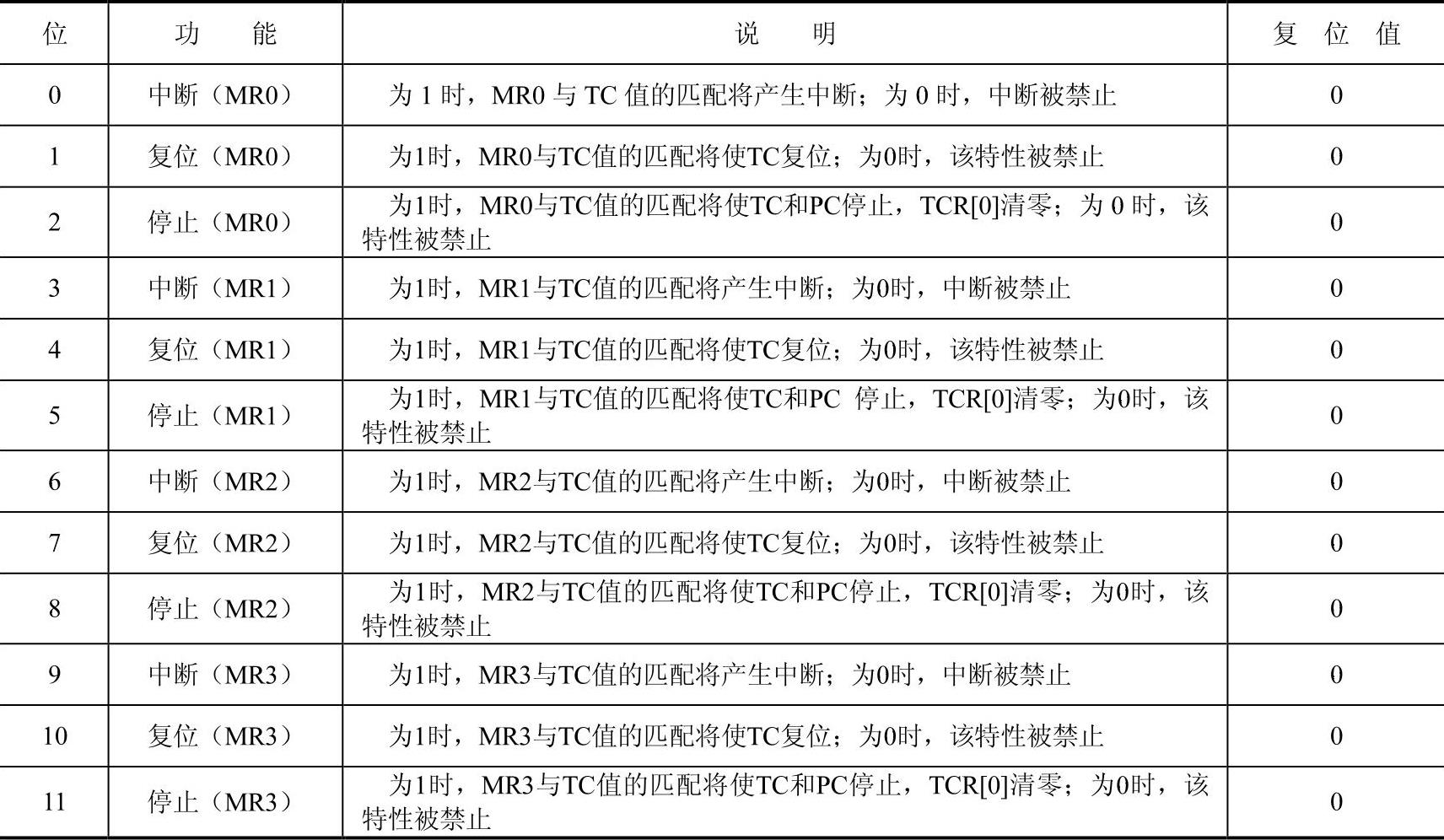

表4-44 MCR寄存器功能

9.捕获寄存器CR0～CR3

每个捕获寄存器都与一个器件引脚相关联。当引脚发生特定事件时，可将定时器计数值装入该寄存器。捕获控制寄存器的设定，决定捕获功能是否使能以及捕获事件在引脚的上升沿、下降沿或是双边沿发生。

10.捕获控制寄存器TxCCR

当发生捕获事件时，捕获控制寄存器用于控制是否将定时器计数值装入4个捕获寄存器之一，以及是否产生中断。同时设置上升沿和下降沿位有效的配置，这样会在双边沿触发捕获事件。捕获控制寄存器功能如表4-45所列，其中n表示定时器编号0或1。

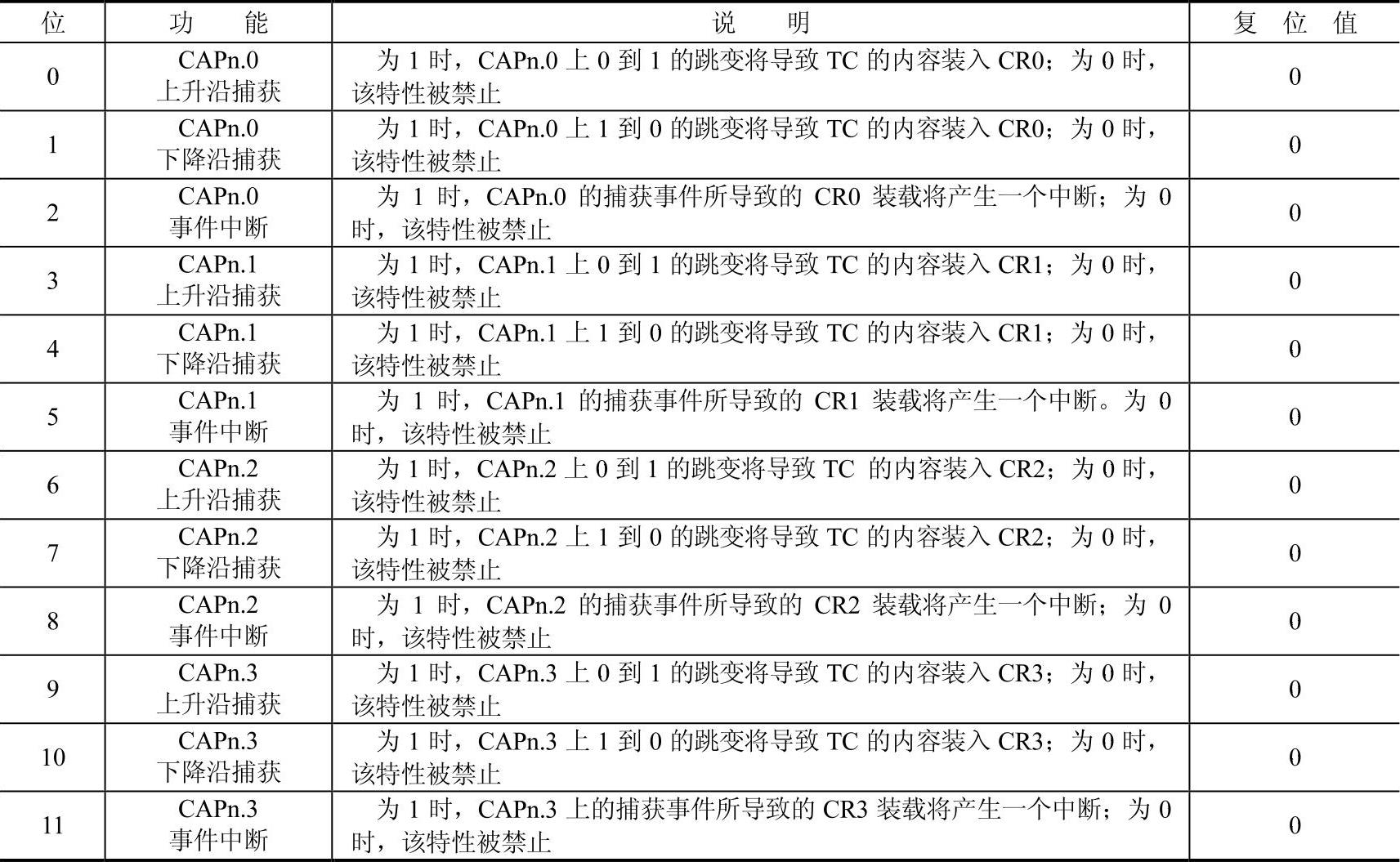

表4-45 TxCCR寄存器功能

11.外部匹配寄存器TxEMR

外部匹配寄存器TxEMR提供外部匹配引脚MATn（0-3）的控制和状态，其功能如表4-46所列。

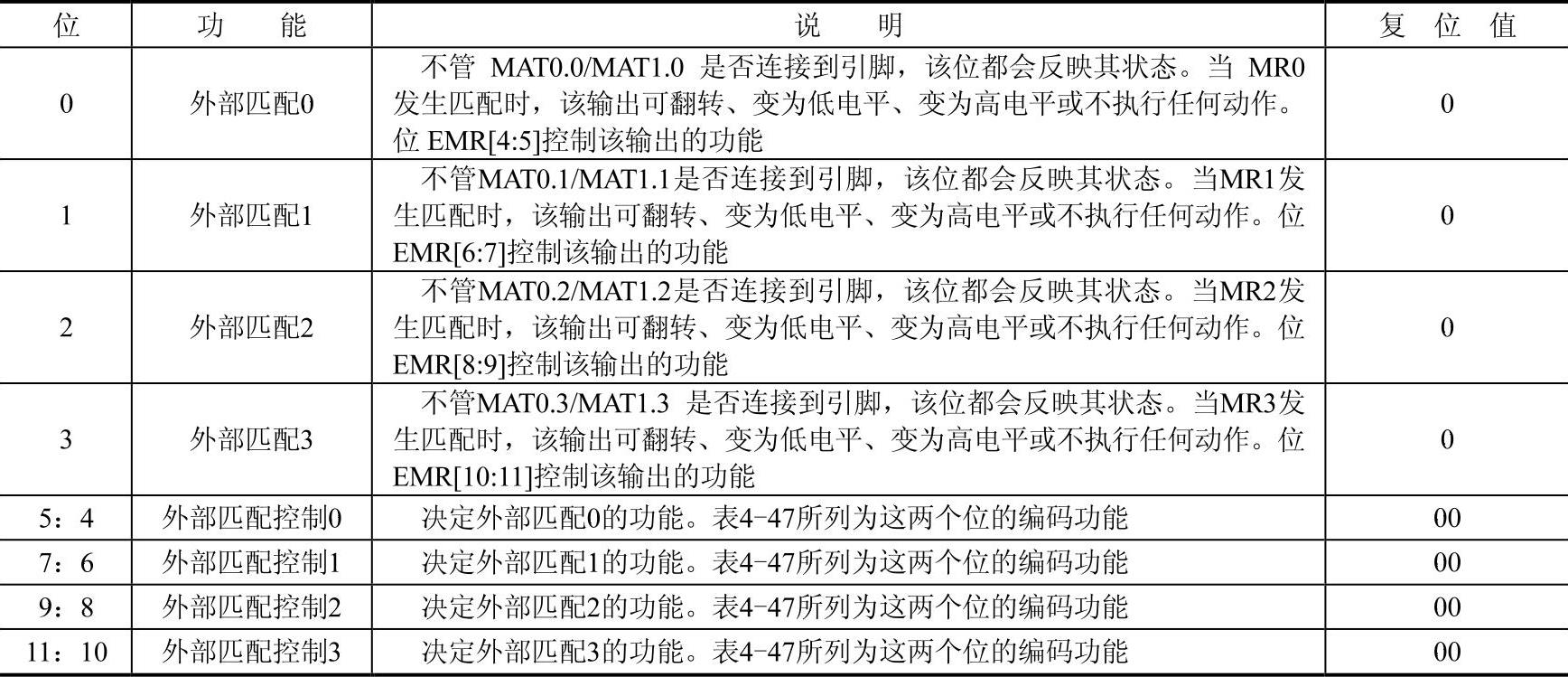

表4-46 TxEMR寄存器功能

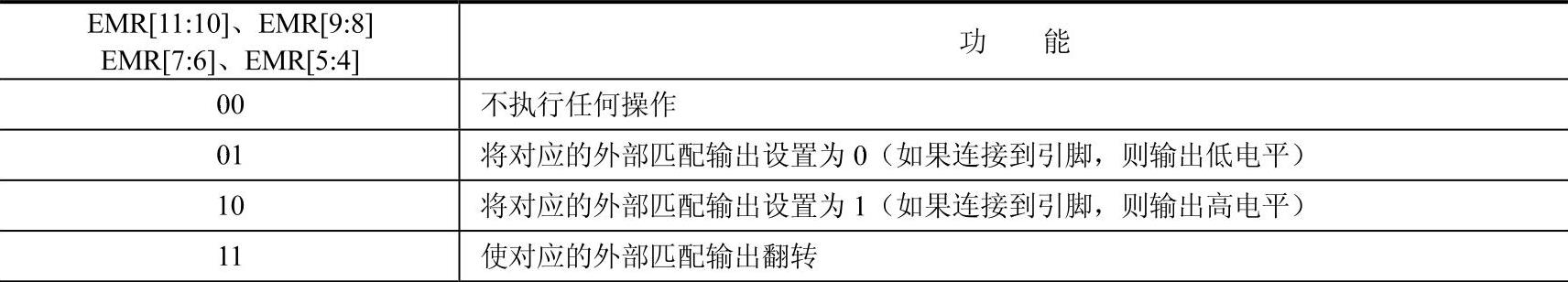

表4-47 外部匹配控制

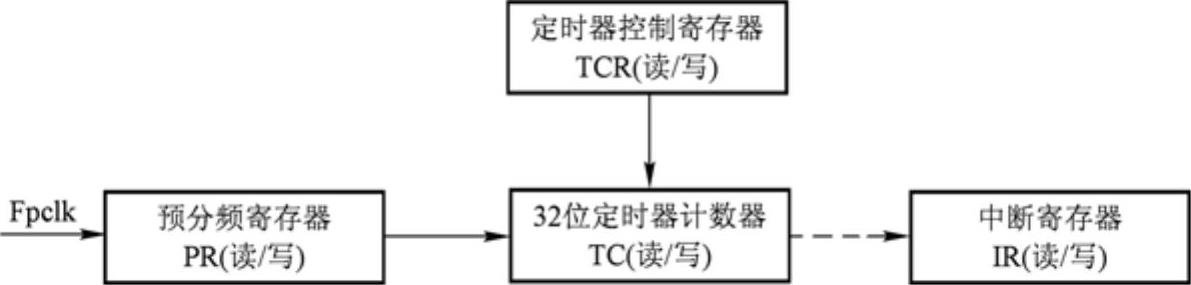

图4-15所示为基本定时器的寄存器功能框图。32位定时器TC的计数频率由Fpclk经过预分频控制器PR分频得到，而定时器的启动/停止、计数复位则由控制寄存器TCR控制，当有捕获事件或者比较匹配事件发生时，中断寄存器IR将设置相关中断标志（因为不是定时器溢出而产生中断，所以图上用虚线连接），若已在VIC中打开中断允许，则会产生中断。当然，预分频控制器PR只是控制分频数，而其对应的分频计数器是PC，但用户无须操作PC寄存器。

图4-15 基本定时器的寄存器功能框图

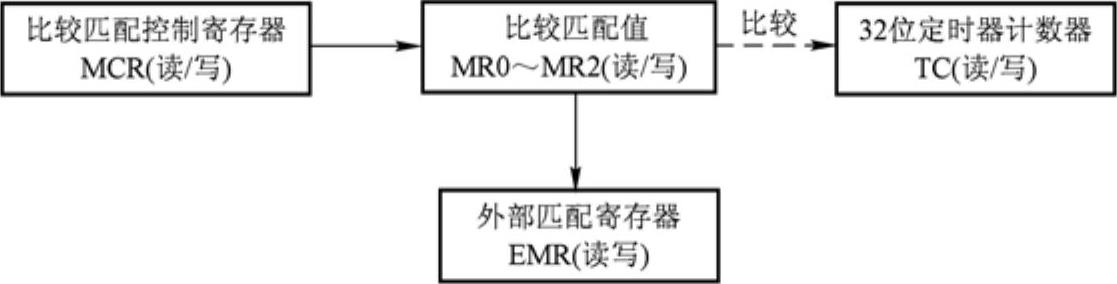

图4-16所示为定时器比较匹配功能框图。比较匹配输出由控制寄存器MCR进行设置，寄存器MR0～MR3为4路比较匹配通道的比较值。进行比较匹配时，按照MCR的设置产生中断或者复位TC等，而外部匹配寄存器EMR可以控制比较匹配输出为高电平、低电平、电平翻转等。

图4-16 定时器比较匹配功能框图

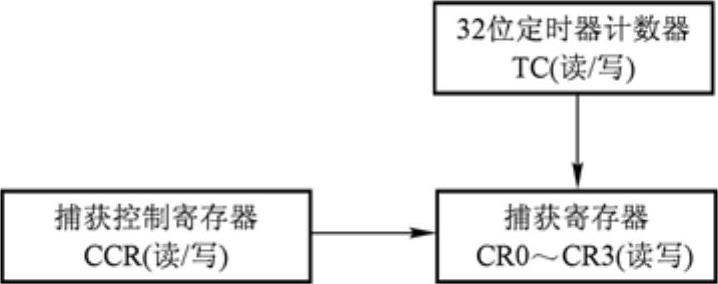

图4-17所示为定时器的捕获寄存器功能框图。定时器TC运行过程中，当有捕获触发信号产生时，捕获电路将会立即把当时的定时器TC值复制到对应触发通道的捕获寄存器中。可以通过捕获控制寄存器CCR，将捕获设置为上升沿触发、下降沿触发、双边沿触发，并可设置为捕获中断。

图4-17 定时器的捕获寄存器功能框图
