使用SPI接口之前，要先对引脚进行配置。进行如下设置可将P0.4、P0.5、P0.6和P0.7选择为SPI功能：

1.主机操作

下面的步骤描述了SPI设置为主机时如何处理数据传输。假设已经设定引脚连接SPI，并且之前的数据传输已经结束。

1）设置SPI时钟计数寄存器SPCCR，获得期望的SPI时钟。

2）设置SPI控制寄存器SPCR，控制SPI为主机模式，配置SPI时钟极性等。

3）选择从机，将要发送的数据写入SPI数据寄存器SPDR，启动SPI数据传输。

4）等待SPI状态寄存器SPSR中的SPIF位置位。SPIF位将在SPI数据传输的最后一个周期之后置位。

5）读取SPI状态寄存器SPSR。

6）从SPI数据寄存器SPDR中读出接收到的数据（可选）。

7）如果有更多数据需要发送，则跳到第3步。

注意，通过读或写SPI数据寄存器，可以清零SPIF状态位。因此，如果没有读取SPI数据寄存器，则需要执行写该寄存器的操作来清零SPIF状态位。

2.从机操作

下面的步骤描述了SPI设置为从机时如何处理数据传输。假设已经设定引脚连接SPI，并且之前的数据传输已经结束。要求驱动SPI逻辑的系统时钟速度至少8倍于SPI。

1）设置SPI控制寄存器SPCR，控制SPI为从机模式，配置SPI时钟极性等。

2）将要发送的数据写入SPI数据寄存器SPDR（可选）。注意，这只能在从SPI传输没有进行时执行。(www.daowen.com)

3）等待SPI状态寄存器SPSR中的SPIF位置位。SPIF位将在SPI数据传输的最后一个采样钟沿之后置位。

4）读取SPI状态寄存器SPSR。

5）从SPI数据寄存器SPDR中读出接收到的数据（可选）。

6）如果有更多数据需要发送，则跳到第2步。

例4-7利用LPC2138的SPI接口作为主机，对串行存储器25C160进行读/写操所。Proteus仿真电路如图4-13所示。25C160是SPI总线的EEPROM，进行数据写入操作之前，必须先发一个“允许写入锁存”命令，然后再发出“写入”命令和16位写入地址，高位在前低位在后。一次最多可写入16个字节的数据，注意写入地址安排，不要发生地址翻转。全速运行程序，如果数据读写操作成功，LED1将点亮；如果出现数据读写错误，LED1将闪烁。本例对配置文件config.h中系统时钟参数设置进行了调整，使得VPB时钟为10MHz，满足SPI速率计算公式如下：

SPI速率=VPB时钟/SPCCR=10MHz/8<=2MHz

以便能够顺利读/写25C160。

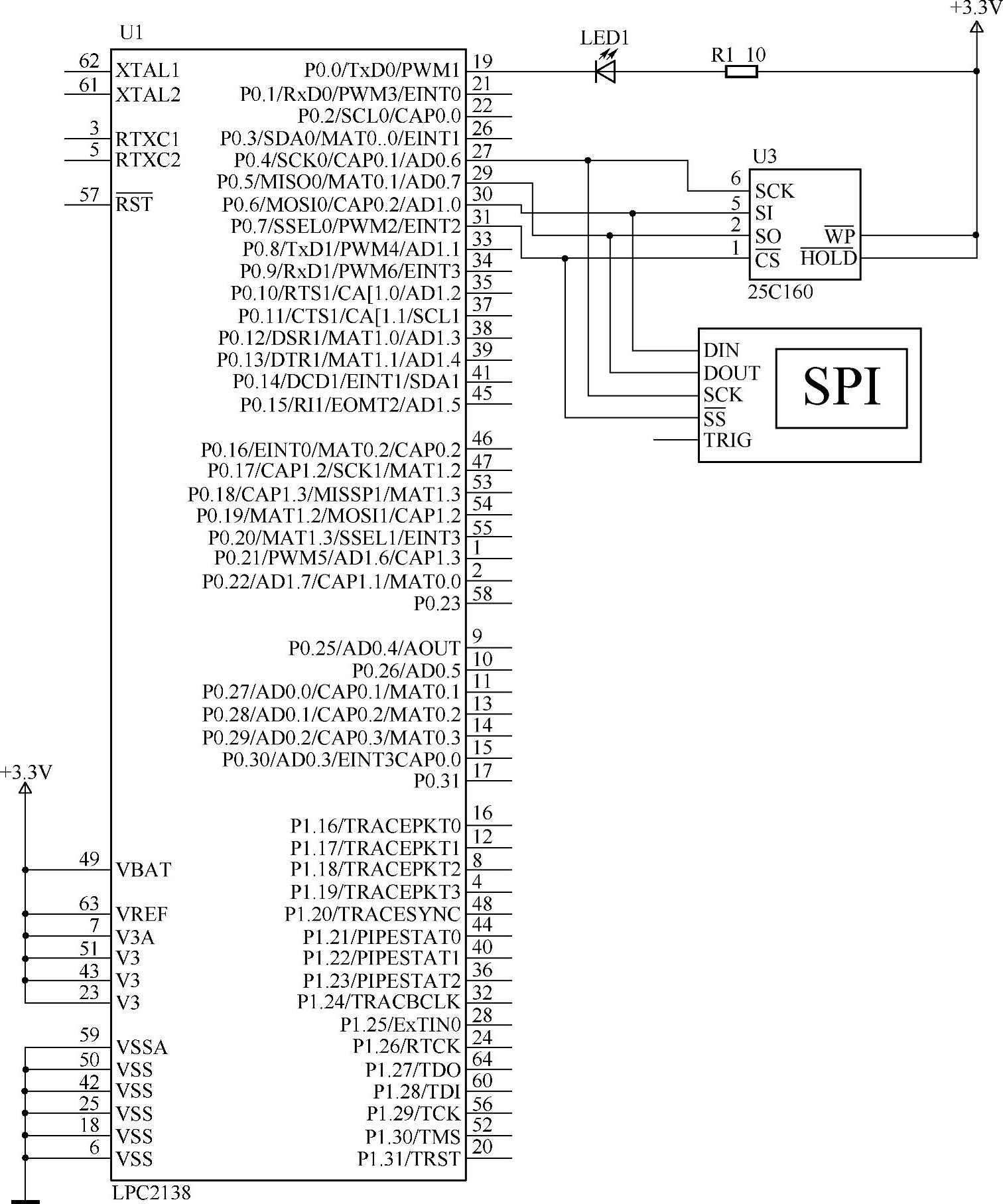

图4-13 采用SPI接口读/写25C160的Proteus仿真电路

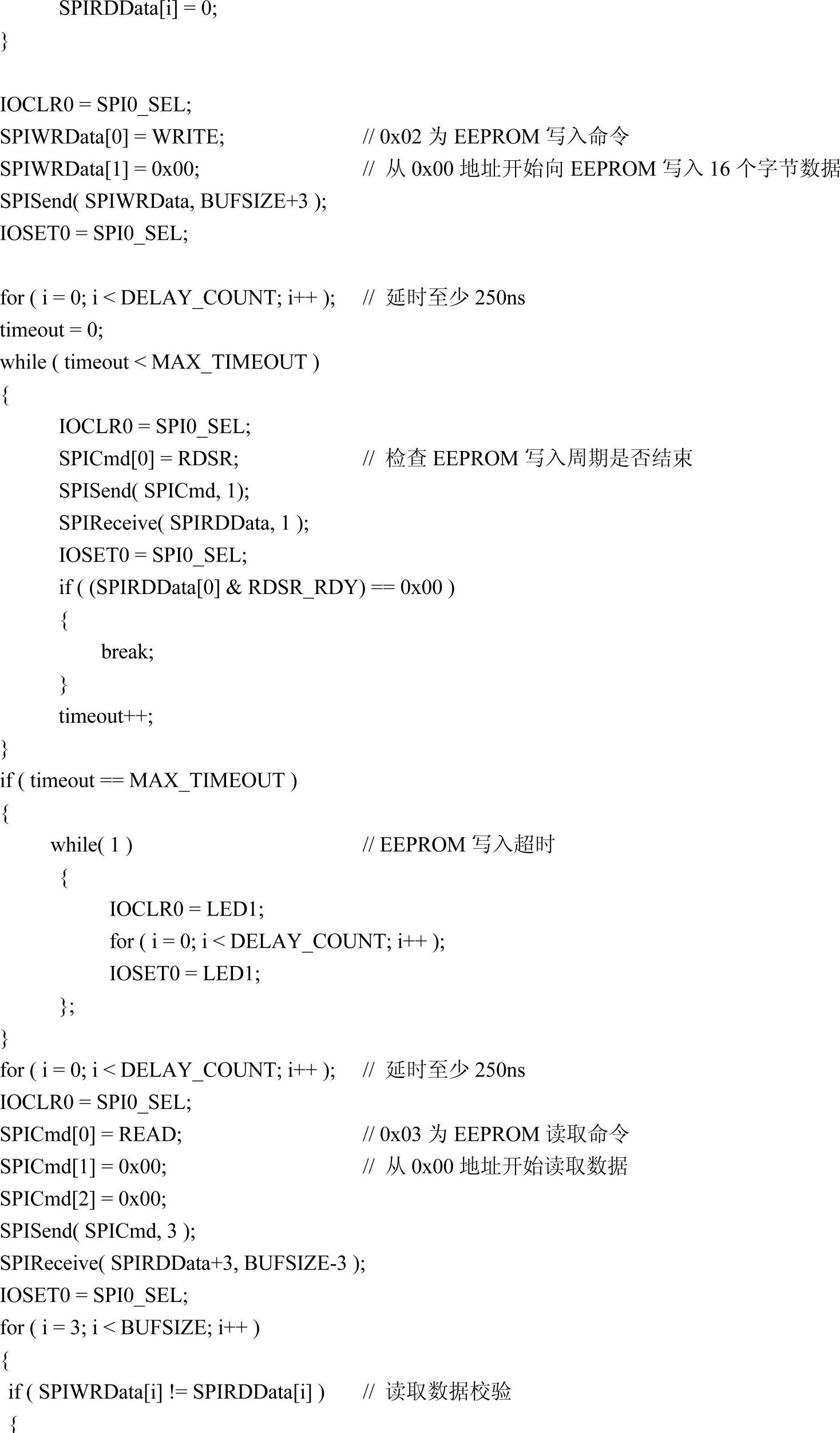

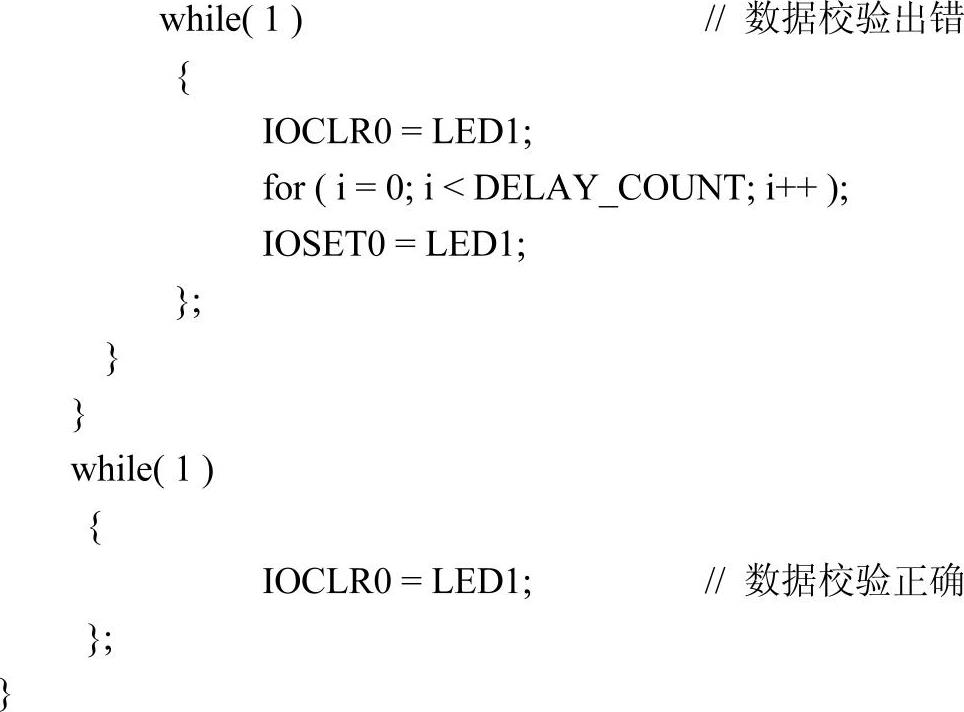

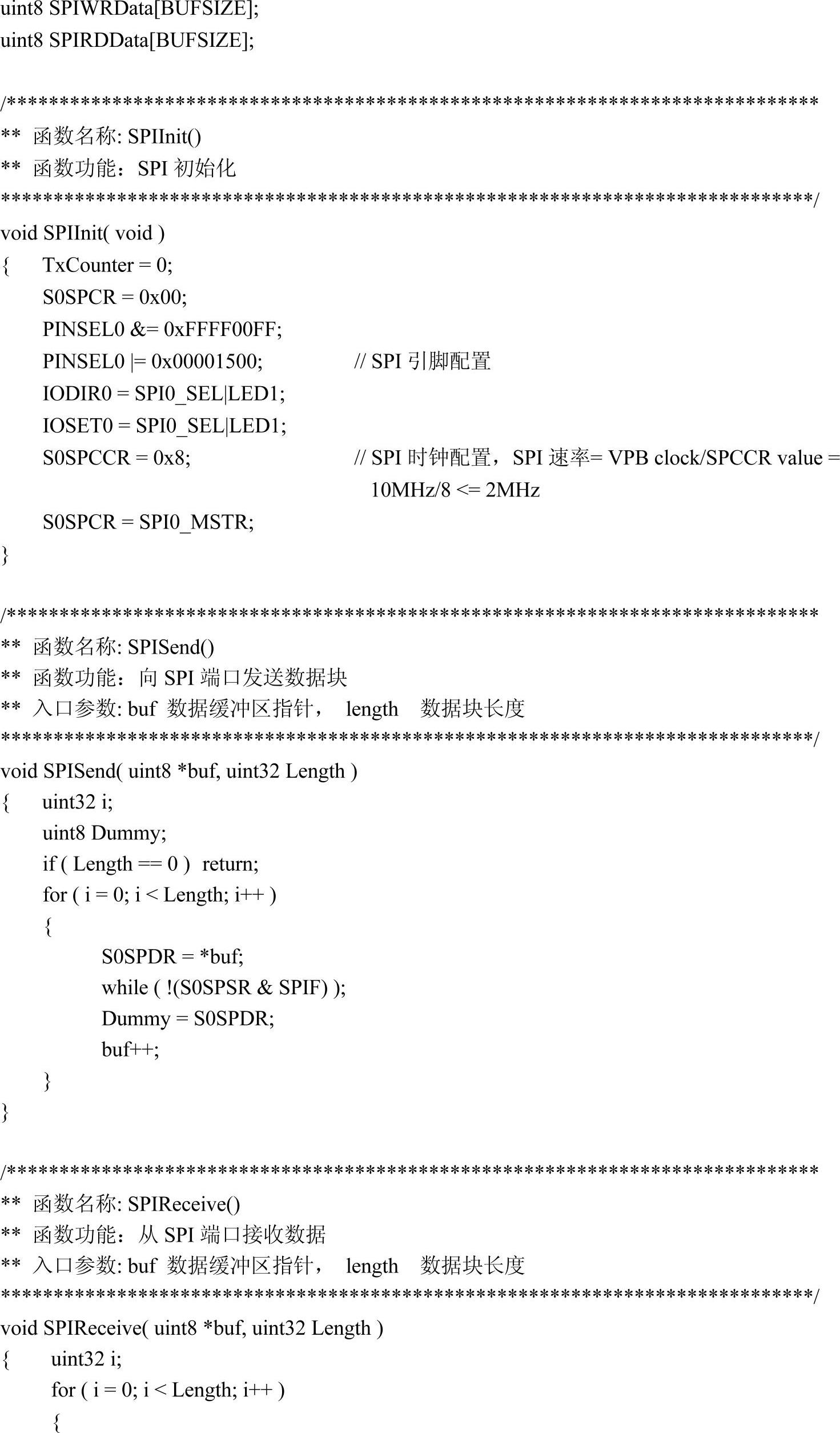

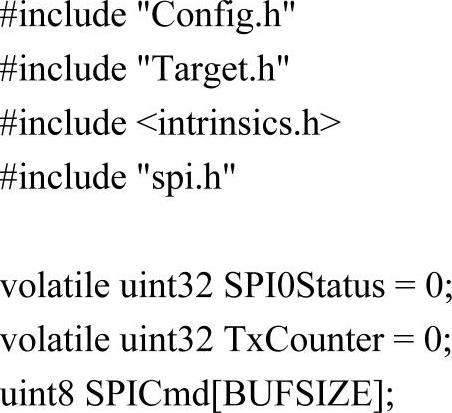

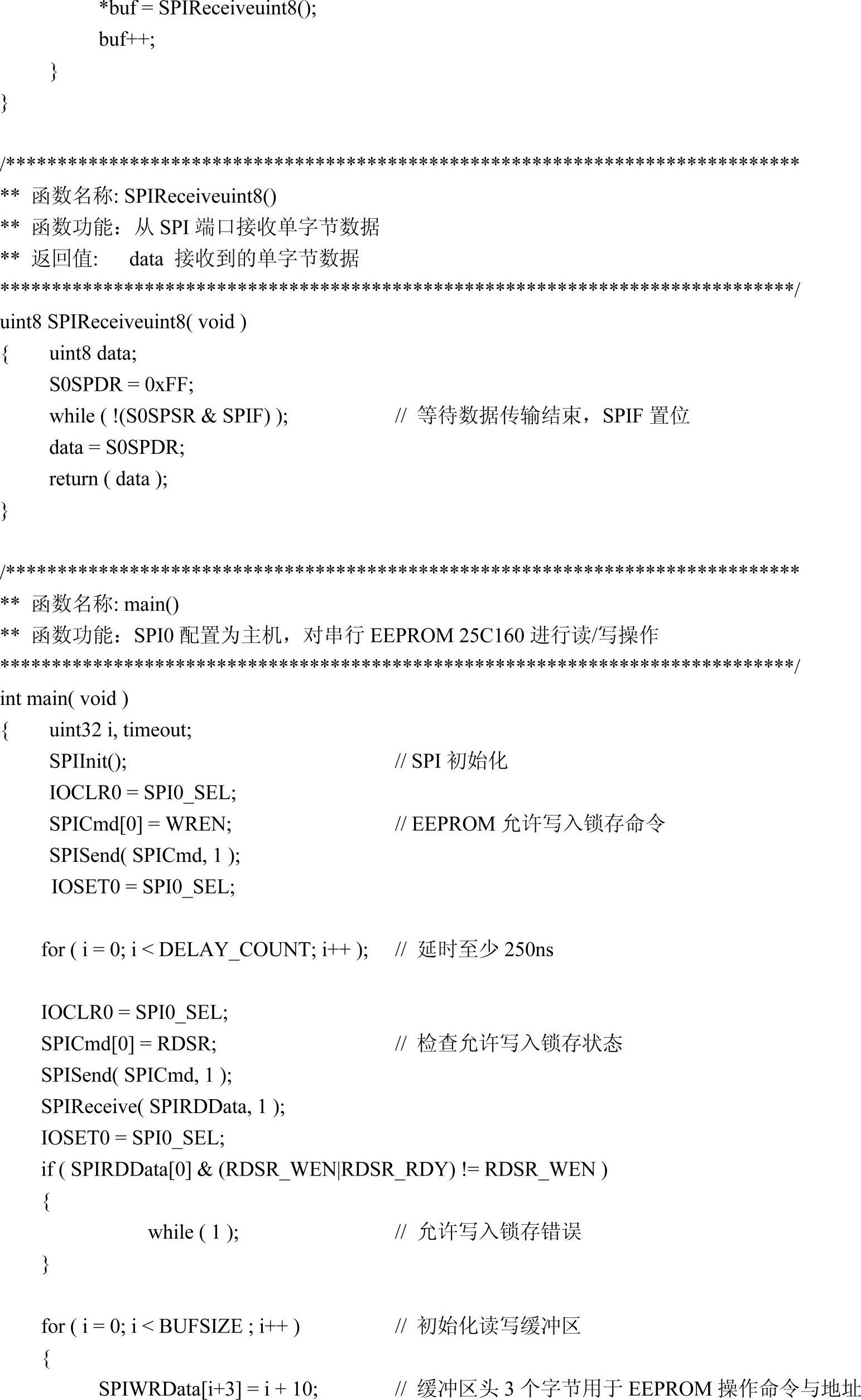

主程序文件main.c如下：
