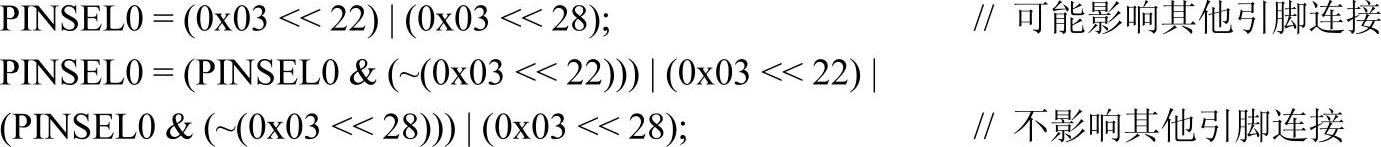

使用I²C接口之前，首先要对引脚进行配置。进行如下设置可将P0.2、P0.2选择I²C0功能：

进行如下设置可将P0.11、P0.14选择I²C1功能：

I²C时钟由SCL占空比寄存器I2CxSCLH和I2CxSCLL控制，分别用于设置SCL的高电平和低电平时间，以便获得合适的总线时钟速率；寄存器I2CxCONSET用来控制I²C总线的模式及总线操作，其中位SI为I²C中断标志，所有总线操作都要依赖于这一标志，同时它又钳住总线，使总线的数据发送/接收得以同步控制；寄存器I2CxCONCLR则为对应的清零寄存器；I2CxSTAT为I²C状态寄存器，用于指示总线处于哪种状态，以方便控制操作；I2CxDAT为I²C总线数据寄存器，它包含要发送的数据或刚收到的数据。当系统作为从机时，从机地址寄存器I2CxADR有效，当总线对此地址进行访问时，将会产生I²C中断。

I²C主机基本操作方法如下：

●设置I²C引脚连接。

●设置I²C时钟速率（I2CxSCLH、I2CxSCLL）。

●设置为主机，并发送起始信号（I2CxCONSET的I2EN、STA位为1，AA位为0）。

●发送从机地址（I2CxDAT），控制I2CxCONSET发送。

●判断总线状态（I2CxSTAT），进行数据传输控制。

●发送结束信号（I2CxCONSET）。

I²C从机基本操作方法如下：

●设置I²C引脚连接。

●设置自身的从机地址（I2CxADR）。(www.daowen.com)

●使能I²C（I2CxCONSET的I2EN、AA位为1）。

●判断SI位或者等待I²C中断，等待主机操作。

●判断总线状态I2CxSTAT，进行数据传输控制。

初始化I²C0为主模式：

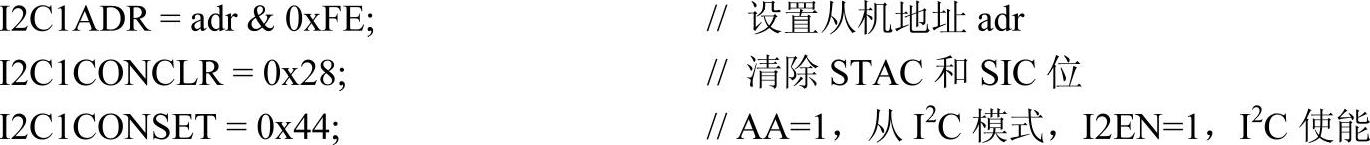

初始化I²C1为从模式：

例4-6 利用LPC2138的硬件，I²C接口对串行EEPROM器件24C02进行读/写。Proteus仿真电路如图4-11所示。程序运行后，如果对EEPROM器件24C02读/写正确，LED4将被点亮，否则LED1将不断闪烁。本例用到了以中断方式操作的硬件I²C软件包，包括2个文件，I2CINT.c和I2CINT.h，为减少篇幅起见，这里仅列出主程序文件。

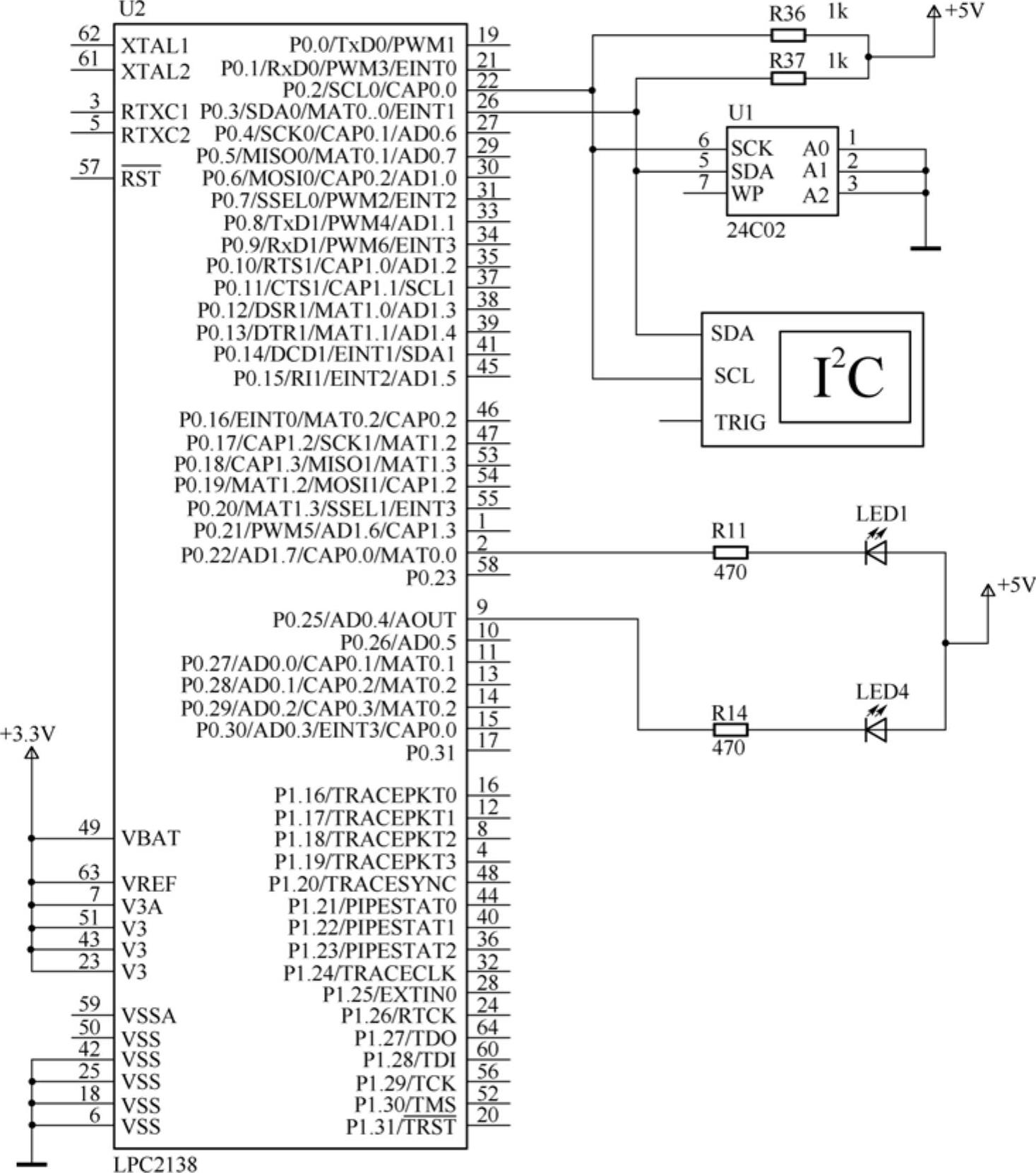

图4-11 利用I²C接口读/写24C02的Proteus仿真电路

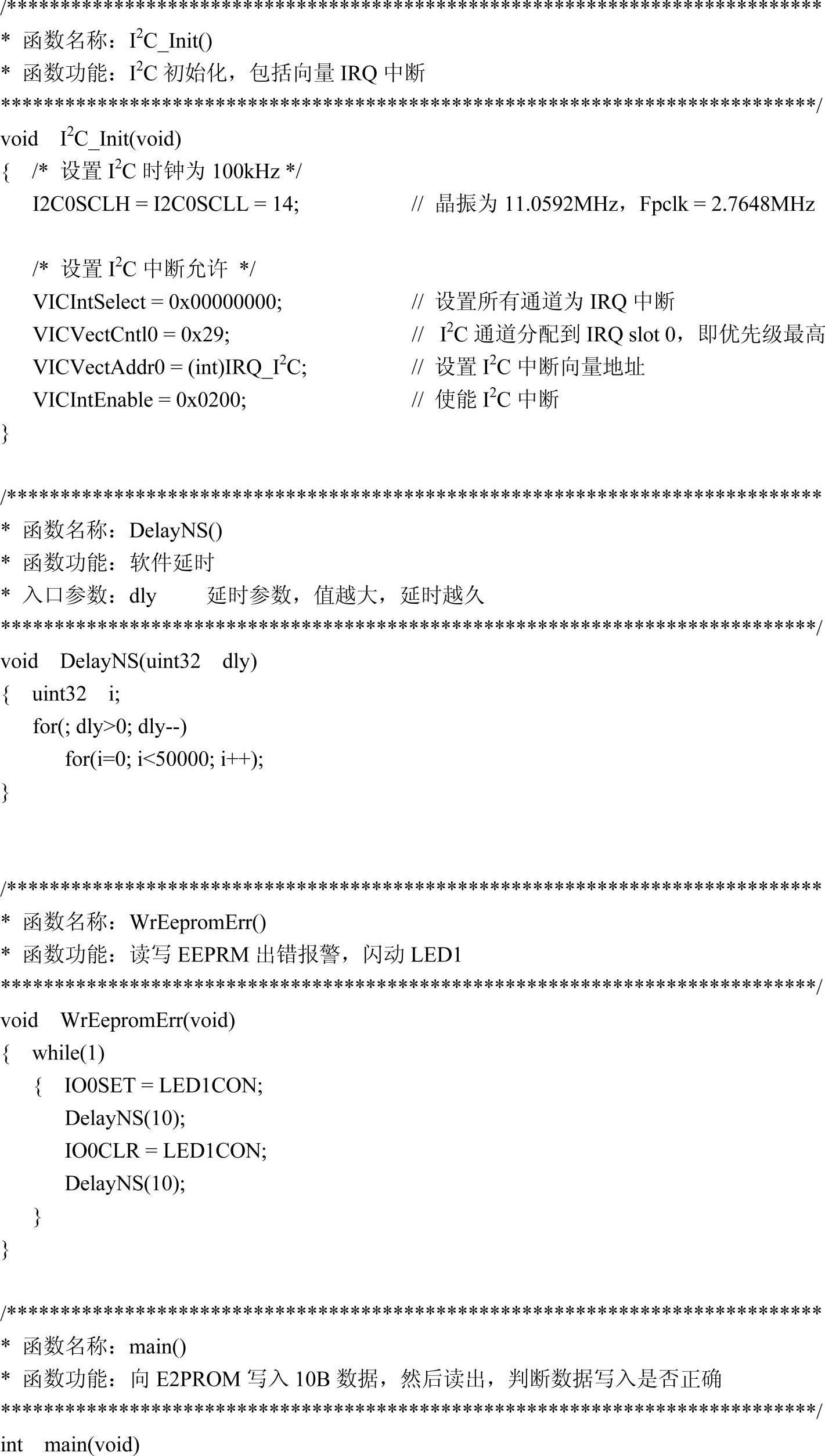

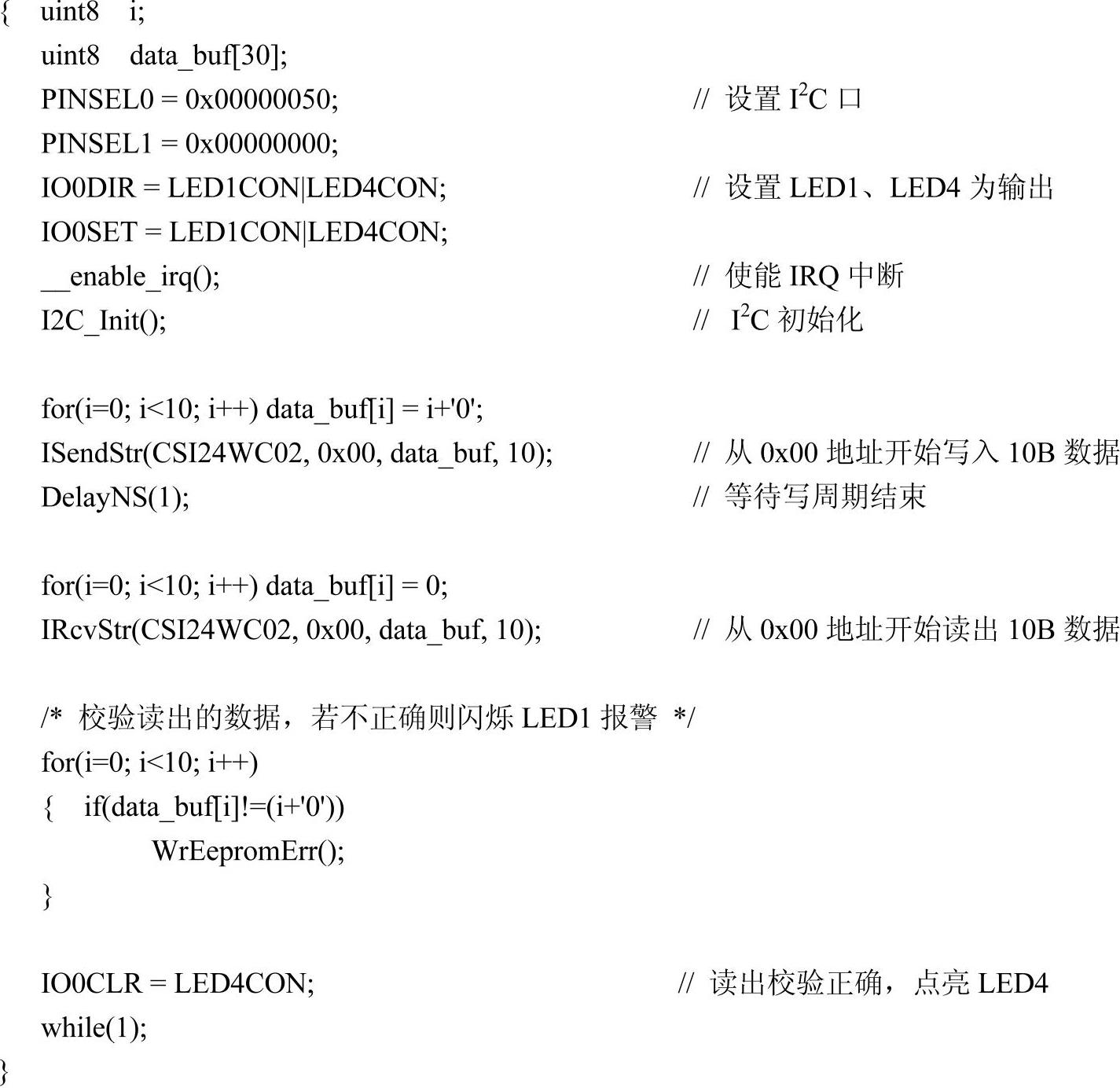

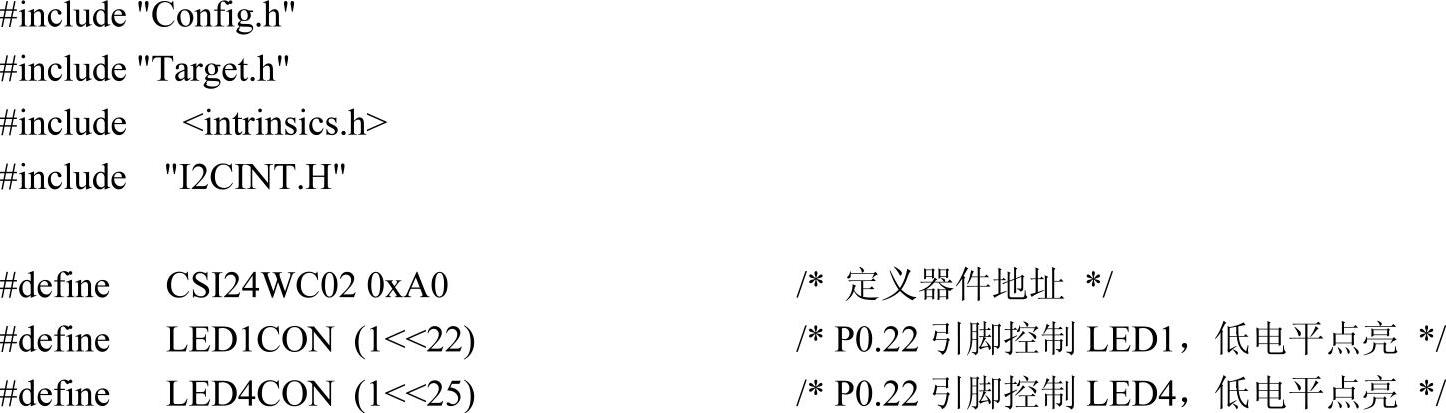

主程序文件main.c如下：
