使用UART之前，必须先对引脚进行配置。进行如下设置可将P0.0、P0.1选择UART0功能：

进行如下设置可将P0.8、P0.9选择UART1功能：

LPC2138的两个串口具有完全相同的寄存器，只是物理地址不一样。寄存器UxRBR与UxTHR是同一地址，但物理上是分开的，读操作时为UxRBR，而写操作时为UxTHR。

寄存器UxDLL与UxRBR/UxTHR、UxDLM与UxTER具有相同的地址。如果要访问UxDLM、UxDLL，除数访问位DLAB必须为1，若要访问UxRBR/UxTHR、UxTER，则除数访问位DLAB必须为0。

UxDLM和UxDLL寄存器是波特率发生器的除数锁存寄存器，用于设置合适的串口波特率；波特率的除数计算公式如下：

UxDLM、UxDLL=Fpclk/（16×baud）

其中，baud为所需要的波特率。

UxRBR为数据接收缓冲，用于读取接收到的数据，若FIFO使能，串口接收到的数据会压入FIFO缓冲；UxTHR为发送保存，向此寄存器写入数据时，将会引起串口数据发送，若FIFO使能，数据将会压入FIFO缓冲。

通过线控制寄存器LCR设置串口的工作模式，而FCR则用于FIFO的使能或者复位操作；当接收或者发送数据的时候，会产生相应的状态标志位（LSR）；通过对IER进行设置，可实现串口的发送、接收、出错中断等。

注意，IER中的位0为接收中断使能，位1为发送中断使能，位2为线状态中断使能（通讯出错中断使能），若不使能相应的中断，对应的中断不会产生，此时可以通过LSR读取串口的状态判断串口操作是否完成或是否成功。

UART的基本操作方法如下：

●设置I/O引脚连接到UARTx。

●设置串口波特率（UxDLM、UxDLL）。

●设置串口工作模式（UxLCR、UxFCR）。

●发送或接收数据（UxTHR、UxRBR）。

●检查串口状态字（UxLSR）或者等待串口中断（UxIIR）。

●利用UART与PC通信，由于PC串口是RS232电平，连接时需要使用RS232转换器。

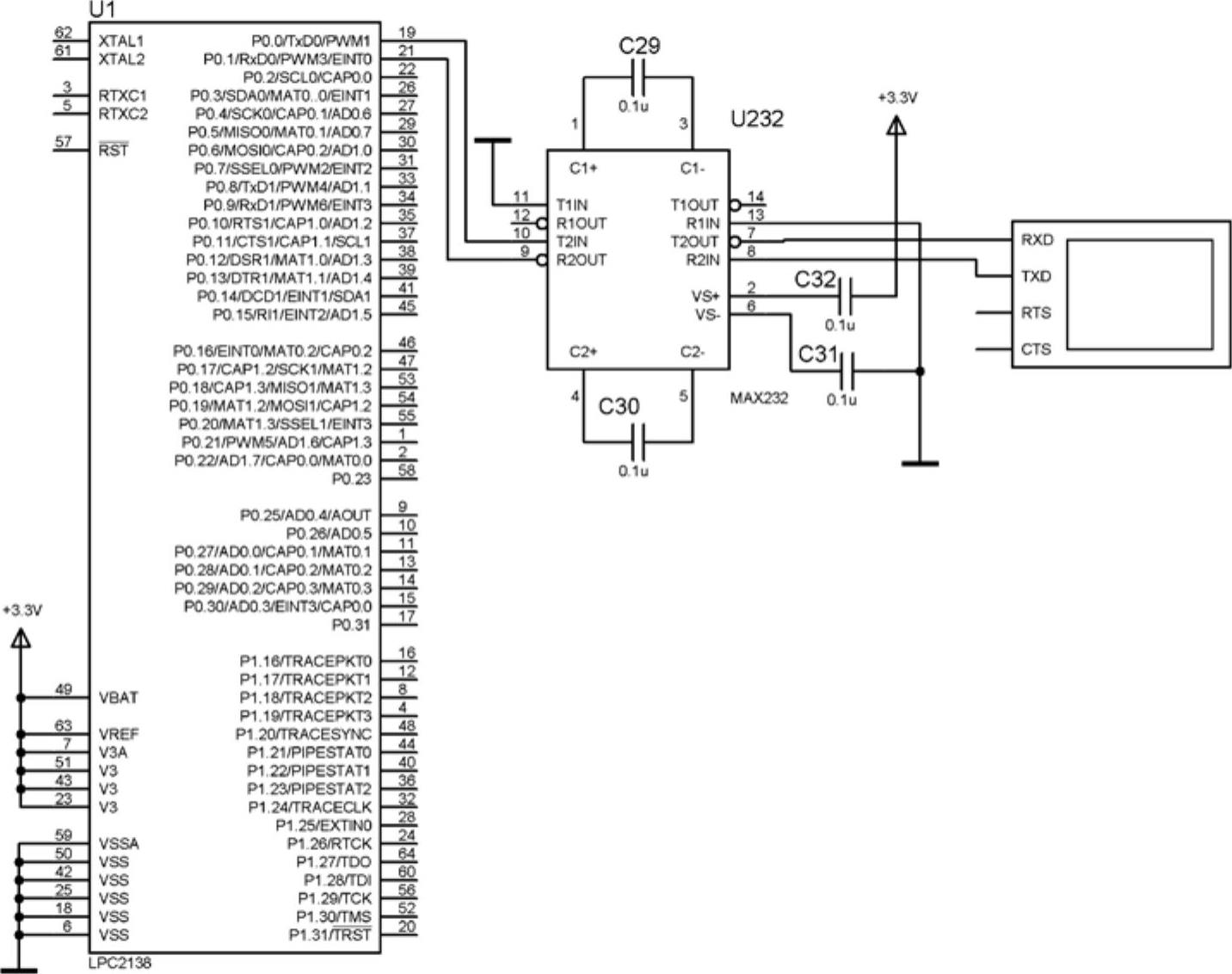

UART的Proteus仿真电路如图4-3所示。

(www.daowen.com)

图4-3 UART的Proteus仿真电路

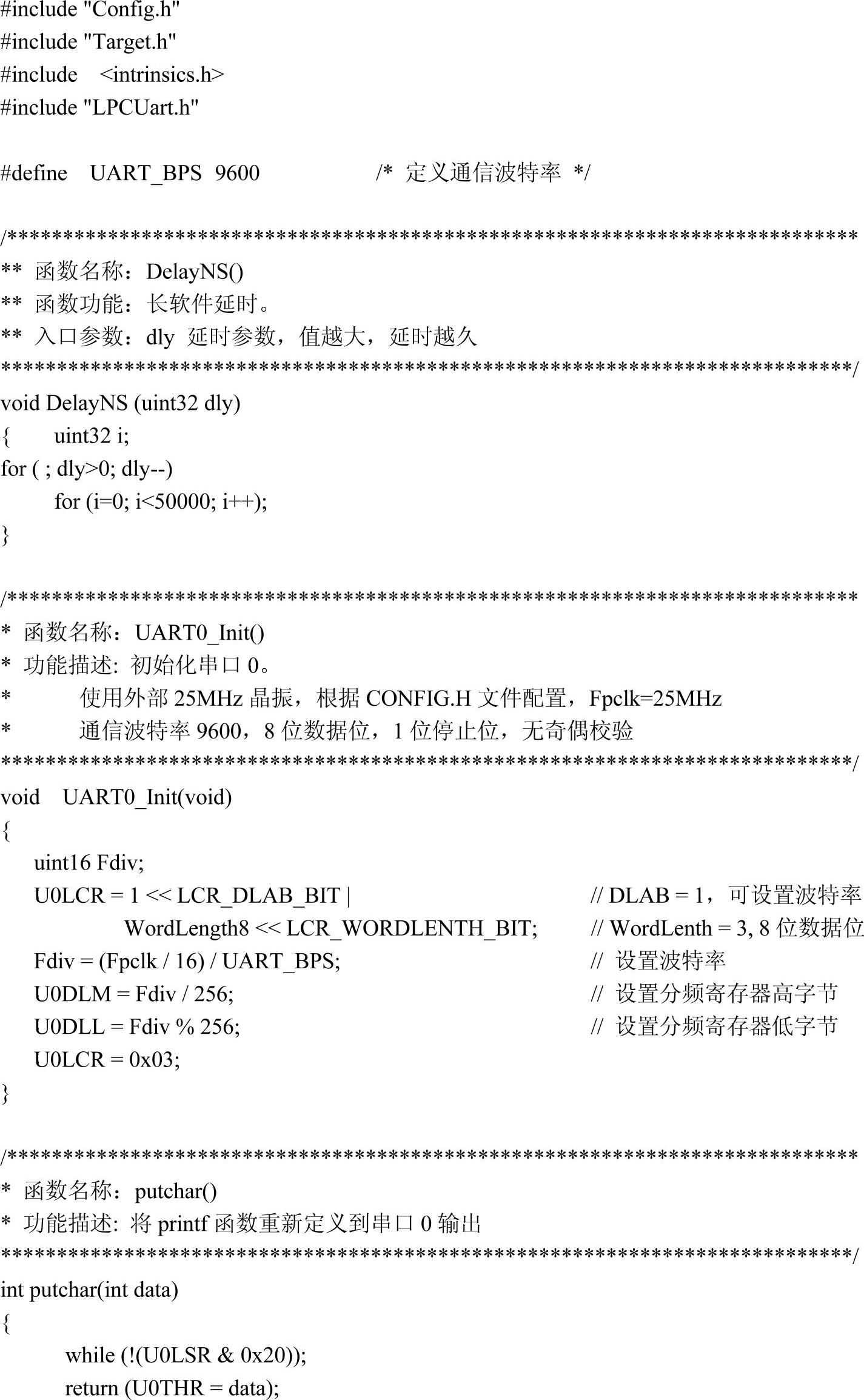

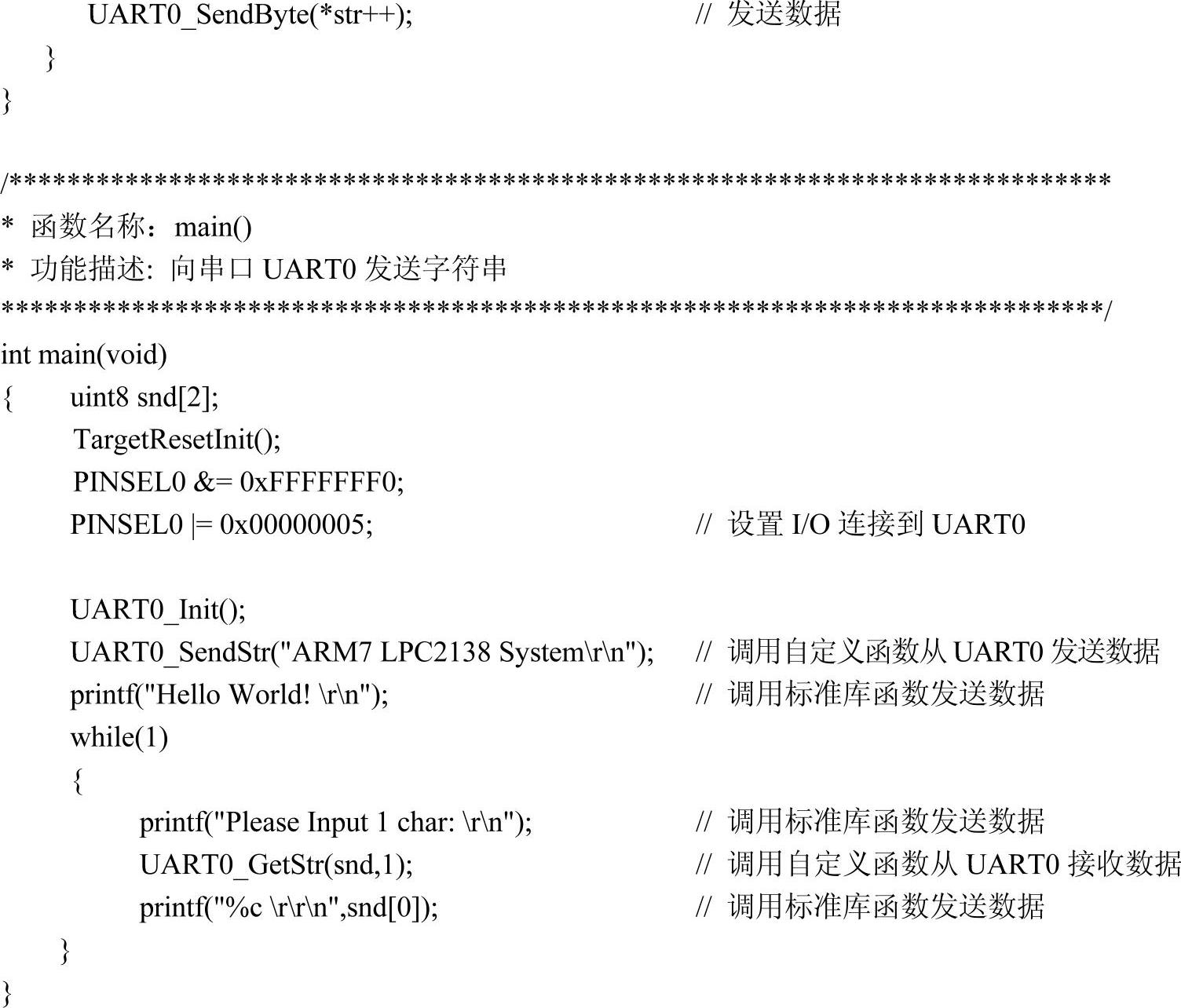

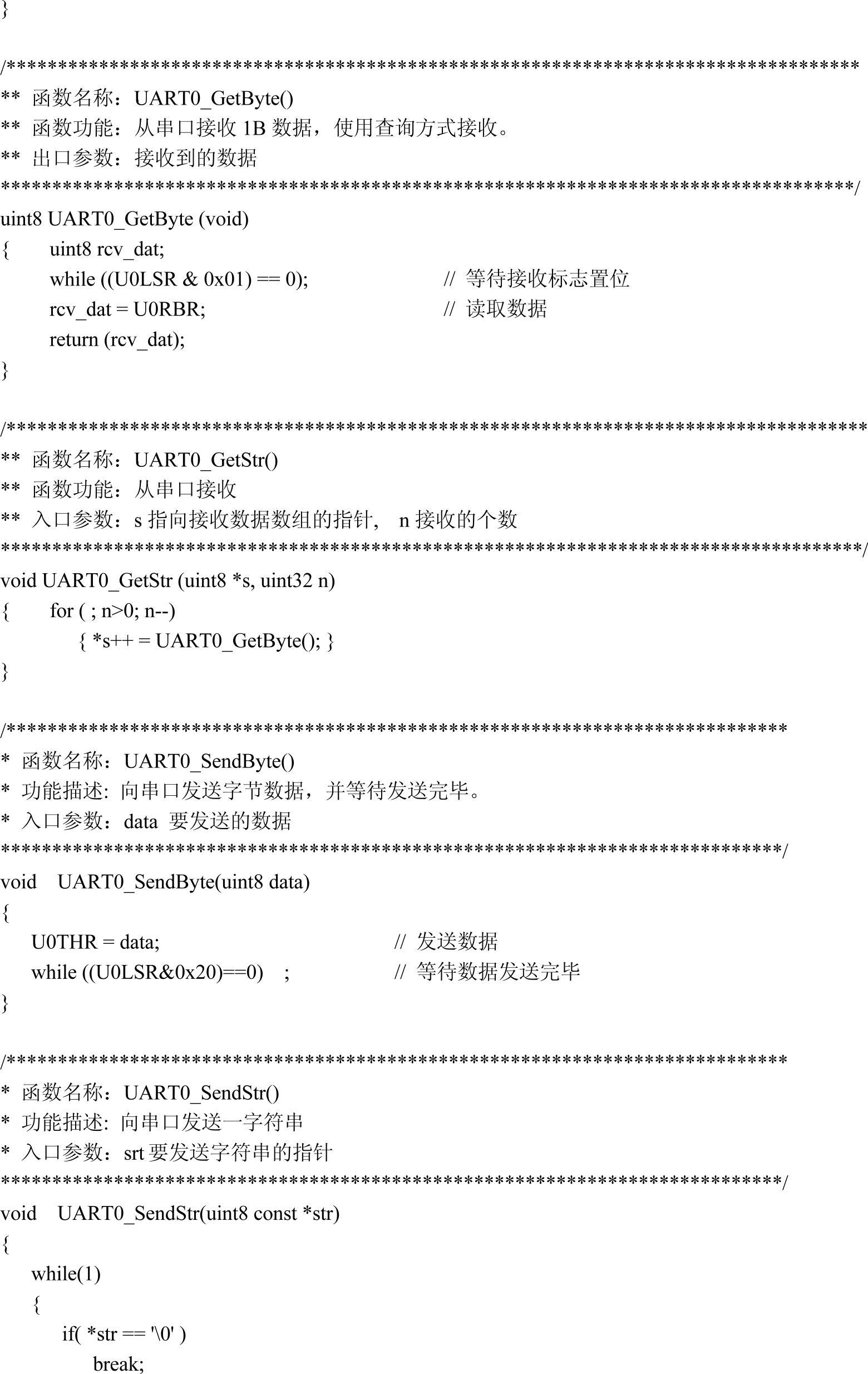

例4-4 采用查询方式，通过UART0接收上位机发送的字符串，然后送回上位机显示。 主程序文件main.c如下：

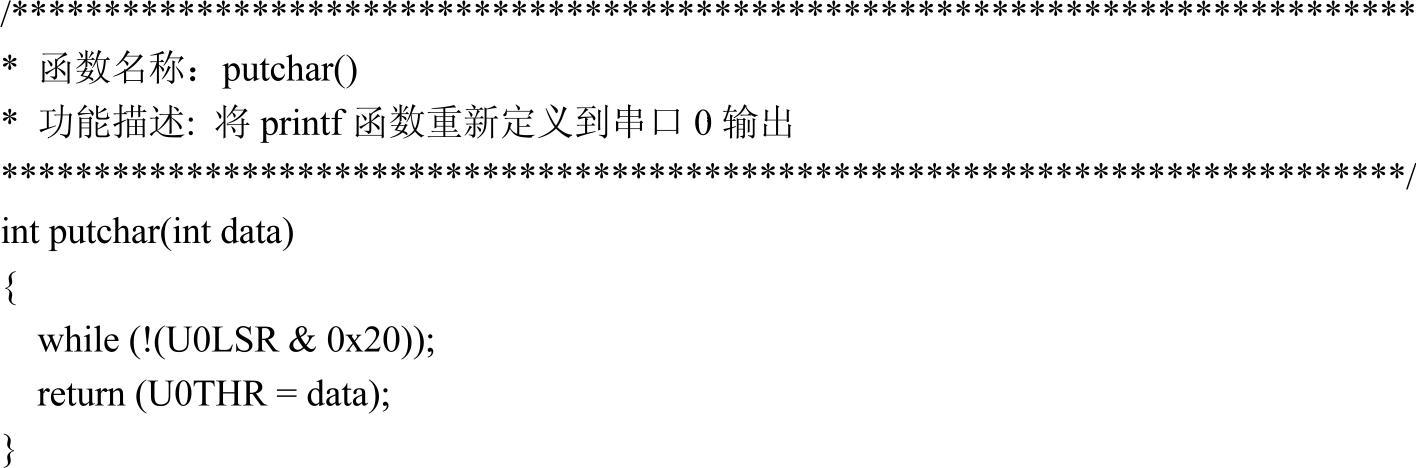

上述程序中使用自定义函数UART0_GetStr（）和UART0_SendStr（）实现串行数据的输入和输出，从虚拟终端每输入一个字符都会立即显示出来。另外，也可以调用标准库函数printf（）实现从串行口输出，但在调用之前，先要利用putchar（）函数将printf重新定义到串口0，这可以通过如下语句实现：

使用查询方式进行通信时，CPU必须不停地查询相应的标志位，将会占用CPU很大一部分时间，效率较低。而采用中断方式进行，则可以避免这些问题。

编写UART中断服务处理子程序时需要注意的是，当中断服务处理子程序接收到1次中断，它仅仅能知道UART产生了中断，至于是什么类型的中断，还需要按以下方式查询中断标志寄存器UxIIR，依据不同中断源类型，进行如下不同处理：

●UxIIR[3：0]=0110，“奇偶错等错误或间断”中断，则从“线路状态寄存器”中读取状态位，分析具体错误原因，再进行处理。

●UxIIR[3：0]=0100，“接收缓冲寄存器就绪”中断，则从“接收缓冲寄存器”中读取数据插入接收队列。

●UxIIR[3：0]=0010，“发送保持寄存器空”中断，则从发送队列中读取数据写到“发送保持寄存器”中。

●UxIIR[3：0]=1100，“字符超时指示”中断，进行超时处理。

中断服务处理子程序必须判断是否有尚未处理的中断。在处理完当前的中断源类型之后，不能立即退出服务，而应当继续判断UxIIR寄存器最低位是否为0，如果为0，则表示还有尚未处理的中断，应当继续根据UxIIR[3：0]判断中断源类型，进行处理，直到UxIIR的最低位为1，最后发送中断结束命令，结束中断服务处理程序，

例4-5 采用中断方式通信，从上位机接收数据，然后发送回上位机显示。每当从虚拟终端输入8个字符后会立即显示出来。

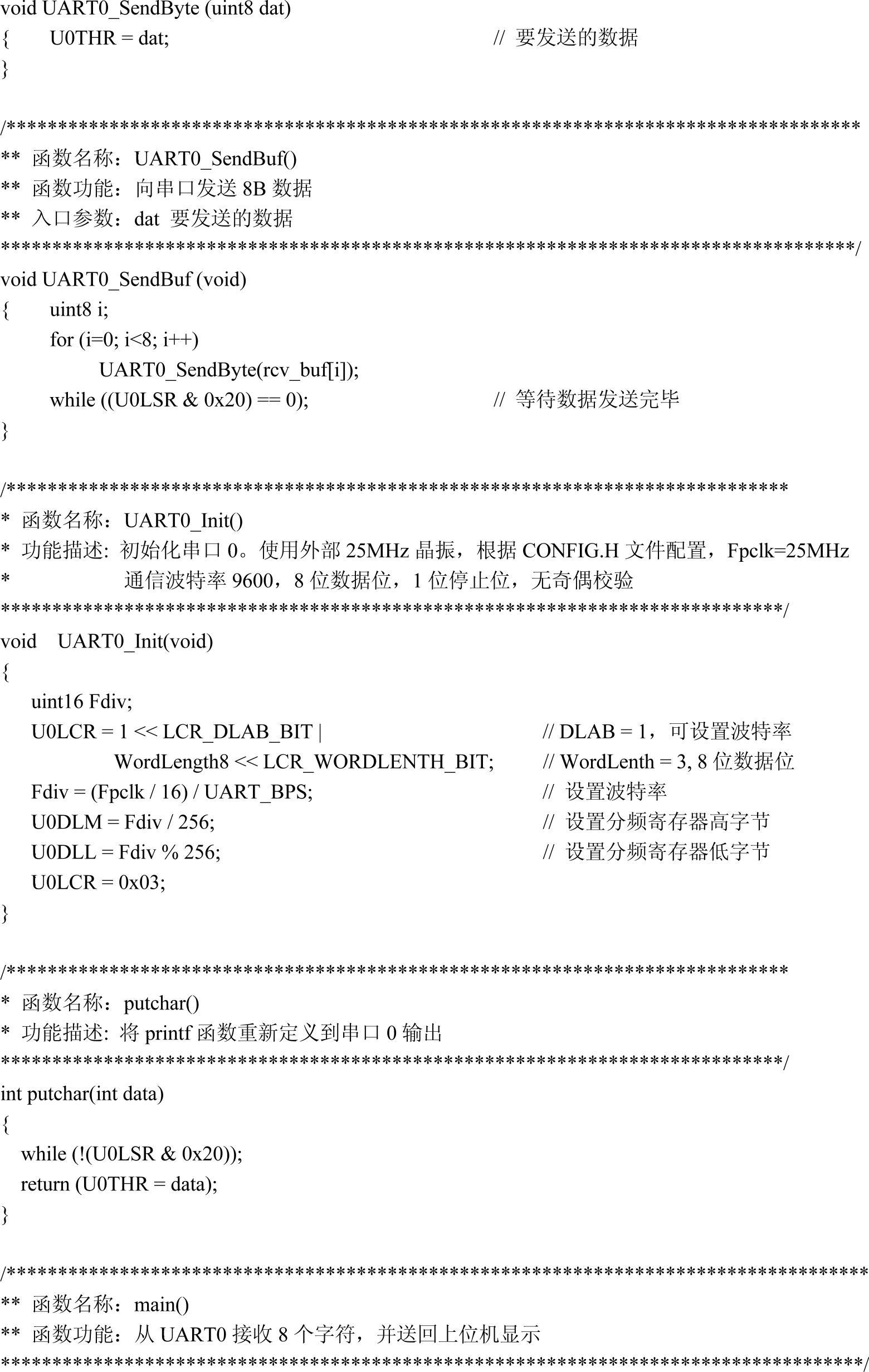

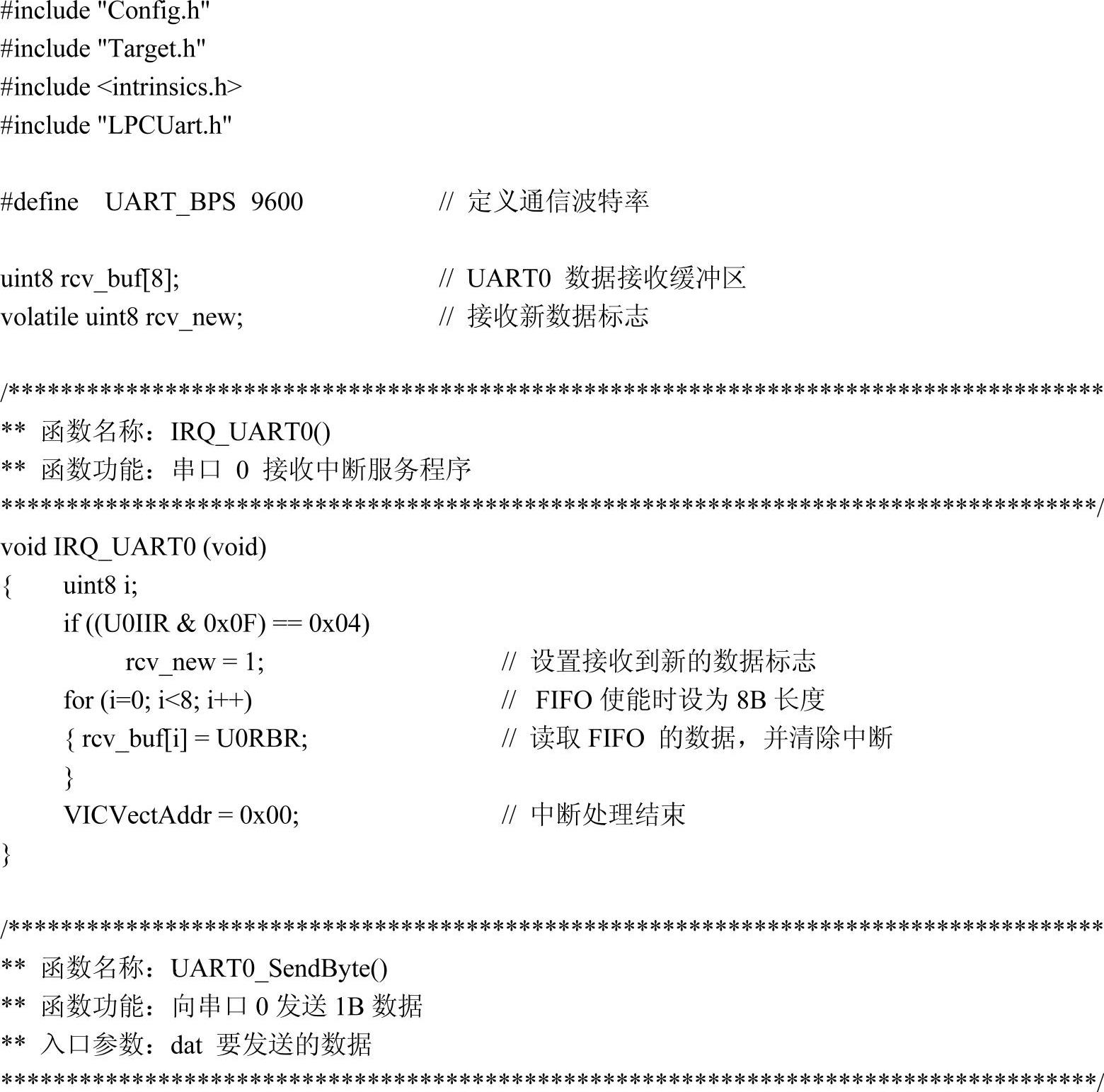

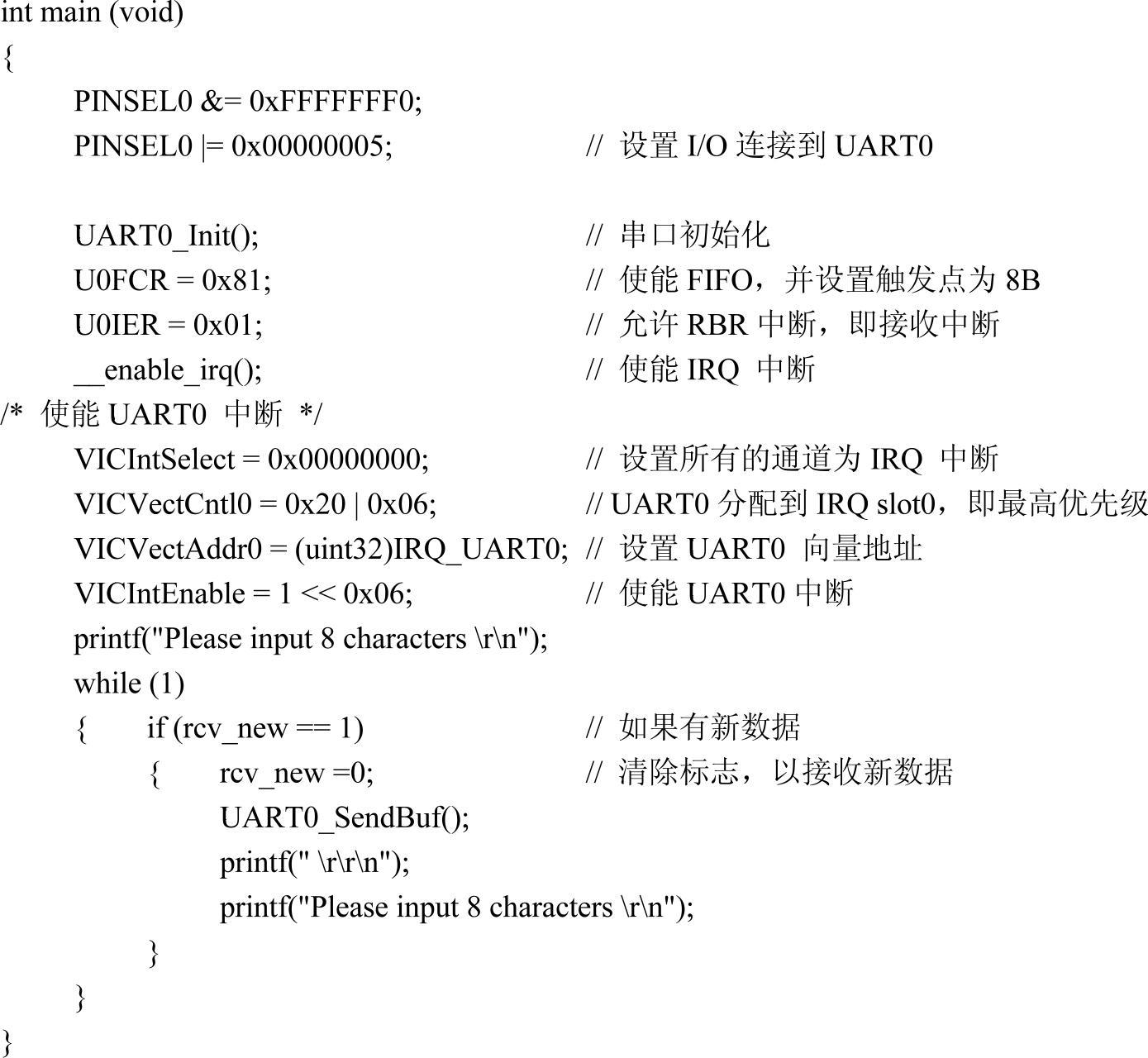

主程序文件main.c如下：
