GPIO应用时，有无需上拉电阻和需要上拉电阻两种情况。利用GPIO采用灌电流方式驱动LED时，无需上拉电阻，只要加一定阻值的限流电阻即可。这种应用中要将相应端口设置为输出，为了保护IO引脚，限流电阻的阻值稍大些为好，通常取470Ω～1kΩ。

GPIO用于输入时（例如检测按键），由于I/O端口内部没有上拉电阻，需要加10kΩ左右的上拉电阻，把I/O口拉到高电平。另外，具有I²C总线功能的I/O端口为开漏输出，在用作I²C总线以及其他功能时，需要加1～10kΩ的上拉电阻。

1.设置P0.0口为输出模式

下列语句设置P0.0为GPIO输出。

2.GPIO读写操作

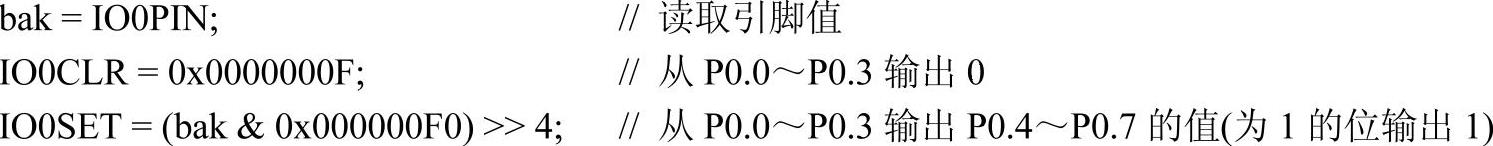

下列语句将读取P0.7～P0.4引脚值，然后从P0.0～P0.3输出。

GPIO引脚的输出状态由写入IOSET或IOCLR寄存器的值决定，两者中后写入的寄存器值将决定引脚的最终输出状态。

通过写入IOSET和IOCLR寄存器可以使选定的输出引脚变为高/低电平状态，只有写入1的位对应的引脚才能设置为高/低电平，写入0的位对应的引脚状态不发生改变。仅通过写IOSET或IOCLR寄存器，不能使一个GPIO端口同时输出包含0和1的二进制数，即不能同时将某些引脚设为高电平而将某些引脚设为低电平。

写IOPIN寄存器可以在并行GPIO端口同时输出所需的二进制值。写入IOPIN寄存器的二进制数据将影响所有被配置为输出的引脚状态：写入0使引脚输出低电平，写入1使引脚输出高电平。如果只希望改变端口中几根引脚的状态，必须将IOPIN内容读出并与一个屏蔽值相与（该值使要改变的引脚对应位为0，其他引脚对应位为1），然后将相与的结果和期望得到的引脚输出对应的二进制数相或，最后将相或的结果写回到IOPIN寄存器中。

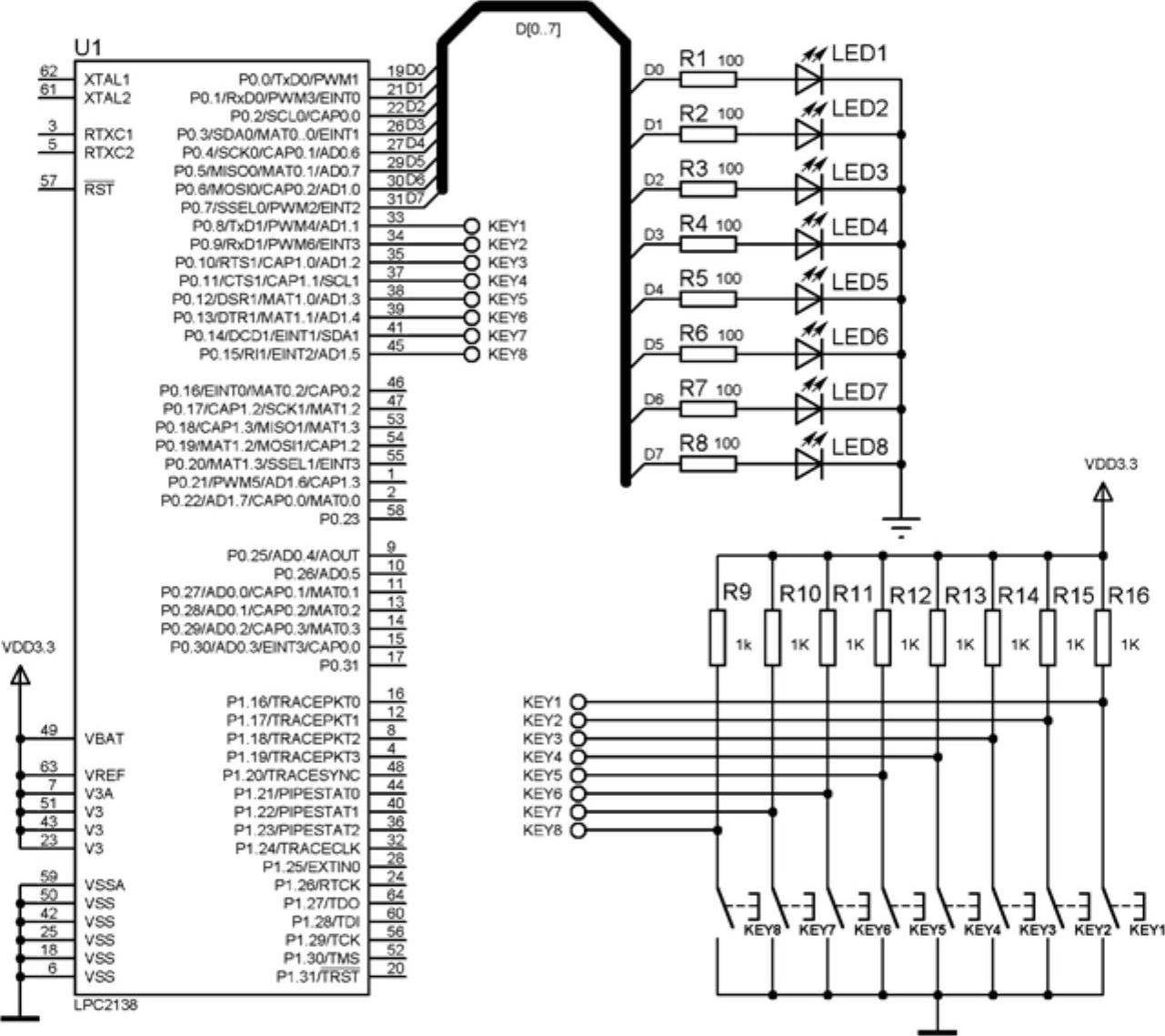

GPIO的Proteus仿真电路如图4-1所示。

图4-1 GPIO的Proteus仿真电路

例4-1 GPIO输出实现流水灯。(www.daowen.com)

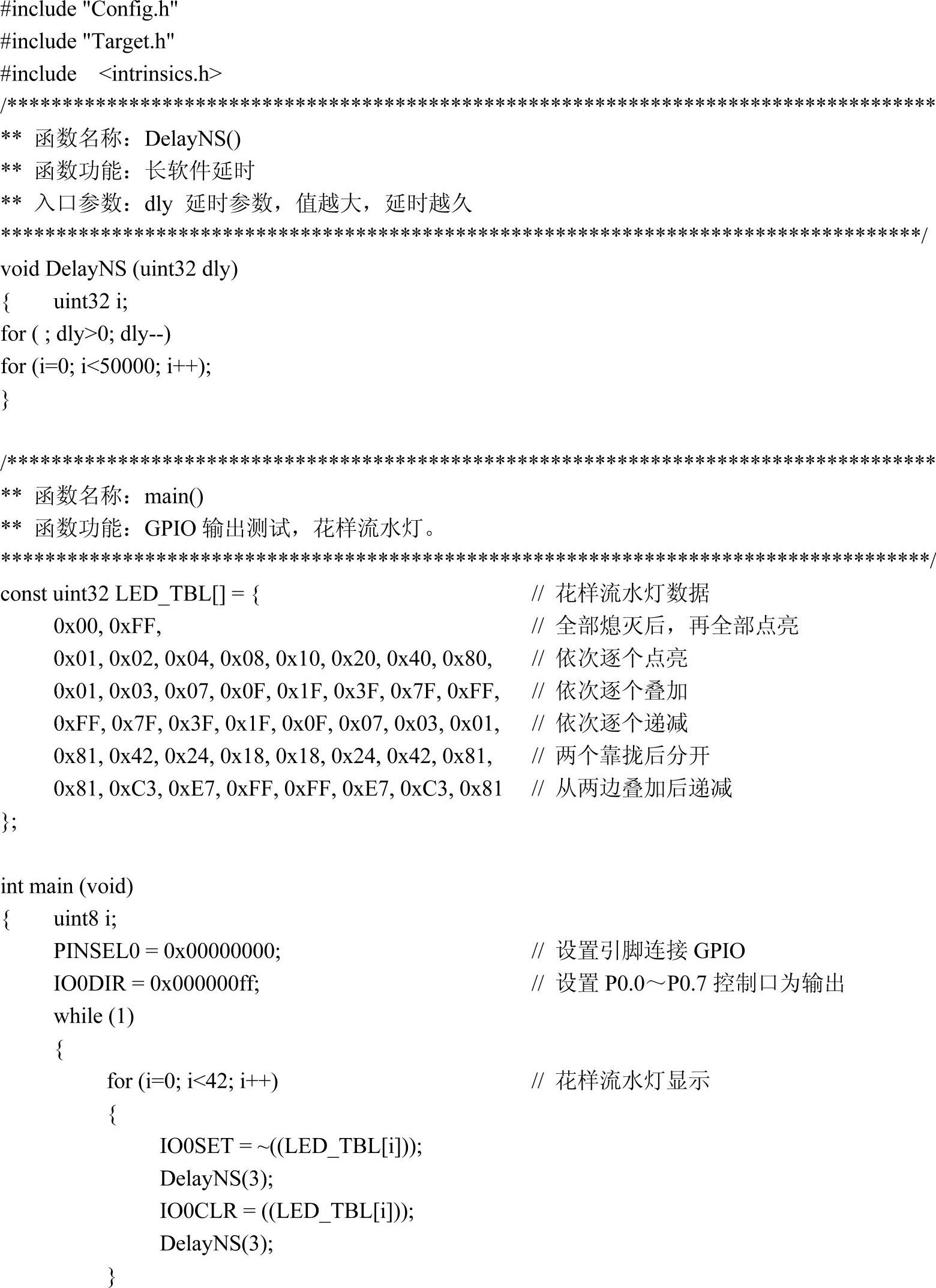

将P0端口引脚连接至GPIO，并设置为输出模式，然后通过IO00CLR和IO0SET控制接到P0端口引脚LED的亮灭，形成流水灯，显示花样可以通过数组人为定义，也可通过一定算法计算实现。

主程序文件main.c如下：

例4-2 GPIO输入实现按键扫描输入。

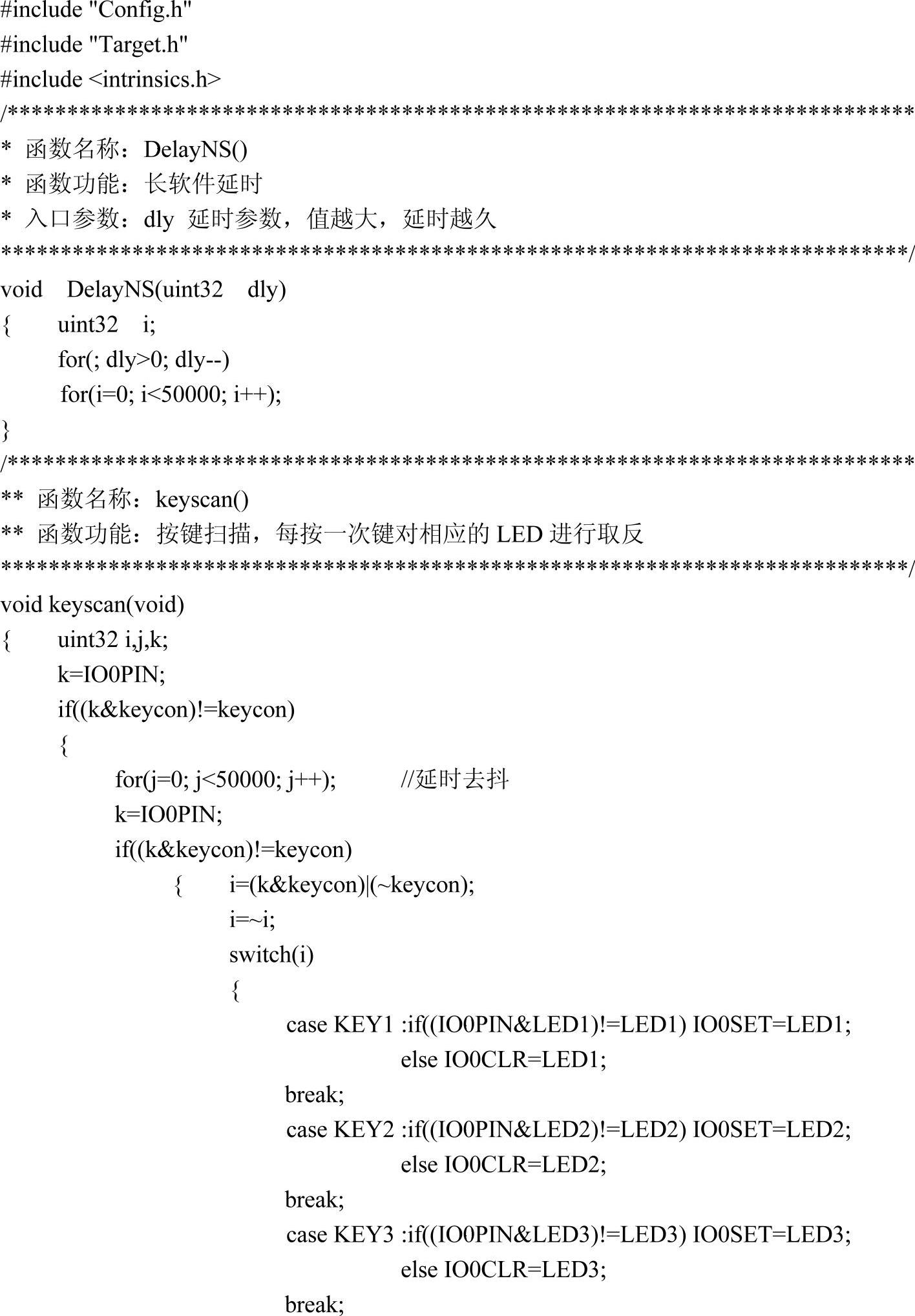

用GPIO作为输入时，需要外接上拉电阻。程序中设置IODIR使口线成为输入方式，然后读取IOPIN的值即可。通过检测按键KEY1～KEY8的状态，控制对应的LED亮灭。

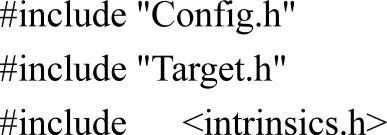

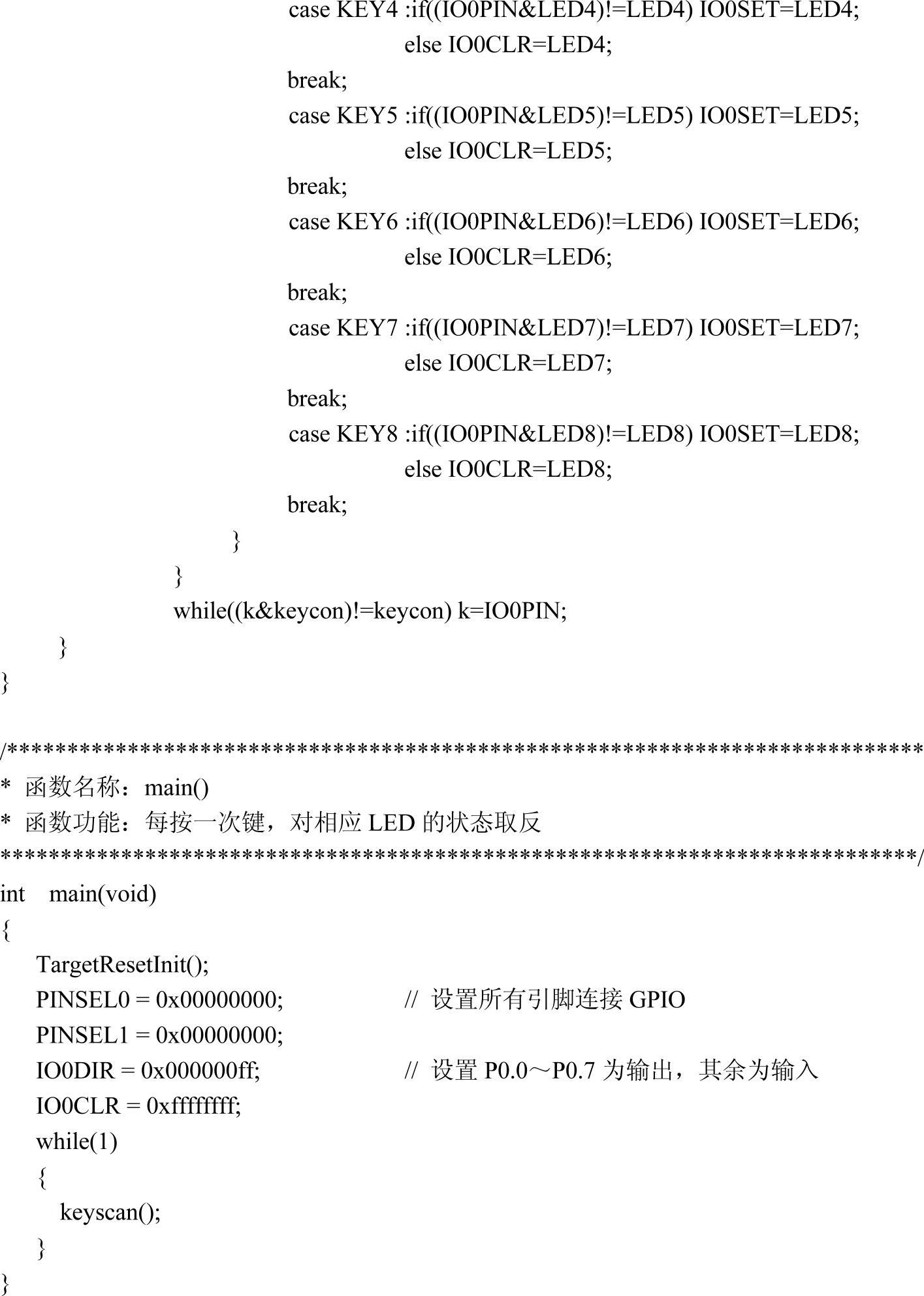

主程序文件main.c如下：

例4-3 IOPIN的特殊应用。

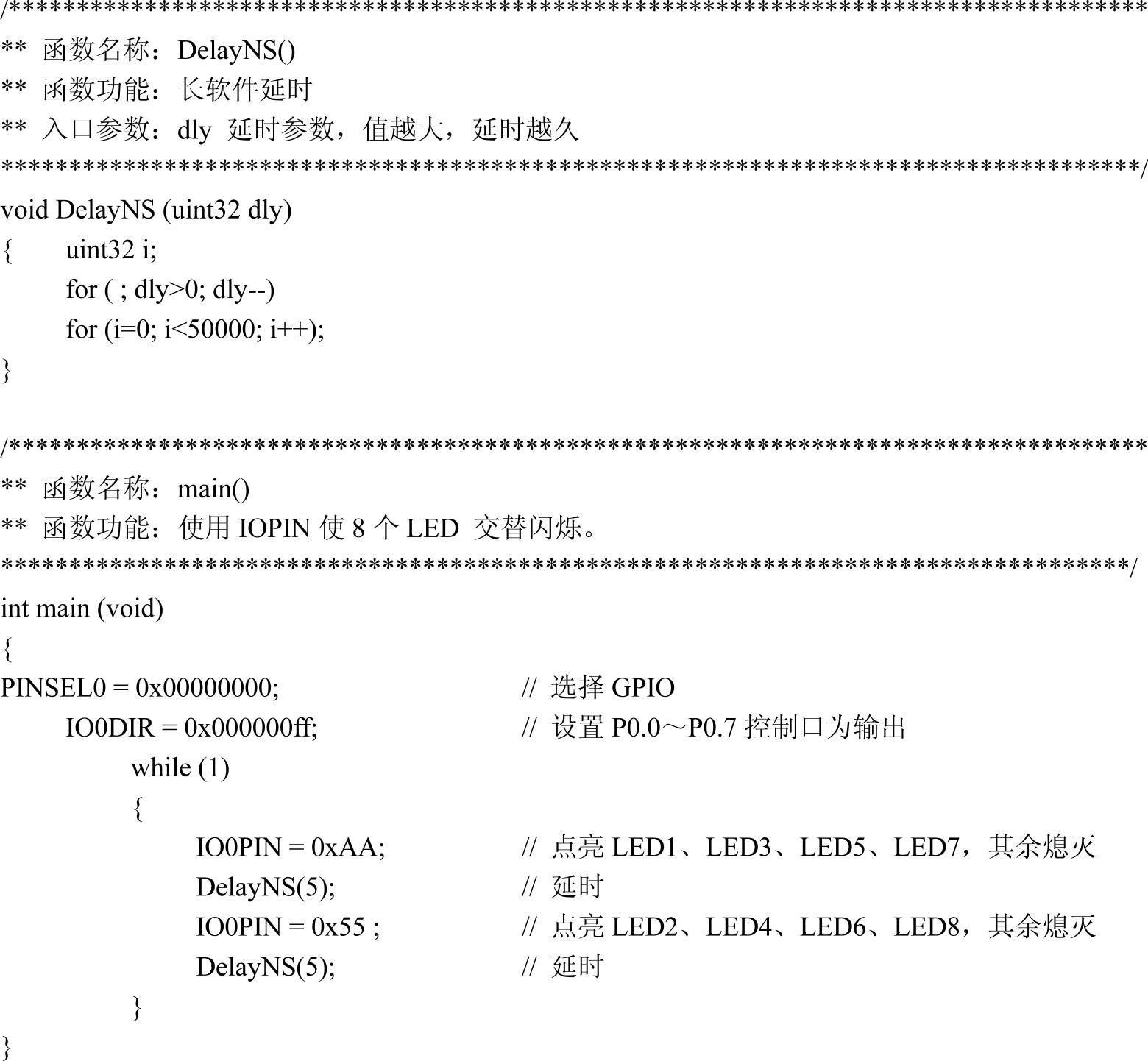

通过写IOPIN寄存器，可以让某些端口引脚同时输出包含1和0的二进制数，达到通过端口引脚同时输出高、低电平的目的。本例通过IOPIN寄存器控制，使8个LED灯交替闪烁。

主程序文件main.c如下：
