LPC2138的存储器映射控制是从处理ARM异常必需的3个数据源（Flash异常向量、Sram异常向量和Boot Block异常向量，每个异常向量为64B）中选择一个使用。芯片复位时MEMMAP=0，启动Boot装载程序，Boot装载程序检查P0.14引脚的状态和用户的异常向量表，判断是进入ISP还是启动用户程序。若启动用户程序，则自动设置MEMMAP=1，从片内Flash启动。若用户程序需要随时更改异常向量表，可以将64B的异常向量表复制到片内RAM从0x40000000地址开始的区域，从而可以对向量表进行修改。然后设置MEMMAP=2进行存储器重映射，使保存在0x40000000地址处的异常向量表映射到0x00000000地址上。
后面几个实例将采用如图3-10所示的Proteus仿真电路。
例3-1 存储器重映射。
本例程序测试用户RAM模式和Flash模式下的存储器映射。默认从片内Flash启动用户程序，先将64B的异常向量表复制到片内RAM从0x40000000地址开始的区域，然后设置MEMMAP=2进行存储器重映射，使保存在0x40000000地址处的异常向量表映射到0x00000000地址上。这时在用户RAM区的0x40000000～0x4000003F处填入0x55，可以发现在0x00000000～0x0000003F处的内容也变成了0x55。
(www.daowen.com)

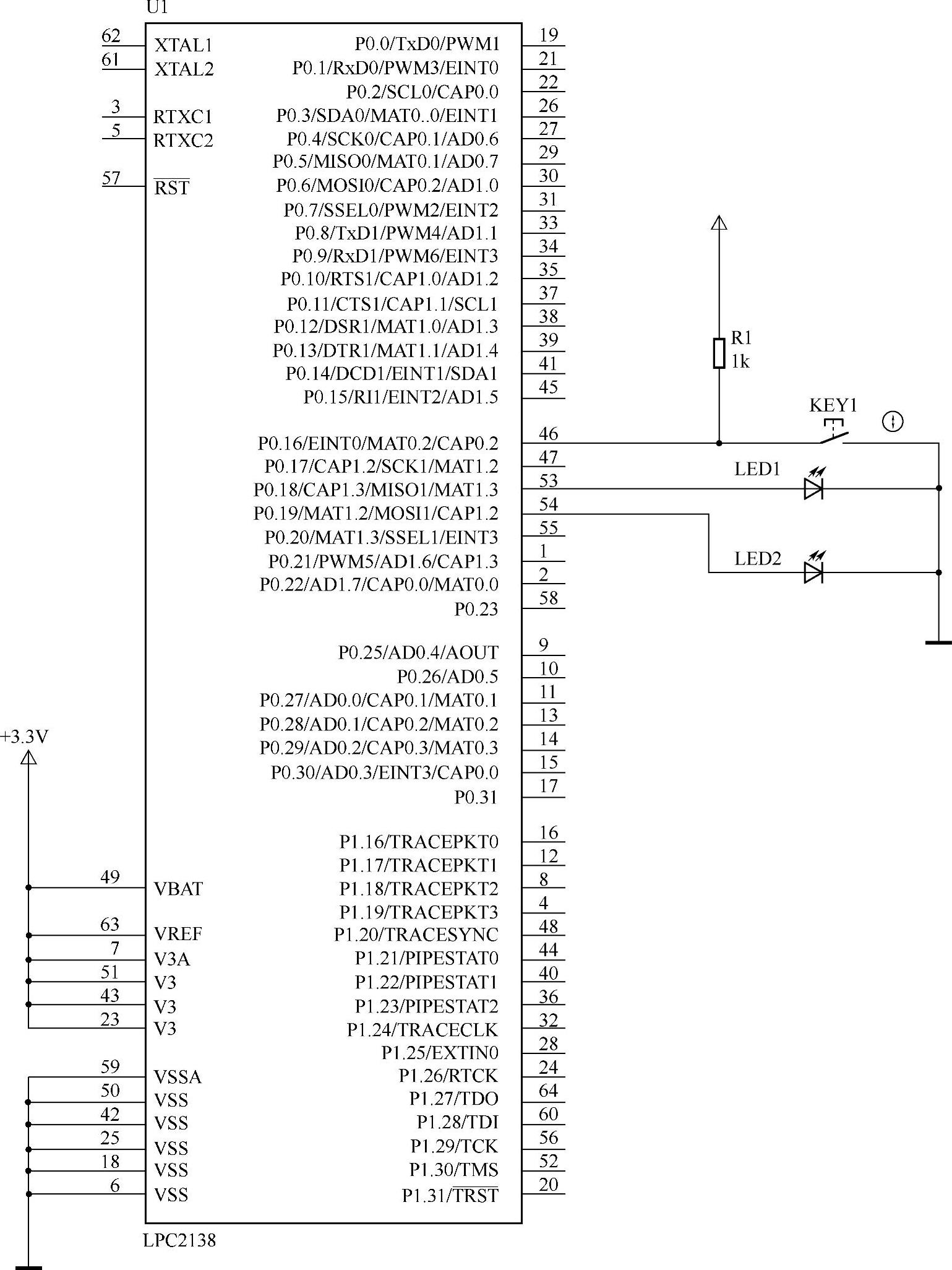

图3-10 Proteus仿真电路

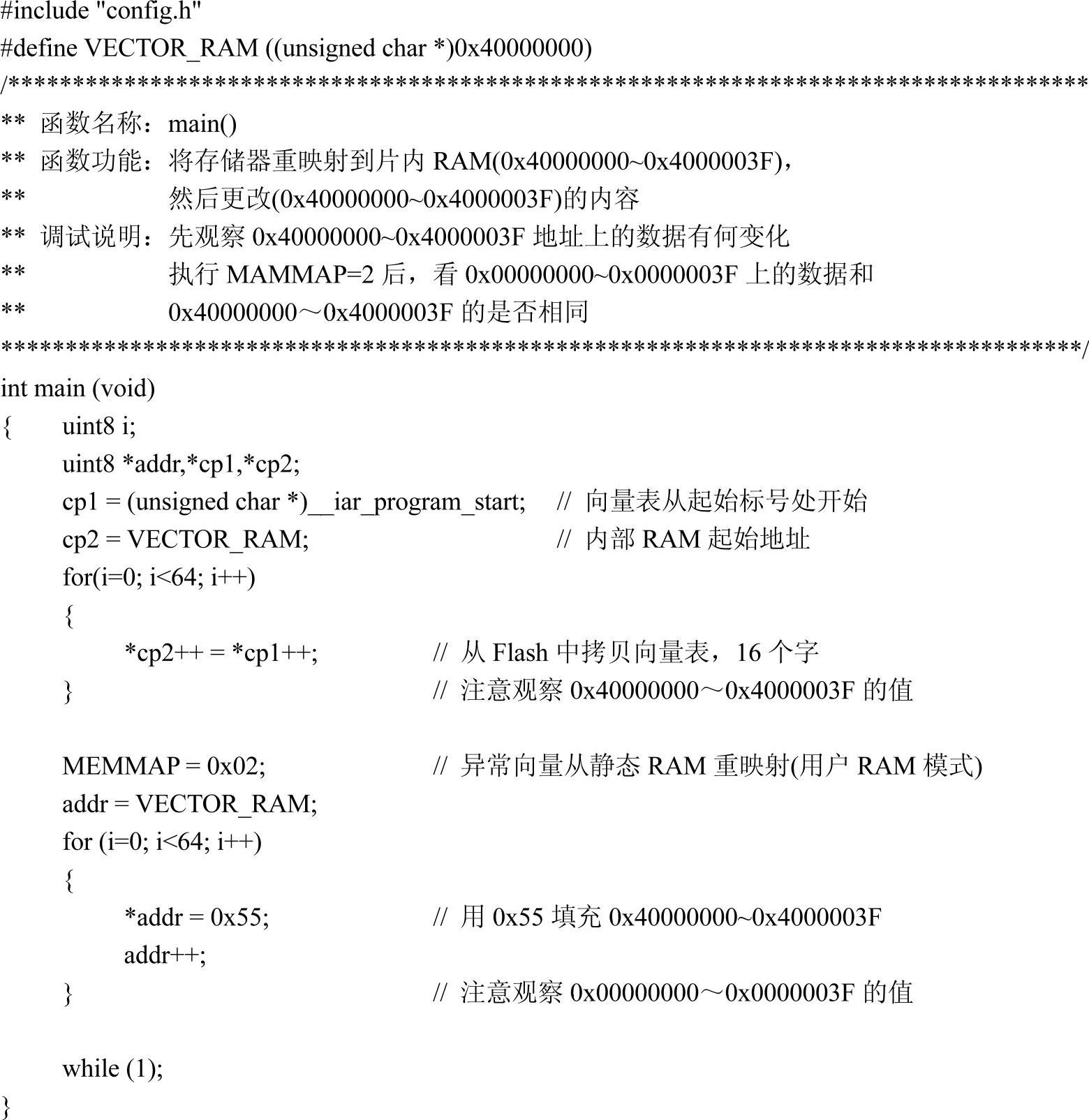

需要注意的是，Proteus中ARM7模型不能进行存储器重映射仿真，本例只有在实际硬件电路板上运行，才能够观察到正确的结果。主程序文件main.c如下：
