LPC2138有两个复位源：RESET引脚和看门狗复位。RESET为施密特触发输入引脚，带有一个额外的干扰滤波器。任何复位源引起的芯片复位都会启动唤醒定时器，复位将保持有效直至外部复位撤除，振荡器开始正常运行。当计数达到一个固定个数的时钟时，片内电路完成其初始化。

复位干扰滤波器使处理器可以忽略非常短的外部复位脉冲，并决定RESET保证芯片复位所必须保持的最短时间。RESET一旦有效，只有当晶振运行稳定并且LPC2138的XTAL1引脚上出现适当的信号时才能撤除。如果使用外部晶振，上电后RESET引脚上的信号必须保持10ms。对于晶振已经稳定运行且XTAL1引脚上已出现稳定信号时出现的复位，RESET引脚上的信号则只需要保持300ns。

当内部复位撤除时，处理器从0x00000000地址开始运行，此处为从BootBlock映射的复位向量。此时所有的处理器状态和外设寄存器状态都恢复为默认值。

外部复位和内部看门狗复位有一些小的区别。外部复位使特定引脚的值被锁存以实现配置，内部看门狗复位则无此功能。外部复位时，对引脚P1.20/TRACESYNC、P1.26/RTCK的状态进行检测，以实现不同的目的。当复位后执行引导装载程序时，片内引导装载程序将对P0.14进行检测，以判断是否执行ISP操作。

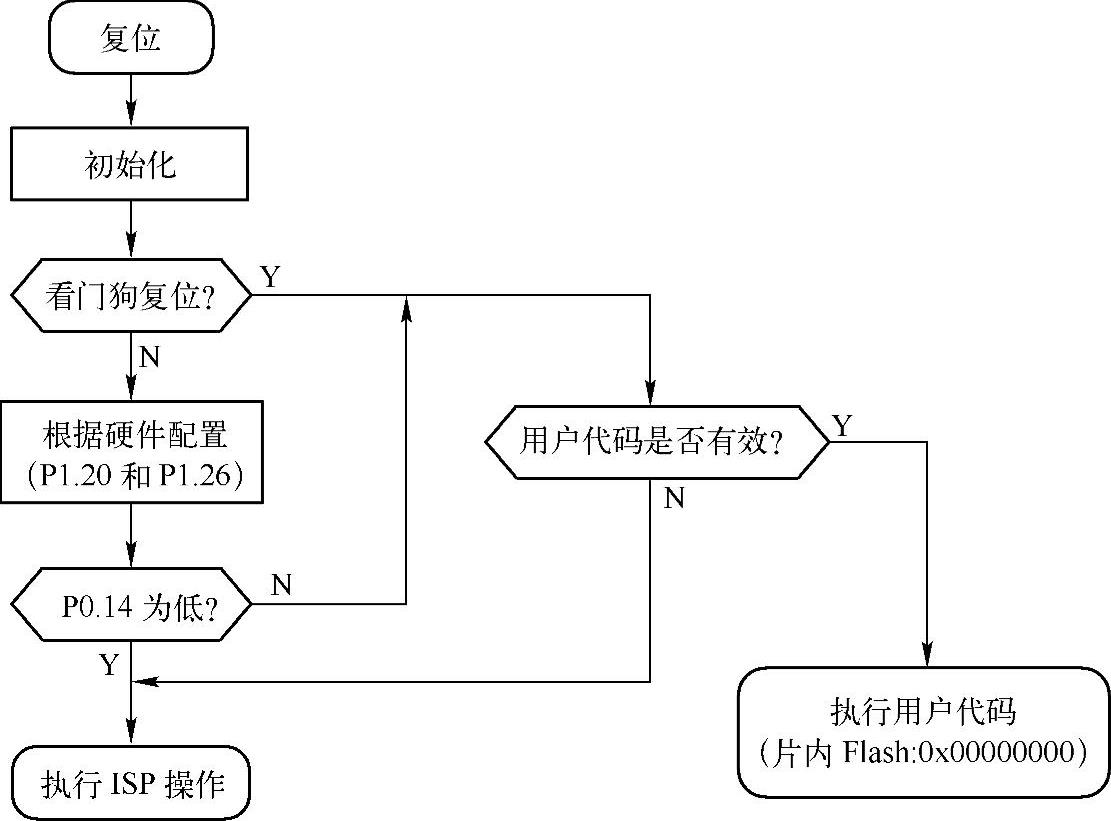

LPC2138的复位处理流程如图3-8所示。(www.daowen.com)

图3-8 LPC2138的复位处理流程

芯片复位可以发生在Flash编程或擦除操作过程中，此时，Flash存储器会中断正在进行的操作，并使CPU复位延迟到内部Flash高电压降低后才完成。
