LPC2138集成了512KB的Flash存储器，可存储程序代码和数据。对Flash存储器的编程可通过串行口进行在系统编程（ISP），应用程序也可以在运行中擦除/编程Flash，实现在应用中编程（IAP），从而为数据保存和现场固件升级都带来极大的灵活性。Flash存储器擦除/编程周期至少为100000次，数据至少可保存20年。

LPC2138具有32KB的静态RAM，可存储程序代码或数据。SRAM支持按8位、16位和32位方式访问。LPC2138复位后系统存储器地址空间映射如图3-2所示。此外，异常向量可以进行重新映射（Remap），允许它们位于Flash存储器（默认）或者片内静态RAM存储器中。

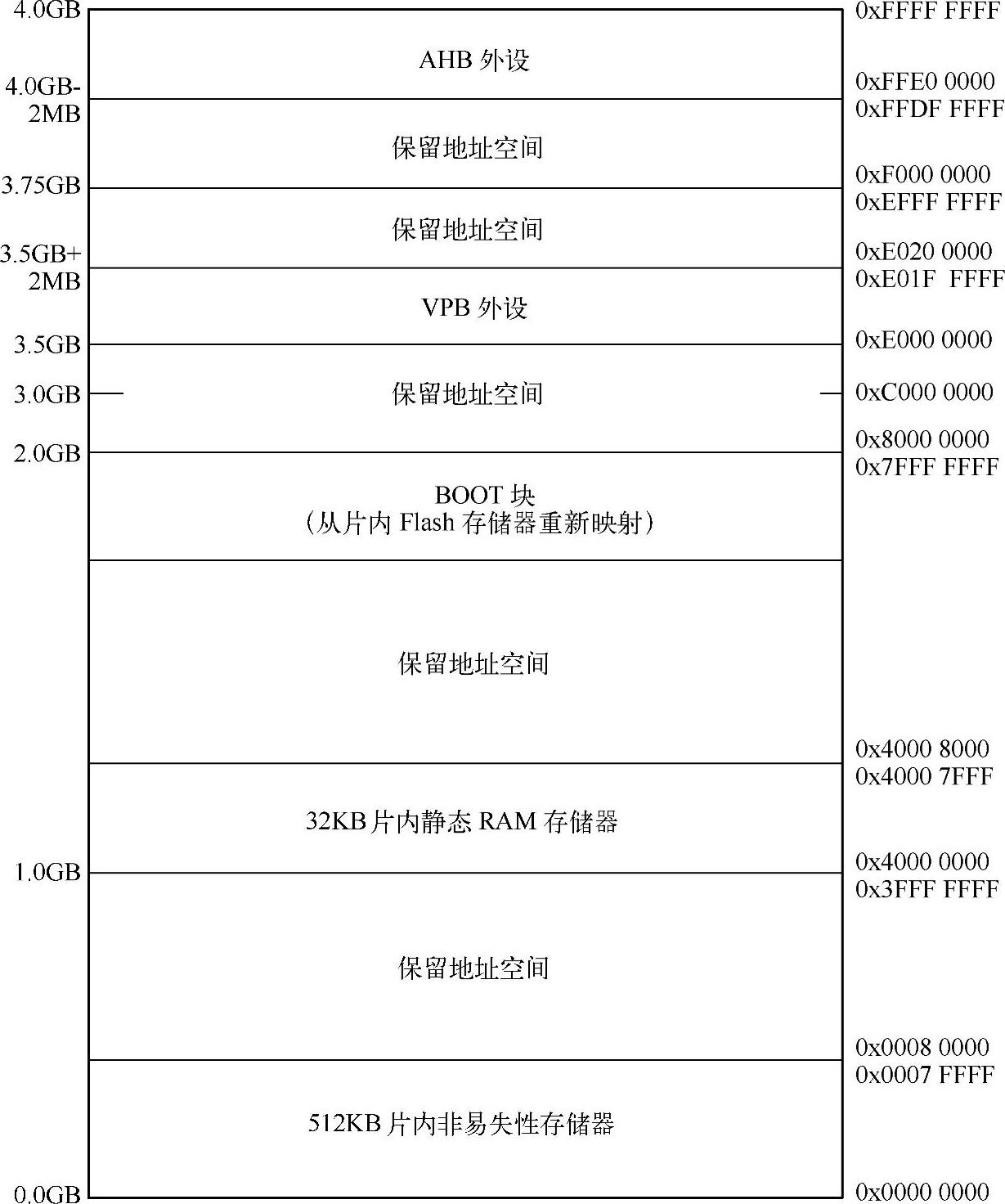

图3-2 LPC2138的系统存储器地址空间映射(www.daowen.com)

LPC2138的外设根据内部总线分为AHB和VPB外设两类，AHB和VPB外设区域都为2MB，可各自分配最多128个外设，每个外设空间的规格都为16KB。所有外设寄存器不管规格大小，都按照字地址进行分配（32位边界），并且不管字寄存器还是半字寄存器都是一次性访问。例如，不能对一个字寄存器的最高字节执行单独的读或写操作。

AHB外设分配了2MB的地址范围（0xFFE00000～0xFFFF FFFF），它位于4GB ARM存储器空间的最顶端，VPB外设也分配了2MB的地址范围（0xE0000000～0xE01F FFFF），从3.5GB地址点开始。每个AHB外设和VPB外设都分配了16KB的地址空间。
