绘制原理图是在原理图编辑窗口中的蓝色方框内完成的，通过下拉菜单System中的Set Sheet Size选项，可以调整原理图设计页面大小。绘制原理图时，首先应根据需要选取元器件，Proteus ISIS库中提供了大量元器件原理图符号，利用Proteus ISIS的搜索功能，可以很方便地查找需要的元器件。下面以图2-19为例来说明绘制原理图的方法。

首先根据需要选择器件。单击元器件列表窗口上边的按钮P，弹出如图2-20所示元器件选择窗口，在该窗口左上方的“Keywords”栏内键入LPC，窗口中间的“Results”栏将显示出元器件库中所有LPC2000 ARM处理器，选择其中的LPC2138，窗口右上方的“LPC2138Preview”栏将显示出图形符号，同时显示该器件的虚拟仿真模型（LPC213x），单击“OK”后，选择的器件将出现在器件列表窗口。照此办理，选择所有需要的元器件，如果选择的器件显示“No Simulator Model”，说明该器件没有仿真模型，将不能进行虚拟仿真。

如果遇到库中没有的器件，就需要自己创建。通常有两种方法创建自己的元件：一种是用PROTEUS VSM SDK开发仿真模型，并制作元件；另一种是在已有的元件基础上进行改造。关于具体创建方法这里不作介绍，请读者查阅相关资料。

器件选择完毕后，就可以开始绘制原理图了。先用鼠标从器件选择窗口选中需要的器件，预览窗口将出现该器件的图标。再将鼠标指向编辑窗口并单击左键，将选中的器件放置到原理图中。

放置电源和地线端时，要从配件模型按钮栏中选取。

在两个器件之间进行连线的方式很简单，先将鼠标指向第一个器件的连接点并单击左键，再将鼠标移到另一个器件的连接点并单击左键，这两个点就被连接到了一起。对于相隔较远，直接连线不方便的器件，可以用标号的方式进行连接，如图2-19中按键KEY1～KEY8与LPC2138的P0.8～P0.15各口线之间就是通过标号相连的，需要注意的是，如果使用总线方式标明连接点，真正起作用的是标号，而总线只是一个标识符号而已。

图2-19 绘制原理图示例

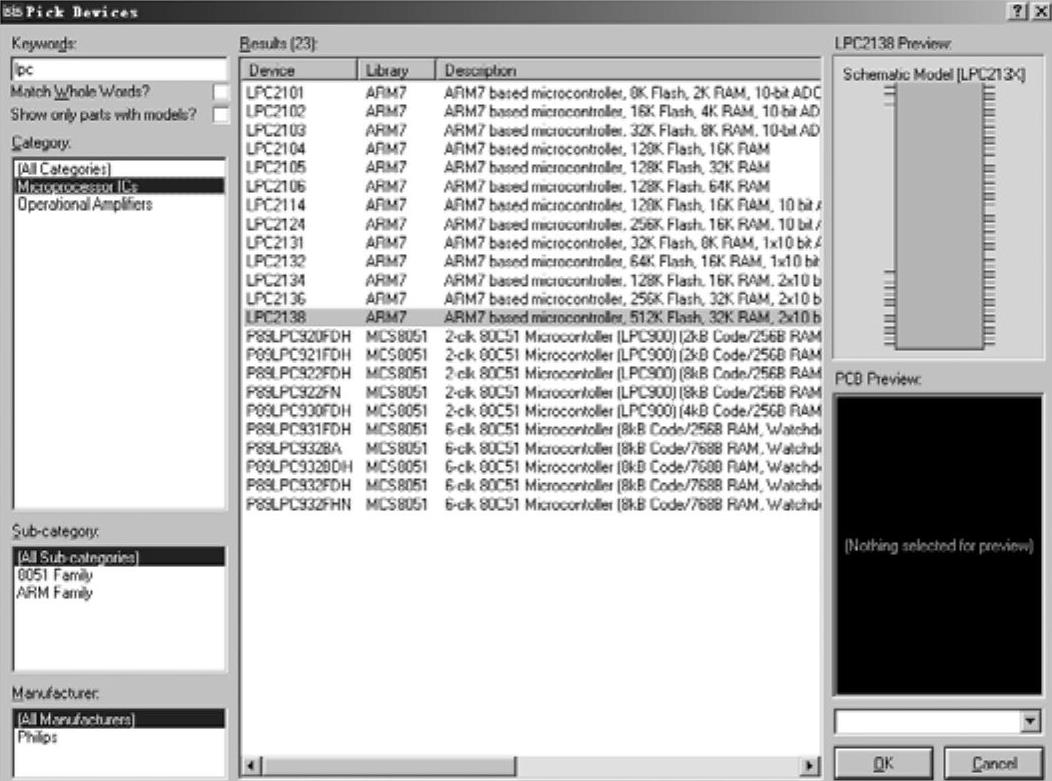

图2-20 器件选择窗口

在编辑窗口中绘制原理图的一般操作总结如下：用左键放置元件，右键选择元件，双击右键删除元件，右键拖选多个元件，先右键后左键编辑元件属性，先右键后左键拖动元件，连线用左键，删除用右键，中键滚轮缩放整个原理图。

原理图绘制完成后，还要给ARM处理器装入应用程序，才可以进行虚拟仿真调试。先用鼠标右键选中LPC2138，再单击左键，弹出如图2-21所示器件编辑窗口。

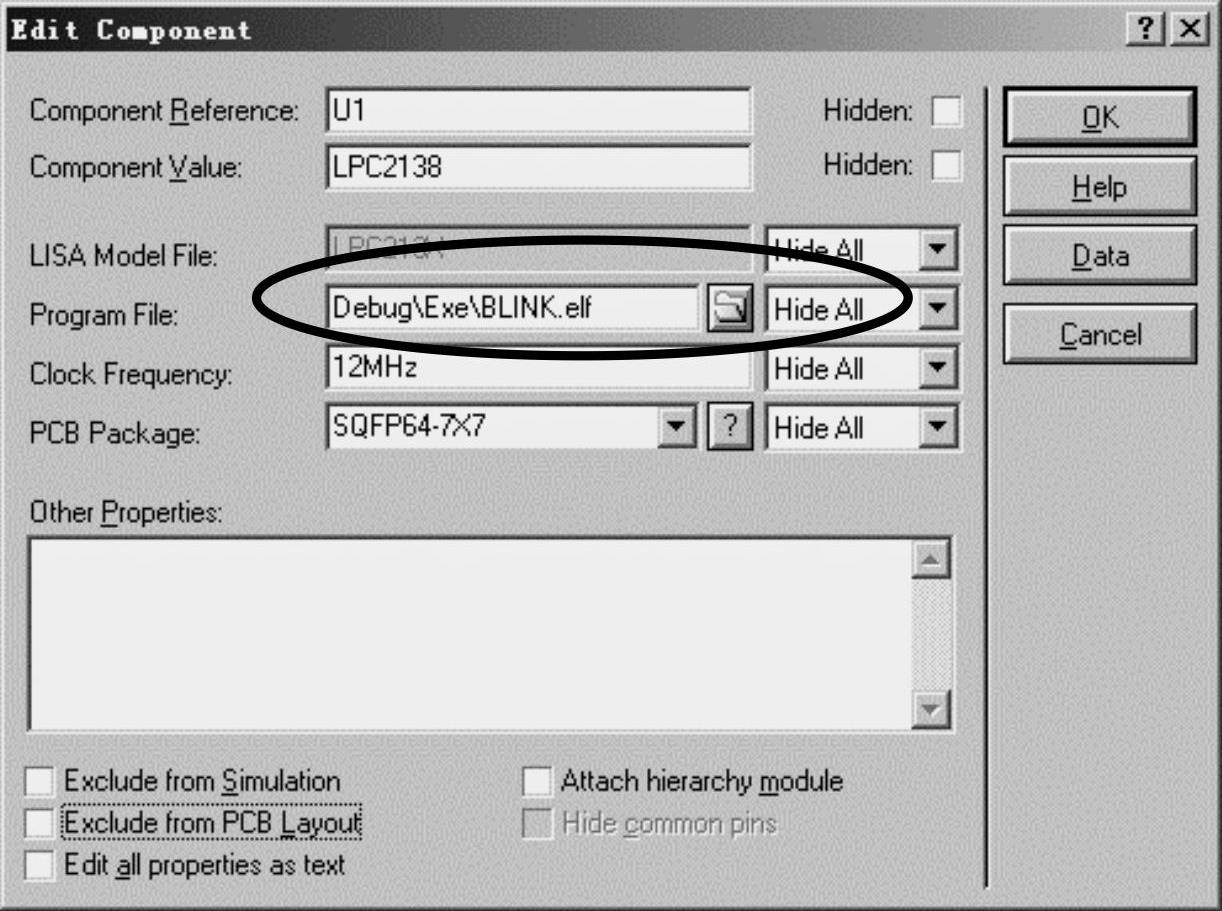

图2-21 器件编辑窗口

在器件编辑窗口中“Program File”栏单击文件夹浏览按钮，找到需要仿真的Hex文件或ELF文件，单击“OK”按钮完成可执行文件装入，这时单击仿真工具栏中全速运行按钮即可开始进行虚拟仿真。需要注意的是，装入到原理电路图LPC2138中的Hex文件，可以进行虚拟仿真并观察程序运行结果，但不能进行源代码调试，只有装入的是包含DWARF2调试信息的ELF文件，才能进行源代码调试。

为了直观看到仿真过程，还可以在原理图中添加一些虚拟仪表，可用的虚拟仪表有：电压表、电流表、虚拟示波器、逻辑分析仪、计数器定时器、虚拟终端、虚拟信号发生器、序列发生器、I²C调试器、SPI调试器等。

先点击仿真工具中的暂停按钮，再单击Debug下拉菜单中的“ARM7 Source Code”选项，弹出如图2-22所示源代码调试窗口。源代码调试窗口右上角提供的调试按钮功能如下：

全速运行（Run）。启动程序全速运行。

单步运行（Step Over）。执行子程序调用指令时，将整个子程序一次执行完。

跟踪运行（Step Into）。遇到子程序调用指令时，跟踪进入子程序内部运行。

跳出运行（Step Out）。将整个子程序运行完成，并返回到主程序。

运行到光标处（Run To）。从当前指令运行到光标所在位置。

设置断点（Toggle Breakpoint）。将光标所在位置设置一个断点。(www.daowen.com)

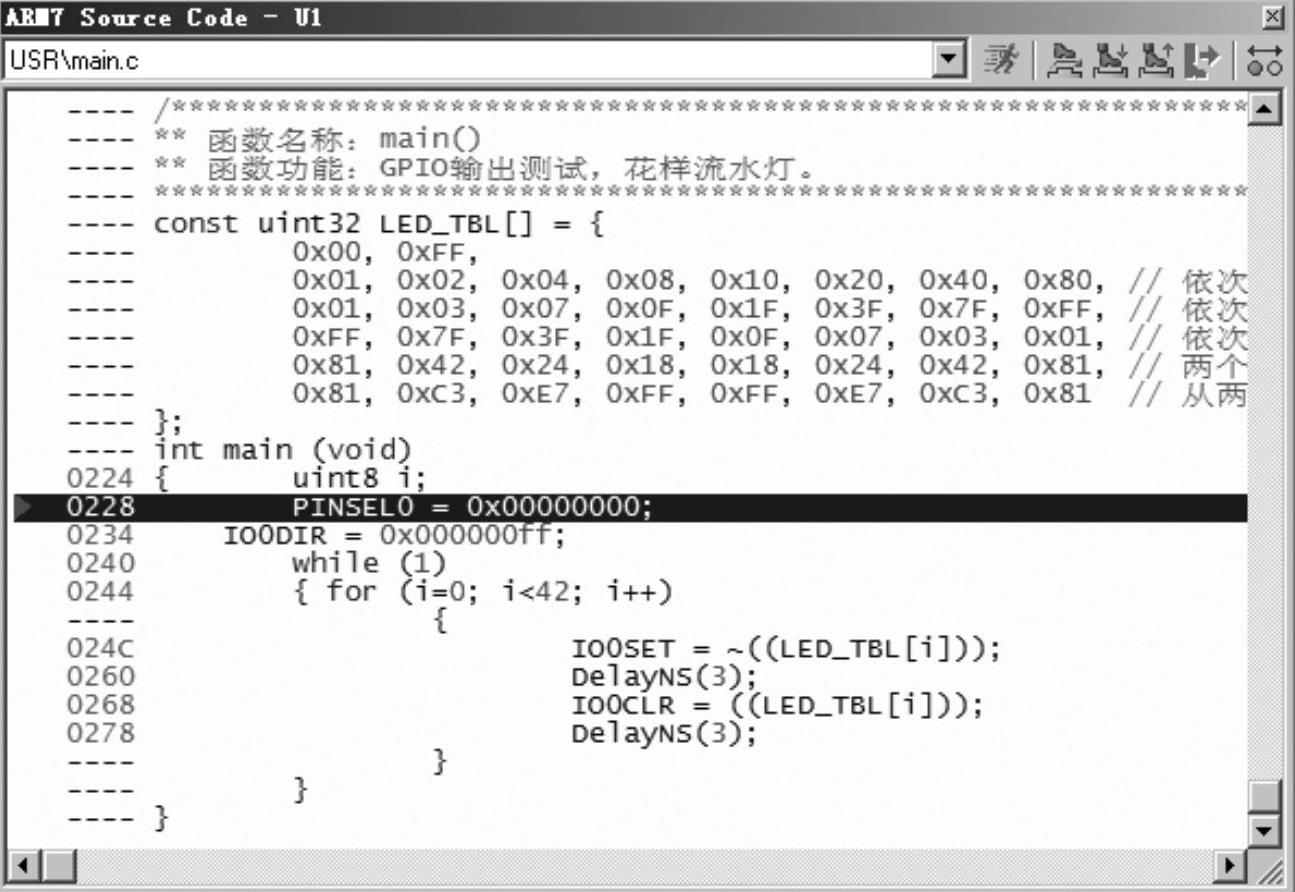

图2-22 源代码调试窗口

将鼠标指向源代码调试窗口并单击右键，弹出如图2-23所示右键快捷菜单，提供如下功能选项：

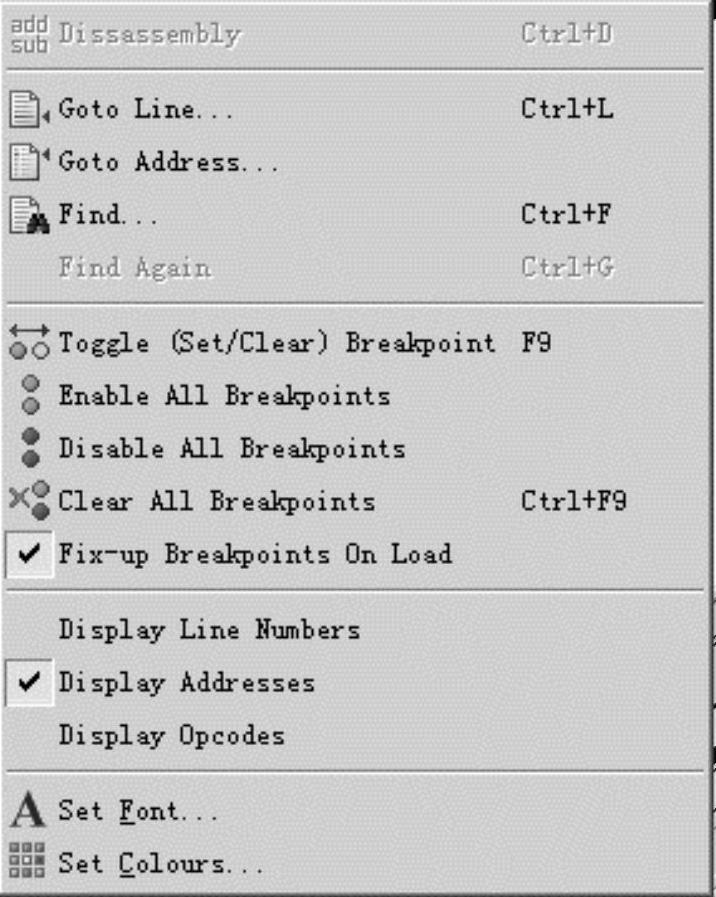

图2-23 源代码调试窗口中的右键菜单

●“Goto Line…”，单击该选项，在弹出的对话框中键入源程序代码的行号，光标立即

跳转到指定行。 ●“Goto Address…”，单击该选项，在弹出的对话框中键入源程序代码的地址，光标立

即跳转到指定地址处。 ●“Find…”，单击该选项，在弹出的对话框中键入希望查找的文本字符，将在源代码调

试窗口从当前光标所在位置开始查找指定的字符。

●“Find Again…”，将重复上次查找内容。

●“Toggle Breakpoint”，在光标所在处设置或删除断点。

●“Enable All Breakpoints”，允许所有断点。

●“Disable All Breakpoints”，禁止所有断点。

●“Clear All Breakpoints”，清除所有断点。

●“Fix–up All Breakpoints On Load”，装入时修复断点。

●“Display Line Numbers”，显示行号。

●“Display Addresses”，显示地址。

●“Display Opcode”，显示操作码。

●“Set Font…”，单击该选项，在弹出的对话框中设置源代码调试窗口中显示字符的字体。

●“Set Colour…”，单击该选项，在弹出的对话框中设置弹出窗口的颜色。

在Proteus中进行源代码调试时，Debug下拉菜单提供了多种弹出式调试窗口（已在前面2.1.3节中介绍），给调试过程带来了许多方便。
