Proteus和IAREWARM集成环境

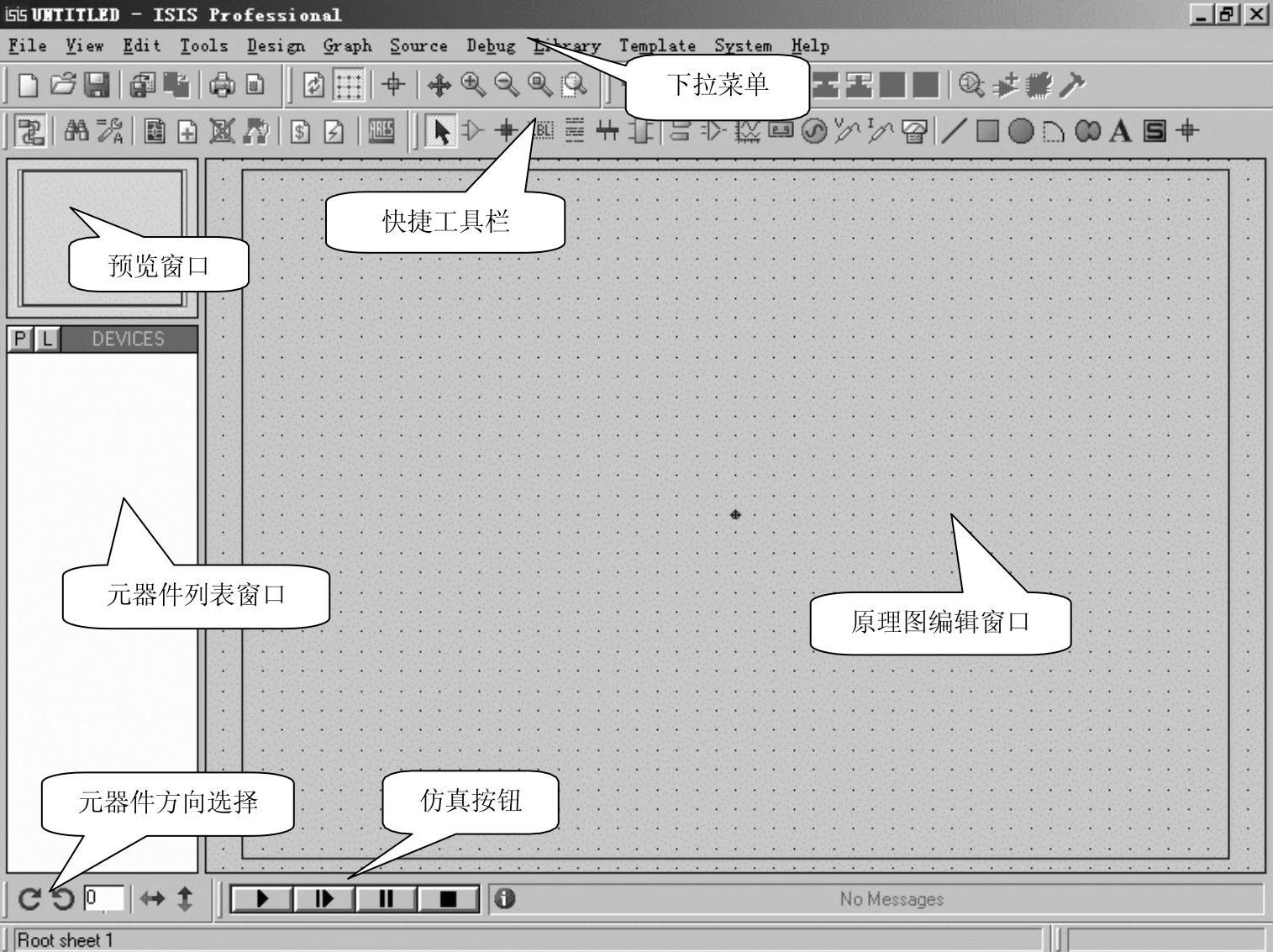

Proteus软件包提供一种界面友好的人机交互式集成环境ISIS,其设计功能强大,使用方便。ISIS在Windows环境下运行,启动后弹出如图2-9所示界面,由下拉菜单、快捷工具按钮、预览窗口、原理图编辑窗口、元器件列表窗口、元器件方向选择、仿真按钮组成。


图2-9 ISIS环境界面

下拉菜单提供如下功能选项:

File菜单包括常用的文件功能,如创建一个新设计、打开已有设计、保存设计、导入/导出文件、打印设计文档等。

View菜单包括是否显示网格、设置网格间距、缩放原理图、显示与隐藏各种工具栏等。

Edit菜单包括撤销/恢复操作、查找与编辑、剪切、复制、粘贴元器件、设置多个对象的层叠关系等。

Library菜单包括添加、创建元器件/图标、调用库管理器。

Tools菜单包括实时标注、实时捕捉、自动布线等。

Design菜单包括编辑设计属性、编辑图纸属性、进行设计注释等。

Graph菜单包括编辑图形、添加Trace、仿真图形、一致性分析等。

Source菜单包括添加/删除源程序文件、定义代码生成工具、调用外部文本编辑器等。

Debug菜单包括启动调试、进行仿真、单步执行、诊断设置等。

Template菜单包括设置图形格式、文本格式、设计颜色、节点形状等。

System菜单包括设置环境变量、工作路径、图纸尺寸大小、字体、快捷键等。

Help菜单包括版权信息,帮助文件、例程等。

快捷工具栏分为主工具栏和元器件工具栏。主工具栏包括文件工具、视图工具、编辑工具、设计工具4个部分,每个工具栏提供若干快捷按钮。

主工具按钮如图2-10所示,从左往右各按钮功能依次如下:

●新建设计。

●打开已有设计。

●保存设计。

●导入文件。

●导出文件。

●打印设计文档。

●标识输出区域。


图2-10 主工具按钮

视图工具按钮如图2-11所示,从左往右各按钮功能依次如下:

●刷新。

●网格开关。

●原点。

●选择显示中心。

●放大。

●缩小。

●全图显示。

●区域缩放。


图2-11 视图工具按钮

编辑工具按钮如图2-12所示,从左往右各按钮功能依次如下:

●撤销。

●重做。

●剪切。

●复制。

●粘贴。

●复制选中对象。

●移动选中对象。

●旋转选中对象。

●删除选中对象。

●从器件库选元器件。

●制作器件。

●封装工具。

●释放元件。


图2-12 编辑工具按钮

设计工具按钮如图2-13所示,从左往右各按钮功能依次如下:

●自动布线。

●查找。

●属性分配工具。

●设计浏览器。(www.daowen.com)

●新建图纸。

●删除图纸。

●退到上层图纸。

●生成元件列表。

●生成电器规则检查报告。

●创建网络表。


图2-13 设计工具按钮

元器件工具栏包括方式选择、配件模型、绘制图形3个部分,每个工具栏提供若干快捷按钮。

方式选择按钮如图2-14所示,从左往右各按钮功能依次如下:

●选择即时编辑元件。

●选择放置元件。

●放置节点。

●放置网络标号。

●放置文本。

●绘制总线。

●放置子电路图。


图2-14 方式选择按钮

配件模型按钮如图2-15所示,从左往右各按钮功能依次如下:

●端点方式,有VCC、地、输出、输入等。

●器件引脚方式,用于绘制各种引脚。

●仿真图表。

录音机

●信号发生器。

●电压探针。

电流探针。

●虚拟仪表。


图2-15 配件模型按钮

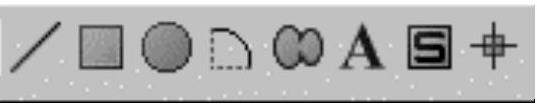

图形绘制按钮如图2-16所示,从左往右各按钮功能依次如下:

●绘制直线。

●绘制方框。

●绘制圆。

●绘制圆弧。

●绘制多边形。

●编辑文本。

●绘制符号。

●绘制原点。


图2-16 图形模型按钮

在元器件列表窗口下方有一个元器件方向选择栏,其按钮如图2-17所示,从左往右各按钮功能依次如下:

●向右旋转90°。

●向左旋转90°。


图2-17 元器件方向选择按钮

●水平翻转。

●垂直翻转。

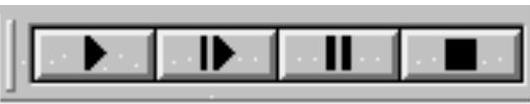

在原理图编辑窗口下方有一个仿真工具栏,其按钮如图2-18所示,从左往右各按钮功能依次如下:

●全速运行。

●单步运行。

●暂停。

●停止。


图2-18 仿真工具按钮

原理图编辑窗口是用来绘制原理图的,蓝色方框内为编辑区,里面可以放置元器件和进行连线。注意,这个窗口没有滚动条,需要用预览窗口来改变原理图的可视范围,也可以用鼠标滚轮对显示内容进行缩放。

预览窗口可显示两种内容:一种是在元器件列表窗口选中某个元件时,将显示该元件的预览图;另一种是当鼠标落在原理图编辑窗口时(即放置元件到原理图编辑窗口后或在原理图编辑窗口中单击鼠标后),将显示整张原理图的缩略图,并会显示一个绿色的方框,绿色方框里面就是当前原理图编辑窗口中显示的内容,可用鼠标改变绿色的方框的位置,从而改变原理图的可视范围。
