1.关键制约因素

嵌入式RFID是一个更复杂的操作，而不仅仅是应用在产品上的吊牌标签上。

当产品本身成为射频天线的一部分时，将一个射频天线集成到一个产品需要特定的设计规则。

主要制约因素是：

（1）尺寸

1）在超高频，最佳天线尺寸为15cm，作用范围是15m，通常情况下，商品中不可能嵌入这么长的天线。

2）通过许多弯折，天线长度会减小，同时其范围会相应下降（见图4.12）。

（2）物品材质：材质是金属的，但也会使用常见的材质，如织物、皮革和塑料。射频对应用媒介是很敏感的，因此需要一种特定的设计。

（3）强化：一次性RFID标签往往依靠倒装芯片技术，这种方法用胶水将芯片贴在天线上，具有快速和低成本的特点。对于嵌入式RFID，它往往没有提供所需的强化。在这种情况下，必须使用以焊接为基础的金线键合技术。

2.智能嵌入式RFID解决方案

在这一点上，不得不提到名为“Stiletto”的智能概念，这是由TAGSYS所开发的，其极大地简化了嵌入式RFID。

图4.12 射频识别范围与标签尺寸

（1）它是基于两个非常小的标签之间的物理距离，因此射频天线长度为15cm。

（2）如果商品本身含有足够多的金属片，射频天线可以通过商品本身来承载。或者一个单独附加的射频天线也可以很容易地集成到商品中。

（3）它能够确保RFID具有以下突出特点：

1）标签尺寸很小（见图4.13）。

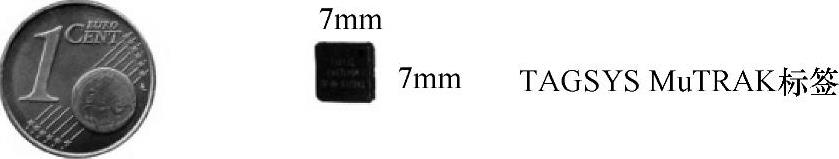

图4.13 很小的标签

2）耐用并且灵活；耐用是因为MuTEAK是基于一个很强大的微电子封装，灵活是因为射频天线具有全柔化性，可以根据需要进行变形（见图4.14）。

图4.14 耐用和灵活的标签(www.daowen.com)

3.一些实例

（1）纺织品标签：射频天线由金属线织成布；它通过弯折将总长度降为15cm。MuTRAK标签位于RF天线中间。纺织品标签适应性很强，它能承受多次洗涤，并且对佩戴者来说它是完全透明的。但是它的检测范围只有5m（见图4.15）。

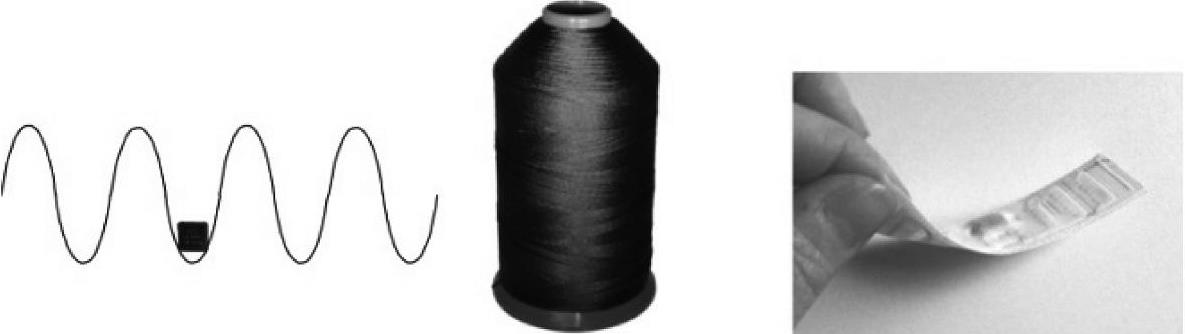

图4.15 纺织品标签

（2）高跟鞋标签：RF天线做在高跟鞋里的金属加强杆上。MuTRAK标签集成在鞋底金属支撑架的中间。它的范围同样为5m，这是一个RF天线集成在物品本身上的实例（见图4.16）。

（3）酒瓶：RF天线由瓶子上面的金属箔制成，标签与之成切线。它的范围是3m，这是一个RF天线集成在物品本身上的实例（见图4.17）。

（4）内衣：射频天线制作在文胸的钢圈上。标签放在钢圈的中间，其接收距离是5m，这是一个RF天线集成在物品本身上的实例（见图4.18）。

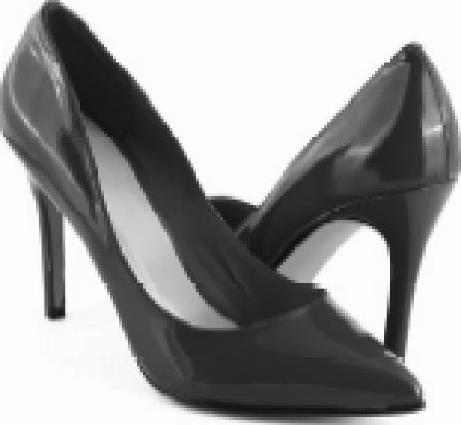

图4.16 鞋子标签

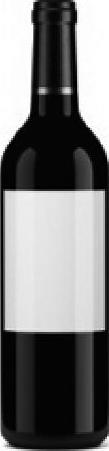

图4.17 酒瓶标签

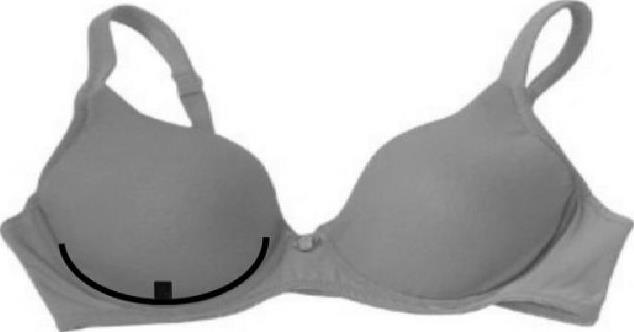

图4.18 内衣标签

4.射频感知

RF天线无疑是射频通信的核心。

RF天线可以有很多应用。它可以告诉我们它所应用于商品的物理参数。事实上，RF天线对于它应用于的介质是十分敏感的，而介质本身对于如温度、压力和湿度这样的物理参数也很敏感。

而射频感知可以不需要额外的标签组件来访问物理参数，也就不需要额外的成本。这样的例子有人的体温与心跳测量，酒瓶的最高存储温度测量等（见图4.19和图4.20）。

图4.19 人的体温与心跳测量

图4.20 葡萄酒瓶储存温度
