在被称为“回程链路”的半双工的第二阶段,伴随着从标签的传输,基站最初提供或维持未调制的载波频率来为前面的询问编码提供一个物理支撑。在回程链路阶段,根据从标签到基站传输的二进制信息的不同,可以划分为两个子阶段:
(1)既没有有用的信息传输也没有逻辑1的传输:注意,这两者其实是类似的,因为它们对应于前面章节中关于前向链路中所描述的同一现象。
(2)第二个子阶段,逻辑0的传输:在这种情况下,标签的电子电路通过通断键控调制的速度来调整标签天线逻辑数据传输时负载阻抗Zl=Rl+Xl的值。因此,在此标签上的天线标签和它的负载端将有阻抗失配,从而导致驻波的出现。这样一来,会产生一种新的有效的RCS和一种RCS区域的变化,它将立刻修改在前面章节中所描述的以不同方式再辐射的功率总量。
注意:
仅在子阶段(1)和(2)中,基站的接收部分会检查回程路径(回程链路)的内容(见图3.2)。
为了使这部分内容更容易理解,将使用一种简单的回程链路二进制编码(NRZ码)的例子来进行说明。当然,这类二进制编码还有很多其他的种类,包括曼彻斯特码、BPSK、FM0等。
总结而言,在回程链路中,可以了解:
1)天线负载阻抗的有意失配;
2)一个负载功率失配因子q;
3)在标签RCS中的改变;
4)通过标签在不同能级的再辐射,意味着相反比特的出现。(www.daowen.com)

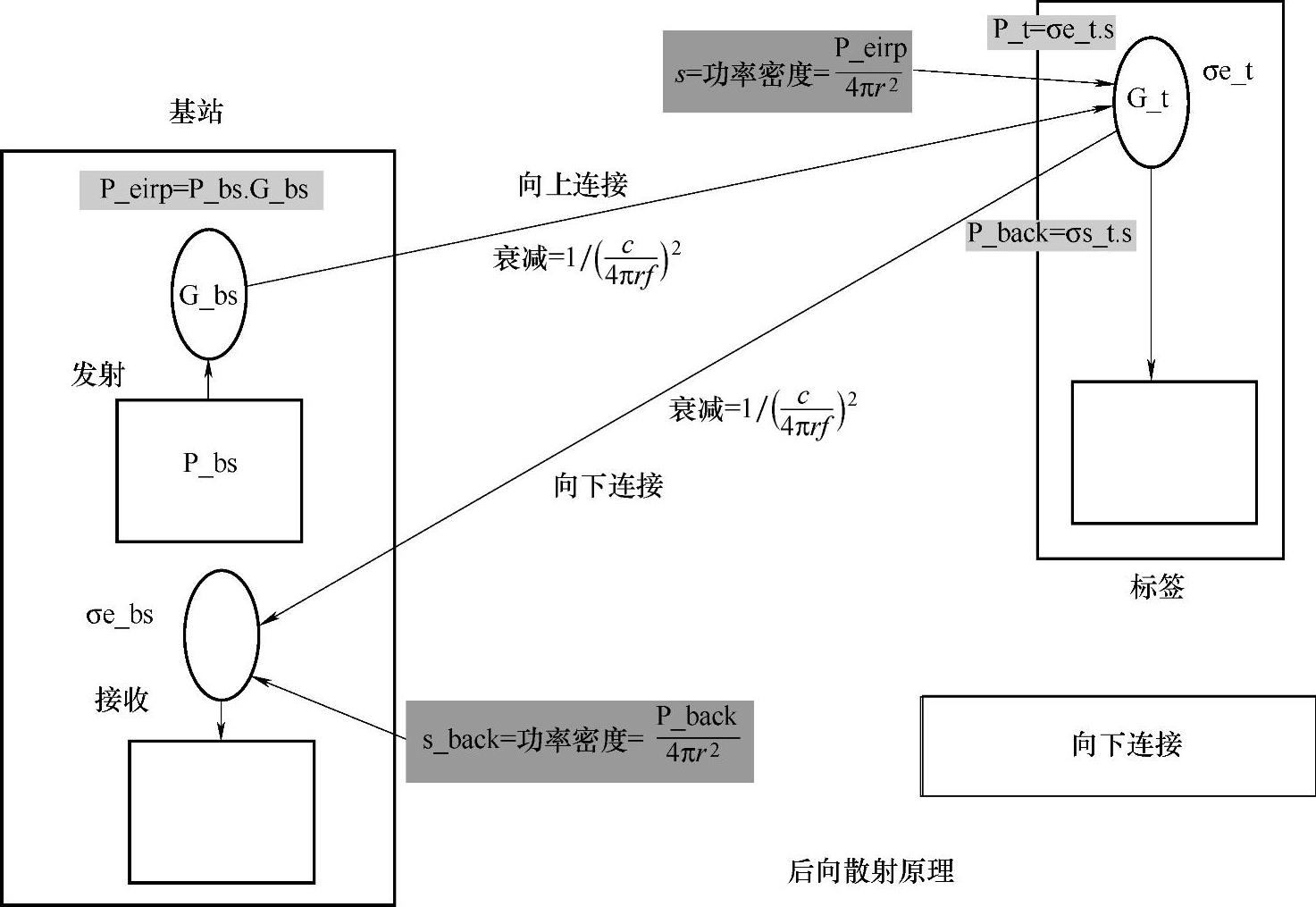

图3.2 后向散射原理

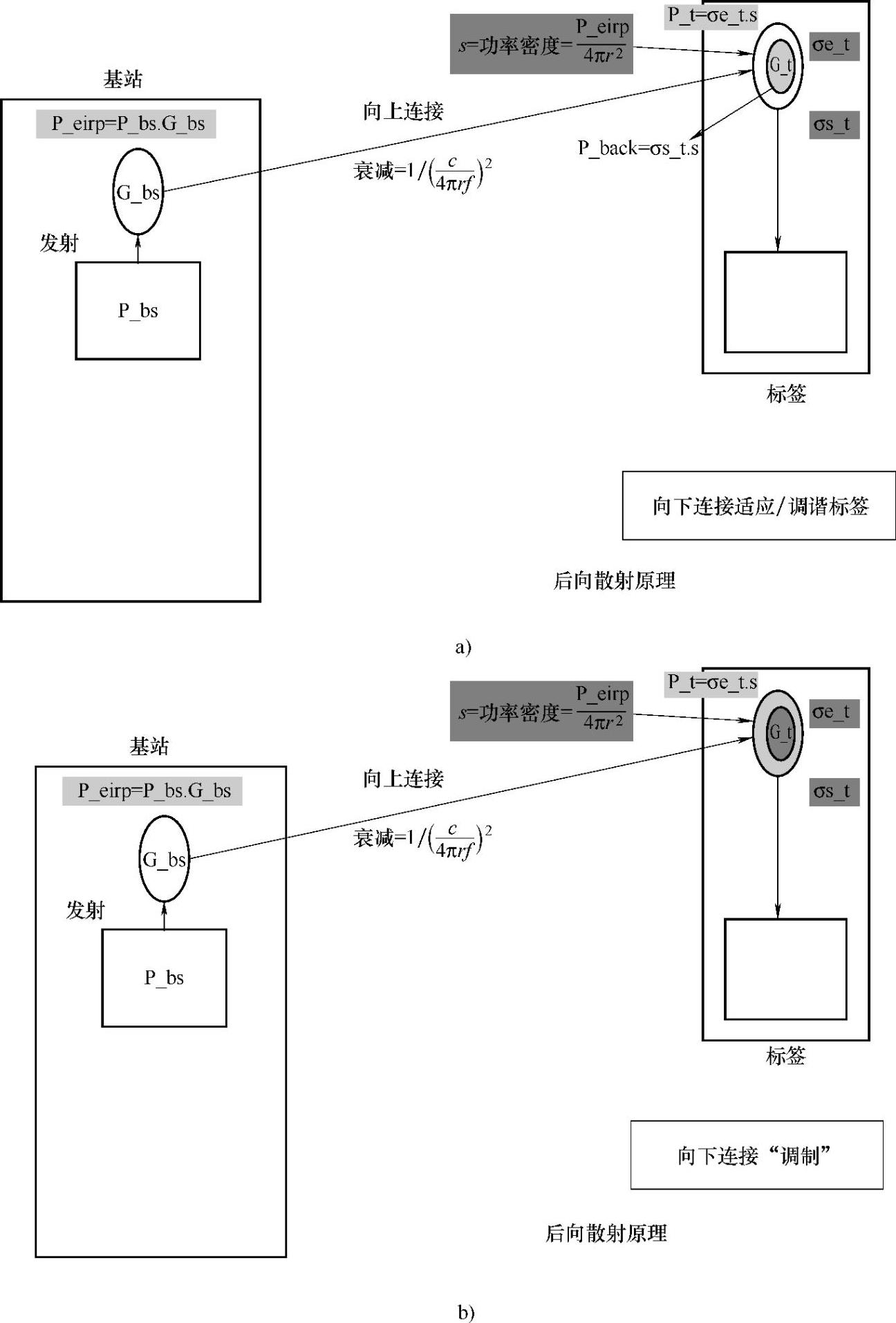

a)回程链路,标签匹配/调谐 b)“调制”回程链路
如上所述的回程链路的通信概念是UHF和SHFRFID系统的重要基础,它通过检测再辐射/分散的返回波的值选择不同的方式来工作,这种工作方式被称为后向散射调制方式。
现在,让我们检查一下在回程链路中由标记产生的这种现象的细节。举例来说,在回程波的调制阶段,在最优匹配条件下,来自标签的逻辑0进行传输。接下来让我们看看当改变负载阻抗的最佳匹配条件时,如改为上文所述之外的其他值时会发生什么变化(见图3.3和图3.4)。

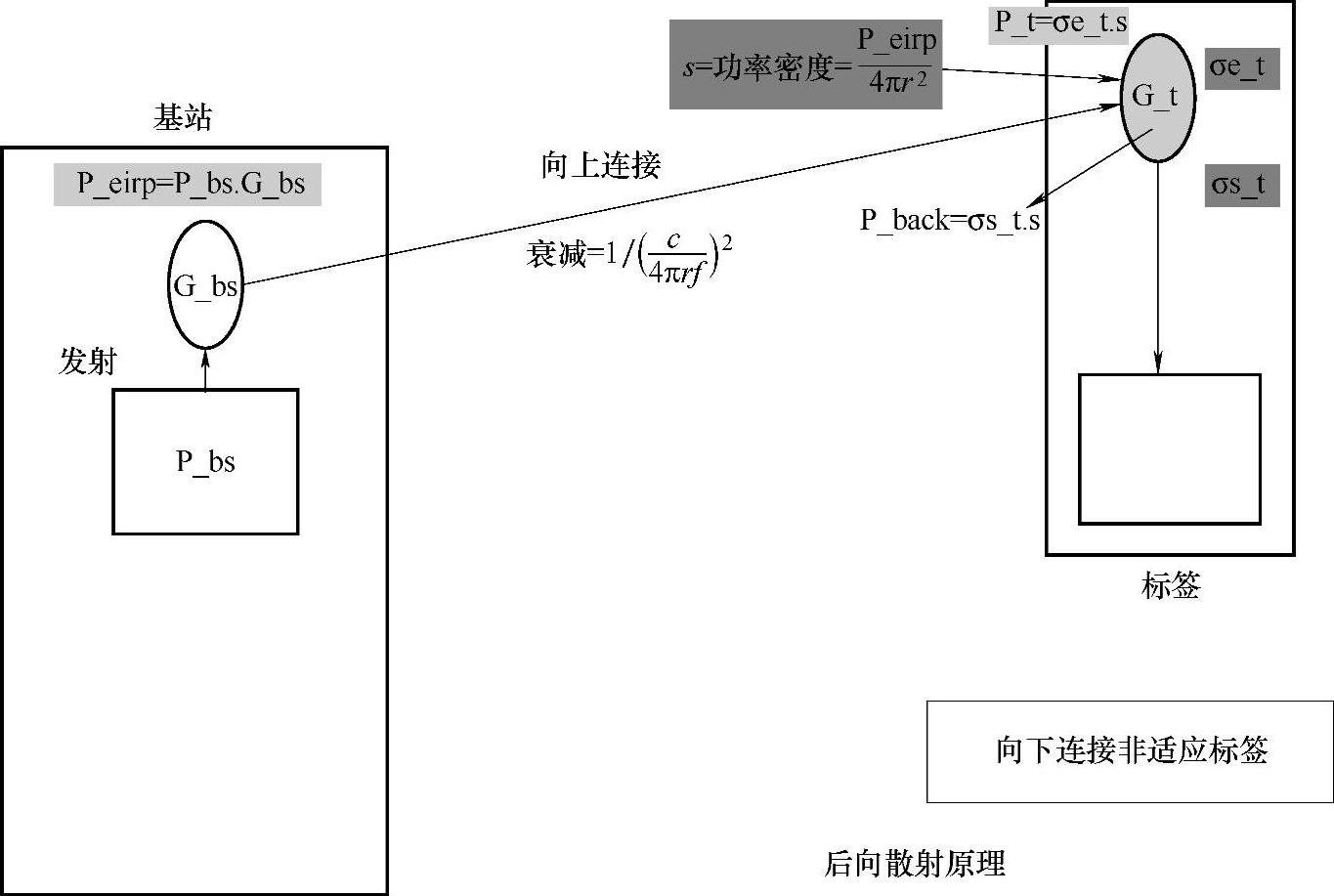

图3.3 后向散射原理:回程链路,标签失配
图3.4 后向散射原理:回程链路
如前所示,负载阻抗Zl的强行调制,一方面会导致源和电荷间的阻抗失配,另一方面又会导致波形再辐射现象的发生。因此,可以根据分布恒定线进行阻抗修正,并通过使用反射因子来计算它,来量化这种不匹配。
