一个使用所提出的反馈结构的天线实例及其具体参数如图2.46所示。这个天线是为一个阻抗值为Zc=6.2-j127Ω的RFID标签芯片而设计的。这个辐射体的谐振频率f0值为915MHZ，Rrb，0和Qrb的模拟值分别为28.5Ω和14.7Ω，这些值是通过CST的MW工作室获得的。

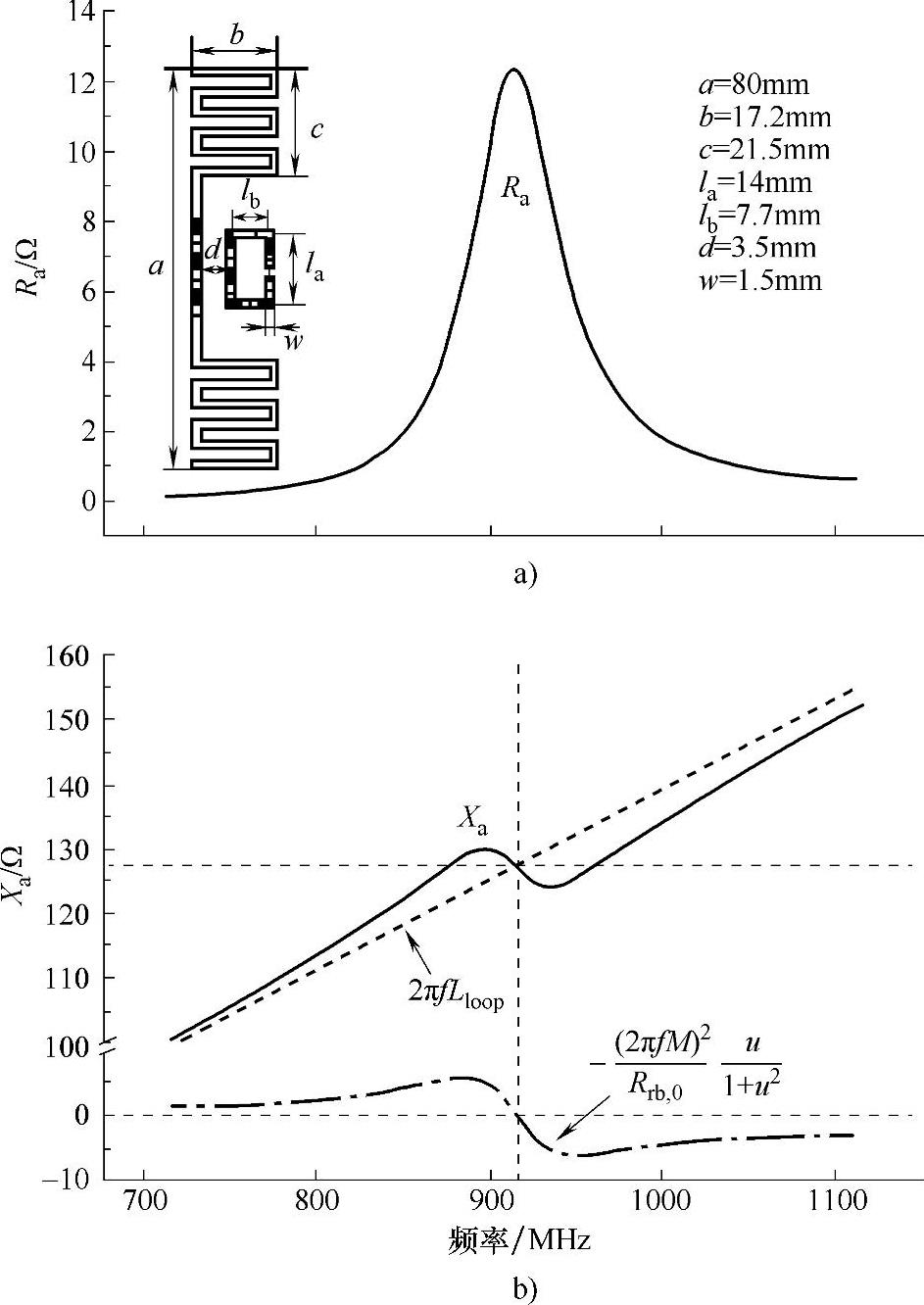

图2.46 天线阻抗随频率变化曲线：a）电阻部分Ra b）电抗部分Xa
M和Lloop的计算值分别为3.3nH和22.1nH。图2.46a表示电阻部分Ra是频率的函数，当f=f0时它的值最大，为Ra，0=2Rc。图2.46b表示电抗部分Xa。当f=f0时，它的值等于-Xc。式（2.72）右边第一项是具有正斜率的直线，第二项在f0±f0/（2Qrb）范围内具有负斜率。因此，第一项和第二项相互抵消，使得电感耦合反馈结构具有宽带特性。
对不同的Ra，0，VSWR随频率的变化曲线如图2.47所示。其中，Ra，0可以通过在保持Xa，0不变的情况下改变辐射体和反馈回路之间的距离进行调整。由图可知，当VSWR<2时，阻抗带宽在Ra，0=2Rc时取得最大值。该天线是焊接的并且通过测量确认。同时，该天线表面镀有使用18μm的铜迹线的厚度为50μm的聚乙烯涂层。另外，图2.47还显示了最佳匹配天线的VSWR的测量值。(www.daowen.com)
图2.47 不同Ra，0下，VSWR随频率的变化曲线
——：Ra，0=2Rc ：Ra，0=2.5Rc ：Ra，0=Rc .....：测量值
