振荡器的频率调整方法及其应用

后向散射是用在RFID空中接口协议中的原则,第2章会详细阐述。RFID标签需要一个时钟产生电路来输出数据。当频率太高(不考虑除法器的消耗)时,时钟是不能提取输入信号的,所以就必须要设计一个机载时钟发生器。幸运的是,精度并不是一个严格的约束,因为协议定义的是相对时间而不是绝对时间。例如,EPC C1G2使用FM0或者米勒编码子载波连接阅读器和标签[ZHU 05]。

当标签和阅读器之间建立通信时,后者会发送一个校准信号给标签,这样就构成了八个脉冲且每个脉冲都有116μs的长度。在脉冲末尾有一个分隔脉冲使得标签芯片能够去调整其振荡频率,如图1.26所示。

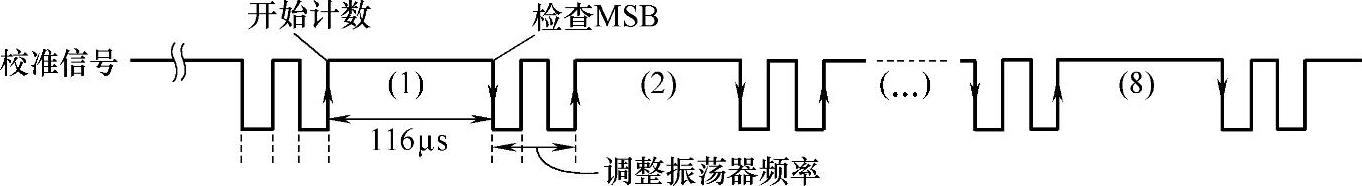

图1.26 从阅读器到标签的振荡器校准信号调整[LEE 09]

如果每个脉冲是通过工作在2.2MHz的芯片计数时钟接收的,那么计数值将会是255(116μs×2.2MHz)。如果振荡器的频率不稳定,相应的计数是有所不同的。因此根据计数,逐次逼近寄存器(SAR)的每一位在数字控制块中设置或者重置,振荡器也会被调整[LEE 09]。(www.daowen.com)

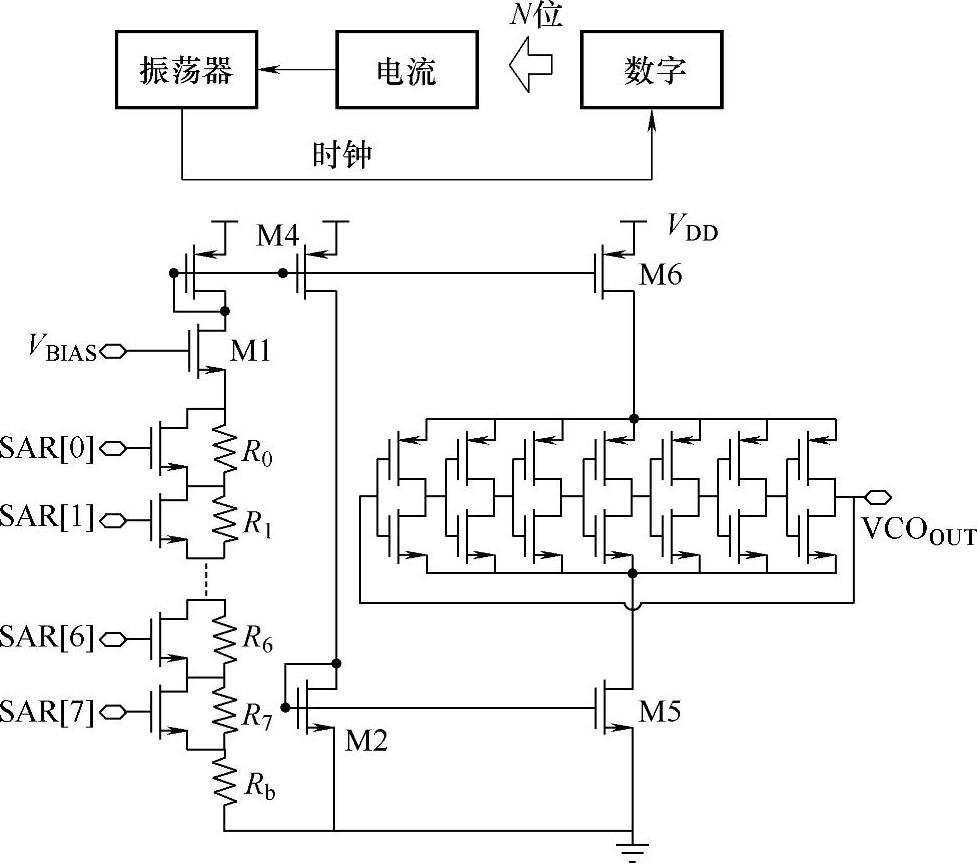

图1.27显示了环形压控振荡器示意图(由于其低功耗和张弛振荡器相互竞争)与数字校准,它是LEE建议但是由Najafi首次提出的。这种电路可以弥补由于压强、电压和温度(PVT)的变化所引起的±50%的频率变化,并最终使其精度小于0.5%,以满足标准图(标准图的精度是小于15%)。


图1.27 从阅读器到标签的振荡器校准信号调整[LEE 09]
