(一)测点布置

(1)对于影响大坝和电站运行安全的钢结构应布置钢板应力观测断面。

(2)在圆形观测断面上,一般至少布置3个测点。蜗壳或其他水工钢结构上可根据应力分布的特点布置测点。

(3)每一测点宜布置环向和轴向的小应变计,用专用夹具定位,布置测点处钢板的曲率半径不宜小于1m。

(二)钢板应变计的安装、埋设

(1)首先将配好对的安装夹具固定在安装试棒上,安装试棒固定在夹具上后两夹具的内标距应为65mm,夹具上两个夹紧螺丝的标距应为83mm。

(www.daowen.com)

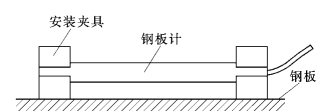

图4-20　钢板应变计埋设示意图

(2)安装时两夹具的底部应水平,之后整体焊接在被测钢结构上,冷却后拆下安装试棒。焊接时应严格控制安装夹具的标距,因为仪器的标距将影响计算结果准确性。两夹具的焊缝应沿着夹具的两外边沿进行焊接,焊缝应为一条长度18mm 的连续焊缝。如图4-20所示。

(3)将应变计(已接长电缆)从夹具的一端放入,直到应变计没有电缆的一端与夹具的外边沿平齐为止。

(4)应变计安装时应根据设计要求调整测量范围(在仪器的后端座上有一个M6的螺孔,可用M6螺杆进行拉、压调整。调整时先将有电缆一端的夹具拧紧,松开另一端夹具,进行拉、压调整),调整完成后将夹具拧紧并拧下螺杆。最后安装保护罩,同时将电缆按设计走向固定好。

(5)钢板应变计安装定位后应及时测量仪器初值,根据仪器编号和设计编号作好记录并存档,严格保护好仪器的引出电缆。
