根据渗流量的大小和汇集条件,渗流量一般可采用容积法、量水堰法或流速法进行观测。

(1)容积法适用于渗流量小于1L/s的情况。

(2)量水堰法适用于渗流量1～300L/s的情况。量水堰可采用三角堰、梯形堰或矩形堰。

(3)流速法适用于渗水能引到具有比较规则的平直排水沟内的情况,采用流速仪进行观测。

(一)容积法

采用容积法时,将渗漏水引入具有一定容积的容器内,用秒表测定充水时间(不得小于10s),然后量测容器内的积水量,即可求得渗流量。

(二)量水堰法

1.量水堰类型

(1)直角三角堰:当渗流量在1～70L/s之间(堰上水头约为50～300mm)时采用。

(2)梯形堰:当渗流量在10～300L/s之间时采用。

(3)矩形堰:当渗流量大于50L/s时采用。

2.量水堰结构

(1)量水堰应设在排水沟的直线段上,堰槽段应采用矩形断面,其长度应大于堰上水头的7倍,且总长不得小于2m (堰板上、下游的堰槽长度分别不得小于1.5m 或0.5m)。堰槽两侧应平行和铅直。堰板应与水流方向垂直,并需直立,水尺或堰上水位计的位置应在堰板上游3～5倍堰上水头处。

(2)两侧墙应平行,局部的间距误差不得大于±10mm。

(3)量水堰的堰板宜采用不锈钢板制作,过水堰口下游边缘应呈45°。堰板应为平面,局部不平处不得大于±3mm。堰口的局部不平处不得大于±1mm。堰板顶部应水平,两侧高差不得大于堰宽的1/500。

(4)堰板和侧墙应铅直。倾斜度不得大于1/200。侧墙局部不平处不得大于±5mm。堰板应与侧墙垂直,误差不得大于30″。

量水堰结构示意图见图3-14。

(5)三角堰堰口为等腰三角形,底角为直角,见图3-15。

(6)梯形堰堰口一般采用1∶2.5的边坡,底 (短)边宽度应小于3倍堰上水头,一般应在0.25～1.5m 范围内,如图3-16所示。

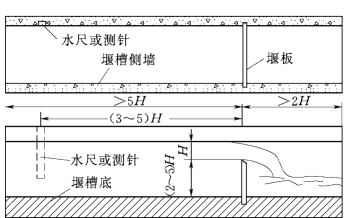

图3-14　量水堰结构示意图

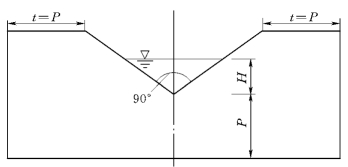

图3-15　三角堰板结构示意图

(7)矩形堰堰口宽度应为2～5倍堰上水头,一般应在0.25～2m 范围内。无侧向收缩的矩形堰,水舌下部两侧壁上应设补气孔,如图3-17所示。(www.daowen.com)

图3-16　梯形堰板结构示意

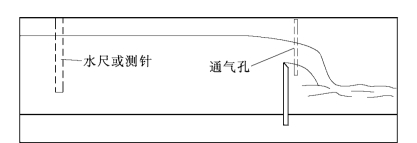

图3-17　无侧向收缩矩形结构示意图

(8)量水堰安装后,应详细记录考证表。

3.量水堰的流量计算

(1)直角三角形量水堰。

式中 Q——渗流量,m3/s;

H——堰上水头,m。

(2)梯形量水堰。

式中 Q——渗流量,m3/s;

H——堰上水头,m;

b——堰口底宽,m。

(3)无侧向收缩矩形量水堰。

式中 Q——渗流量,m3/s;

H——堰上水头,m;

b——堰口底宽,m;

P——堰底至堰口高度,m;

(三)流速法

采用测流速法观测渗流量时,测量过流流速,然后结构过水断面计算渗流量,具体方法参见水文测验规范。
