(一)坝体渗透压力观测设计

(1)观测坝体水平施工缝上的渗透压力,宜采用渗压计。

(2)测点应设在上游坝面至坝体排水管之间。测点间距自上游面起,由密渐稀。靠近上游面的测点,与坝面的距离不应小于0.2m。

(3)埋设截面宜与坝体应力监测截面相结合。

(二)坝体渗透压力观测方法

采用渗压计观测坝体渗透压力时,渗压计量程应与测点实有压力相适应,必要时宜选用能消除气压的渗压计。

1.渗压计准备

(1)渗压计埋设前,必须进行室内检验,合格后方可使用。

(2)取下仪器端部的透水石,在钢膜片上涂一层黄油或凡士林油以防生锈。

(3)按设计要求接长电缆,电缆接长时,必须将同色芯线接在一起,并用锡焊牢,认真进行硫化。亦可用双层热塑套管,进行热塑处理连接电缆,电缆接长后须用测试仪器进行量测,并做好记录。

(4)安装前需将渗压计在水中浸泡2h以上,使其达到饱和状态,再在测头上包上装有干净的饱和细砂袋,使仪器进水口通畅,防止水泥浆进入渗压计内部。

2.在混凝土浇筑层面埋设渗压计

(1)应在浇筑下一层混凝土时,在埋设位置的层面预留一个深30cm、直径20cm的孔。

(2)在孔内铺一层细砂,将渗压计放在砂垫层上。

(3)用细砂将渗压计埋好,孔口放一盖板,再浇筑混凝土,如图3-11所示。

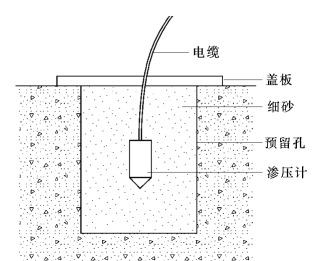

图3-11　浇筑层面渗压计埋设方法

(www.daowen.com)

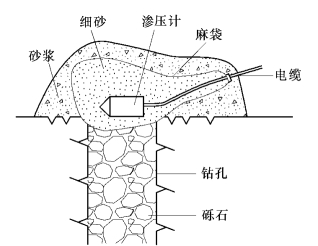

图3-12　基岩面上渗压计埋设方法

3.在基岩面上埋设渗压计

(1)在渗压计埋设的基岩位置钻一个孔深100cm、孔径5cm 的集水孔。

(2)将装入细砂袋(体积为1000cm3)内的渗压计放到集水孔上。

(3)砂袋用砂浆糊住,砂浆终凝后,即可在砂袋上浇筑混凝土,见图3-12。

4.在水平浅孔内埋设渗压计

(1)在埋设渗压计的位置钻一个孔深50cm、孔径15～20cm 的浅孔,如孔无透水裂隙,可根据需要的深度,在孔底套钻一个3cm 的小孔。

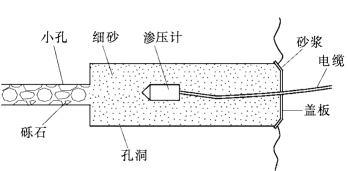

图3-13　水平浅孔内渗压计埋设图

(2)在小孔内填入砾石,再在大孔内填细砂。

(3)将仪器埋在细砂中,并将孔洞口用盖板封住,盖板用砂浆密封,待砂浆终凝后,就可浇混凝土,如图3-13所示。

5.在坝基深孔内埋设渗压计

(1)在坝基深孔内埋设渗压计时,深孔直径应不小于100mm。

(2)埋设前测量好孔深,先将仪器装入能放入孔内的砂包中,包中装细砂,向孔内倒入40cm 厚的砾石,其粒径约为10mm,然后将装有仪器的砂包吊入孔底。如孔太深,砂包及电缆自重超过电缆强度时,可用钢丝吊住砂包,并把电缆绑在钢丝上进行吊装,以免电缆损坏。

(3)再在上面填入40cm 厚细砂,然后填20cm 厚、粒径为10～20mm 的砾石,再在余孔段灌入水泥膨润土浆或预缩水泥砂浆。

6.电缆敷设

渗压计埋设完后,按设计要求走向敷设电缆,电缆尽可能向高处引,通过露天处需进行保护。
