坝基渗流压力观测,包括坝基天然岩土层、人工防渗和排水设施等关键部位渗流压力分布情况的观测。

(一)坝基渗流压力观测设计

(1)观测横断面的选择,主要取决于地层结构、地质构造情况,断面数一般不少于3个,并宜顺流线方向布置或与坝体渗流压力观测断面相重合。

(2)观测横断面上的测点布置,应根据建筑物地下轮廓形状、坝基地质条件以及防渗和排水型式等确定,一般每个断面上的测点不少于3个。

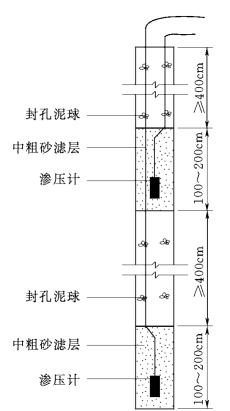

图3-7　渗压计钻孔埋

1)均质透水坝基,除渗流出口内侧必设1测点外,其余视坝型而定。有铺盖的均质坝、斜墙坝和心墙坝,应在铺盖末端底部设1测点,其余部位适当插补测点;有截渗墙(槽)的心墙坝、斜墙坝,应在墙(槽)的上、下游侧各设1测点,当墙(槽)偏上游坝踵时,可仅在下游侧设点;有刚性防渗墙与塑性心(斜)墙相接时,需在结合部适当增设测点。(www.daowen.com)

2)层状透水坝基,一般只在强透水层中布置测点,位置宜在横断面的中下游段和渗流出口附近,测点数一般不少于3个。

当有减压井(或减压沟)等坝基排水设施时,还需要在其上、下游侧和井间布设适量测点。

3)岩石坝基,当有贯穿上下游的断层、破碎带或其他易溶、软弱带时,应沿其走向在与坝体的接触面、截渗墙(槽)的上下游侧、或深层所需监视的部位布置2～3个测点。

(二)坝基渗流压力观测方法

坝基渗流压力观测设施及其安装一般情况同本节 “一”。但当接触面处的测点选用测压管时,其透水段和回填反滤料的长度宜小于0.5m。
