BP神经网络建立PMV指标的3层神经网络预测模型

本案例的训练样本是基于Fanger提出的PMV数学模型,在输入变量取值范围内取值,随机生成400组数据作为BP神经网络的样本数据。输入变量的取值范围如下:人体新陈代谢率M为46~232 W/m2服装热阻Icl为0~2 clo,空气温度ta为10~30℃,空气相对湿度φ为30%~70%,空气流动速度va为0~1 m/s,平均辐射温度tr为10~40℃,人体对外做功W为0(人静坐状态)。

在数据用于训练之前,本案例对数据做了以下准备工作:数据预处理与后加工、数据划分。数据预处理即所有数据经转换后分布在比较接近的范围内,以此提高神经网络训练的效率;后加工就是将神经网络的输出数据转换成原始目标数据形式,以便于数据的后续使用;数据划分即确定样本数据被划分为训练数据、验证数据、测试数据的比例和划分方式。

本案例采用的预处理方法是对输入向量和输出向量进行归一化处理;本案例采用70%、15%、15%的比例随机划分数据,其中70%的数据用于网络训练调整权值和偏置,15%的数据用于网络验证,另外15%用于网络测试。

1)BP结构网络的确定

(1)确定输入层、输出层节点数。由PMV数学模型可知,影响PMV值的有六个因素,因此,输入层有6个神经元,分别是空气温度ta、空气相对湿度φ、空气流动速度va、平均辐射温度tr、人体新陈代谢率M、服装热阻Icl,而输出层则为1个神经元,即PMV指标值。

(2)确定隐含层层数。尽管隐含层层数的增加,可以使网络精度提高,误差也会相应降低,但是,网络结构也会随着隐含层层数的增加而变得越复杂,网络的训练时间也会增长,网络的稳定性也会有所下降,所以必须根据实际情况并权衡利弊来选择隐含层的层数。同时,研究证明,三层的BP神经网络能任意逼近任何非线性函数,因此,本案例确定使用单层的隐含层,即利用BP神经网络建立PMV指标的3层神经网络预测模型。

(3)确定隐含层节点数。隐含层节点数目的确定方法虽有很多,如经验公式法、单元合并与删除法等,但其适用性均不强,因此,本案例采用尝试法,经具体环境反复尝试后,最终确定隐含层节点数为10个,所以BP神经网络的结构最终确定为6-10-1结构。(www.daowen.com)

(4)其他参数确定。除上述网络结构的主要参数外,还确定了BP神经网络的最大步数为1 000,学习率为0.01,学习目标为0.001。

2)模型仿真

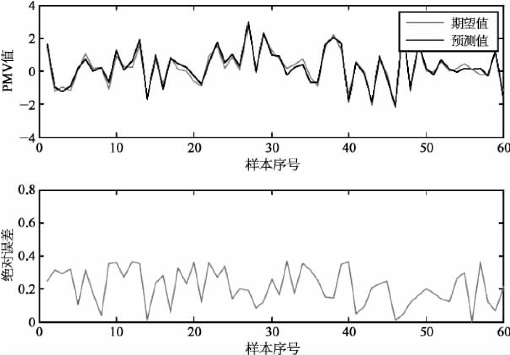

本案例在MATLAB 7.11版本下,采用MATLAB语言编写算法程序,结合MATLAB神经网络工具箱,利用上述的参数设置及样本数据构建了基于BP神经网络的热舒适度预测模型。仿真结果如图3.18所示。图3.18给出了PMV指标的实际输出与期望输出比较曲线,并给出了两者的绝对误差图。图3.18的横坐标代表输入样本数组,即每一数组代表一个热舒适工况,由影响PMV值的六个因素的相应数值组成,纵坐标代表相应工况的PMV值。

从图3.18的仿真结果可知,利用简单的BP神经网络建立的热舒适度预测模型,其收敛速度较慢,且预测误差也较大。产生这些问题的原因,是传统的BP神经网络是一种局部搜索的优化方法,且其训练算法实质为梯度下降算法。因此,算法的收敛速度慢,且易陷入局部最小;同时,该算法对网络初始值、学习效率等较敏感,训练结果不稳定。因此,基于BP神经网络的PMV预测模型,虽然解决了PMV数学模型的非线性计算问题,但因BP神经网络算法对网络初始权值和偏置较敏感且易陷入局部最小,该预测模型算法收敛速度慢且预测精度不高。这也是之后需要进行改进的方向。

图3.18 预测结果图
