BP神经网络与最小二乘法补偿算法误差方差对比

2.3.3.1 多项式补偿

由图2.19和图2.20也可以看出,陀螺温度与陀螺原始输出具有一定的线性关系,但并非完全线性,因此可以首先选择利用最小二乘法建立多项式二次模型来进行补偿。

温度模型如下:

利用上述模型,对温度实验中得出的数据{U(ti),ti|i=1,2,…,n}应用最小二乘法建立误差多项式。确定模型中的系数ai(i=1,2,…,n)。并且ai(i=1,2,…,n)使得均方和误差∑ni=[U(ti)-B(ti)]2取得极小值。经过解算后,得到如下补偿多项式:

式中 B(T)——陀螺输出补偿量;

T——温度。

补偿后输出Uc(Ti)=U(Ti)-B(Ti),曲线如图2.21所示。由上述论述可以看出,多项式补偿方法较为简单,而且取得了一定的效果。

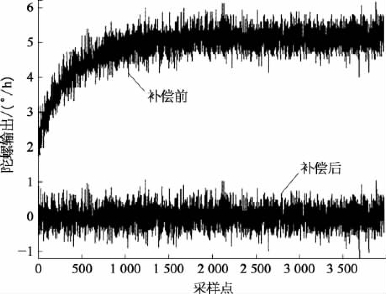

图2.21 补偿前后陀螺输出曲线

2.3.3.2 BP神经网络补偿

BP(back propagation)网络由Rumelhart和McCelland于1986年提出,是一种多层前馈网络,按误差逆传播算法进行训练。BP网络在无须事前揭示描述这种映射关系的数学方程的情况下,能够学习和存储大量的输入-输出模式映射关系。它的学习规则是通过网络的反向传播来不断调整网络的权值和阈值,使输出误差最小。BP神经网络结构包括输入层(input)、隐层(hidelayer)和输出层(output layer)。每层节点的输出只影响下一层节点。各层节点的传递函数通常为双曲(tansigmoid、logsigmoid)函数,输出层节点的传递函数一般为纯线性函数(pureline)。BP网络模型的结构如图2.22所示。

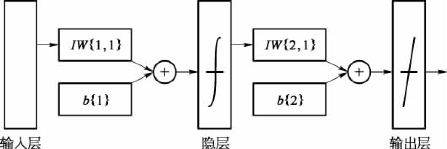

图2.22 BP网络模型结构

在图2.22中,IW{1,1}、b{1}表示隐层3个神经元的权值、阈值;IW{2,1}、b{2}表示输出层神经元的权值、阈值。

在建立BP神经网络时,本案例中使用了3层神经网络模型,这是因为根据Kolmogorov定理,3层前向神经网络能够模拟任意连续函数,而且能够以任意的精度完成。

同时鉴于训练样本较大,将样本都进行了归一化处理,使样本值范围变为[-1,1],而且在隐层只选用了3个神经元,以提高训练的速度。

在隐层的传递函数选择上,使用正切双曲函数(tansig),而输出层则选用纯线性函数(pureline)。

在室温条件下,陀螺从冷却开始上电工作,通过编写上位机程序来测量输出数据。将连续工作4 000 s得到的陀螺温度、轴向输出数据作为一个样本,在进行了多次重复实验后,选取其中2个样本的温度、陀螺输出,1个作为训练样本,另外1个样本作为验证样本。

利用训练样本对BP网络进行训练,各个训练参数设定如下:

net.trainParam.epochs=2 000;//最大训练步数为2 000步(www.daowen.com)

net.trainParam.show=50;//每训练50次,显示一次训练结果

net.trainParam.lr=0.05;//学习系数为0.05

net.trainParam.mc=0.9;//动量因子为0.9

net.trainParam.goal=0.01;//期望的误差平方和为0.01

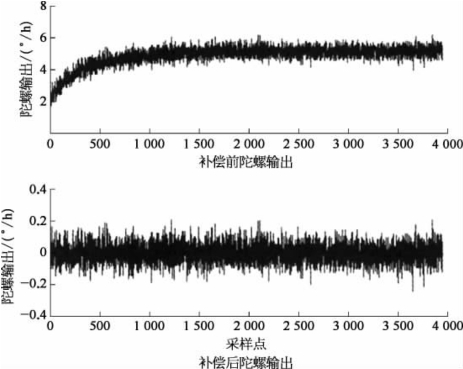

根据上述设置进行仿真并补偿,得到的结果如图2.23所示。

从仿真曲线和结果可以看出,该BP网络模型对于自身样本的补偿效果显著,说明该模型对微机械陀螺进行补偿切实可行。

图2.23 补偿前后陀螺输出

2.3.3.3 算法比较

将BP神经网络与最小二乘法补偿后误差方差进行对比,见表2.9。

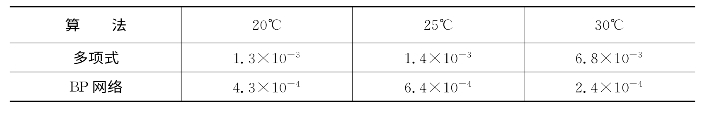

表2.9 神经网络最小二乘法多项式补偿后误差方差对比

根据以上统计结果,采用传统的最小二乘法二阶补偿所得到的误差方差为1.2×10-5,而采用BP神经网络补偿得到的误差方差为2.5×10-6,比最小二乘法补偿的误差方差要小很多,因此,其拟合以及补偿的效果都要好于最小二乘多项式拟合。

总结以上两种方法,各自的优缺点如下:

(1)由表2.9可以看出,在一般情况下,多项式补偿误差比神经网络的补偿误差可以大一个数量级。因此在精度上略逊一筹。

(2)神经网络算法具有很大的随机性,相同的数据、训练参数以及训练次数却可能得到不同的结果,而多项式方法则具备一定的规律性。

(3)神经网络能够处理那些含有较大非线性甚至随机关系的数据系列,而多项式能较为准确拟合的是曲线的主要趋势。

(4)由于算法本身的不完善,当温度范围超过测量数据的范围时,用神经网络进行补偿有可能出现较大的误差。

(5)神经网络则并不依赖精确数学模型,而多项式拟合使用的是精确数学模型,这也使得神经网络算法能够逼近、拟合任意函数,因此也具有更广泛的应用范围。

综上所述,最小二乘法是一种简单且容易实现的方法,一般来说精度可能比神经网络要低,而神经网络算法和结构都较为复杂,训练参数的调整还要依赖经验,因此在应用中存在不少问题。
