3ds Max中的众多修改器对建模非常有帮助。我们使用修改器来制作几个复杂模型。

实训一：制作冰淇淋，如图5-13所示

图5-13

1.制作雪糕

（1）选择创建面板中的“图形”按钮；

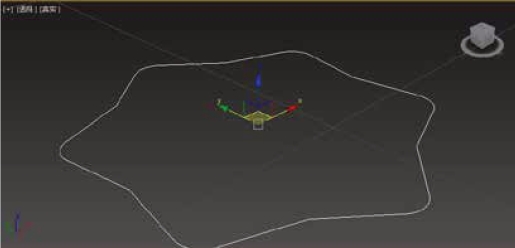

（2）选择“星形”，键盘输入设为半径1为9cm、半径2为7cm、圆角半径1为16cm，在顶视图中创建一个六角星，如图5-14所示；

图5-14

（3）进入修改器面板，将名称改为“雪糕”，颜色调为淡黄色；

（4）打开修改器列表，找到“挤出”工具，单击选中，对六角星拉伸，修改挤出工具的参数，“数量”改为20cm，段数设为16，创建如图5-15所示；

图5-15

（5）再打开修改器列表，找到“扭曲”工具，对柱子进行扭转；

（6）设置扭曲参数，将“角度”设为180，即拧180°，“偏移”设为20，即螺旋向上集中，这时就形成了一个螺纹，如图5-16所示；

图5-16

（7）再打开修改器列表，找到“锥化”工具，修改锥化参数，将数量设为-1（负数是上小下大，尖在上面），曲率设为0.5，让尖弯曲得比较圆滑，这时我们就得到一个冰淇淋的造型，如图5-17所示；

图5-17

（8）以“冰淇淋”为文件名，保存文件到自己的文件夹。

2.制作蛋筒

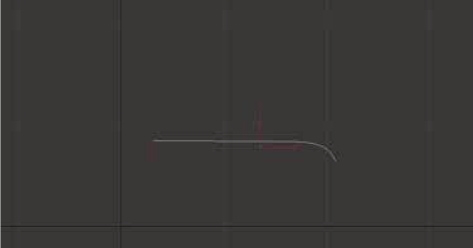

（1）选择前视图，选择线工具，绘制图形，如图5-18所示；

图5-18

（2）进入修改面板，将名称改为“蛋筒”，颜色改为淡黄色；

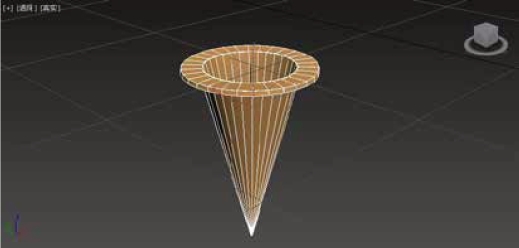

（3）打开修改器列表，选择“车削”工具，将度数设为360，分段设为30，调整一下雪糕的位置，让雪糕放到蛋筒上，如图5-19所示；

图5-19

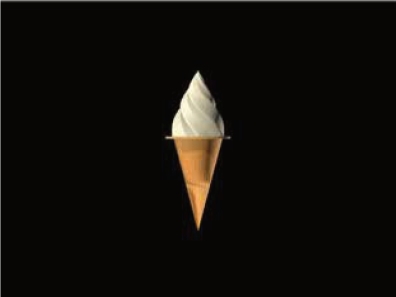

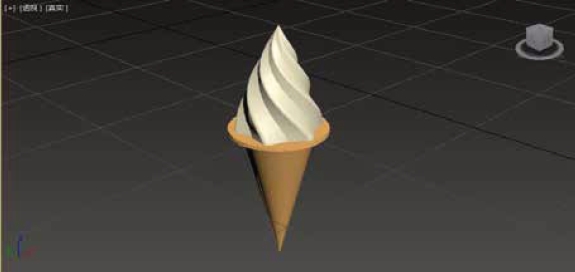

（4）保存文件，对透视图渲染，查看效果，一杯甜香的冰淇淋就做好了，如图5-20所示。

图5-20

实训二：弹簧玩偶，如图5-21所示

图5-21

1.制作底盘

（1）单击前视图，使用“线”工具绘制底盘图形，如图5-22所示；

图5-22

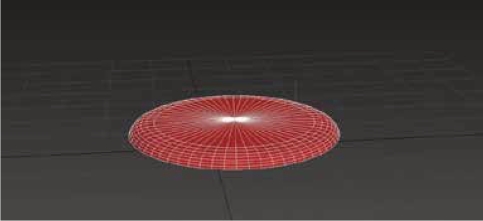

（2）选择修改器面板中的“车削”命令，创建底盘，如图5-22所示；

图5-22

（3）接着在底盘上使用标准基本体中的“圆柱体”创建底盘柱，如图5-23所示。

图5-23

1.制作弹簧

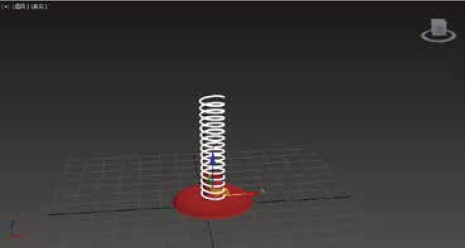

（1）选择图形创建面板中的“螺旋线”工具，绘制如图5-24所示的螺旋线，然后选择修改器面板，展开“渲染”栏，勾选“在渲染中启用”和“在视口中启用”选项，选择“径向”，厚度值为0.65；

图5-24

（2）创建球体，在前视图通过“非均匀缩放”工具，制作椭圆形模型；

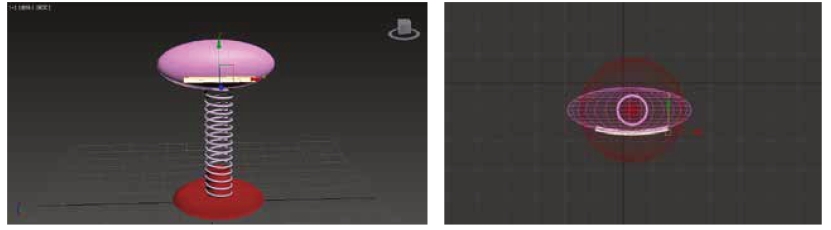

（3）创建圆柱体，调整参数和位置，选择修改器列表中的“弯曲命令”，调整弯曲中心点至圆柱体的中间位置，弯曲角度为：-20，弯曲轴为Z轴，如图5-25所示；(www.daowen.com)

图5-25

（4）选择椭圆体，再选择“几何体”创建列表中的“复合对象”，单击“布尔”按钮，展开“拾取布尔”栏，单击“拾取操作对象B”按钮，然后在视图中拾取圆柱体，玩偶的嘴制作完成，最后使用球体，调整参数、位置和颜色制作出眼睛，最终效果如图5-26所示。

图5-26

实训三：床头柜，如图5-27所示

图5-27

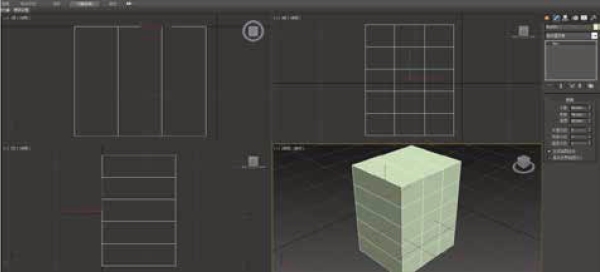

（1）使用“长方体”工具在前视图中创建一个长方体，展开“参数”卷栏，设置“长度”为60cm、“宽度”为48cm、“高度”为40cm、“长度分段”为5、“宽度分段”为3，具体参数设置及模型效果如图5-28所示。

图5-28

（2）选择修改器面板中的长方体，然后右击选择“可编辑多边形”命令。

（3）在“可编辑多边形”面板中单击“顶点”按钮，进入“顶点”级别，然后再前视图中使用“移动”工具将顶点调节成如图5-29所示的效果。

图5-29

（4）在“可编辑多边形”面板中单击“多边形”按钮，进入“多边形”级别，然后选择如图5-30所示的多边形，接着在“多边形”面板中单击“挤出”按钮下面的“挤出”按钮，设置“高度”为-38cm。

图5-30

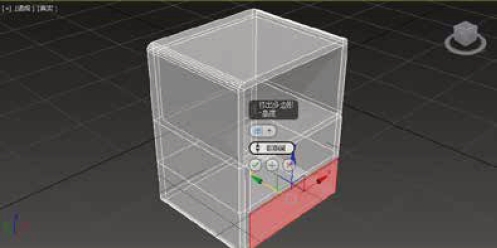

（5）选择模型，然后按【Alt+X】组合键将模型以半透明的方式显示出来，接着在“可编辑多边形”选面板中单击“边”按钮，进入“边”级别。

（6）保持对边的选择，在“边”面板中单击“切角”按钮，然后设置“边切角量”为10cm、“连接边分段”为 5，如图5-31所示。

图5-31

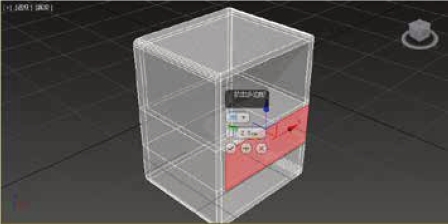

（7）进入“多边形”级别，然后选择如图5-32所示的多边形，接着在“多边形”面板中单击“挤出”按钮下面的“挤出设置”按钮，最后设置“高度”为 2cm。

图5-32

（8）进入“边”级别，然后选择如图5-33所示的边，在“边”面板中单击“切角”按钮，设置“边切角量”0.6cm、“连接边分段”为 4。

图5-33

（9）选择如图5-34所示的“多边形”，参数设置参考第7和第8步。

图5-34

（10）重新设置角柜的模型颜色，保存文件，最终效果如图5-35所示。

图5-35

实训四：时尚椅子，如图5-36所示

图5-36

（1）使用“管状体”工具，在顶视图创建一个管状体，作为椅子的支柱，然后在修改器面板中设置“参数”，半径1为25cm、半径2为24cm、高度为60cm、高度分段为10、边数为20，如图5-37所示。

图5-37

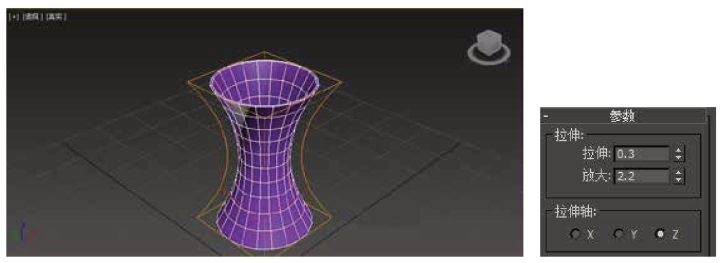

（2）选择管状体，在修改器列表中选择“拉伸”修改器，设置参数：拉伸为0.3，放大为2.2，拉伸轴为Z轴，如图5-38所示。

图5-38

（3）选择修改器面板列表中的“晶格”修改器，设置参数：勾选“几何体”选项中的“仅来自边的支柱”，“支柱”选项中的半径值为0.5cm、分段为5、边数为20，如图5-39所示。

图5-39

（4）使用“切角圆柱体”工具，在顶视图创建一个切角圆柱体，作为椅子的坐垫，效果和参数设置如图5-40所示。

图5-40

（5）时尚椅子制作完成，保存文件。
