实训一 制作花篮

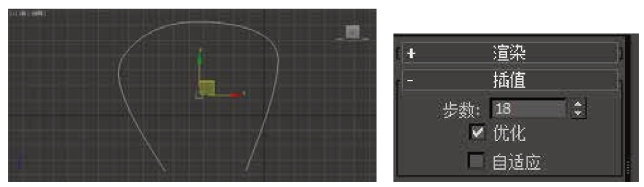

(1)使用“线”工具在前视图中绘制一条样条线,然后在“插值”卷展栏下设置“步数”为18,如图4-12所示。
图4-12

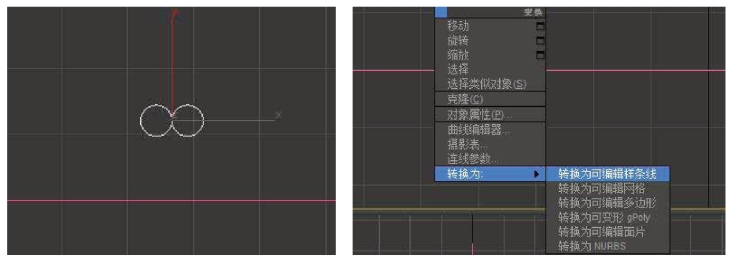

(2)使用“圆”工具在顶视图中绘制2个“半径”为5cm的圆形,如图4-13所示。
选择其中一个圆形,右击转换为“可编辑样条线”,接着在“几何体”卷展栏下单击“附加”按钮,最后单击另外一个圆形,效果如图4-13所示。
图4-13
(3)选择样条线,选择“复合对象”,单击“放样”按钮,在“创建方法”卷展栏下单击“获取图形”按钮,最后在顶视图中拾取圆形,模型效果如图4-14所示。
图4-14

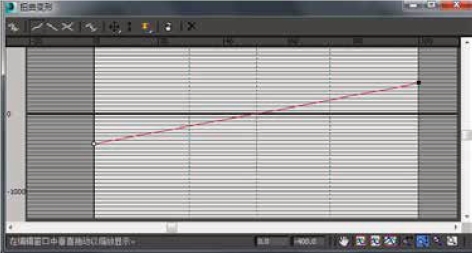

(4)在“变形”卷展栏单击“扭曲”按钮,打开“扭曲变形”对话框,然后将曲线调节成如图4-15所示的形状。
图4-15
(5)使用“圆”工具在顶视图中绘制一个圆形样条线,使用“圆”工具在顶视图中绘制一个“半径”为5cm的圆形,选择圆形样条形,选择“复合对象”,在视图中拾取图形。
(6)使用“选择并移动”工具选择圆形模型,然后按住【Shift键】向上移动复制6个模型,如图4-16所示。
图4-16

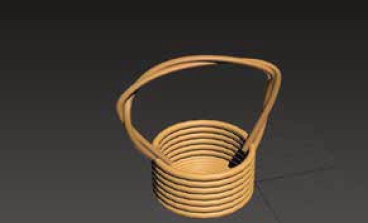

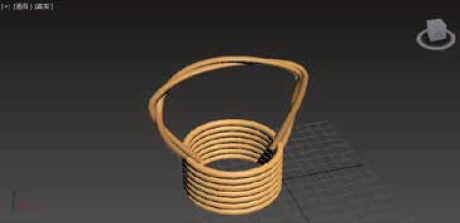

(7)切换到顶视图,然后选择最底层的圆形模型,接着按住【Shift】键向内缩放复制30个模型,最终效果如图4-17所示。
图4-17
实训二 制作花瓶

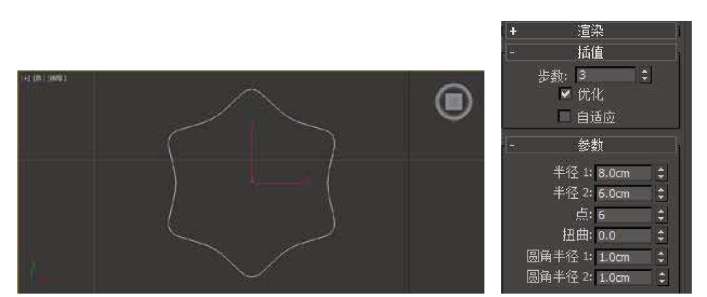

(1)单击“图形”,选择“星形”按钮,在顶视图绘制星形,设置参数如图4-18所示。
图4-18

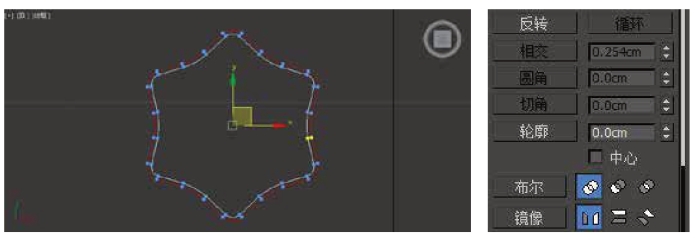

(2)在修改器列表中选择添加“编辑样条线”命令;选择进入“样条线”层级,在“几何体”卷展栏下“轮廓”后面框中输入“0.3”,然后单击“轮廓”按钮,为样条线添加一个轮廓,如图4-19所示。
图4-19

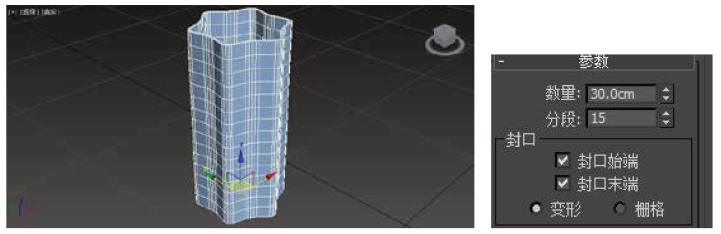

(3)“修改器列表”中选择添加“挤出”命令;在“参数”卷展栏中设置“数量”为30cm,“分段”为15,效果如图4-20所示。
图4-20

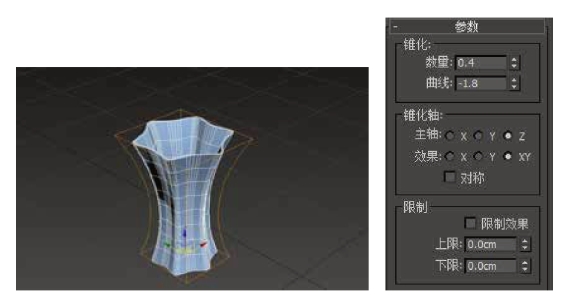

(4)在修改器列表中选择添加“锥化”命令;在“锥化参数”卷展栏中设置“数量”为0.4,“曲线“为-1.8,如图4-21所示。
图4-21

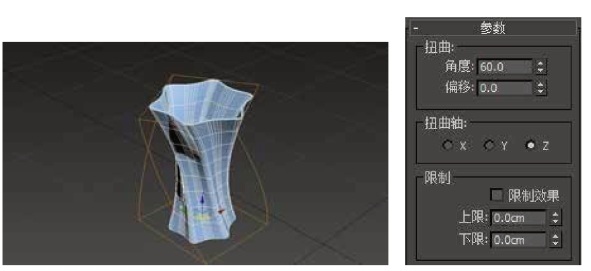

(5)在修改器列表中选择添加“扭曲”命令;在“扭曲参数”卷展栏中设置“角度”为60,如图4-22所示。
(www.daowen.com)
图4-22
实训三 制作咖啡杯

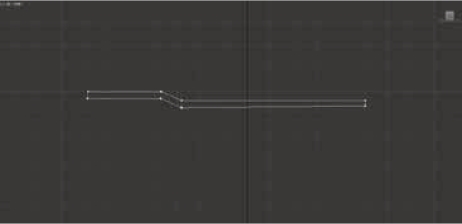

(1)制作盘子模型。选择“线”工具在前视图中绘制一条样条线,如图4-23所示。
图4-23

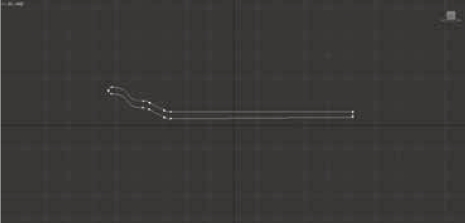

(2)进入“顶点”级别,选择左边6个顶点,在“几何体”卷栏选择“圆角”按钮,在前视图中拖曳光标创建出圆角,并调整节点位置,如图4-24所示。
图4-24

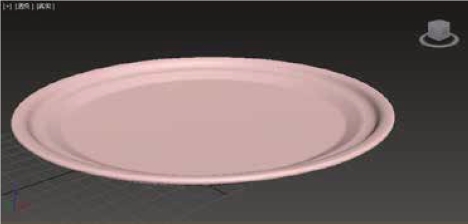

(3)在修改器面板中选择“车削”修改器,设置“参数”卷展示栏下的“分段”值为80,“方向”为y轴、“对齐方式”为最大,效果如图4-25所示。
图4-25

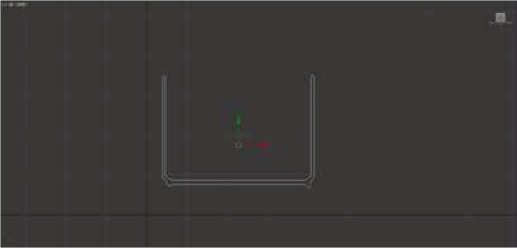

(4)下面制作杯子模型。使用“线”工具在前视图中绘制一条样条线,进入“顶点”级别,对顶点做圆角处理,如图4-26所示。
图4-26

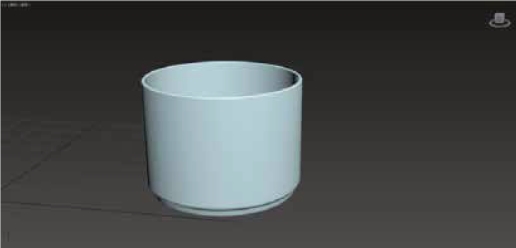

(5)选择修改器面板中的“车削”修改器,设置“参数展卷拦下”的分段值为50,“方向”为y轴,“对齐”方式最大,如图4-27所示。
图4-27
(6)下面制作杯子把手模型。使用“线”工具在前视图中绘制一条的样条线,如图4-28所示。
图4-28

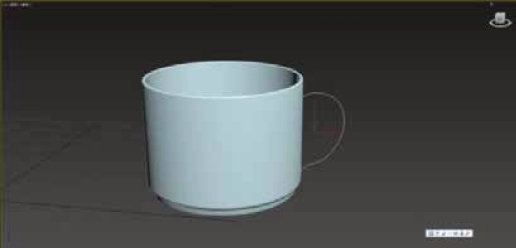

(7)选择样条线,展开“渲染”卷栏,勾选“在渲染中启用”和“在视口中启用”选项,接着设置“径向”的厚度,最终效果如图2-29所示。
图4-29
实训四 制作相框
(1)镜框是由长方形的边框和斜坡切面构成,其中前者是路径,后者是图形。

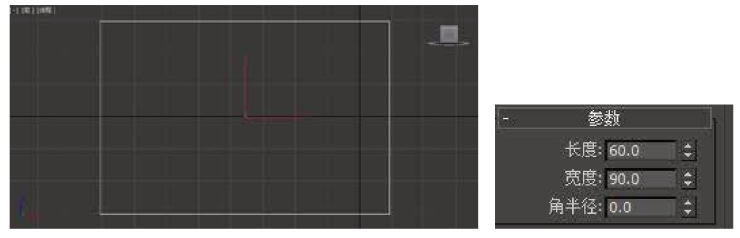

(2)选择创建/图形/“矩形”工具在前视图绘制路径,参数设置:长改为60,宽度为90,如图4-30所示。
图4-30

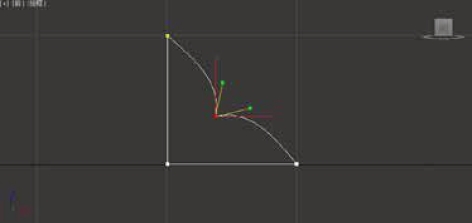

(3)选择创建图形“线”工具再绘制横截面图形,在前视图绘制一个小三角,然后修改如图4-31所示。
图4-31

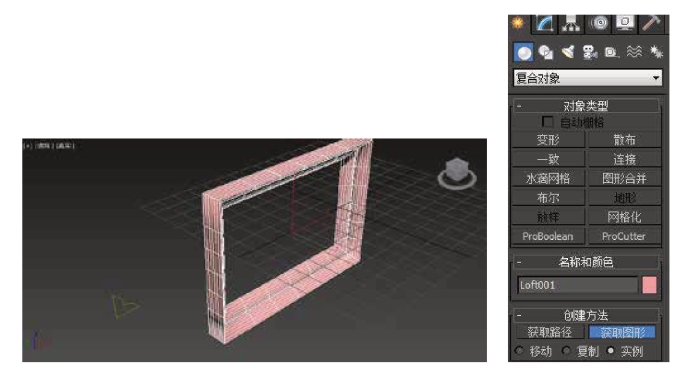

(4)选择样条线,选择“复合对象”,单击“放样”按钮,在“创建方法”卷展栏下单击“获取图形”按钮,最后在顶视图中拾取圆形,模型效果如图4-32所示。
图4-32
(5)保存文件,制作完成。
