1.“倒角剖面”修改器

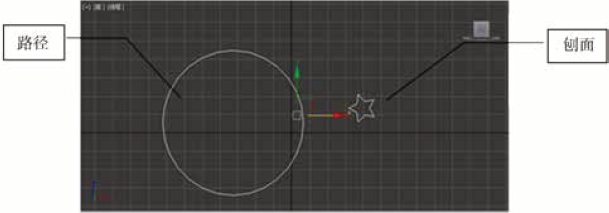

“倒角剖面”修改器也是一种用二维样条线来生成三维实体的重要方式。在使用这一功能之前，必须事先创建好一个类似路径的样条线和一个截面样条线，如图4-6所示。

图4-6

2.“倒角”修改器

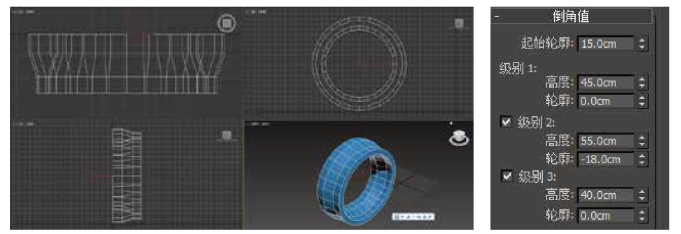

“倒角”修改器与“挤出”修改器一样，也是用于将二条线快速挤压成三维实体。与“挤出”修改器相比，“倒角”修改器更加灵活，可以在挤出三维物体的同时，在边界上加入直形或圆形的倒角，如图4-7所示。

图4-7

3.“壳”修改器

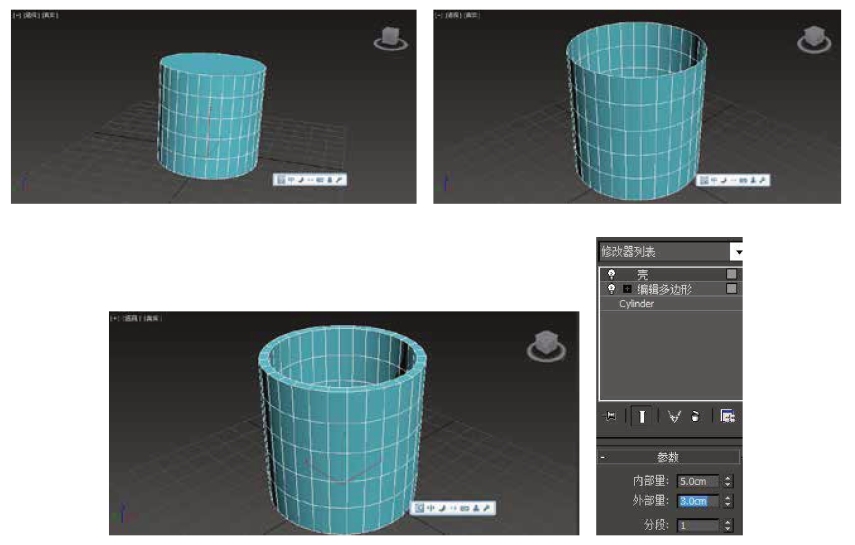

“壳”修改器是给物体增加一个厚度，有里外两种方向的厚度，具体可以调节，它可以应用于三维物体及二维物体，如图4-8所示。

注：添加“编辑多边形”修改器，从顶视图将上面的“多边形”删掉。

图4-8

4.“车削”修改器

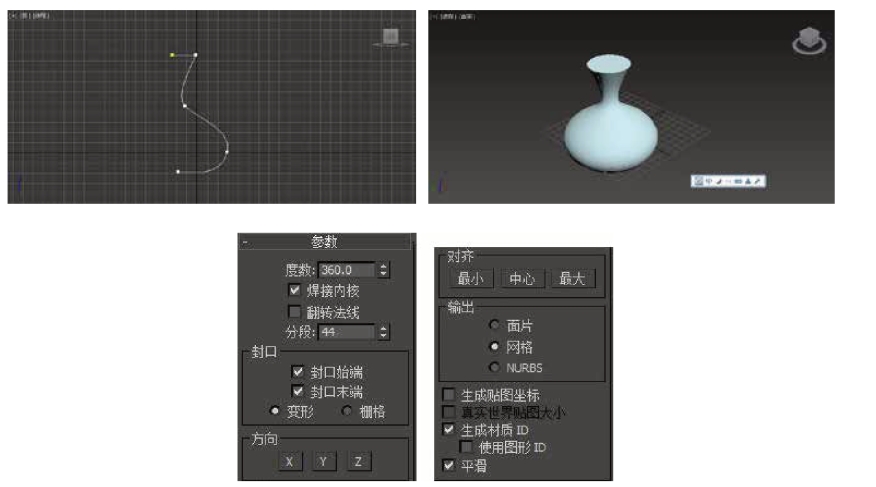

“车削”修改器是通过旋转一个二维图形来产生三维物体，如图4-9所示。

图4-9(www.daowen.com)

（1）度数：确定对象绕轴旋转多少度（范围为0～360°，默认值为360°）。可以给“度数”设置关键点，来设置车削对象圆环增强的动画。“度数”自动将尺寸调整到与要车削图像同样的高度。

（2）焊接内核:通过将旋转轴中的顶点焊接来简化网格。

（3）翻转法线:依赖图形上顶点的方向和旋转方向，旋转对象可能会内部外翻。

（4）分段:在起始点之间，确定在曲面上创建多少插补线段。

（5）封口:如果设置的车削对象的“度数”小于360°，它控制是否在车削对象内部创建封口。

封口始端:封口设置的“度数”小于360°的车削对象的起始点，并形成闭合图形。

封口末端:封口设置的“度数”小于360°的车削的对象终点，并形成闭合图形。

变形、栅格:按照创建变形目标所需的可预见且可重复的模式排列封口面。

（6）栅格:在图形边界上的方形修剪栅格中安排封口面。

（7）对齐:设置对象的旋转对齐。最小、中心、最大:将旋转轴与图形的最小、中心或最大范围对齐。

（8）方向：X、Y、Z设置轴的旋转方向。

（9）输出:设置车削的模型以什么样的网格形式进行显示输出。

面片:产生丁个可以折叠到面片对象中的对象。

网格:产生一个可以折叠到网格对象中的对象。

NURBS:产生一个可以折叠到NURBS对象中的对象。
