标准基本体的创建，是通过创建命令面板来进行的，如图2-1所示。

图2-1

1.修改物体的原始参数

（1）创建长方体

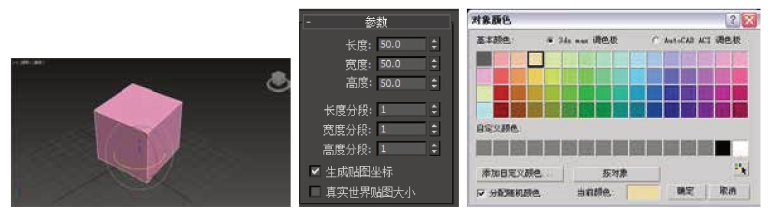

创建长方体命令面板中的卷展栏如图2-2所示，在“修改面板”中设置修改圆锥体参数。

图2-2

长度、宽度、高度：设置长方体对象的长度、宽度和高度。在拖动长方体的侧面时，这些字段也作为读数。默认值为0，0，0。

长度分段、宽度分段、高度分段：设置沿着对象每个轴的分段数量，在创建前后设置均可。默认情况下，长方体的每个侧面是一单个分段。当重置这些值时，新值将成为会话期间的默认值。默认设置为1，1，1。

提示：增加“分段”设置可以提供修改器影响的对象附加分辨率。例如，如果转至Z轴上弯曲长方体，就可以将其“高度分段”参数设置为4或更高。

生成贴图坐标：生成将贴图材质应用于长方体的坐标。默认设置为启用。

真实世界贴图大小：控制应用于该对象的纹理贴图材质所使用的缩放方法。缩放值由位于应用材质的“坐标”卷展栏中的“使用真实世界比例”设置控制。默认设置为禁用状态。

（2）创建圆锥体

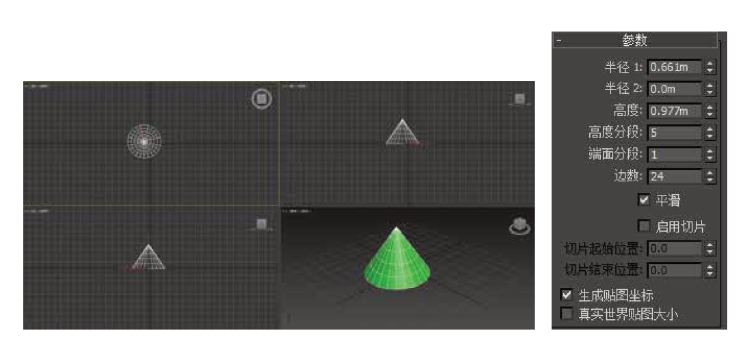

创建圆锥体命令面板中的卷展栏如下，在“修改面板”中设置修改圆锥体参数，如图2-3所示。

图2-3

半径1：用于设置圆锥体的底面半径。

半径2：用于设置圆锥体的顶面半径，其值为0.0时为尖的圆锥体。

高度：用于设置圆锥体的高度。

高度分段：用于设置圆锥体在高度上的段数。图2-3中是5段。

端面分段：用于设置圆锥体在顶面上的段数。

边数：用于设置圆锥体的侧面段数。

平滑：用于设置是否对圆锥体进行平滑处理，不勾选则产生棱角。

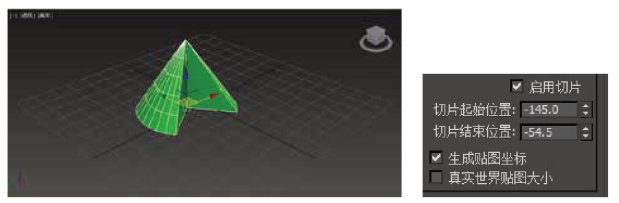

启动切片：用于设置是否启用切割处理，选中该复选框，可以用来制作不完整的圆锥体，如图2-4所示。

切片起始位置到切片结束位置：用于设置切割的开始于结束的角度。

生成贴图坐标：选中该复选框，可以生成坐标地图。

真实世界贴图大小：选中该复选框，可以显示真实贴图大小。

图2-4

（3）创建球体

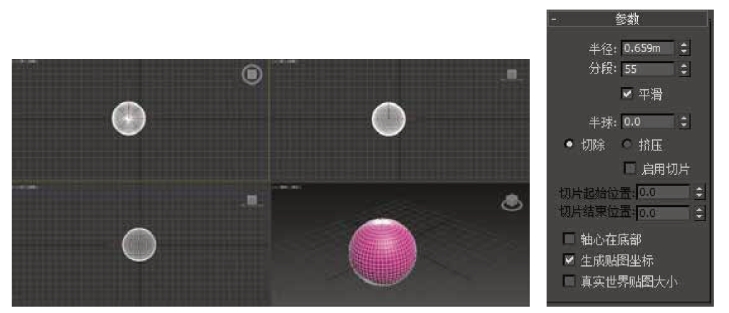

创建球体命令面板中的卷展栏如图2-5所示，在“修改面板”中设置修改球体参数。

图2-5

半径：用于设置球体的半径，控制球体的大小。

分段：用于设置球体的段数，段数越多球体越光滑，但同时面片也就越多，这样会影响电脑的运行速度。

平滑：用于设置是否对球体进行平滑处理，不勾选则产生棱角。

半球：通过对此处数值的调整，可以将球体模型变为半球，如图2-6所示。

图2-6

切除、挤压：在完整的球体情况下不起作用，仅用于调整半球模型；选择切除按钮，原来的网格划分格数即被删除；选择挤压按钮，原来的网格划分格数被保留并挤入剩余的半球体。

启动切片：用于设置是否启用切割处理，选中该复选框，可以用来制作不完整的球体。

切片起始位置到切片结束位置：用于设置切割的开始和结束的角度。

（3）创建几何球体

创建几何球体命令面板中的卷展栏如图2-7所示，在“修改面板”中设置修改几何球体参数。

图2-7

平滑：用于设置是否对球体进行平滑处理，不勾选则产生棱角。

半球：可以将几何球体模型变为半球。

基点面类型：几何球体面越多，创建的几何球体越光滑。

（4）创建圆柱体

创建圆柱体命令面板中的卷展栏如图2-8所示，在“修改面板”中设置修改圆柱体参数。

图2-8

半径：用于设置圆柱体的半径。

高度：用于设置圆柱体的高度，负数值将在构造平面下面创建圆柱体。

高度分段：设置沿着圆柱体主轴的分段数量。

端面分段：设置围绕圆柱体顶部和底部的中心的同心分段数量。

边数：设置圆柱体周围的边数。

平滑：启用“平滑”时，较大的数值将着色和渲染为真正的圆；禁用“平滑”时，较小的数值将创建规则的多边形对象。

启动切片：用于设置是否启用切割处理，选中该复选框，可以用来制作不完整的圆柱体。(www.daowen.com)

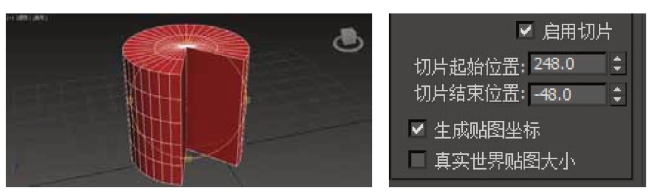

切片起始位置到切片结束位置：用于设置切割的开始于结束的角度，如图2-9所示。

图2-9

（5）创建管状体

创建管状体命令面板中的卷展栏如图2-10所示，在“修改面板”中设置修改管状体参数。

图2-10

半径1：设置管状体的外部半径。

半径2：设置内部半径。

高度：设置管状体高度值。负数值将在构造平面下面创建管状体。

高度分段：设置沿着管状体主轴的分段数量。

端面分段：设置围绕管状体顶部和底部的中心的同心分段数量。

边数：设置管状体周围边数。

平滑：启用“平滑”时，较大的数值将着色和渲染为真正的圆；禁用“平滑”时，较小的数值将创建规则的多边形对象。

启用切片：启用“切片”功能，用于删除一部分管状体的周长。默认设置为禁用状态。

创建切片后，如果禁用“启用切片”，则将重新显示完整的管状体。

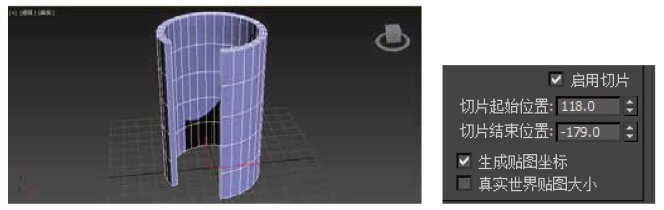

切片起始位置、切片结束位置：设置从局部X轴的零点开始围绕局部Z轴的度数，如图2-11所示。

图2-11

（6）创建圆环

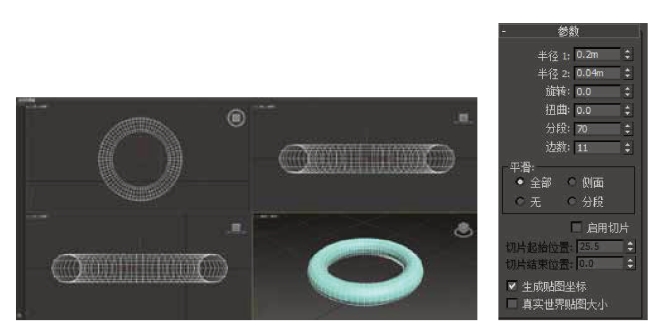

创建圆环命令面板中的卷展栏如图2-12所示，在“修改面板”中设置修改圆环参数。

图2-12

半径1：用于设置圆环的中心与截面正多边形的中心距离，即圆环的半径。

半径2：用于设置圆环的截面正多边形的内径，即圆环截面的半径。

旋转：用于设置圆环的角度，它可以设置每一片段截面沿圆环轴旋转的角度。

扭曲：用于设置圆环的扭曲度。它可以设置每个截面扭曲的角度，使其产生扭曲的表面。

分段：用于设置圆环圈的段数。其数值越大，得到的圆环越光滑；如果设置的值足够小的话，就可以创建几何棱环。

（7）创建茶壶

创建茶壶命令面板中的卷展栏如图2-13所示，在“修改面板”中设置修改茶壶参数。

半径：用于设置茶壶的半径，这里是指壶体最突出部分的截面半径，它决定了茶壶模型的大小。

分段：用于确定茶壶模型在各个方向上的分段精度，此处的设置将决定茶壶的精细程度。

茶壶部件组合框：“茶壶”“壶把”“壶嘴”和“壶盖”用于确定茶壶各个部位的显示，选中状态下的复选框所有对应的部位将显示在视图中。

图2-13

（8）创建平面

命令面板中的卷展栏如图2-14所示，在“修改面板”中设置修改平面参数。在视图中按住鼠标左键并拖动，即可完成平面的创建。它是标准几何体模型中唯一没有厚度的模型，通常用来制作地面。

图2-14

长度：用于设置平面的长度。

宽度：用于设置平面的宽度。

长度分段：用于设置平面长度方向的段数。

宽度分段：用于设置平面宽度方向的段数。

渲染倍增：用于设置平面渲染的缩放比例及其渲染密度。设置此功能后，只有在渲染时用户才能看出效果来，在视图操作中没有任何变化。

缩放：在渲染时以面片为中心，将平面的长度与宽度值分别与缩放比例相乘，以得到最终渲染平面的大小。

密度：在渲染时将长度段数与宽度段数相乘，以得到最终渲染平面的大小。

密度数值越大，总面数越多，平面越细腻。

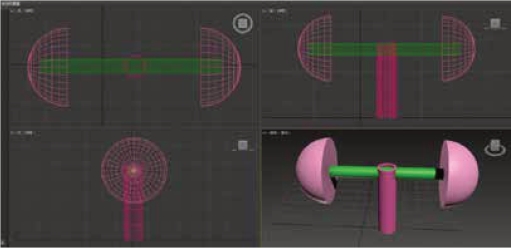

实训1　雕塑模型如图2-15所示

图2-15

实训2　环形结如图2-16所示

图2-16

实训3　简单家具—茶几建模如图2-17所示

图2-17

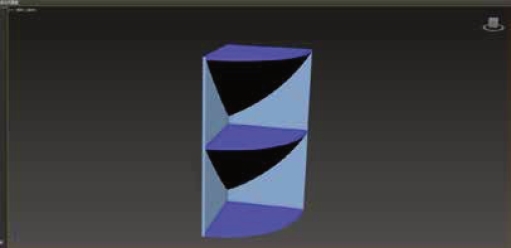

实训4　简单家具—角柜建模如图2-18所示

图2-18
