1.世界坐标系
世界坐标系主要是用来观察物体之间的相对关系。在每个视图的右下角都有一个三色的世界坐标系标志,X轴为红色,Y轴为绿色,Z轴为蓝色。该标志无论在哪种坐标系状态下都不会改变。
2.视图坐标系
视图坐标系主要是针对物体进行变动修改操作而设的。透视图中的坐标与世界坐标系完全相同,其余的正交视图都使用统一的坐标系,即横轴为X,竖轴为Y,垂直于屏幕的轴为Z,如图1-27所示。
图1-27
3.移动修改套框
单向轴:当鼠标光标激活单向轴,并按住鼠标左键拖动时,就可以在单个轴向上移动物体。
轴平面:当鼠标光标激活轴平面,并按住鼠标左键拖动时,就可以在轴平面上移动物体,如图1-28所示。
图1-28
4.缩放修改套框
等比缩放区:当激活等比缩放区,并按住鼠标左键拖动时,物体会在3个轴向上做等比缩放,只改变体积大小,不改变外观比例,这种缩放方式属于三维缩放。
二维缩放区:当激活二维缩放区,并按住鼠标左键拖动时,物体会在指定的坐标轴向上进行非等比缩放,物体的体积和外观比例都会发生变化,这种缩放方式属于二维缩放。(www.daowen.com)

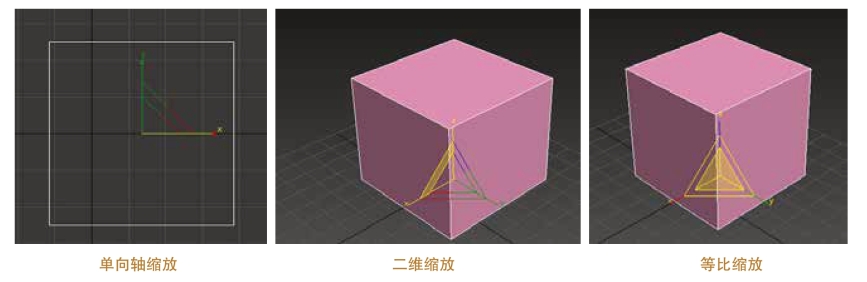

单向轴缩放:当激活任一单向轴(黄色),并按住鼠标左键拖动时,物体会在指定轴向上进行单轴向缩放,这种缩放方式也属于二维缩放,如图1-29所示。
图1-29
5.旋转修改套框
单向旋转轴:当激活任一单向旋转轴,并按住鼠标左键拖动时,就可以在单个轴向上旋转物体。
三维旋转轴:当激活三维旋转轴,并按住鼠标左键拖动时,就会以被旋转物体的轴心为圆心进行三维旋转。
视图平面旋转轴:当激活视图平面旋转轴,并按住鼠标左键拖动时,就会在当前视图平面上进行旋转。
鼠标光标移动轨迹切线:当按住鼠标左键拖动时,才会出现以鼠标的初始位置为切点,沿旋转轴绘制的一条切线。该切线分为两截,它们分别标志着此次旋转操作鼠标光标可以移动的两个方向,一截为灰色(鼠标光标未在此方向上移动),一截为黄色(鼠标光标正在移动的方向)。
旋转角度值:该值会显示本次旋转的相对角度变化,只有在开始旋转时才会出现。
扇形角度图示:以扇形填充区域来显示旋转的角度范围,如图1-30所示。
图1-30
